Jaguar XJ (X350). Service manual - part 549

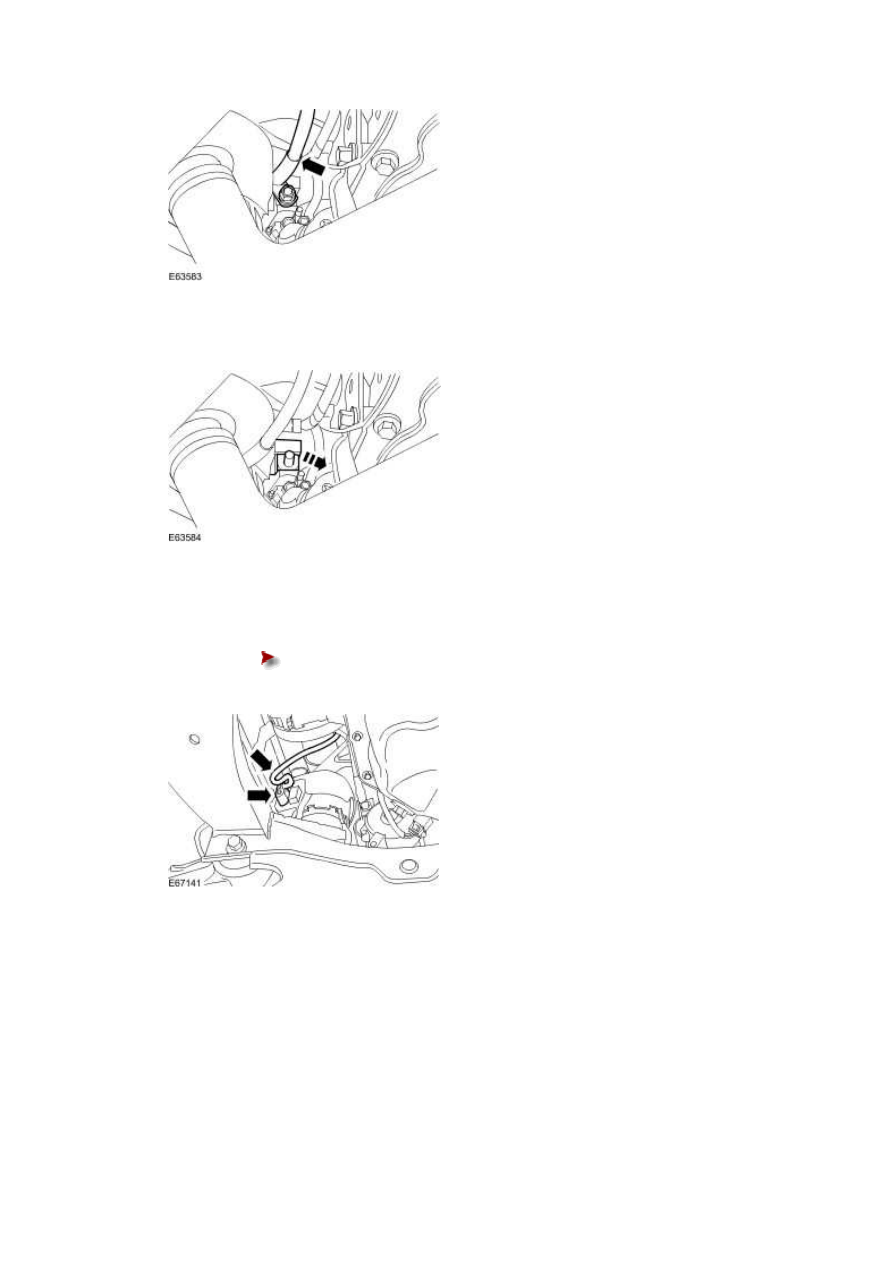

14 . Reposition the starter motor positive cable.







15 . Disconnect the engine mount electrical connector.





Detach the engine mount wiring harness.

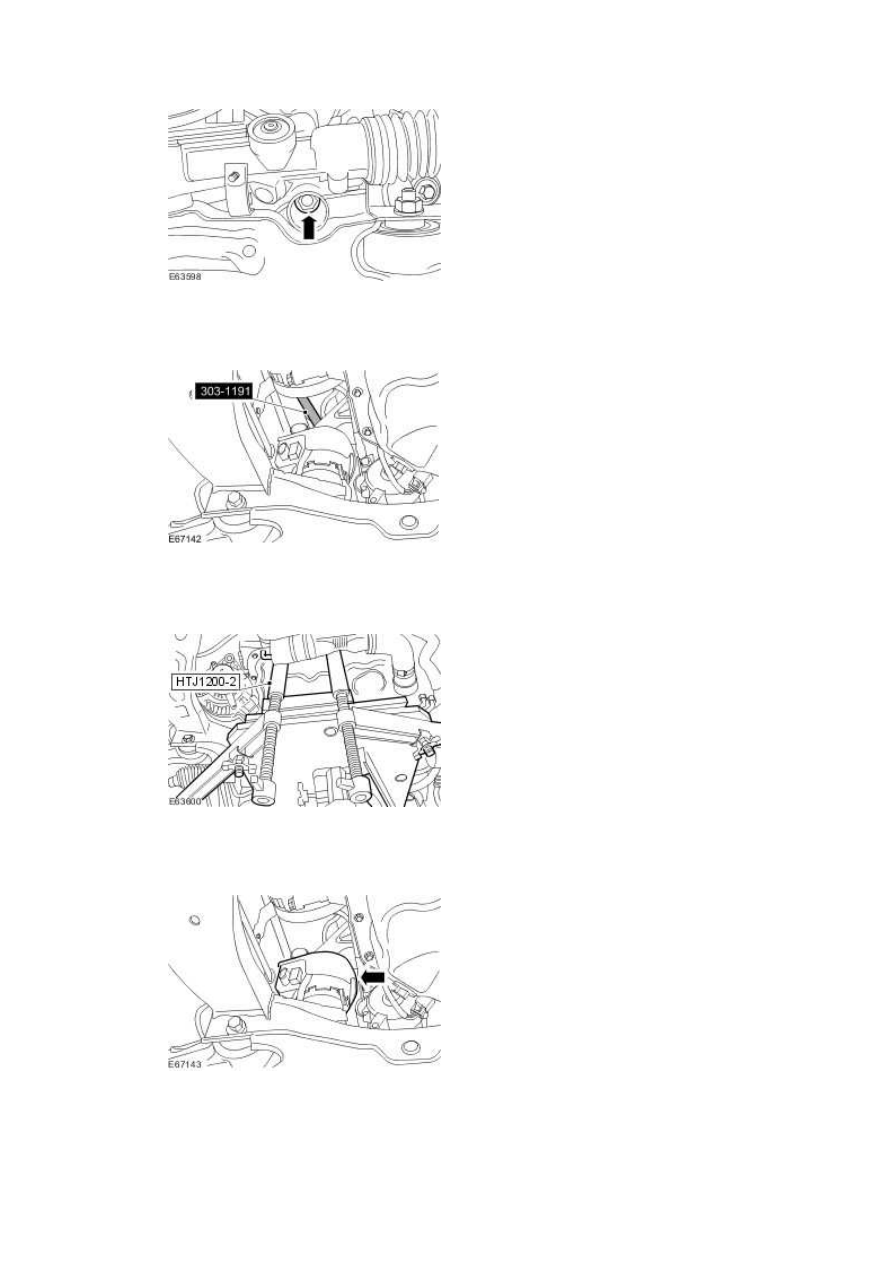

16 . NOTE:





Right-hand shown, left-hand similar.



Remove the engine mounts retaining nuts.







17 . Using the special tool, remove the engine mount upper retaining nut.







18 . Using the special tool, raise the engine.







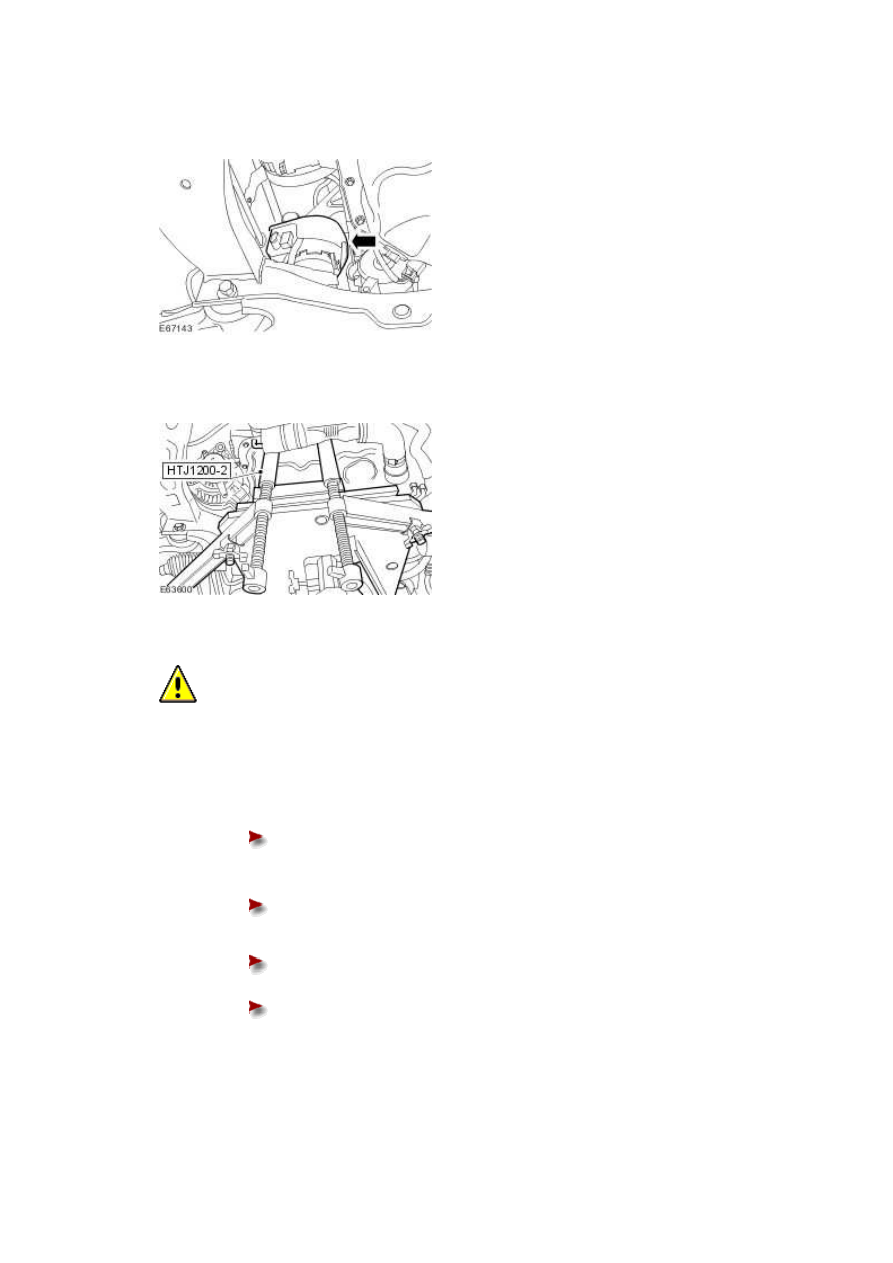

19 . Remove the engine mount.







www.

Installation



1 . Install the engine mount.







2 . Using the special tool, lower the engine.







3

.



  CAUTION: Make sure the torque wrench setting procedure is followed correctly.

Failure to follow this instruction may result in damage to the vehicle.





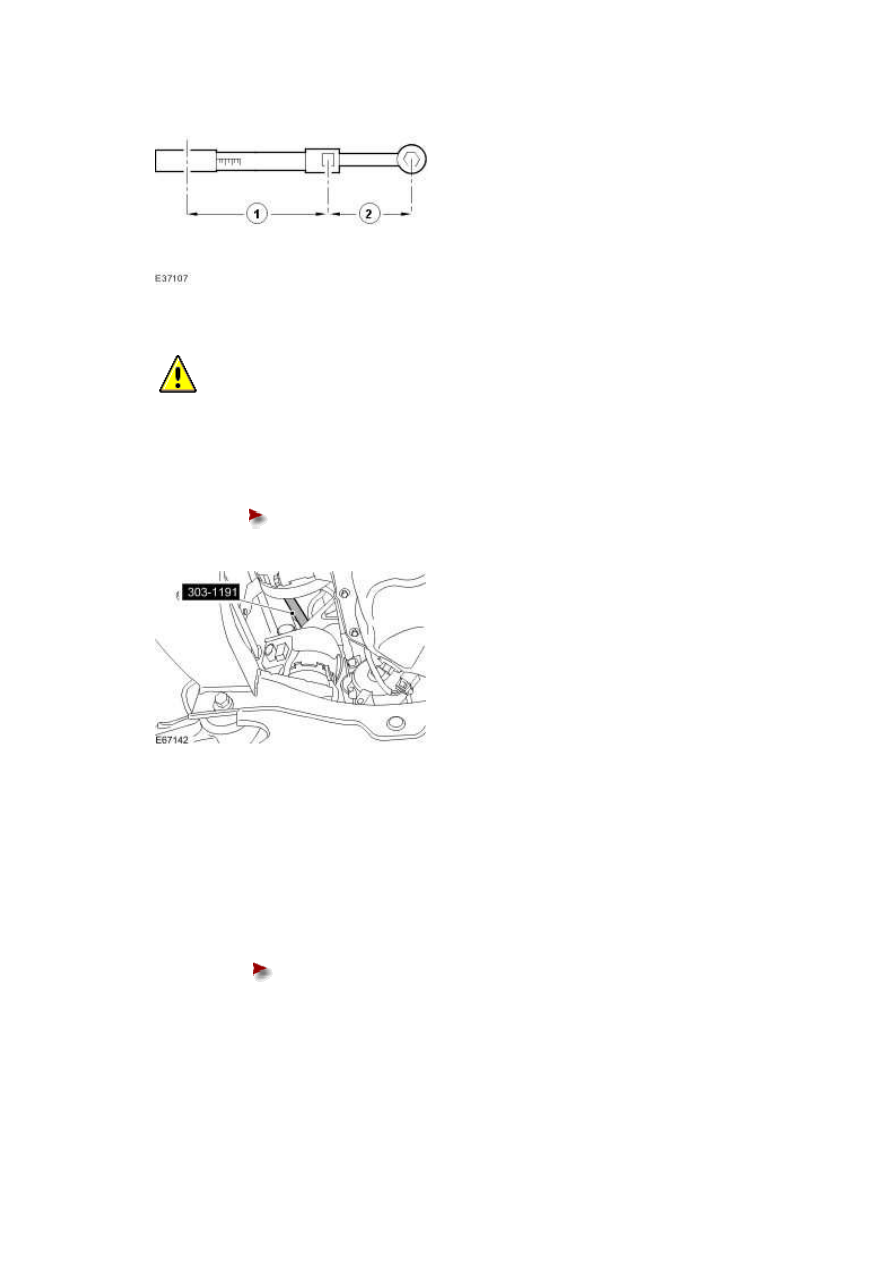

Calculate the setting for the torque wrench.





Stage 1: Multiply the required torque by the effective length of the torque

wrench (1).







Stage 2: Add the effective length of the special tool (2) to the effective

length of the torque wrench.







Stage 3: Divide the total of stage 1 by the total of stage 2.







Stage 4: Set the torque wrench to the figure arrived at in stage 3.











4

.



  CAUTION: Make sure the torque wrench setting procedure is followed correctly.

Failure to follow this instruction may result in damage to the vehicle.





Using the special tool, install the engine mount upper retaining nut.





Tighten to 48 Nm.











5 . NOTE:





Right-hand shown, left-hand similar.



Install the engine mountings retaining nuts.





Tighten to 63 Nm.
