Jaguar XJ (X350). Service manual - part 448







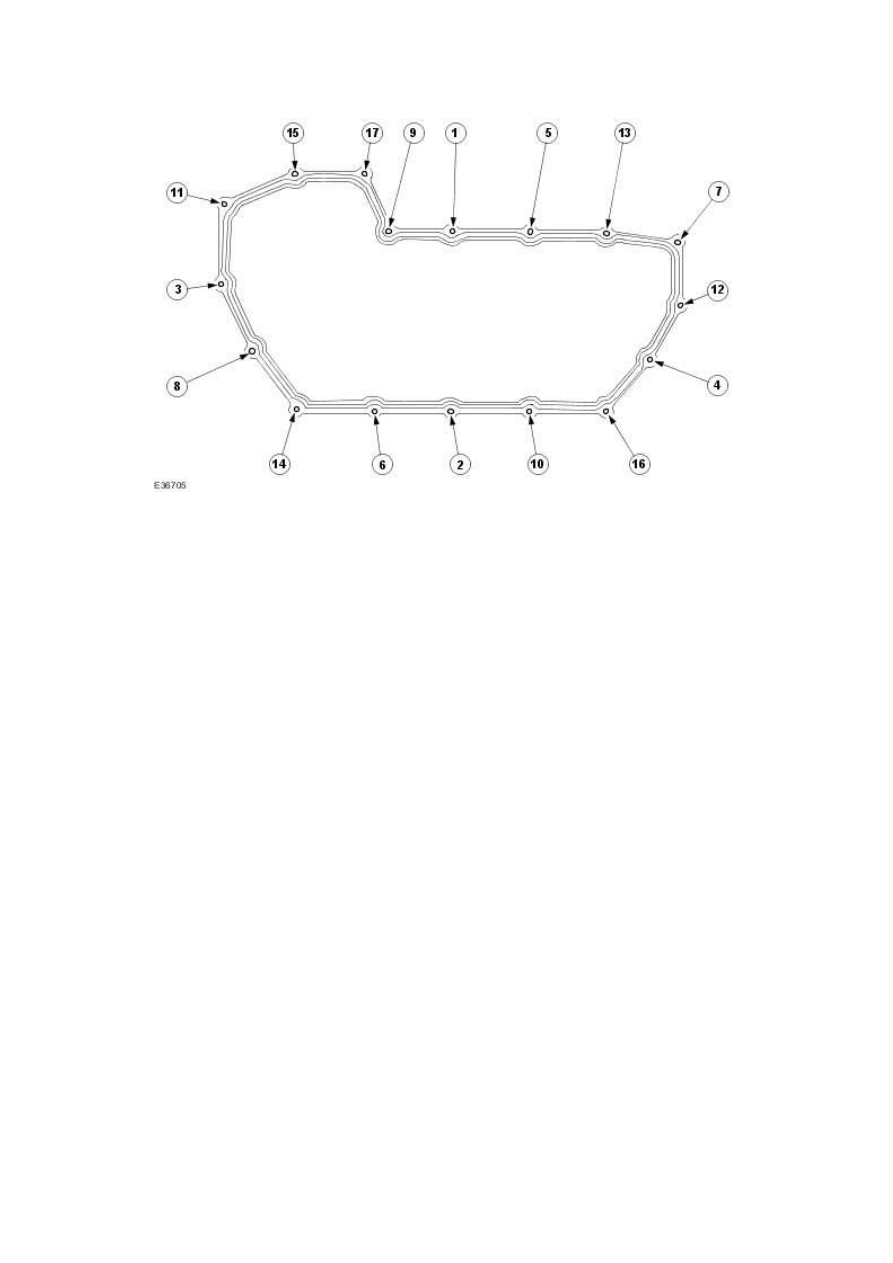

4 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





5 . Check and top-up the engine oil.







Oil Pan Extension (12.60.48)

Removal



1

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)







2 . Remove the oil pan.

For additional information, refer to Oil Pan (12.60.44)





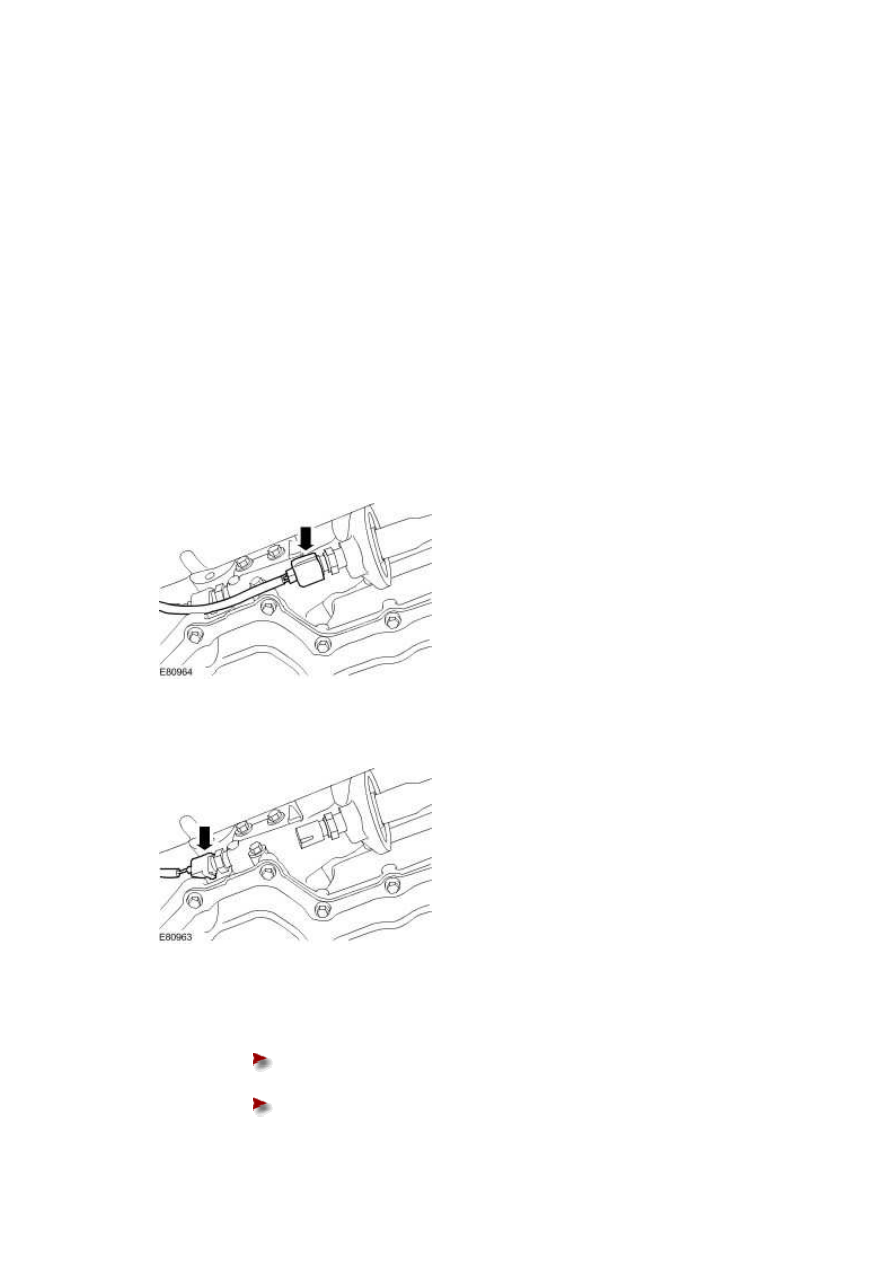

3 . Disconnect the engine oil temperature sensor electrical connector.







4 . Disconnect the engine oil pressure sensor electrical connector.







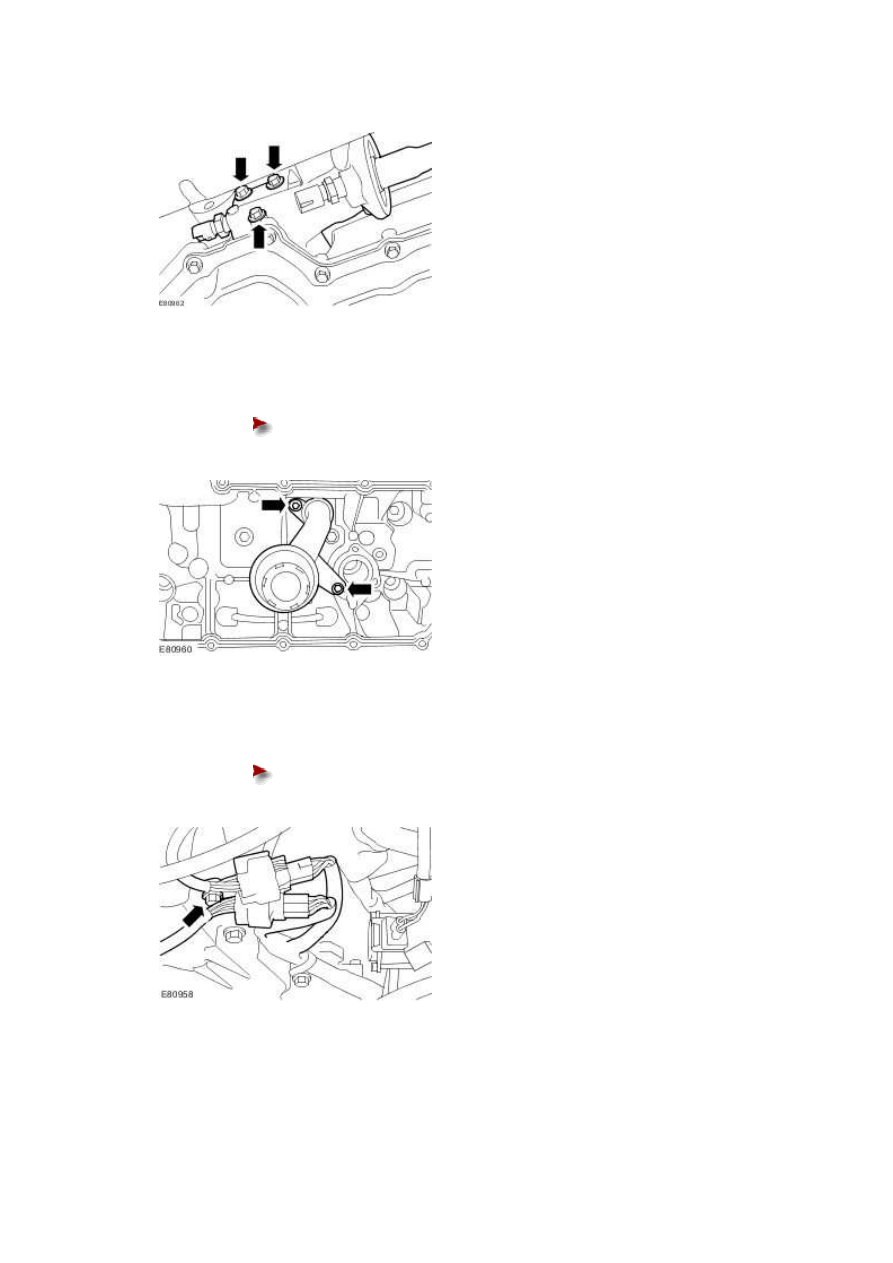

5 . Remove the oil filter housing.





Remove and discard the O-ring seal.







Using suitable blanking plugs, blank the exposed ports.



www.









6 . Remove the oil strainer.





Remove and discard the O-ring seal.











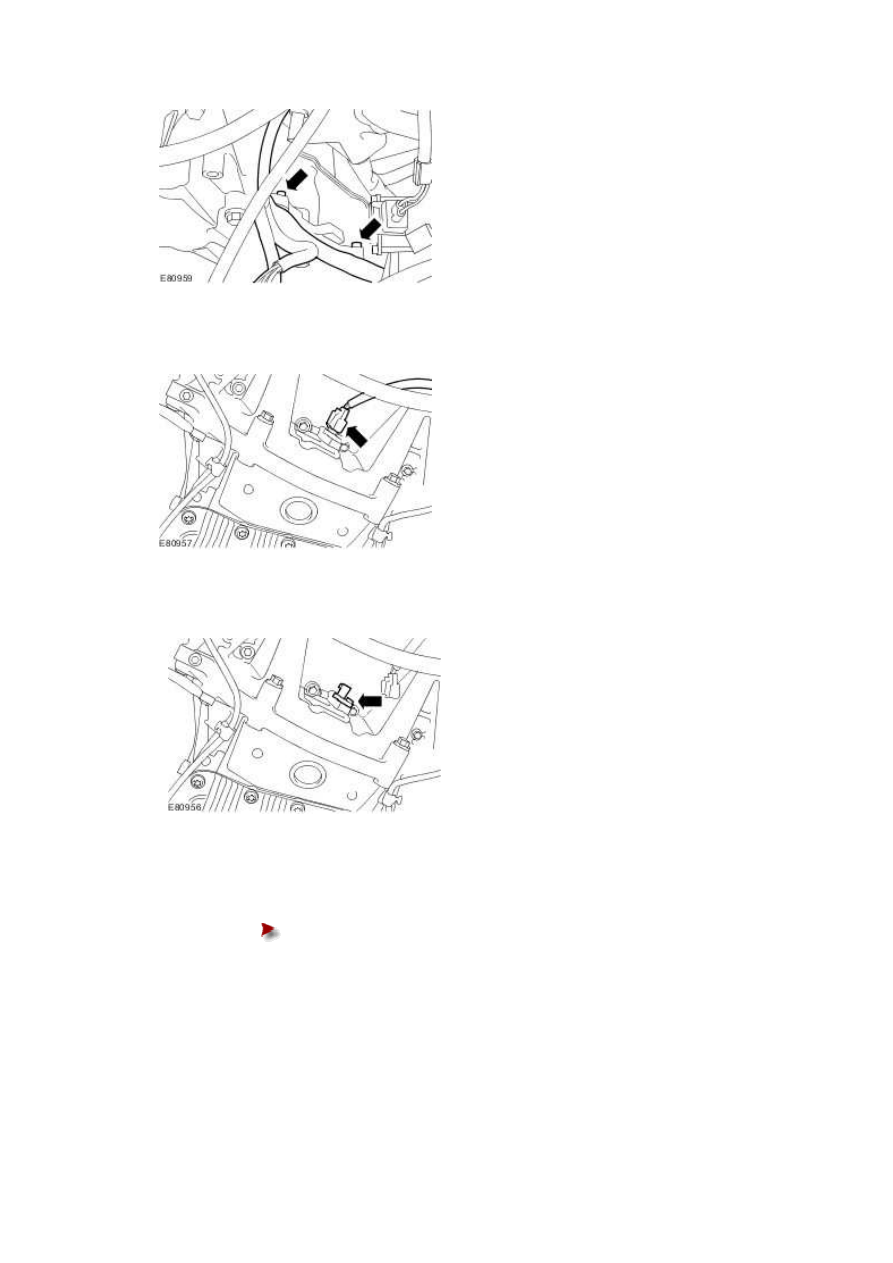

7 . Detach the right-hand heated oxygen sensor (HO2S) electrical connector retaining bracket.





Remove the retaining bolt.











8 . Detach the engine wiring harness.







9 . Disconnect the crankshaft position (CKP) sensor electrical connector.







10 . Remove the CKP sensor.







11 . Remove the transmission bell housing to oil pan retaining bolts.





Detach the engine ground cable.
