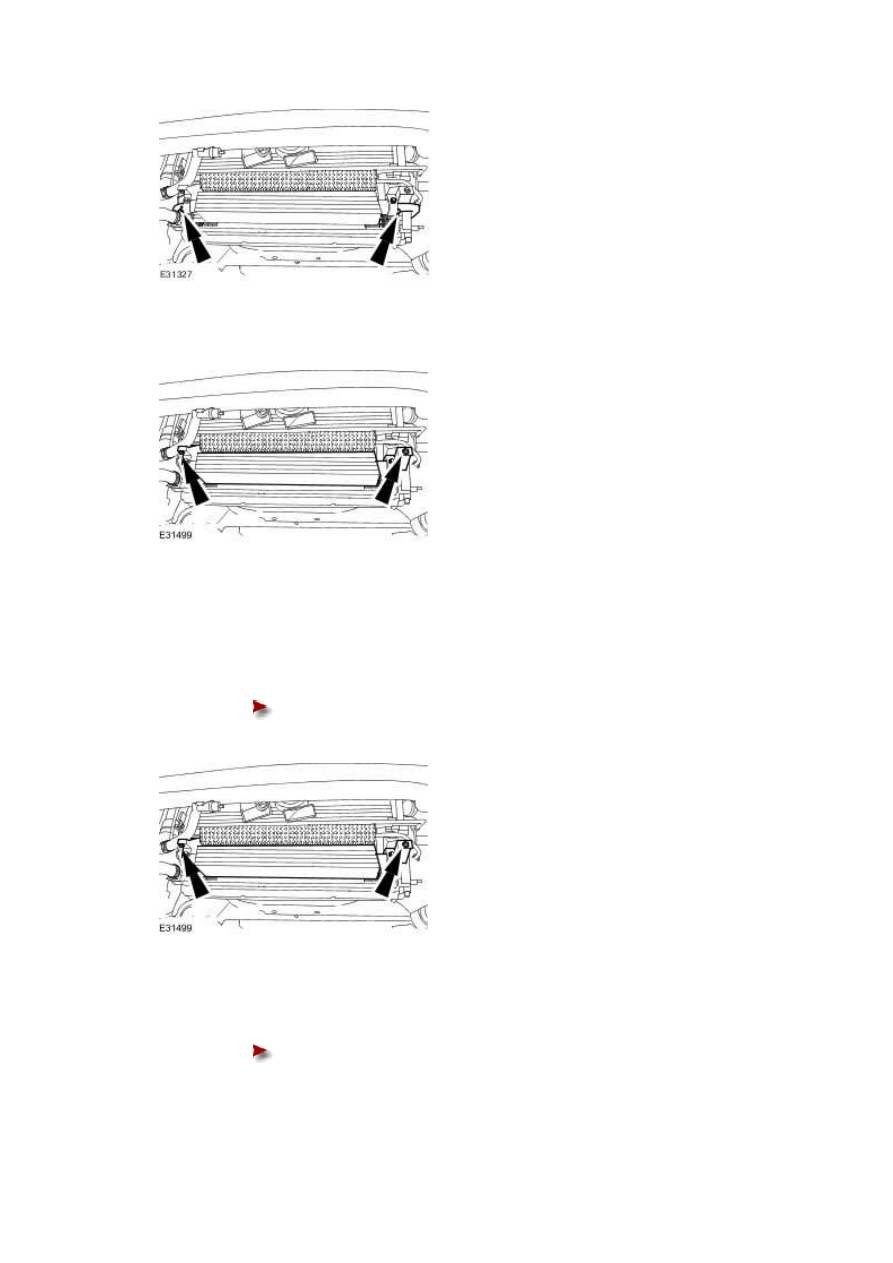

5 . Remove the oil cooler.







Installation



1 . Install the oil cooler.





Tighten to 7 Nm.











2 . Install the oil cooler lines.





Install new oil cooler O-ring seals.

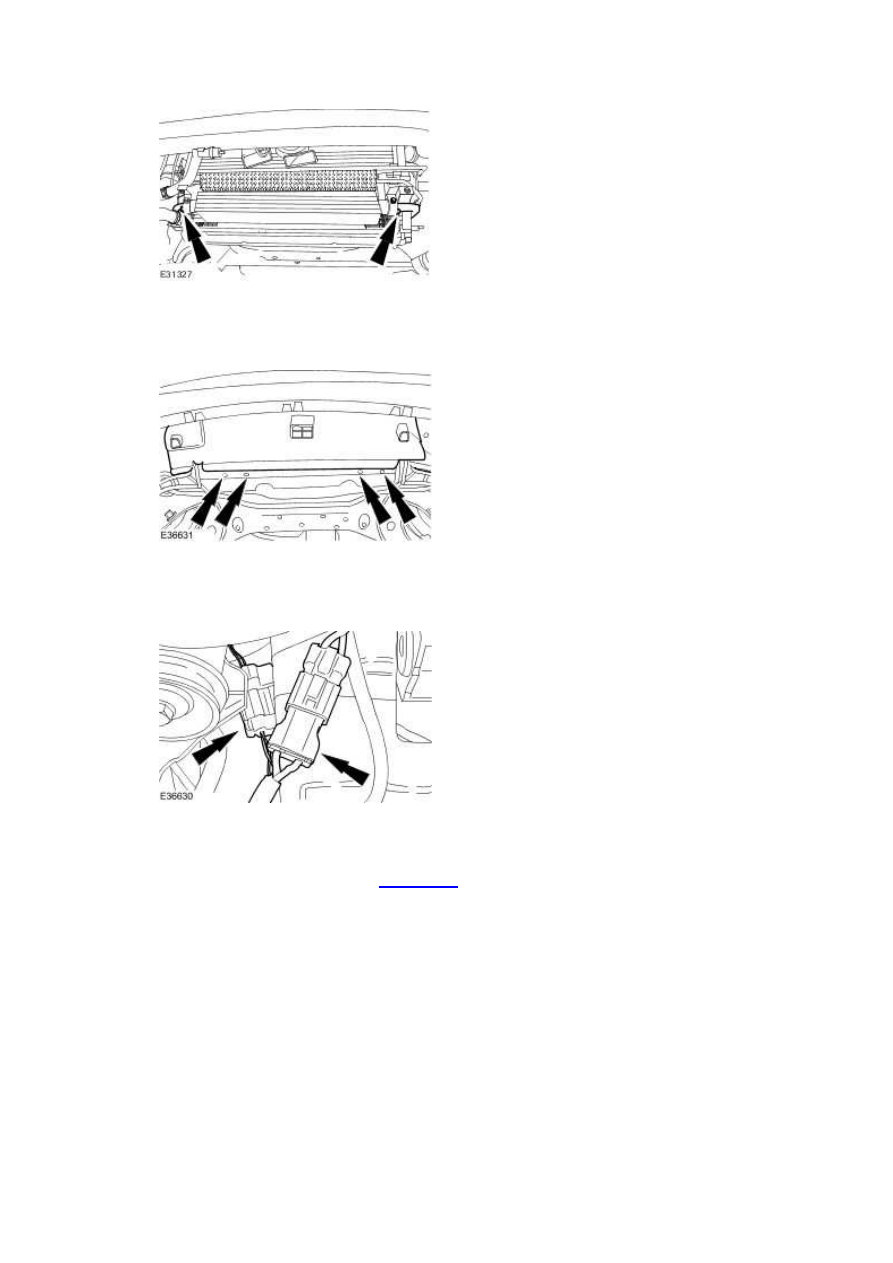

3 . Install the radiator lower cowl.







4 . Attach the electrical connectors.







5 . Install the radiator splash shield. <<501-02>>





6 . Check and fill the engine oil to the correct level on the oil level indicator.







www.

Oil Cooler - Vehicles Without:
Supercharger (12.60.68)

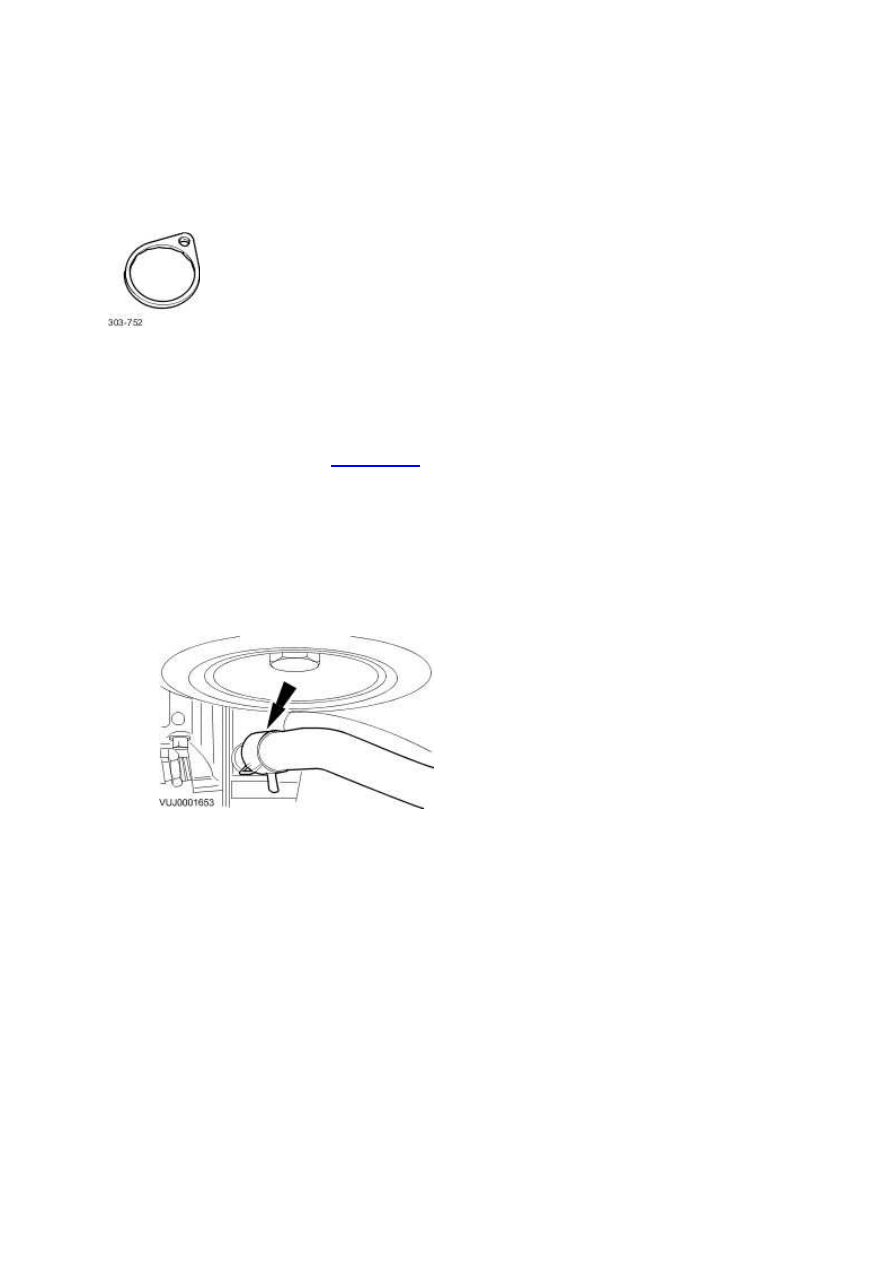

Special Service Tools





Installer/remover, Oil Filter

303-752

Removal

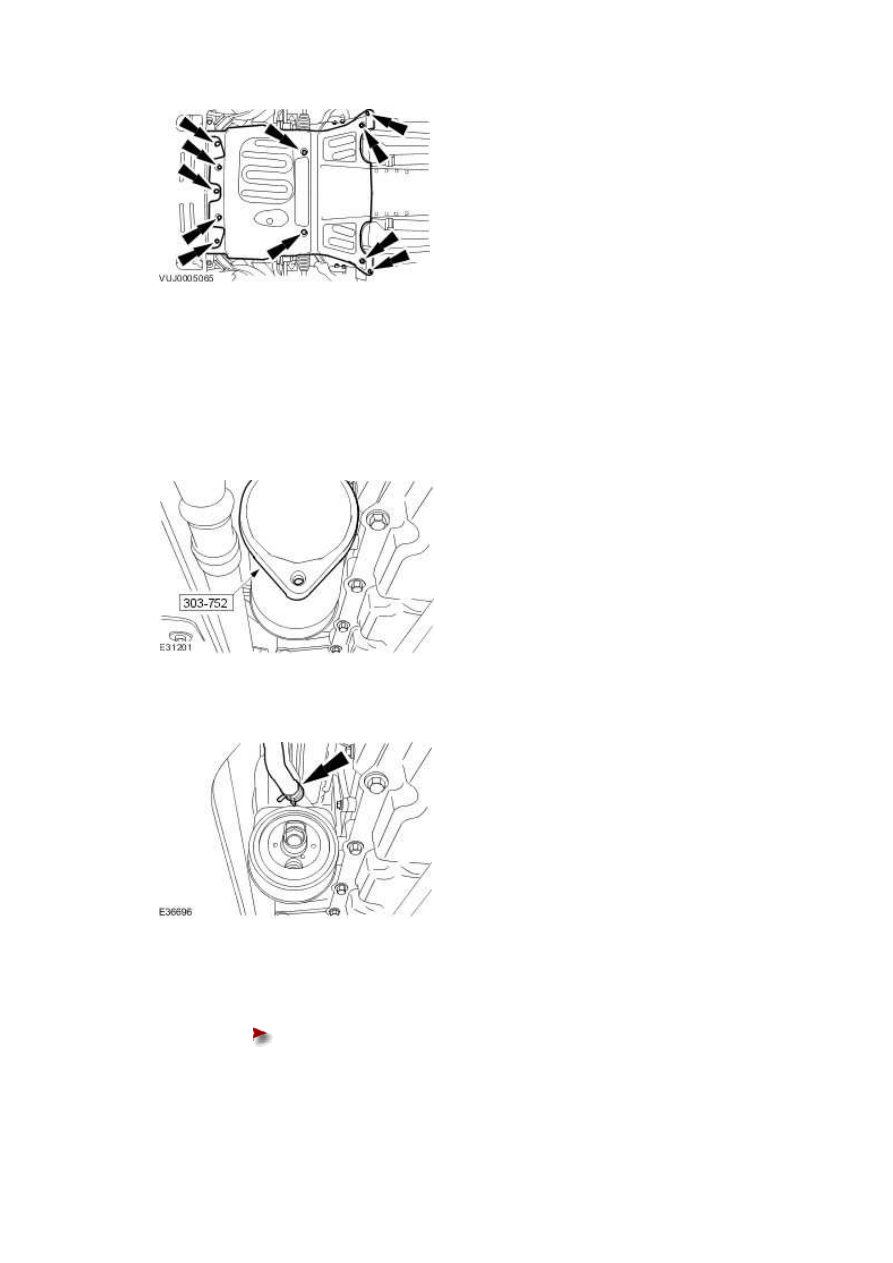

1 . Drain the cooling system. <<303-03A>>





2 . Lower the vehicle.





3 . Disconnect the oil cooler hose.







4 . Raise the vehicle.





5 . Remove the air deflector.







6 . NOTE:





Place a suitable container underneath the filter to prevent oil spillage.



Using the special tool remove and discard the oil filter element.







7 . Disconnect the oil cooler hose.







8 . Remove the oil cooler.





Remove and discard the O-ring.
