Jaguar XJ (X350). Service manual - part 447







Installation



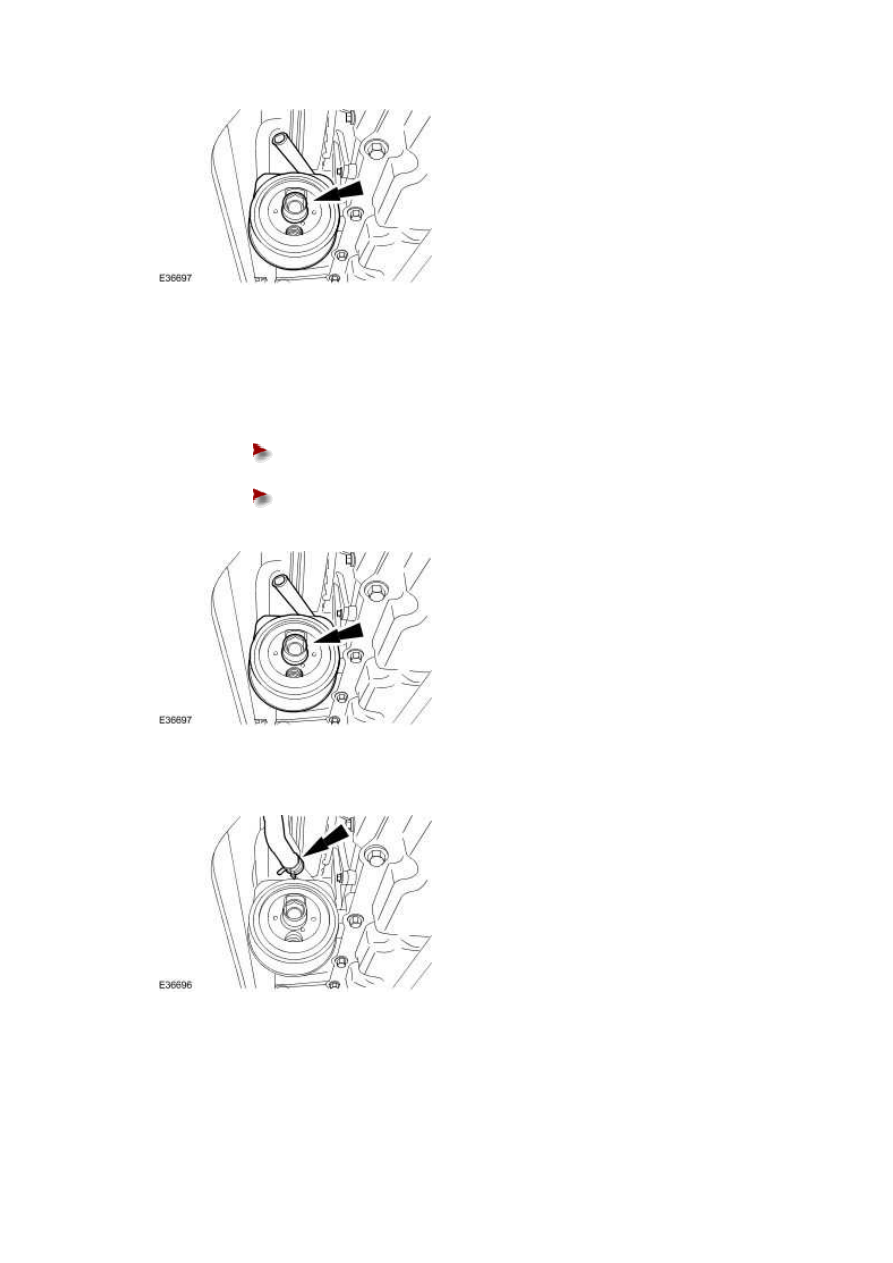

1 . Install the oil cooler.





Install a new O-ring seal.







Tighten to 55 Nm.











2 . Connect the oil cooler hose.







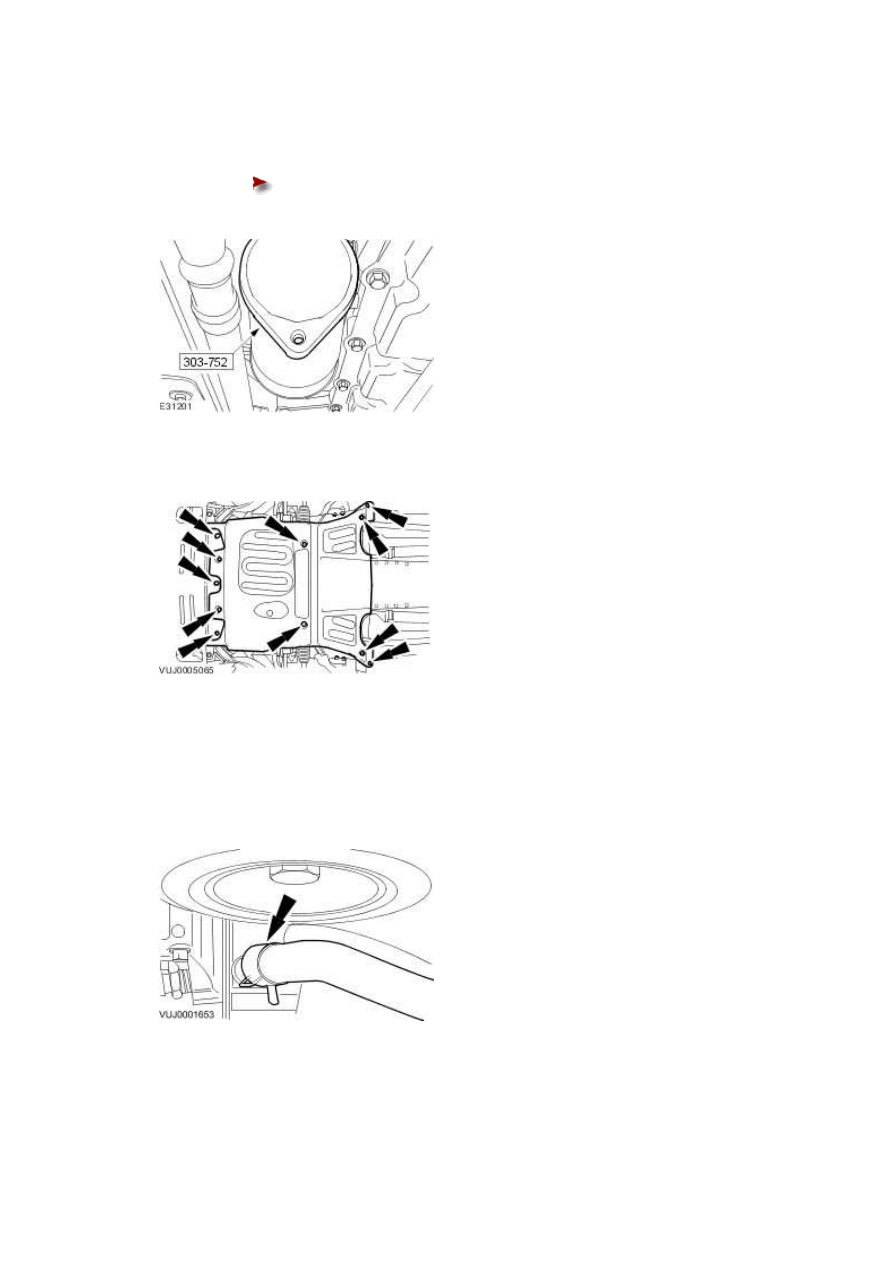

3 . NOTE:





Apply a suitable amount of clean engine oil to lubricate the oil filter O-ring seal.



Using the special tool, install a new oil filter.





Tighten to 18 Nm.











4 . Install the air deflector.







5 . Lower the vehicle.





6 . Connect the oil cooler hose.







7 . Check and fill the engine oil to the correct level on the oil level indicator.





8 . Carry out cooling system filling and bleeding procedure. <<303-03A>>

www.

Oil Pan (12.60.44)

Removal



1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





2 . Drain the engine oil.





Place suitable container under the vehicle.







Remove the drain plug and drain the engine oil.









3 . Remove the oil pan.





Remove and discard the gasket.











Installation



1 . NOTE:





Make sure all surfaces are clean.



Install the oil pan gasket to the oil pan extension.







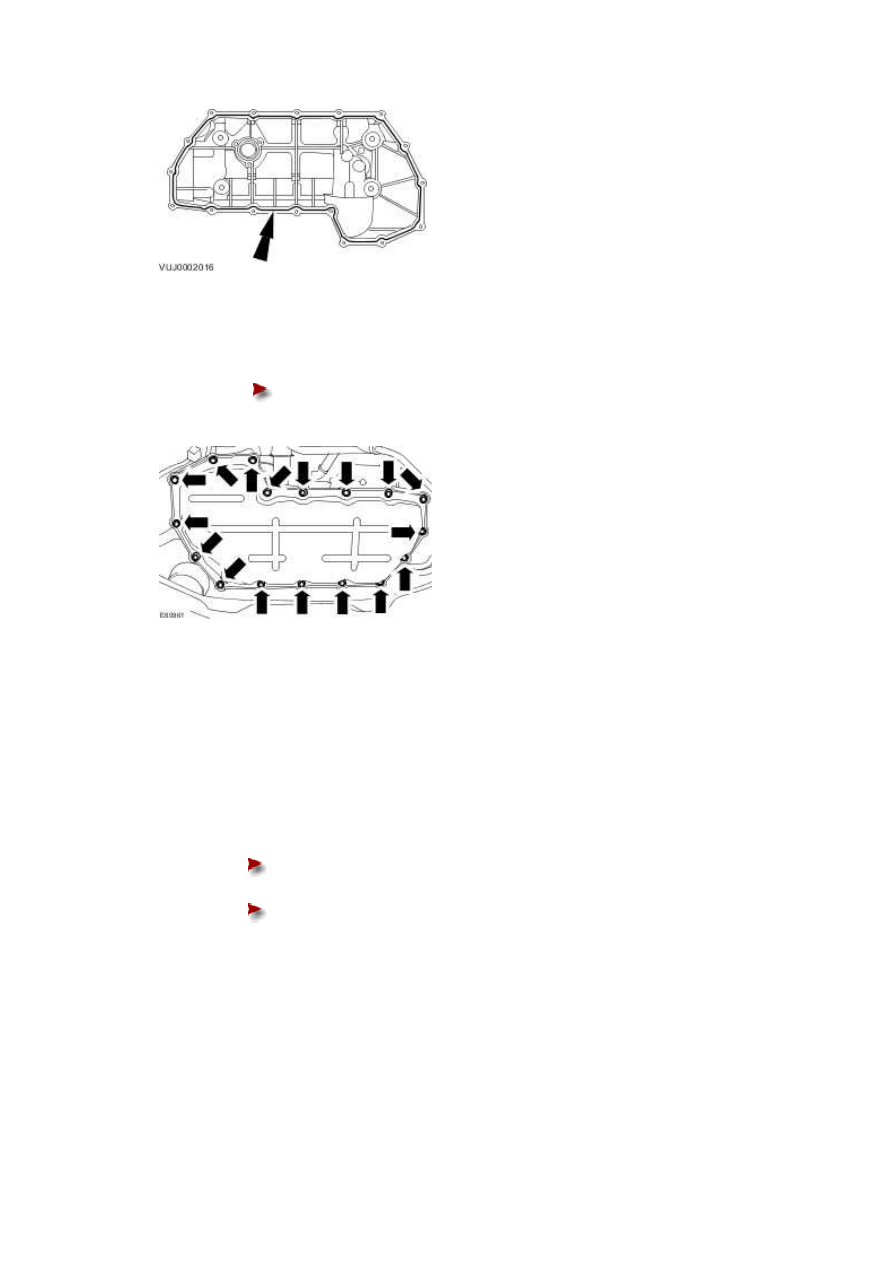

2 . Install the oil pan.





Install, but do not fully tighten the retaining bolts.











3

.



NOTE:





A new oil pan is supplied with the drain plug installed. Check that the drain plug is

tightened to 25 Nm.





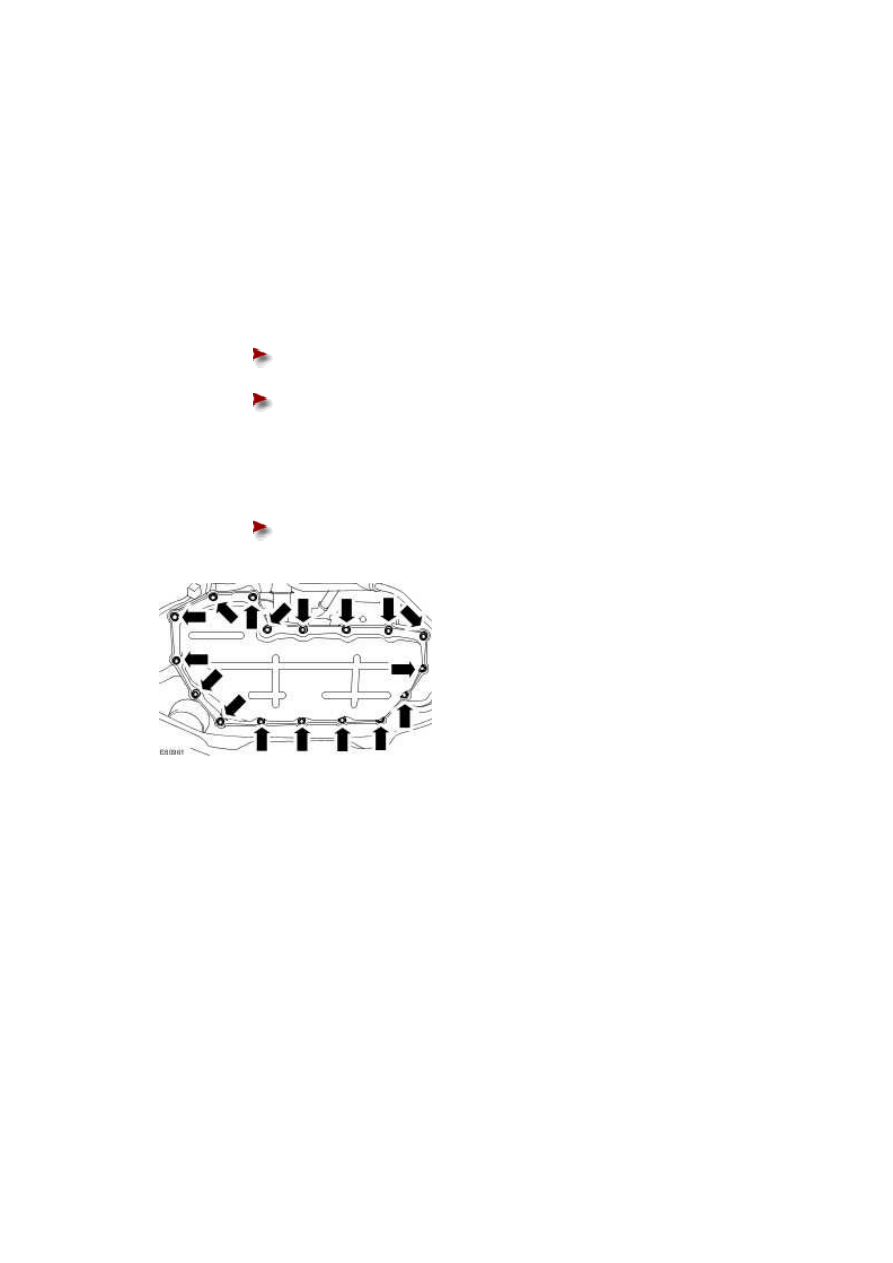

Tighten the retaining bolts in the indicated sequence in two stages.





Stage 1: bolts 1 to 7, tighten to 5 Nm.







Stage 2: bolts 1 to 17, tighten to 12 Nm.
