Jaguar XJ (X350). Service manual - part 392







26

.



Remove the power steering fluid reservoir.

For additional information, refer to Power Steering Fluid Reservoir - 3.0L/3.5L/4.2L

(57.15.08)







27

.



NOTE:





The spilling of fuel is unavoidable during this operation. Ensure that all necessary

precautions are taken to prevent fire and explosion.





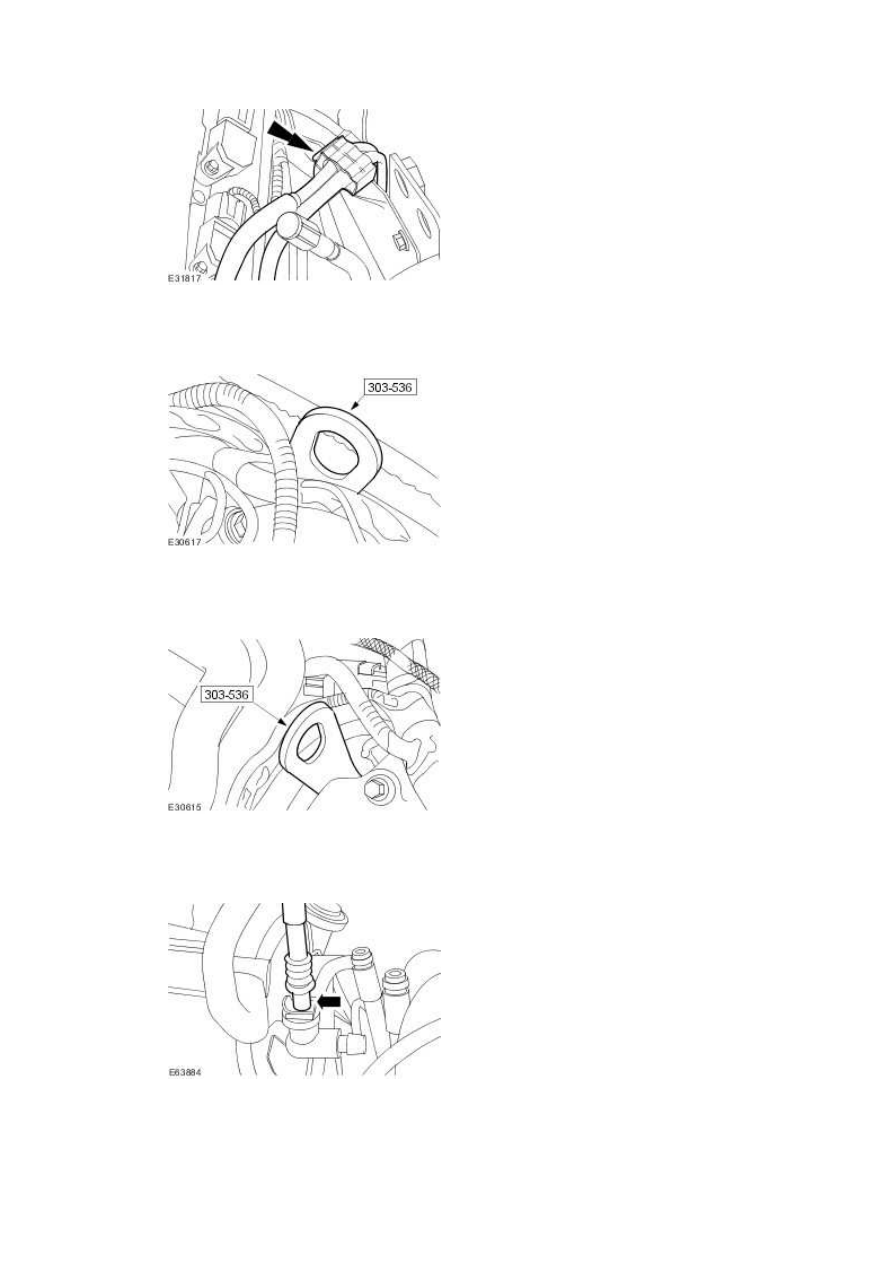

Using the special tool, disconnect the fuel line.





Remove the clip.











28 . Detach the fuel line retaining bracket.







29 . Install the special tool to the left-hand rear of the engine.







30 . Install the special tool to the right-hand rear of the engine.







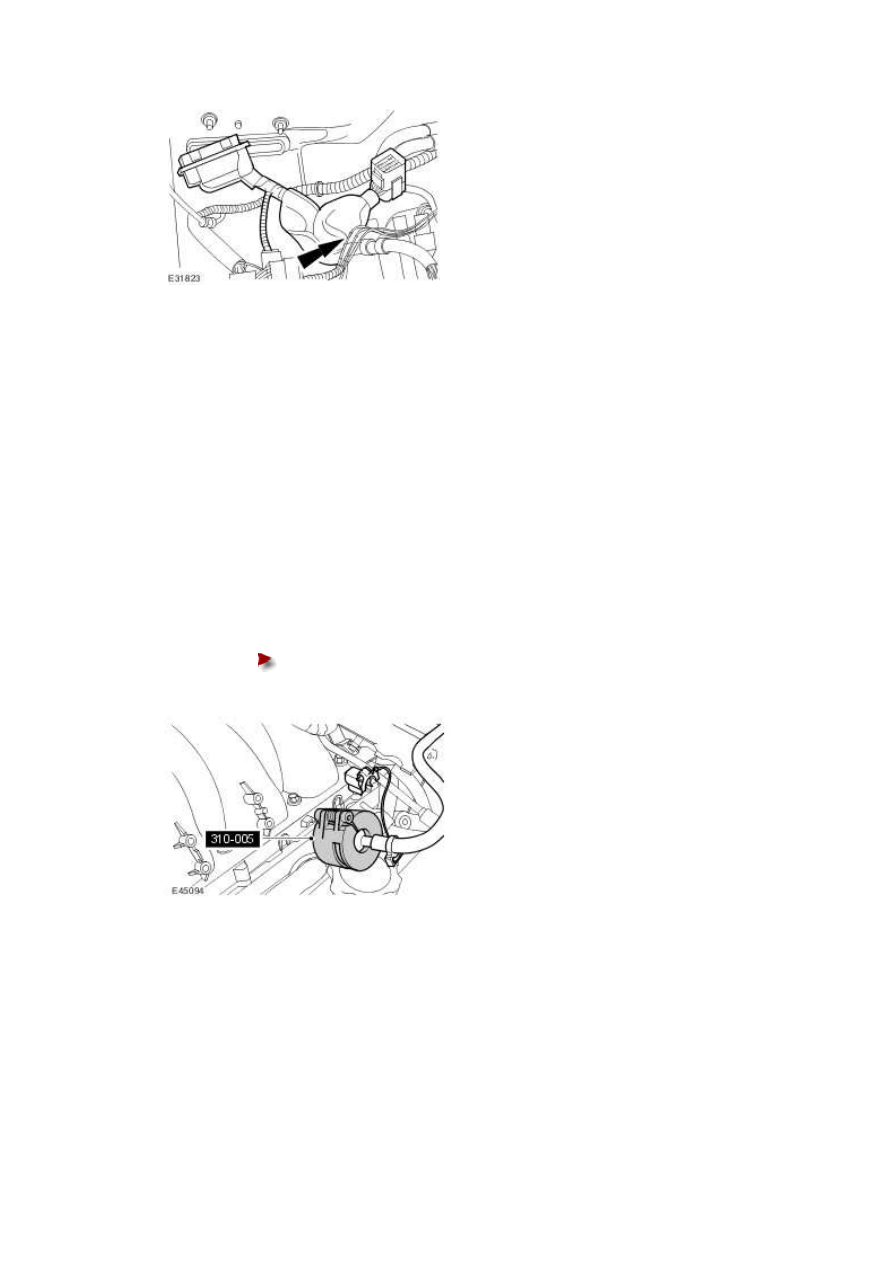

31 . Detach the evaporative emission canister purge valve hose.





www.

Vehicles without supercharger



32

.



Remove the throttle body.

For additional information, refer to Throttle Body - Vehicles Without: Supercharger, VIN

Range: G00442->G45703 (19.70.04)

For additional information, refer to Throttle Body - Vehicles Without: Supercharger, VIN

Range: G45704->G99999 (19.70.04)







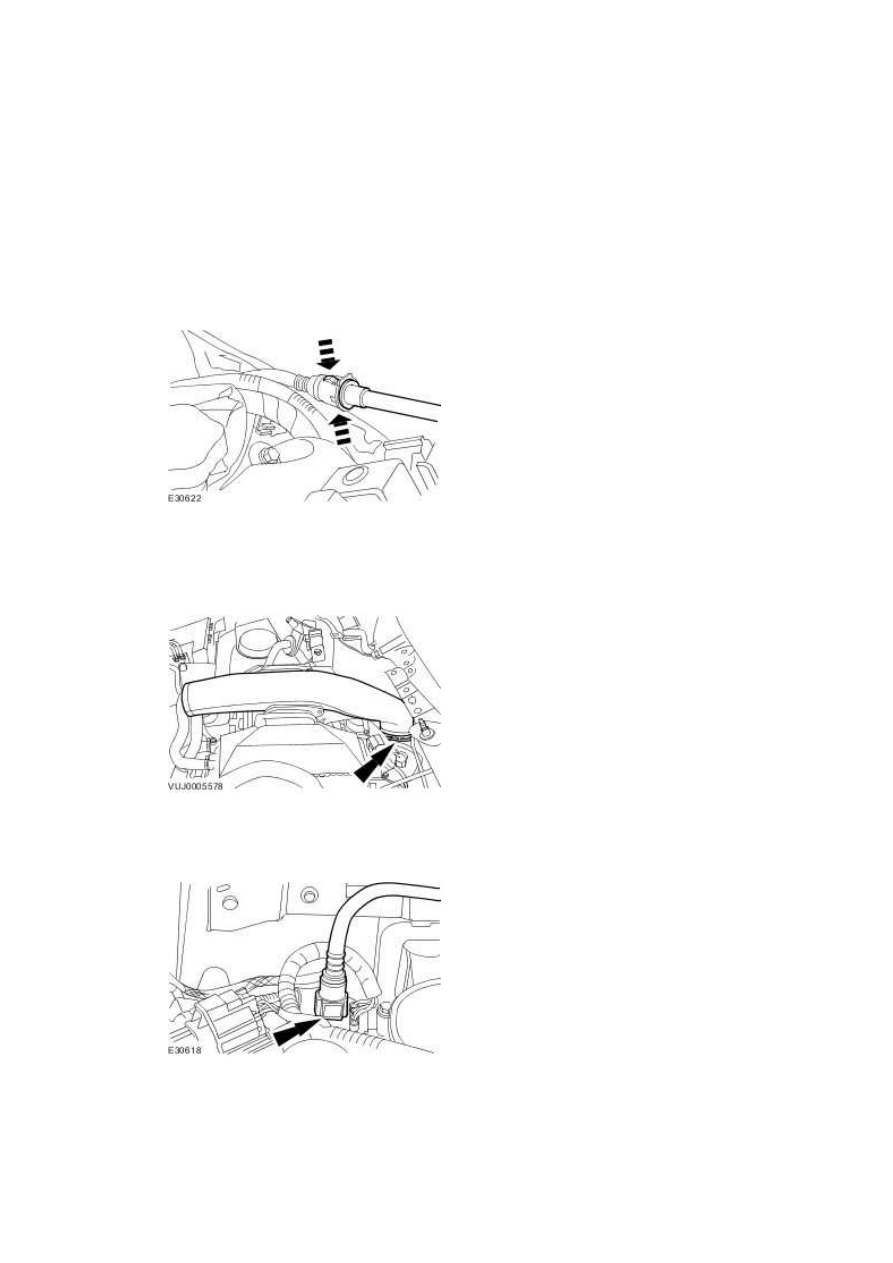

33 . Detach the brake booster vacuum pipe.





Vehicles with supercharger



34 . Remove the air intake tube.







35 . Detach the brake booster vacuum pipe.







36 . Detach the fuel purge line.





Remove and discard the retaining clip.









All vehicles



37

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L

engine with supercharger similar.

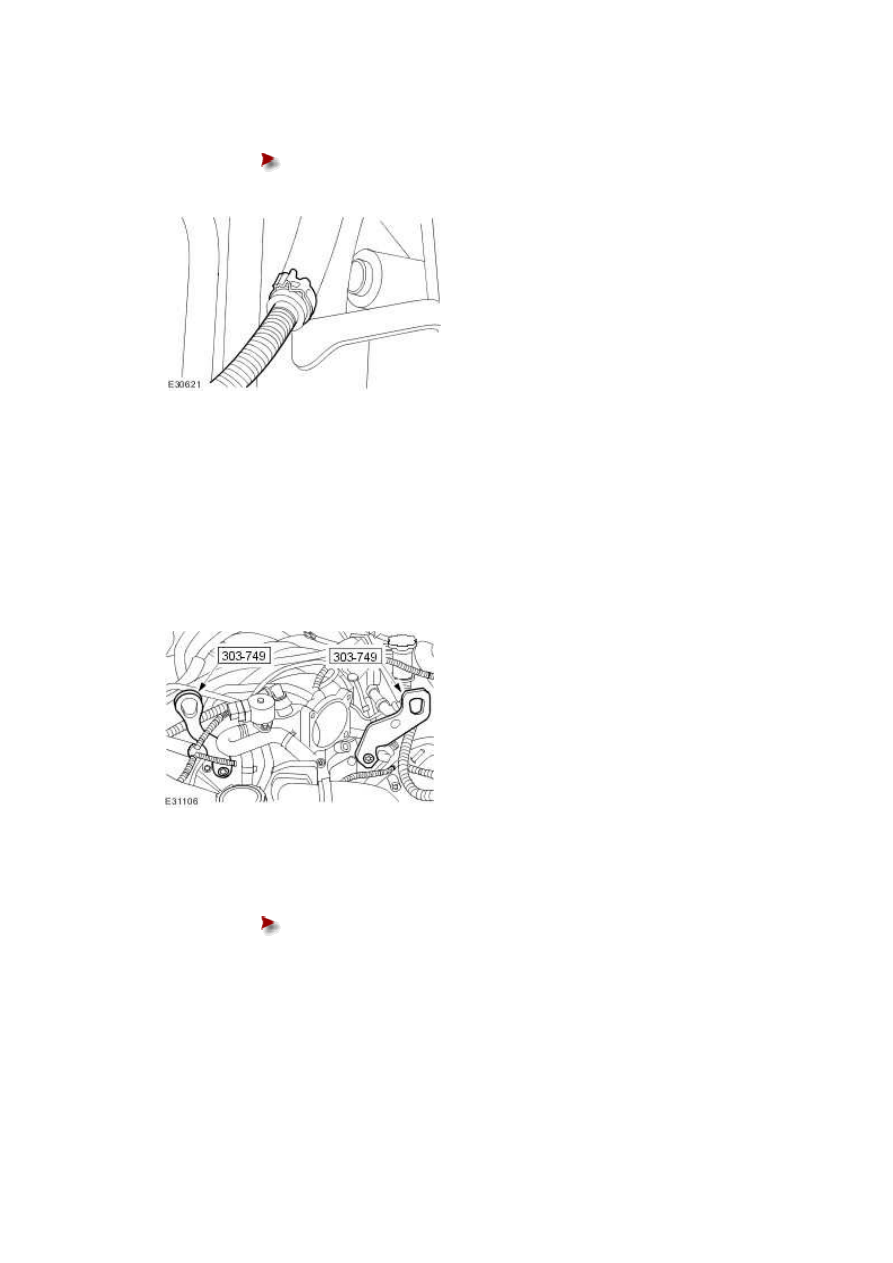

Install the special tools to the front of the engine.







38 . Remove the engine assembly.





Using the special tools, remove the engine assembly.





www.
