Jaguar XJ (X350). Service manual - part 393









Installation





Engine (12.41.01)

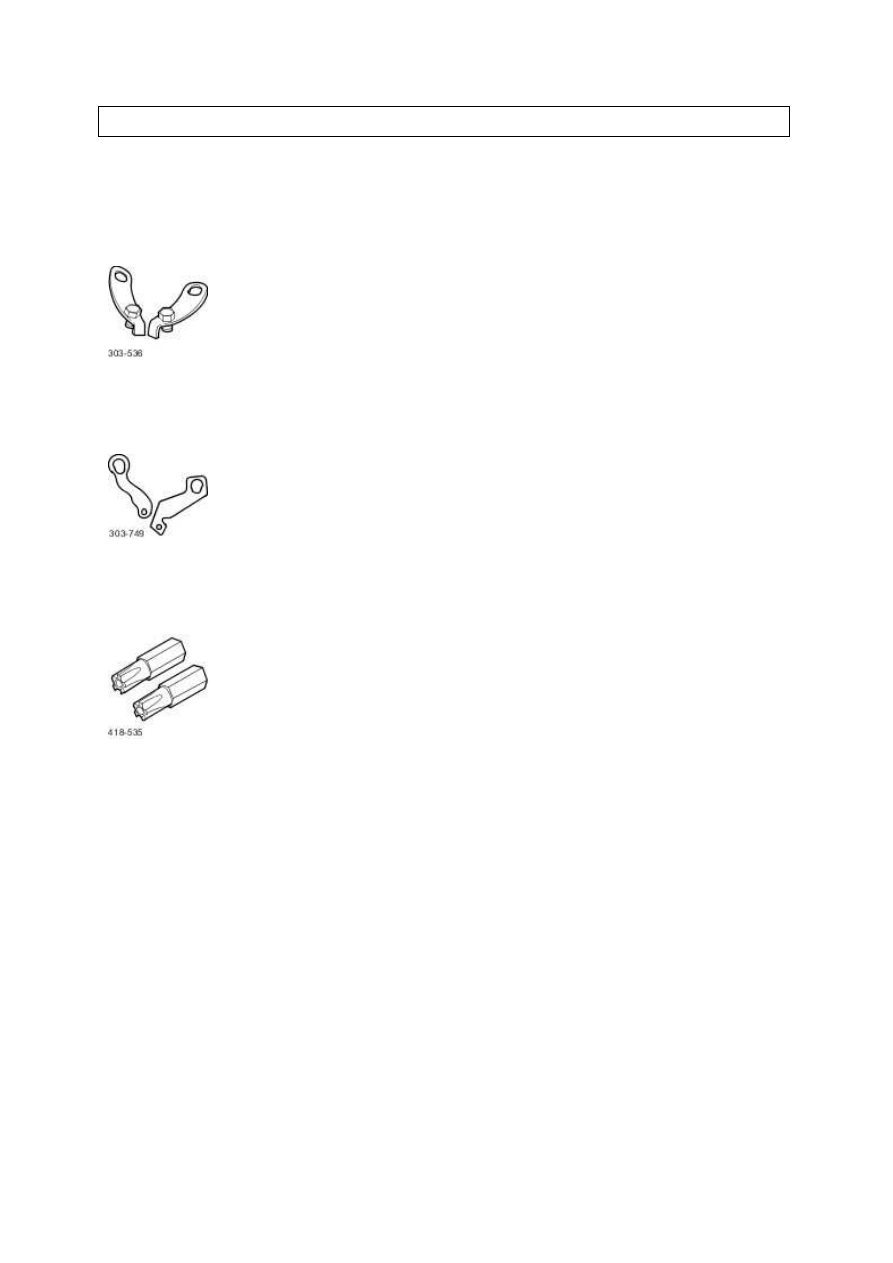

Special Service Tools





Engine lifting brackets

303-536







Engine lifting brackets

303-749







5 point security torx bit

418-535





Installation

All Vehicles

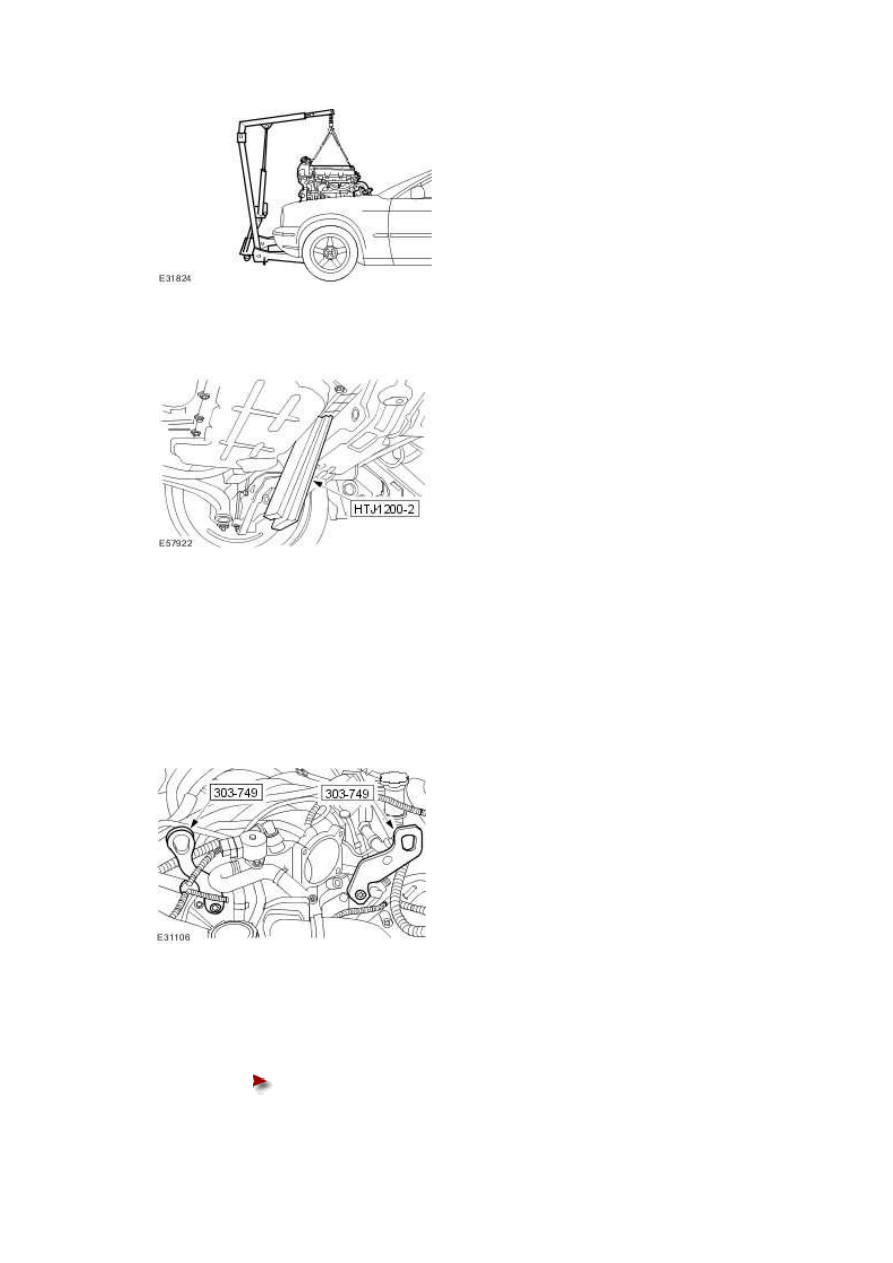

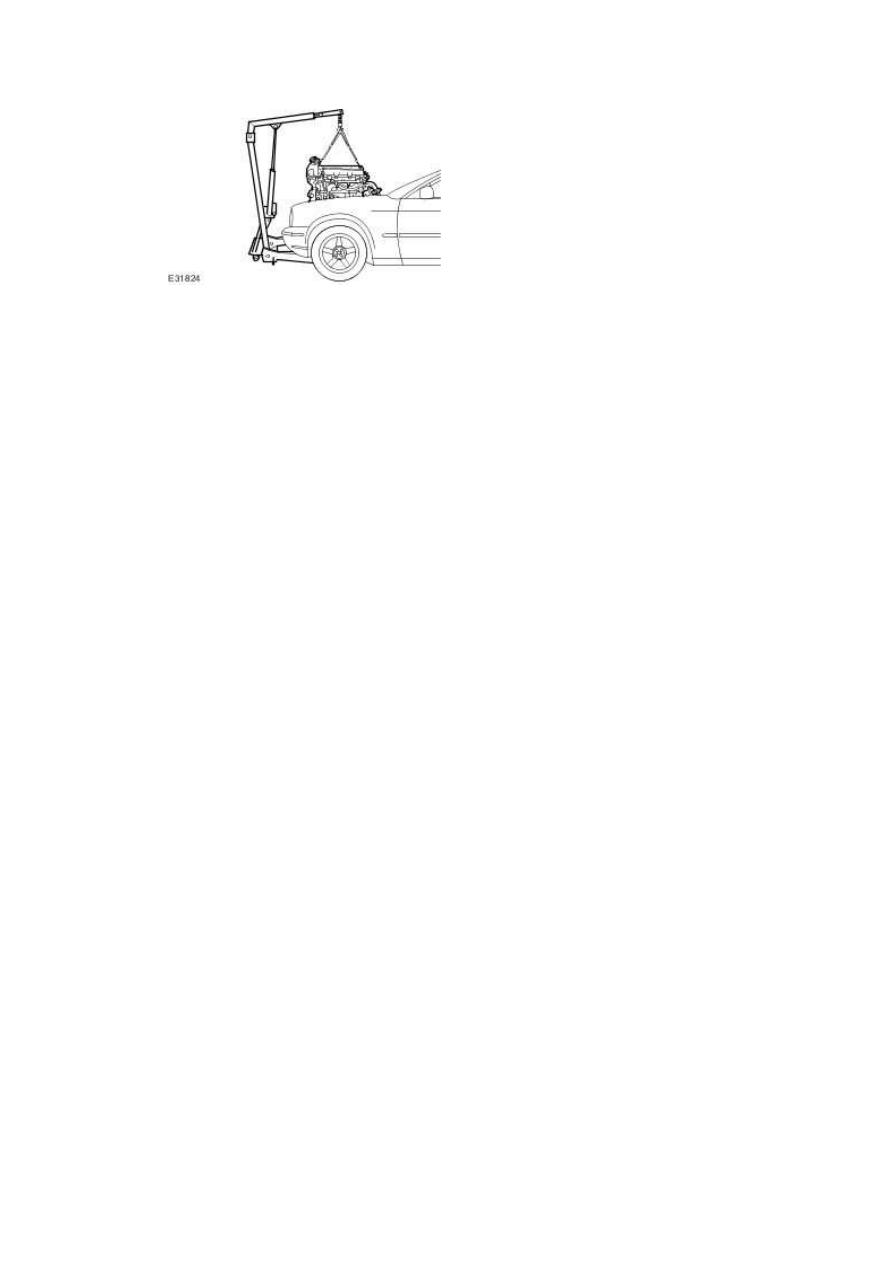

1 . Install the engine using suitable hydraulic lift.

www.







2 . Install the rubber blocks supplied with special tool HTJ1200-2.







3

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





Remove the special tools from the front of the engine.





Vehicles with supercharger

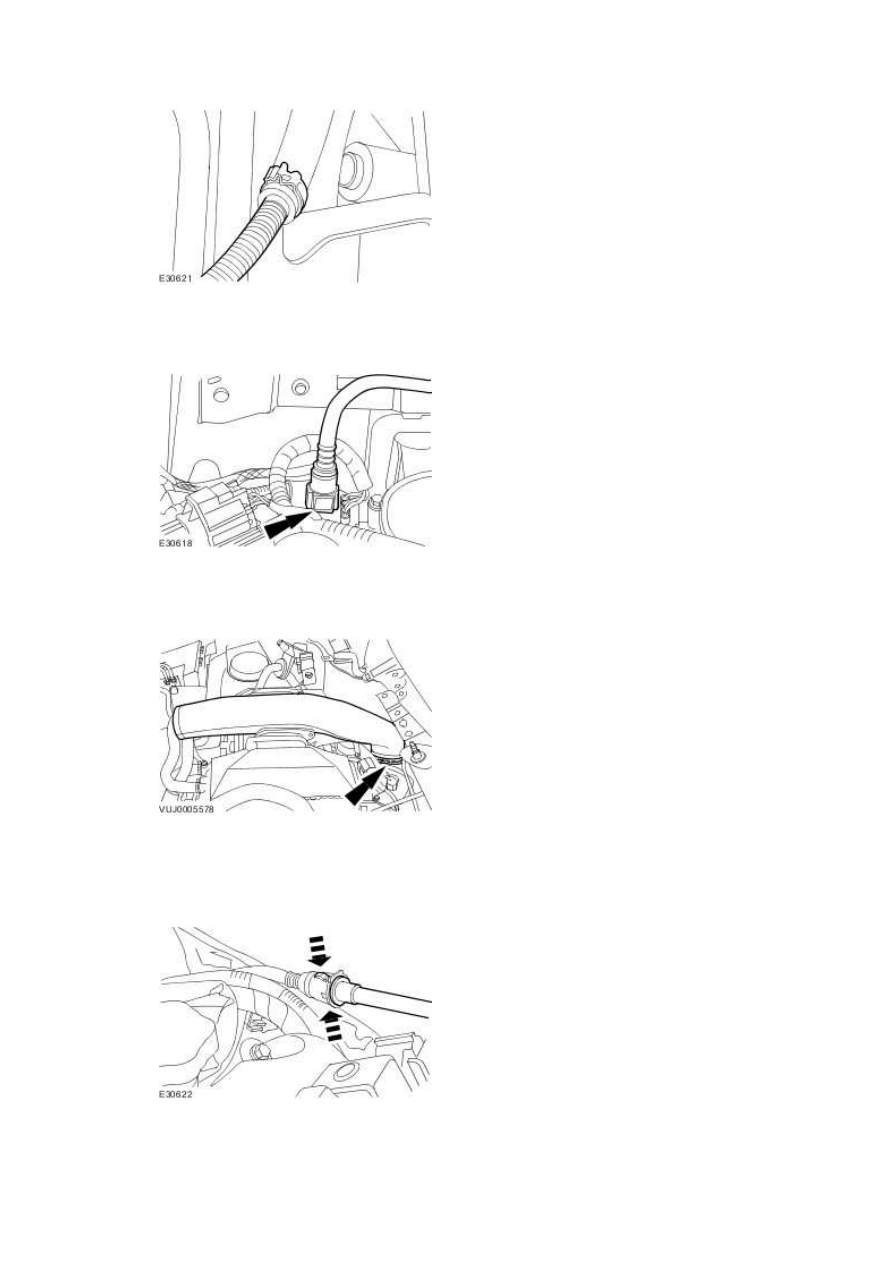

4 . Attach the fuel purge line.





Install a new retaining clip.











5 . Attach the brake booster vacuum pipe.







6 . Install the air intake tube.





Vehicles without supercharger



7 . Attach the brake booster vacuum pipe.
