Jaguar XJ (X350). Service manual - part 390

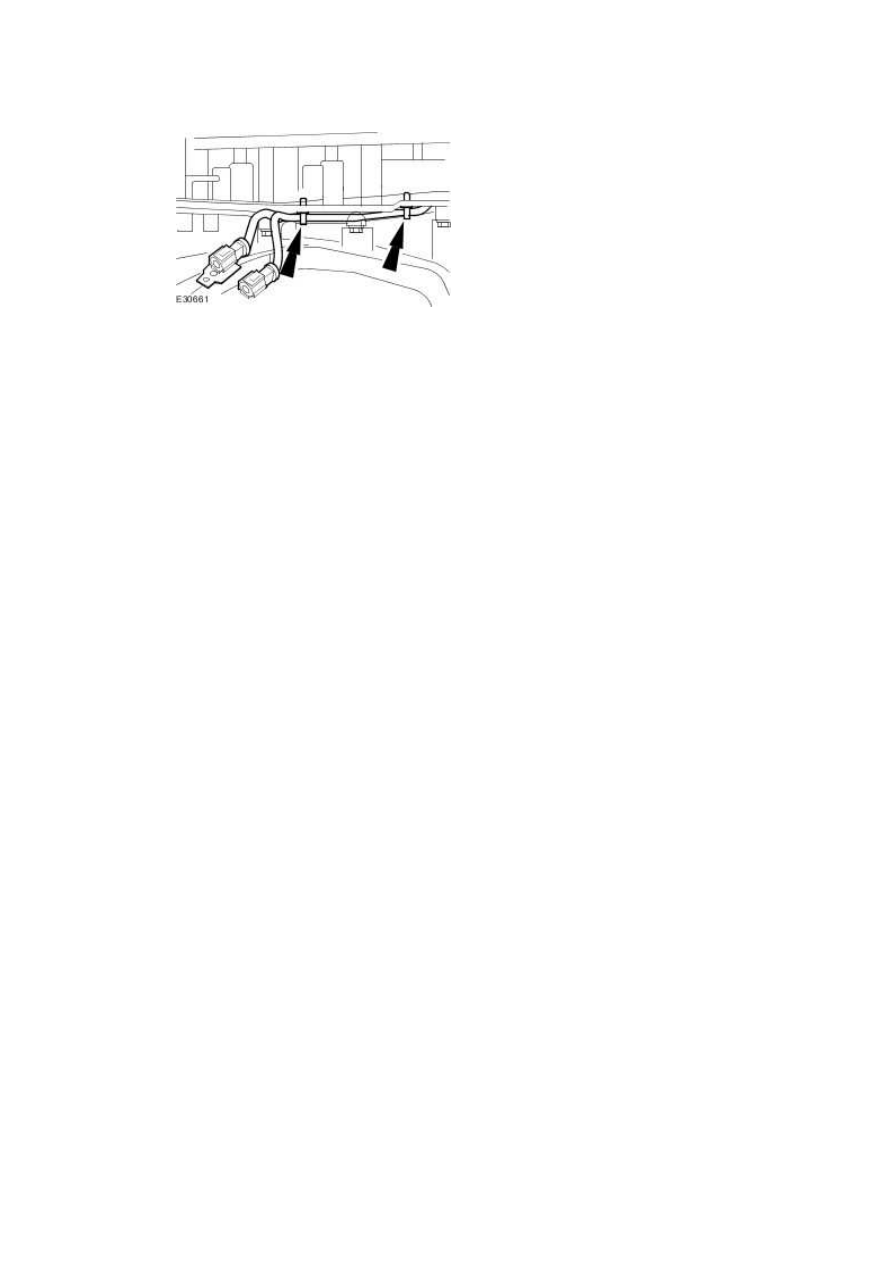

111 . Attach the right-hand HO2S wiring harness to the cylinder block.









Removal





Engine (12.41.01)

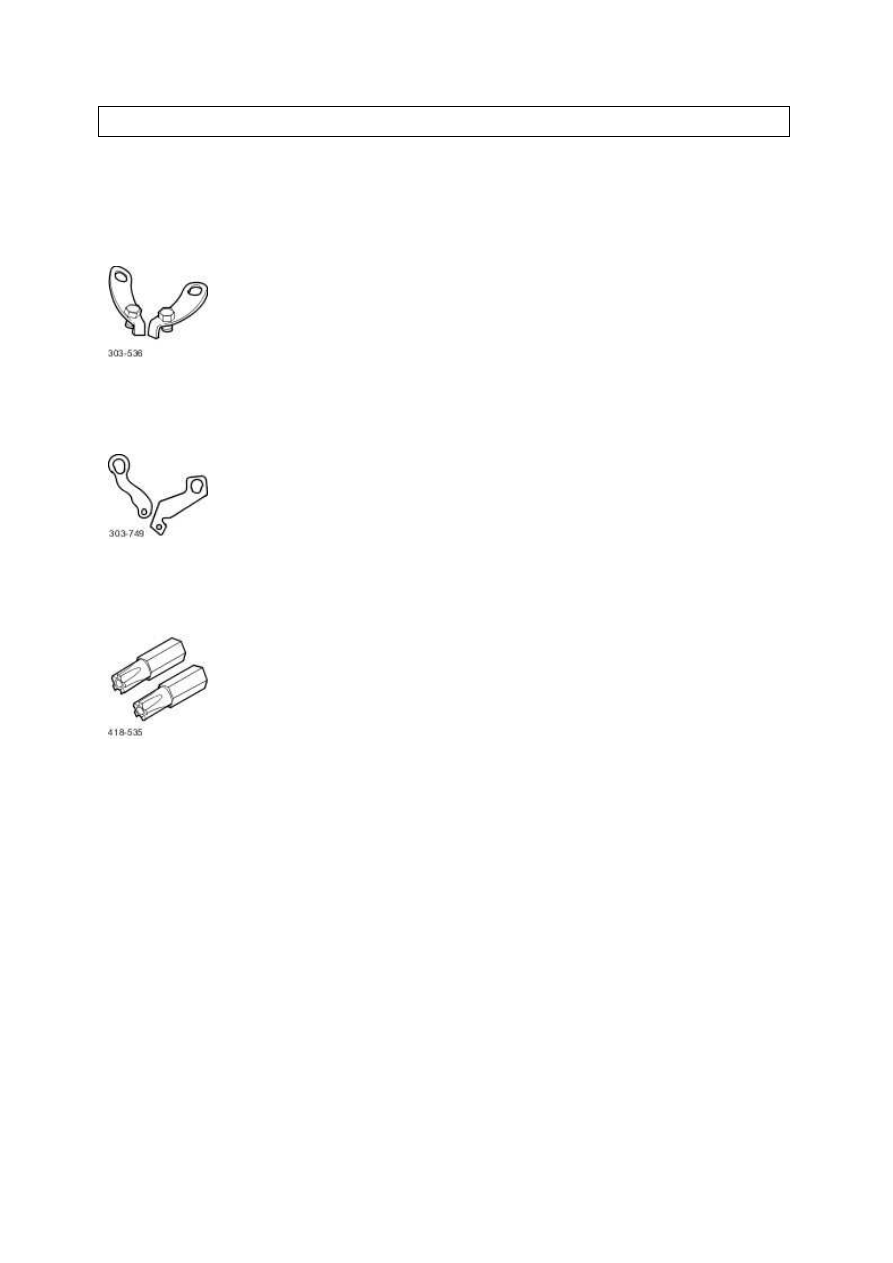

Special Service Tools





Engine lifting brackets

303-536







Engine lifting brackets

303-749







5 point security torx bit

418-535

Removal

All Vehicles



1

.



Reclaim the air conditioning (A/C) refrigerant.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Remove the automatic transmission.

For additional information, refer to Transmission - 3.5L/4.2L (44.20.01)



www.

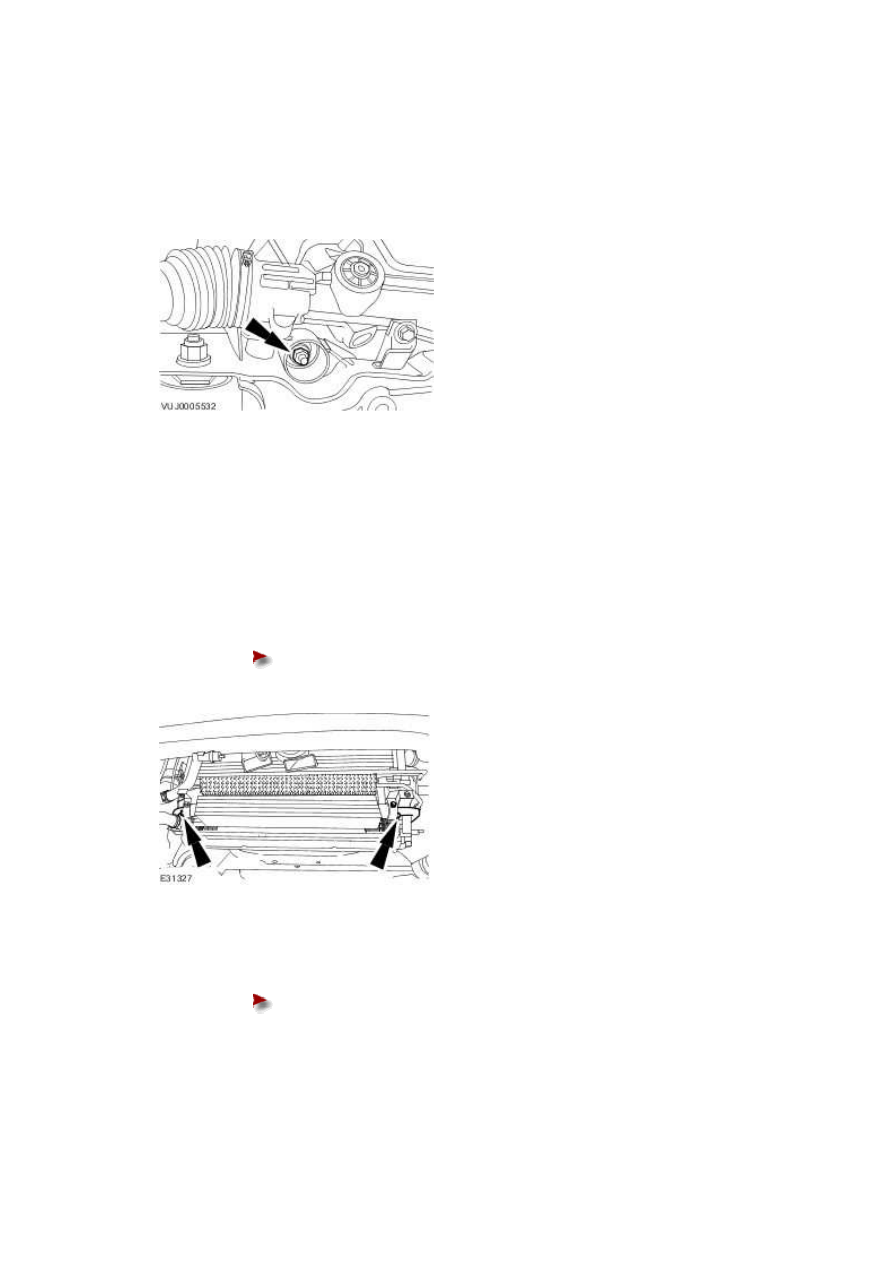

3 . NOTE:





Left hand shown, right hand similar.



Remove the engine mount retaining nuts.





Vehicles with supercharger



4 . NOTE:





Place a suitable container underneath the oil cooler to prevent oil spillage.



Detach the oil cooler lines.





Remove and discard the oil cooler O-ring seals.











5 . Remove the oil cooler inlet line.





Remove and discard the O-ring seals.

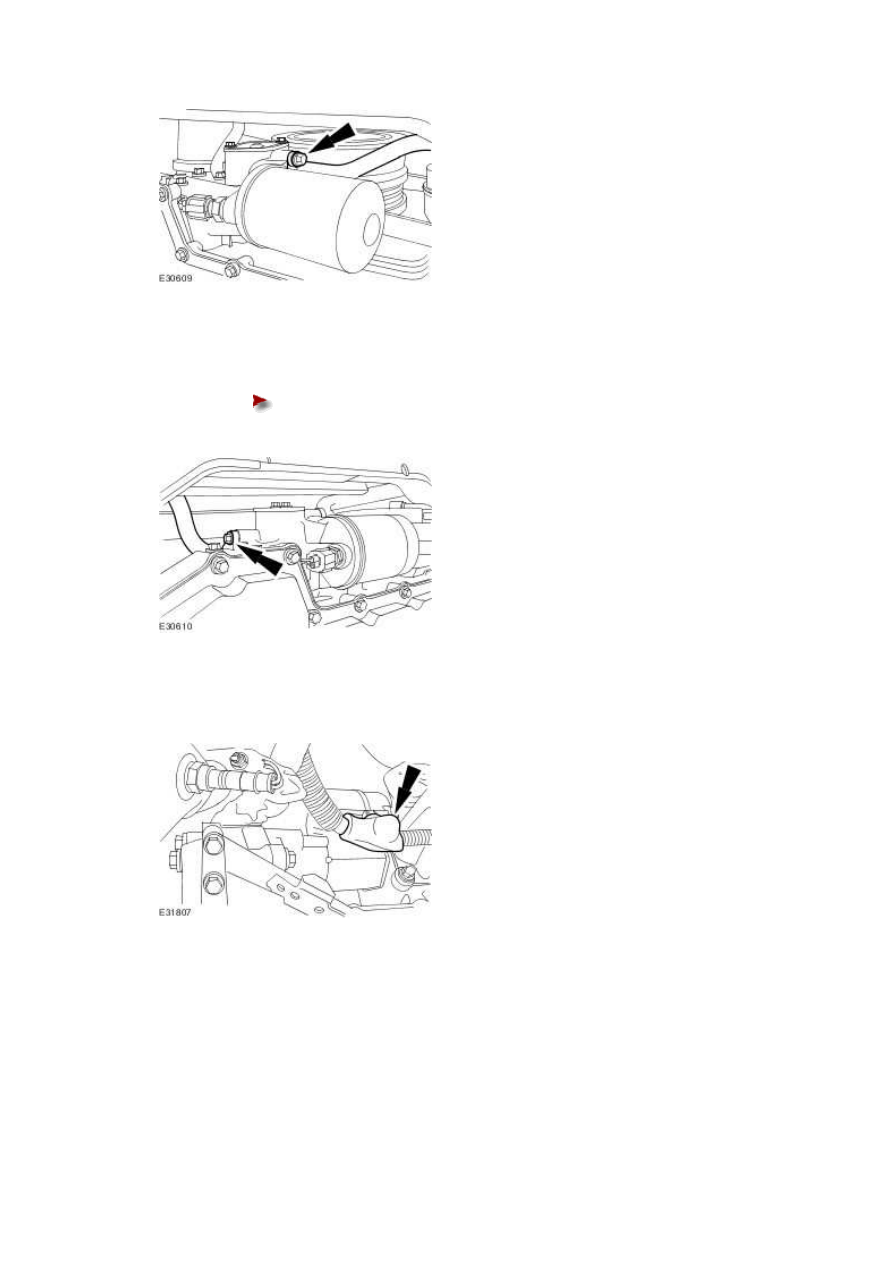

6 . Remove the oil cooler outlet line.





Remove and discard the O-ring seals.









All vehicles



7 . Detach the starter motor positive cable cover.







8 . Detach the starter motor positive cables.
