7-28 2013 Softail Service: Electrical

7.15

TAIL LAMP: ALL BUT FLSTN

GENERAL

FXS (with tail lamp for Canada) and FLS (all but Domestic and
California) license plate lamp use a non-replaceable LED bulb.
The entire lamp assembly must be replaced. See

7.18 TURN

SIGNALS AND RUNNING LIGHTS, Lamp Replacement

for

license plate lamp (with tail lamp for Canada) replacement.

FLSTC, and FLSTF/B Softail models are equipped with a tail
lamp that uses a mini harness and circuit board to simplify
replacement.

The FXST uses the same type assembly, but the lens and
base are oriented 180 degrees opposite from the other models.
These models also use a different mini-harness than the other
models.

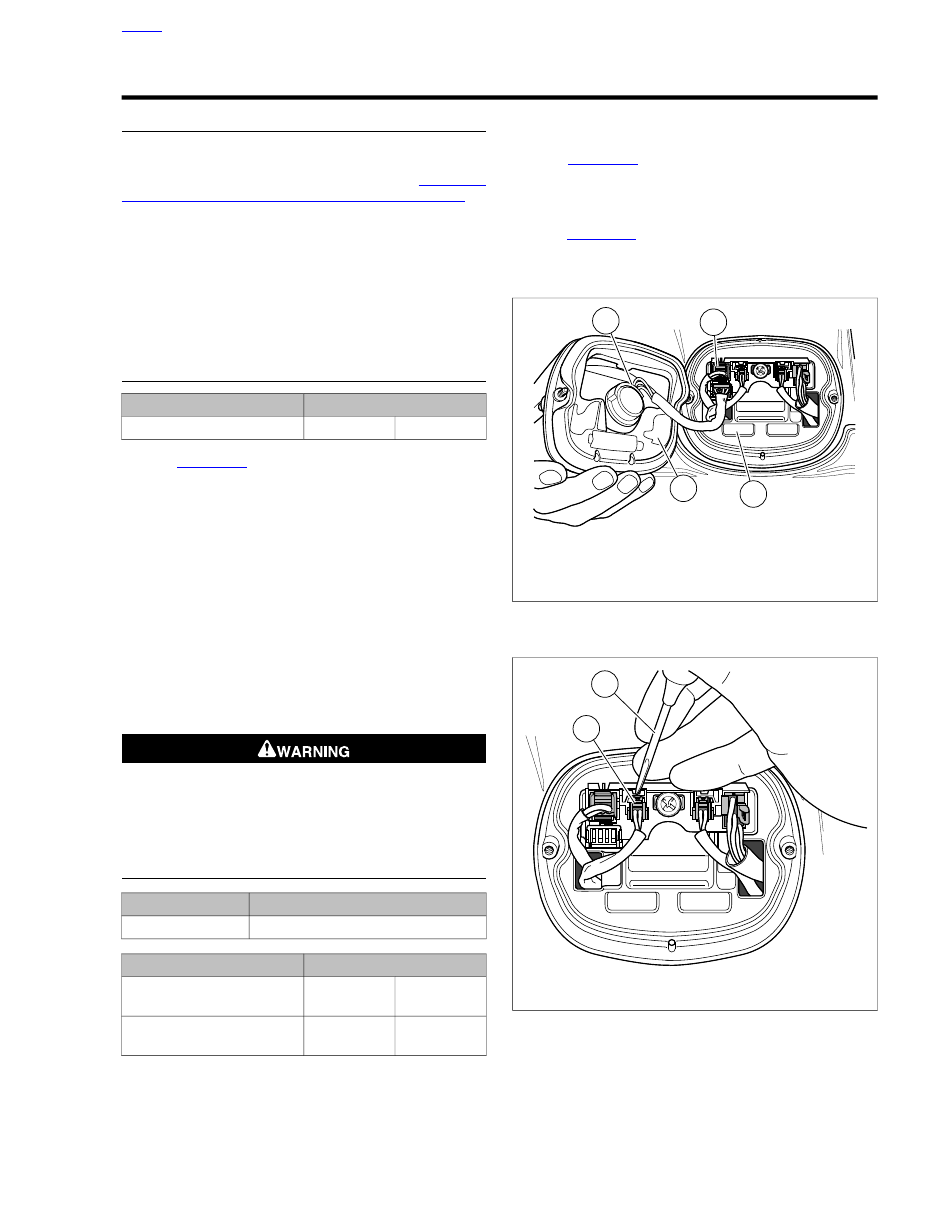

BULB REPLACEMENT

TORQUE VALUE

FASTENER

2.3-2.7 Nm

20-24

in-lbs

Tail lamp lens screws

1.

See

Figure 7-35

. Remove two screws and lens (1) from

base.

2.

Press locking tab and remove 4-Pin multilock connector
(3) from circuit board.

3.

Rotate bulb socket 1/4 turn counterclockwise and remove
from tail lamp assembly. Gently pull bulb from socket.

4.

Coat base of

new

bulb with ELECTRICAL CONTACT

LUBRICANT. Install

new

bulb into socket.

5.

Insert socket into tail lamp assembly and rotate 1/4 turn
clockwise.

6.

Connect 4-Pin multilock connector to circuit board.

7.

Install lens to base with two screws. Tighten screws to
20-24

in-lbs

(2.3-2.7 Nm).

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

8.

Turn ignition on and test for proper tail lamp operation.

BASE REPLACEMENT

TOOL NAME

PART NUMBER

TERMINAL PICK TOOL

HD-41475-100

TORQUE VALUE

FASTENER

4.5-5.4 Nm

40-48

in-lbs

Headlamp circuit board/pin
housing screw: All but FLSTN

2.3-2.7 Nm

20-24

in-lbs

Headlamp lens base screws:
All but FLSTN

1.

Remove two screws and lens from base.

2.

Press locking tab and remove 4-Pin multilock connector
from circuit board.

3.

See

Figure 7-36

. Using a TERMINAL PICK TOOL (Part

No. HD-41475-100), press locking tabs and remove two
2-Pin turn signal connectors and 6-Pin Power In connector
from circuit board.

4.

See

Figure 7-37

. Remove screw, pin housing (1) and cir-

cuit board (2) from base.

5.

Remove base from rear fender.

68140-98

3

4

1

2

sm02683

1. Lens
2. Base
3. 4-Pin multilock connector
4. Bulb assembly

Figure 7-35. Tail Lamp: FLSTC, FLSTF/B

2

1

sm02561

1. Terminal pick
2. 2-Pin connector

Figure 7-36. Removing 2-Pin Connectors

HOME

2013 Softail Service: Electrical 7-29

H-D

USA

68830-98

2

1

sm02562

1. Pin housing
2. Circuit board

Figure 7-37. Pin Housing and Circuit Board

6.

Install

new

base to rear fender. Install circuit board/pin

housing to base with screw, nut and washer. Tighten screw
to 40-48

in-lbs

(4.5-5.4 Nm).

7.

See

Figure 7-38

. Install connectors to circuit board.

8.

Install lens to base with two screws. Tighten screws to
20-24

in-lbs

(2.3-2.7 Nm).

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

9.

Turn ignition on and test for proper tail lamp and turn signal
operation.

4

3

2

1

sm02563

1. Tail lamp [93]
2. Left turn signal [18]
3. Right turn signal [19]
4. Power in [94]

Figure 7-38. Wire Location at Connectors

NOTE

Refer to

Table 7-7

. Cavity numbers are on back side of sec-

ondary locks. All FXST components are oriented 180 degrees
from above and the turn signal connectors are reversed.

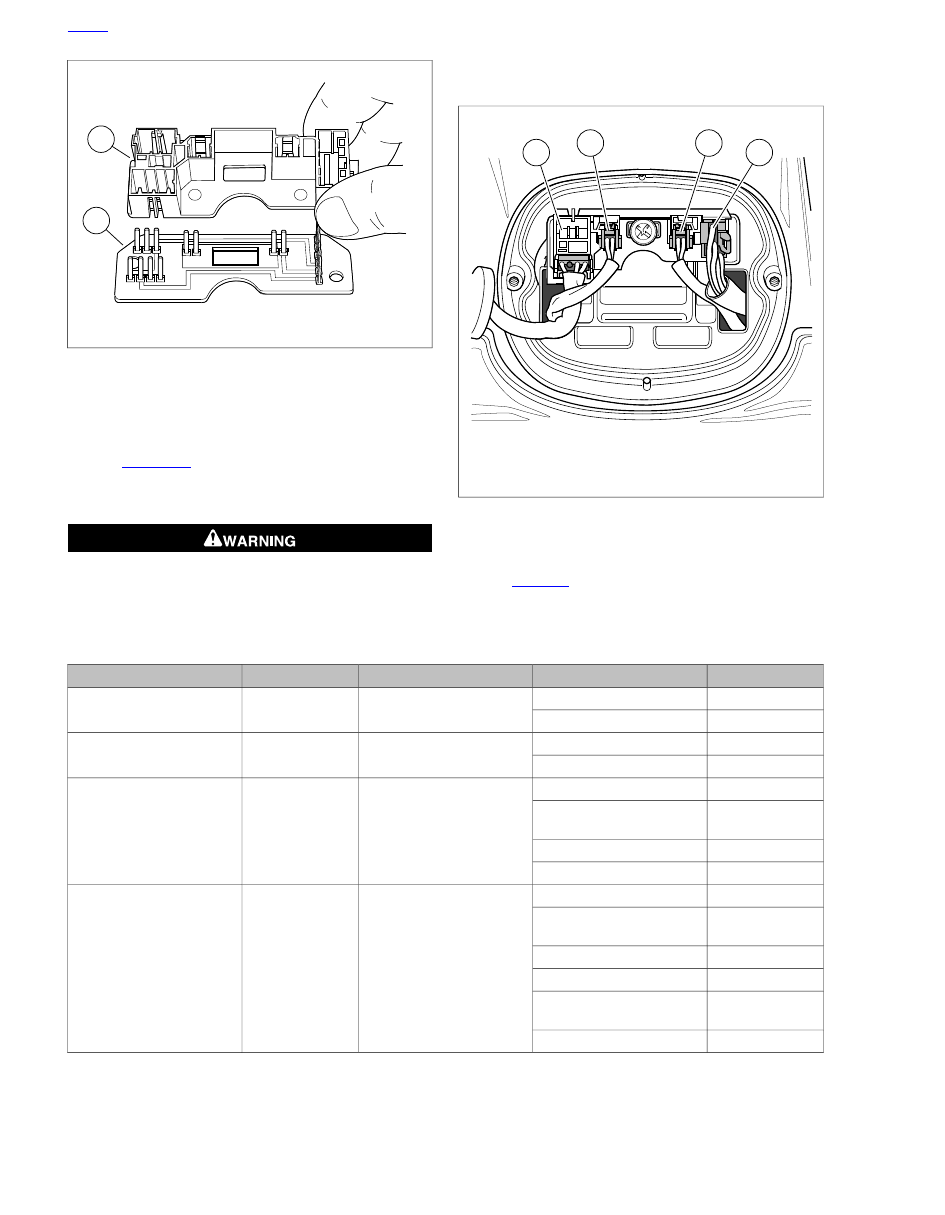

Table 7-7. Tail Lamp Wires

CAVITY

WIRE COLOR

TYPE

NO.

FUNCTION

1

V

2-pin Multilock

[18]

Right turn signal

2

BK

1

V

2-pin Multilock

[19]

Left turn signal

2

BK

1

BE

4-pin Multilock

[93]

Tail lamp

2

HDI only-O/W or open in

U.S. Markets

3

R/Y

4

BK

1

O/W

6-pin Multilock

[40]

Power in

2

BN

(V on FXST)

3

BE

4

R/Y

5

V

(BN on FXST)

6

BK

HOME

7-30 2013 Softail Service: Electrical

7.16

TAIL LAMP: FLSTN

BULB REPLACEMENT

See

Figure 7-39

. To change a bulb, remove the lens (4), turn

the bulb 1/4 turn counterclockwise while pressing the bulb into
the lamp housing (3), and remove the bulb. Replace the bulb
and install the lens.

TAIL LAMP REPLACEMENT

TORQUE VALUE

FASTENER

6.8-10.2 Nm

60-90

in-lbs

License plate support
fasteners: FLSTN

6.8-10.2 Nm

60-90

in-lbs

Tail lamp fasteners: FLSTN

0.9-3.4 Nm

8-30

in-lbs

Tail lamp connector cover
fastener: FLSTN

3.4-5.6 Nm

30-50

in-lbs

License plate bracket
fasteners: FLSTN

1.

Remove rear fender. See

2.33 REAR FENDER: FLSTN

.

2.

See

Figure 7-40

. Remove reflector (1). Remove license

plate bracket fasteners (6).

3.

Remove bolt (2), washer (4) and nut (5) securing clamp
to license plate bracket.

4.

See

Figure 7-41

. Remove fastener (1). Disengage tail

lamp connector cover (2) from clip (3).

2

5

6

4

3

1

sm02687

1. Screws (3)
2. Tail lamp connector
3. Lamp housing
4. Lens
5. Nuts (3)
6. Rubber grommet

Figure 7-39. Tail Lamp Assembly

5

4

1

2

3

6

sm02688

1. Reflector
2. Bolt
3. Clamp
4. Washer
5. Nut
6. Fasteners (2)

Figure 7-40. License Plate Bracket

3

2

1

sm02689

1. Fastener
2. Tail lamp connector cover
3. Clip

Figure 7-41. Tail Lamp Connector Cover

HOME

2013 Softail Service: Electrical 7-31

5.

See

Figure 7-42

. Disconnect tail lamp connector (2).

6.

See

Figure 7-43

. Remove plastic covers (3) from tail lamp

threads. Remove fasteners (1).

7.

Push grommet (2) to outside of fender.

8.

See

Figure 7-44

. If license plate support (1) was removed,

install clip on inside of fender and tighten fasteners (2) to
60-90

in-lbs

(6.8-10.2 Nm).

NOTE

Before removing tail lamp wires from connector, or harness
from fender clips, carefully note routing for reinstallation.

9.

Remove tail lamp wire terminals from connectors. See

A.13 DEUTSCH DT SEALED CONNECTORS

.

10. Install

new

terminals into connector. See

A.13 DEUTSCH

DT SEALED CONNECTORS

.

11. See

Figure 7-43

. To install tail lamp, route harness through

hole in fender and lubricate rubber grommet (2) with
alcohol or glass cleaner. Place grommet into position.

12. Place tail lamp into position and install fasteners (1).

Tighten fasteners to 60-90

in-lbs

(6.8-10.2 Nm). Install

plastic covers (3).

13. See

Figure 7-42

. Connect tail lamp connector (2).

14.

Figure 7-41

. Slide tail lamp connector cover (2) into clip

(3). Install fastener (1) and tighten to 8-30

in-lbs

(0.9-3.4

Nm).

15. See

Figure 7-40

. Place license plate bracket in place on

tail lamp. Install but do not tighten license plate bracket
fasteners (6). Install clamp (3). Install bolt (2), washer (4)
and nut (5).

16. Tighten license plate bracket fasteners to 30-50

in-lbs

(3.4-5.6 Nm).

3

2

1

sm02690

1. Left turn signal connector [19]
2. Tail lamp connector [93]
3. Right turn signal connector [18]

Figure 7-42. Tail Lamp Connector

2

3

1

sm02691

1. Fasteners (2)
2. Grommet
3. Plastic covers

Figure 7-43. Tail Lamp

2

1

sm02692

1. License plate support
2. Fasteners

Figure 7-44. License Plate Support

HOME

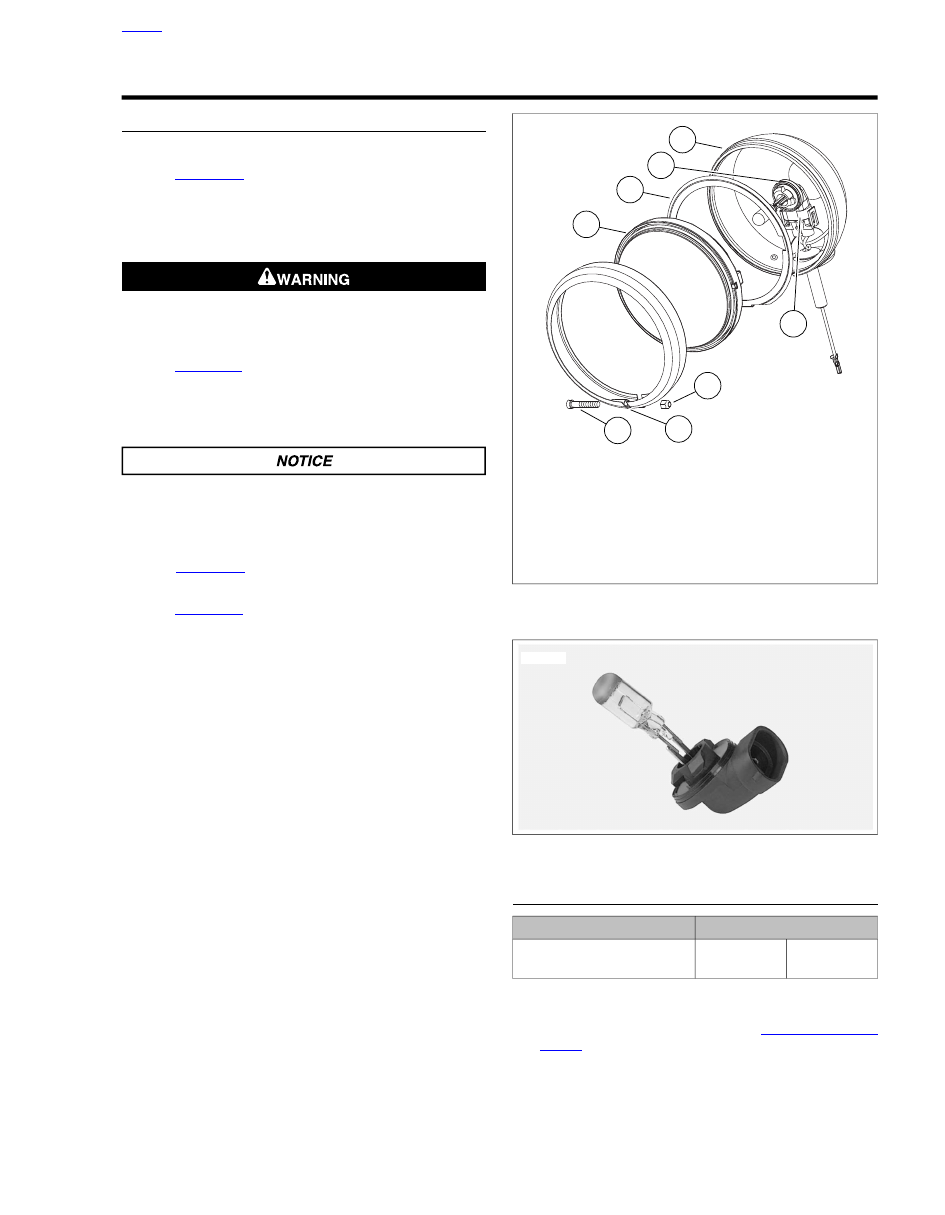

7-32 2013 Softail Service: Electrical

7.17

AUXILIARY LAMPS: FLSTC, FLSTN

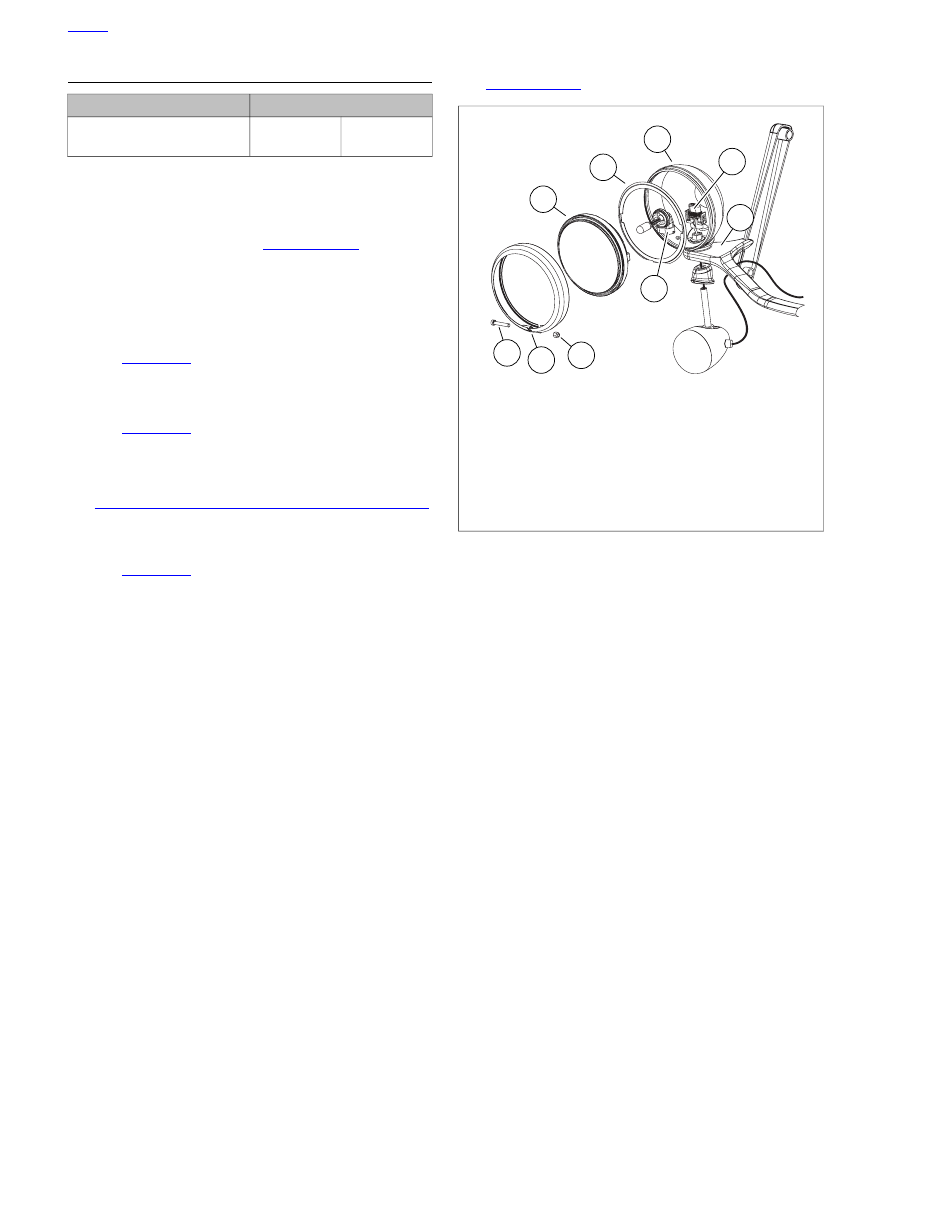

AUXILIARY LAMP BULB

Removal

1.

See

Figure 7-45

. Loosen trim ring fastener (1) as required

to pull trim ring (2) from lip of auxiliary lamp housing (5).

2.

Disconnect auxiliary lamp connector (4) from bulb (6).

3.

Remove nesting ring (7) at back of auxiliary lamp (8).

Handle bulb carefully and wear eye protection. Bulb con-
tains gas under pressure, which, if not handled carefully,
could cause serious eye injury. (00062b)

4.

See

Figure 7-46

. Rotate bulb/pin housing 1/4 turn counter-

clockwise and remove from auxiliary lamp. Discard bulb/pin
housing.

Installation

Never touch the quartz bulb. Fingerprints will etch the
glass and decrease bulb life. Handle the bulb with paper
or a clean, dry cloth. Failure to do so could result in bulb
damage. (00210b)

1.

See

Figure 7-46

. Install

new

bulb/pin housing in auxiliary

lamp and rotate 1/4 turn clockwise.

2.

See

Figure 7-45

. Place nesting ring (7) at back of auxiliary

lamp (8) with the concave side up.

3.

Connect auxiliary lamp connector (4) to bulb (6).

4.

Place nesting ring over edge of lamp housing (5). Rotate
nesting ring until index tab engages slot at bottom of lamp
housing.

5.

Holding nesting ring in place, rotate auxiliary lamp so that
index tabs at back engage slots in nesting ring.

6.

Install trim ring (2) over lip of lamp housing. Rotate trim
ring so that fastener (1) is centered at bottom, and then
tighten fastener until snug.

6

8

7

5

4

3

2

1

sm02693

1. Trim ring fastener
2. Trim ring
3. Nut
4. Connector
5. Auxiliary lamp housing
6. Bulb
7. Nesting ring
8. Auxiliary lamp

Figure 7-45. Auxiliary Lamp Bulb: Typical

sm02694

Figure 7-46. Auxiliary Lamp Bulb/Pin Housing

FLSTC MODELS

TORQUE VALUE

FASTENER

8.1-13.6 Nm

72-120

in-lbs

Auxiliary lamp bracket:
FLSTC, FLSTN

Auxiliary Lamp Bracket Removal

1.

Detach quick release windshield. See

2.43 WINDSHIELD:

FLSTC

.

HOME

2013 Softail Service: Electrical 7-33

2.

Detach wiring.

a.

Remove fuel tank fasteners and slide tank back to
reveal connectors. See

4.6 FUEL TANK

.

b.

Disconnect 2-place Multilock auxiliary lamp connector
[73] under fuel tank, left side.

c.

Disconnect 6-place Multilock front turn signal con-
nector [31] under fuel tank.

3.

See

Figure 7-47

. Remove upper and lower bracket hard-

ware (6, 7) and spacer (8). Remove auxiliary lamp bracket
(9).

Auxiliary Lamp Bracket Installation

1.

See

Figure 7-47

. Place auxiliary lamp bracket (9) in posi-

tion. Loosely install upper and lower bracket hardware (6,
7). Verify that spacers (8) are installed on upper fasteners.

2.

Attach auxiliary lamp housings (11) to bracket if necessary.
See Auxiliary Lamp Housing Installation later in this sec-
tion.

3.

Connect wiring for front turn signals [31] and auxiliary
lamps [73].

4.

Tighten the auxiliary lamp bracket hardware (6, 7) to 72-
120

in-lbs

(8.1-13.6 Nm).

5.

Slide fuel tank into position and install fasteners. See

4.6 FUEL TANK

.

6.

Place windshield in position. Adjust windshield height so
that top of windshield is at rider's eye level while seated
on motorcycle and fasten securely. See

2.43 WIND-

SHIELD: FLSTC

.

Auxiliary Lamp Housing Removal

1.

See

Figure 7-47

. Remove screws (5) that secure the turn

signal lamps (1) to the mounting bracket (3).

2.

Detach auxiliary lamp connector [73].

a.

Remove fuel tank fasteners and slide tank back to
reveal connectors. See

4.6 FUEL TANK

.

b.

Disconnect 2-place Multilock auxiliary lamp connector
[73] under fuel tank, left side.

c.

Remove auxiliary lamp terminals. See

A.20 TYCO

070 MULTILOCK UNSEALED CONNECTOR

in the

appendix.

3.

Remove appropriate terminal(s) from socket housing.

4.

Use a flare nut socket to remove the nuts (2) that secure
the auxiliary lamp housings (11) to bracket. Remove aux-
iliary lamp and pull wires through vinyl conduit.

Auxiliary Lamp Housing Installation

1.

See

Figure 7-47

. Place auxiliary lamp housings (11) in

position. Use a flare nut socket to snug the nut (2) that
secures the lamp to the bracket.

2.

Push lamp wires back into the vinyl conduit. Insert wire
terminals into connector. Route the harness back into
position and mate connectors.

3.

Aim auxiliary lamps. See

7.17 AUXILIARY LAMPS:

FLSTC, FLSTN, Adjustment: FLSTC/FLSTN Models

.

4.

Install the screws (5) that secure the turn signal lamps to
the mounting bracket (3).

HOME

7-34 2013 Softail Service: Electrical

8

9

4

3

2

1

5

10

17

18

11

14

13

12

15

16

7

6

sm02695

10.

1.

Auxiliary lamp connector

Turn signal lamp

2.

11.

Nut

Auxiliary lamp housing

12.

3.

Toggle switch nut

Mounting bracket

4.

13.

Clamp block

Label

14.

5.

Toggle switch

Screw

6.

15.

Bracket hardware, upper

Auxiliary lamp wiring harness

16.

7.

Cable strap

Bracket hardware, lower

8.

17.

Spacer

Belleville Washer

18.

9.

Swivel block

Lamp bracket

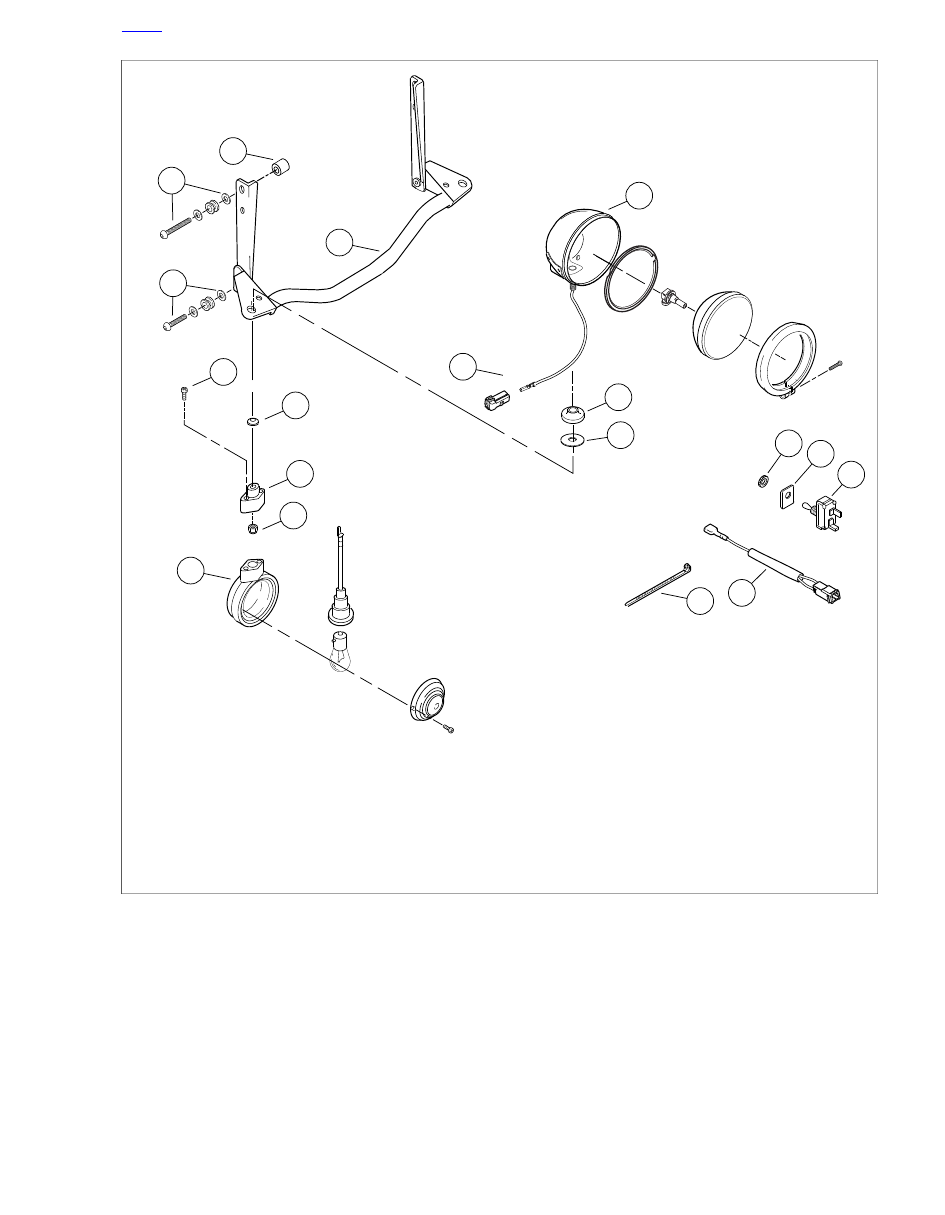

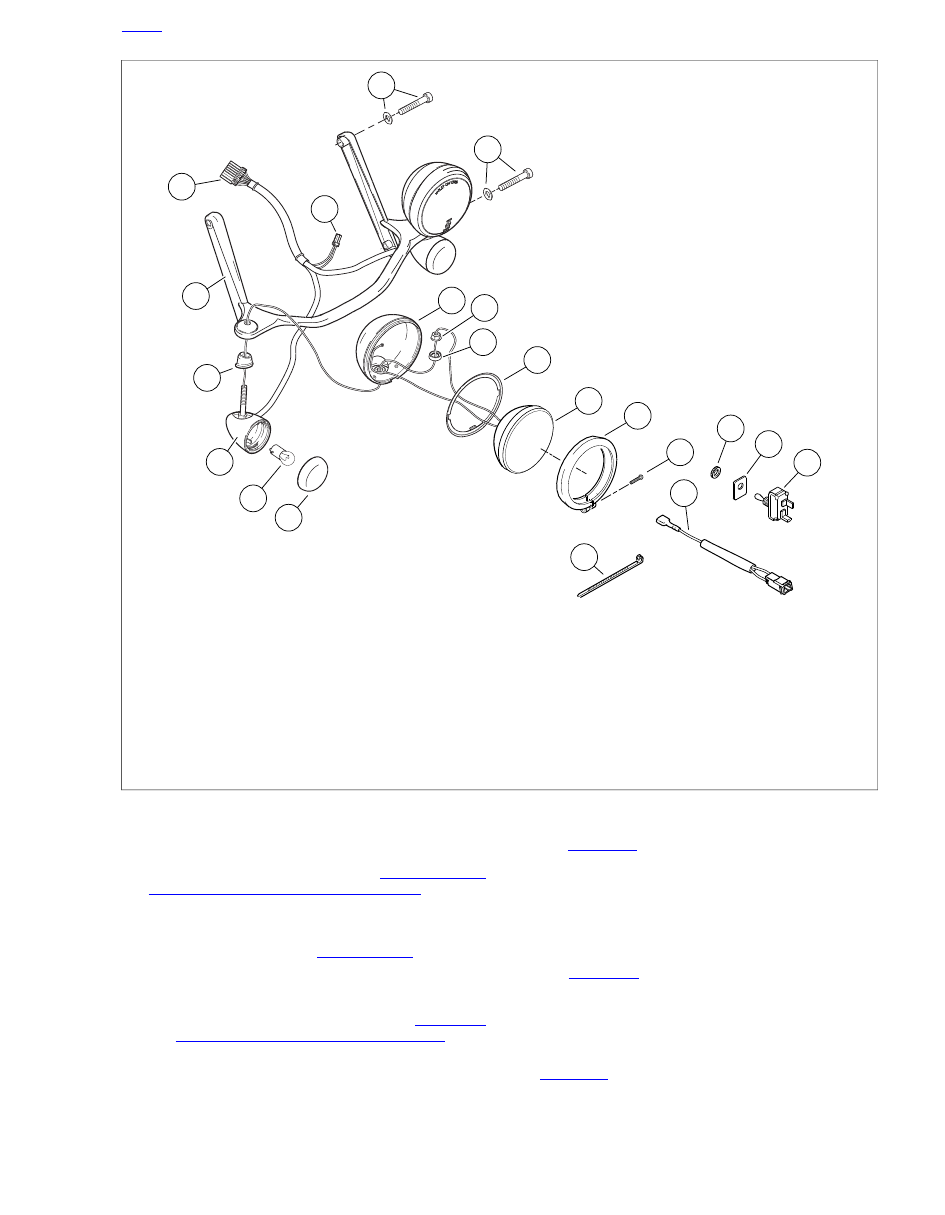

Figure 7-47. Auxiliary Lamp Bracket: FLSTC

HOME

2013 Softail Service: Electrical 7-35

FLSTN MODELS

TORQUE VALUE

FASTENER

8.1-13.6 Nm

72-120

in-lbs

Auxiliary lamp bracket:
FLSTC, FLSTN

Auxiliary Lamp Bracket Removal

1.

Detach wiring.

a.

Remove fuel tank fasteners and slide tank back to
reveal connectors. See

4.6 FUEL TANK

.

b.

Disconnect 2-place Multilock auxiliary lamp connector
[73] under fuel tank, left side.

c.

Disconnect 6-place Multilock front turn signal con-
nector [31] under fuel tank.

2.

See

Figure 7-49

. Remove upper and lower bracket hard-

ware (8, 9). Remove auxiliary lamp bracket.

Auxiliary Lamp Bracket Installation

1.

See

Figure 7-49

. Place auxiliary lamp bracket (5) in posi-

tion. Loosely install upper and lower bracket hardware (8,
9).

2.

Attach auxiliary lamps to bracket if necessary. See

7.17 AUXILIARY LAMPS: FLSTC, FLSTN, FLSTN Models

.

3.

Connect wiring for front turn signals [31] and auxiliary
lamps [73].

4.

See

Figure 7-49

. Tighten the auxiliary lamp bracket hard-

ware (8, 9) to 72-120

in-lbs

(8.1-13.6 Nm).

5.

Slide fuel tank into position and install fasteners. See

4.6 FUEL TANK

.

4

5

6

7

8

9

1

2

3

sm02696

1. Trim ring fastener
2. Trim ring
3. Nut
4. Bulb
5. Auxiliary lamp bracket
6. Connector
7. Auxiliary lamp housing
8. Nesting ring
9. Auxiliary lamp

Figure 7-48. Auxiliary Lamp Bracket: Typical

HOME

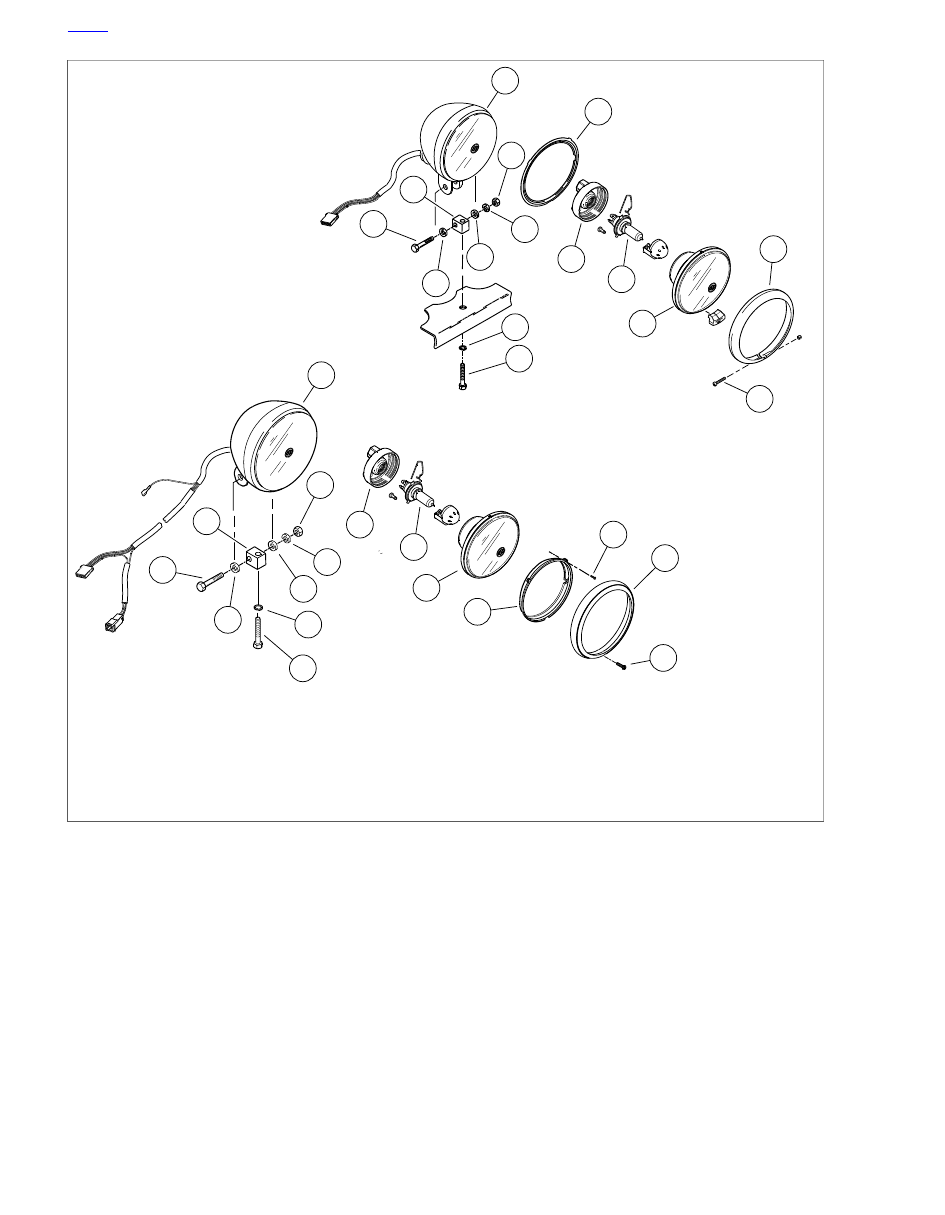

7-36 2013 Softail Service: Electrical

3

2

1

4

5

6

7

18

17

16

15

14

13

12

11

10

19

20

21

9

8

sm02697

12.

1.

Collar (2)

Turn signal lens

2.

13.

Turn signal bulb

Nesting ring (2)

14.

3.

Auxiliary lamp

Turn signal lamp

4.

15.

Adapter (2)

Trim ring

16.

5.

Trim ring fastener

Auxiliary lamp bracket

6.

17.

Main harness connector [31]

Toggle switch nut

18.

7.

Label

Auxiliary lamp connector [73]

8.

19.

Bracket hardware, upper (2)

Toggle switch

20.

9.

Auxiliary lamp wiring harness

Bracket hardware, lower (2)

10.

21.

Auxiliary lamp housing

Cable strap

11. Nut (2)

Figure 7-49. Auxiliary Lamp Bracket: FLSTN

Auxiliary Lamp Housing Removal

1.

Remove auxiliary lamp bulb. See

7.17 AUXILIARY

LAMPS: FLSTC, FLSTN, Auxiliary Lamp Bulb

.

2.

Detach auxiliary lamp connector [73].

a.

Remove fuel tank fasteners and slide tank back to
reveal connectors. See

4.6 FUEL TANK

.

b.

Disconnect 2-place Multilock auxiliary lamp connector
[73] under fuel tank, left side.

c.

Remove auxiliary lamp terminals. See

A.20 TYCO

070 MULTILOCK UNSEALED CONNECTOR

.

3.

Remove appropriate terminal(s) from auxiliary lamp bulb
socket housing.

4.

See

Figure 7-49

. Remove nut (11) that secures auxiliary

lamp housing (10) and turn signal lamp (3) to auxiliary
lamp bracket (5). Remove auxiliary lamp and turn signal
lamp.

5.

Remove adapter (4) from turn signal lamp.

Auxiliary Lamp Housing Installation

1.

See

Figure 7-49

. Install adapter (4) on turn signal lamp

(3). Install turn signal lamp in auxiliary lamp bracket (5).

2.

Install auxiliary lamp housing (10) over turn signal lamp
threads.

NOTE

See

Figure 7-50

. In next step, be sure top of collar (1) is facing

up.

HOME

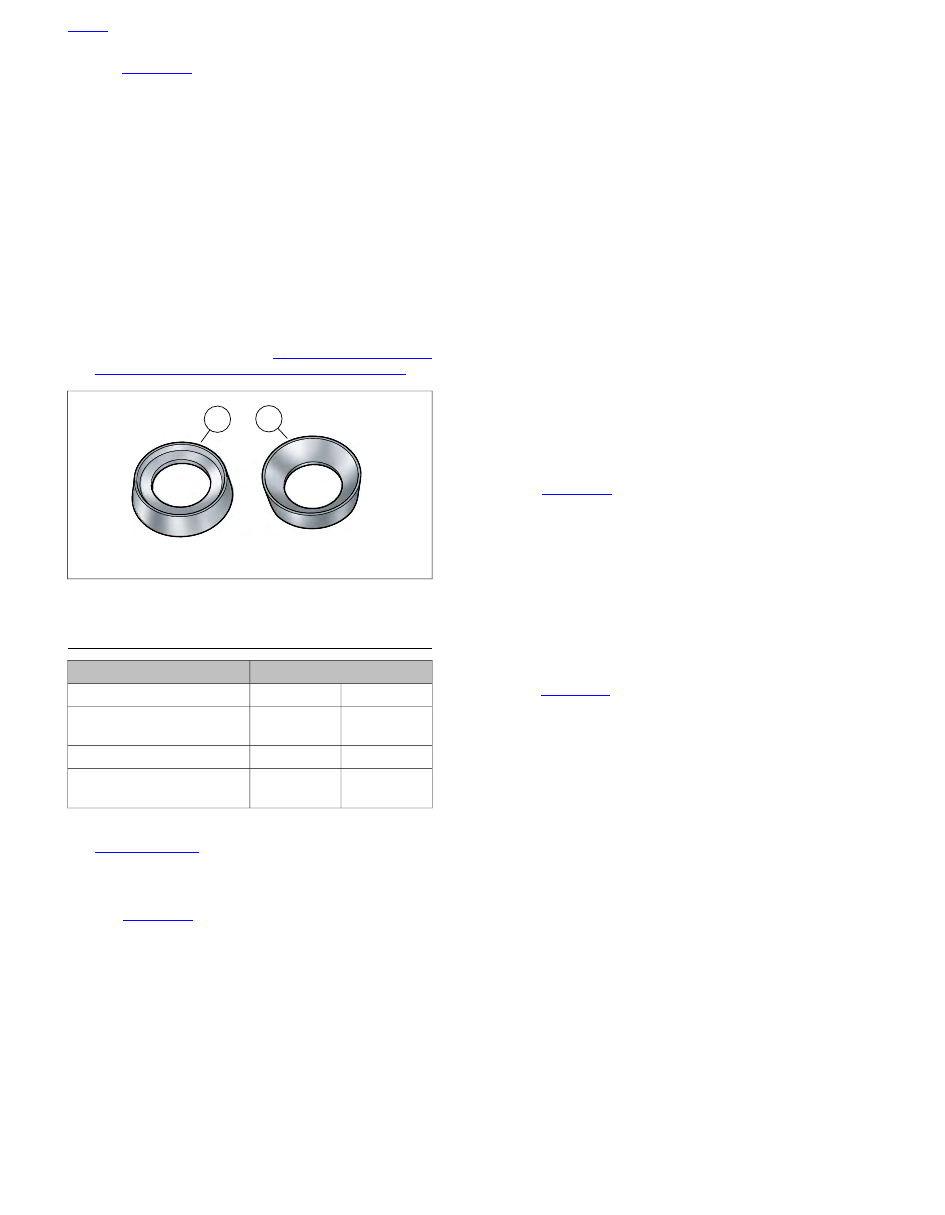

2013 Softail Service: Electrical 7-37

3.

See

Figure 7-49

. Install collar (12) and nut (11) over turn

signal lamp wire. Tighten nut finger tight. Do not fully
tighten nut at this time.

4.

Place auxiliary lamp ring at back of

new

lamp with the

concave side up.

5.

Install terminals into auxiliary lamp bulb socket housing.

6.

Install lamp fitting auxiliary lamp ring over edge of lamp
housing. Rotate auxiliary lamp ring so that index tab
engages slot at bottom of lamp housing.

7.

Holding auxiliary lamp ring in place, rotate lamp so that
index tab at back engages slot in auxiliary lamp ring.

8.

Install lamp door over lip of lamp housing. Rotate lamp
door so that screw is centered at bottom, and then tighten
door screw until snug.

9.

Adjust auxiliary lamps. See

7.17 AUXILIARY LAMPS:

FLSTC, FLSTN, Adjustment: FLSTC/FLSTN Models

.

2

1

sm02698

1. Top of collar
2. Bottom of collar

Figure 7-50. Collar

ADJUSTMENT: FLSTC/FLSTN MODELS

TORQUE VALUE

FASTENER

20.3-24.4 Nm

15-18 ft-lbs

Auxiliary lamp nut, FLSTC

4.1-6.8 Nm

36-60

in-lbs

Signal lamp mounting bracket
screws

20.3-24.4 Nm

15-18 ft-lbs

Auxiliary lamp nut, FLSTN

4.1-6.8 Nm

36-60

in-lbs

Signal lamp mounting bracket
screws

1.

Check headlamp alignment. Adjust if necessary. See

7.14 HEADLAMP

.

2.

With a rider seated on the motorcycle and the front wheel
pointed straight ahead, turn on the headlamp high beam.

3.

See

Figure 7-51

. Mark the center of the headlamp high

beam by making a vertical line through the horizontal line
already drawn on the wall. Properly adjusted, the beam
should project an equal area of light to the left and right
of the vertical centerline (1).

4.

Turn the headlamp off.

5.

Measure the distance from the headlamp horizontal
centerline down to the horizontal centerline of the left
auxiliary lamp. Now measure the distance from the head-
lamp vertical centerline out to the vertical centerline of the
same lamp.

6.

Repeat measurements performed in previous step on right
auxiliary lamp.

7.

From the headlamp high beam centerlines, perform the
measurements taken in previous steps to locate the left
and right auxiliary lamp centerlines on the wall (2, 3).

8.

Turn on the headlamp high beam again. With a rider
seated on the motorcycle, verify that it is still aligned with
the horizontal and vertical centerlines.

9.

Turn on the headlamp low beam and cover both the
headlamp and the right auxiliary lamp. Adjust the left
auxiliary lamp so the entire high intensity zone is both
below and to the right of the centerlines (4).

10. Leave the headlamp covered. Remove cover from right

auxiliary lamp and place over left auxiliary lamp. Adjust
the right auxiliary lamp so the entire high intensity zone is
both below and to the right of the centerlines (5).

11. Tighten auxiliary lamps on FLSTC models.

a.

See

Figure 7-47

. Loosen screws (5) to detach turn

signal lamps (1) from mounting bracket (3).

b.

Insert flare nut socket at bottom of turn signal
mounting bracket and tighten locknut to 15-18 ft-lbs
(20.3-24.4 Nm).

c.

Start two screws to secure turn signal lamp to
mounting bracket. Verify that conduit fits in slot at
back of bracket and is not pinched. Alternately tighten
screws to 36-60

in-lbs

(4.1-6.8 Nm).

12.

FLSTN:

Tighten auxiliary lamps.

a.

See

Figure 7-49

. Loosen trim ring fastener (16) and

remove trim ring (15) from auxiliary lamp housing
(10).

NOTE

Minimize auxiliary lamp movement while tightening to
maintain alignment.

b.

While holding auxiliary lamp steady, tighten nut (11)
to 15-18 ft-lbs (20.3-24.4 Nm).

c.

Install lamp fitting auxiliary lamp ring over edge of
lamp housing. Rotate auxiliary lamp ring to engage
index tab with slot at bottom of lamp housing.

d.

Start two screws securing turn signal lamp to
mounting bracket. Verify that conduit fits in slot at
back of bracket and is not pinched. Tighten screws
to 36-60

in-lbs

(4.1-6.8 Nm).

13. Verify auxiliary lamp alignment.

HOME

7-38 2013 Softail Service: Electrical

5

4

3

2

1

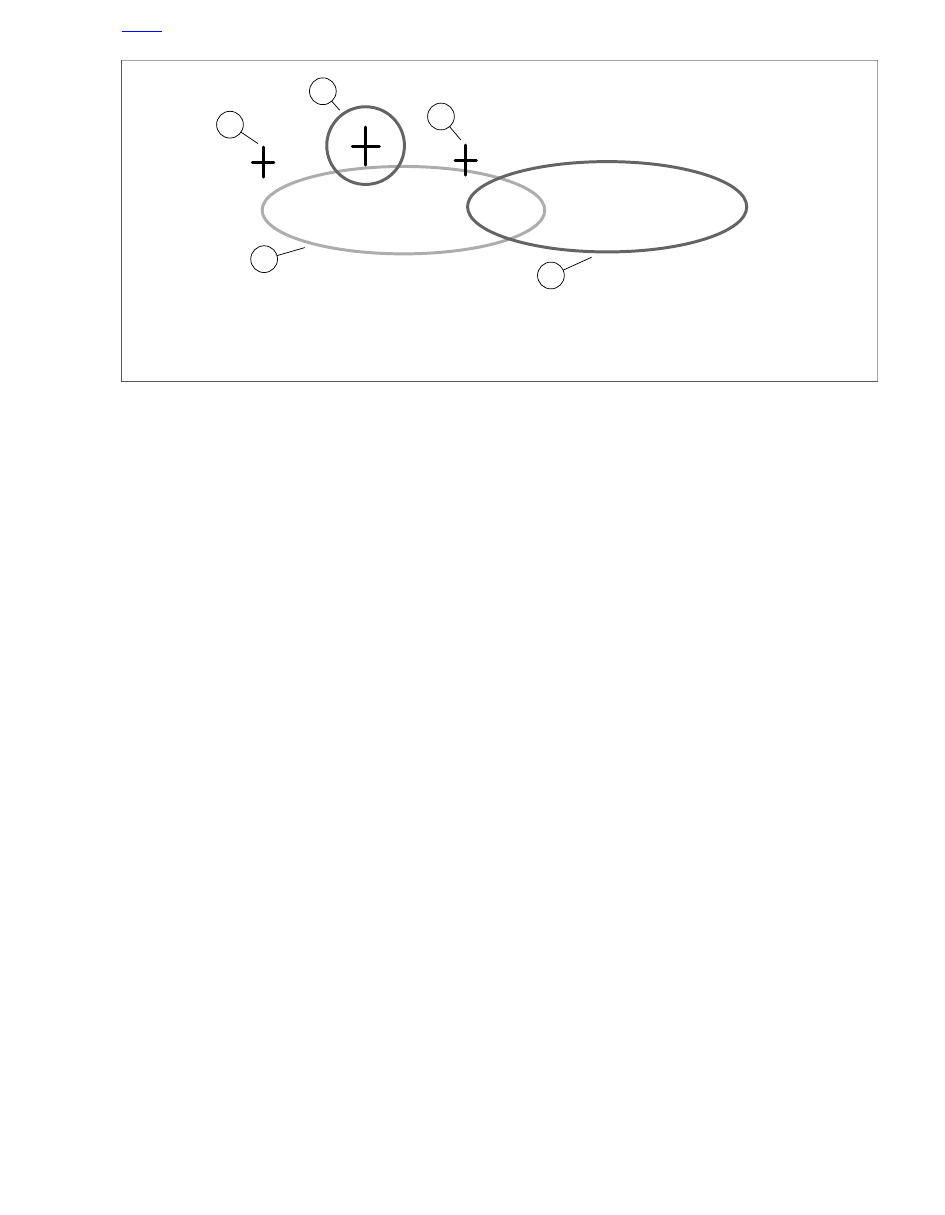

sm02699

1. Adjust headlamp high beam for proper height and lateral alignment
2. Locate left side auxiliary lamp relative to high beam centerlines
3. Locate right side auxiliary lamp relative to high beam centerlines
4. Adjust high intensity beam below and right of left side auxiliary lamp centerlines
5. Adjust high intensity beam below and right of right side auxiliary lamp centerlines

Figure 7-51. Auxiliary Lamp Aiming

HOME

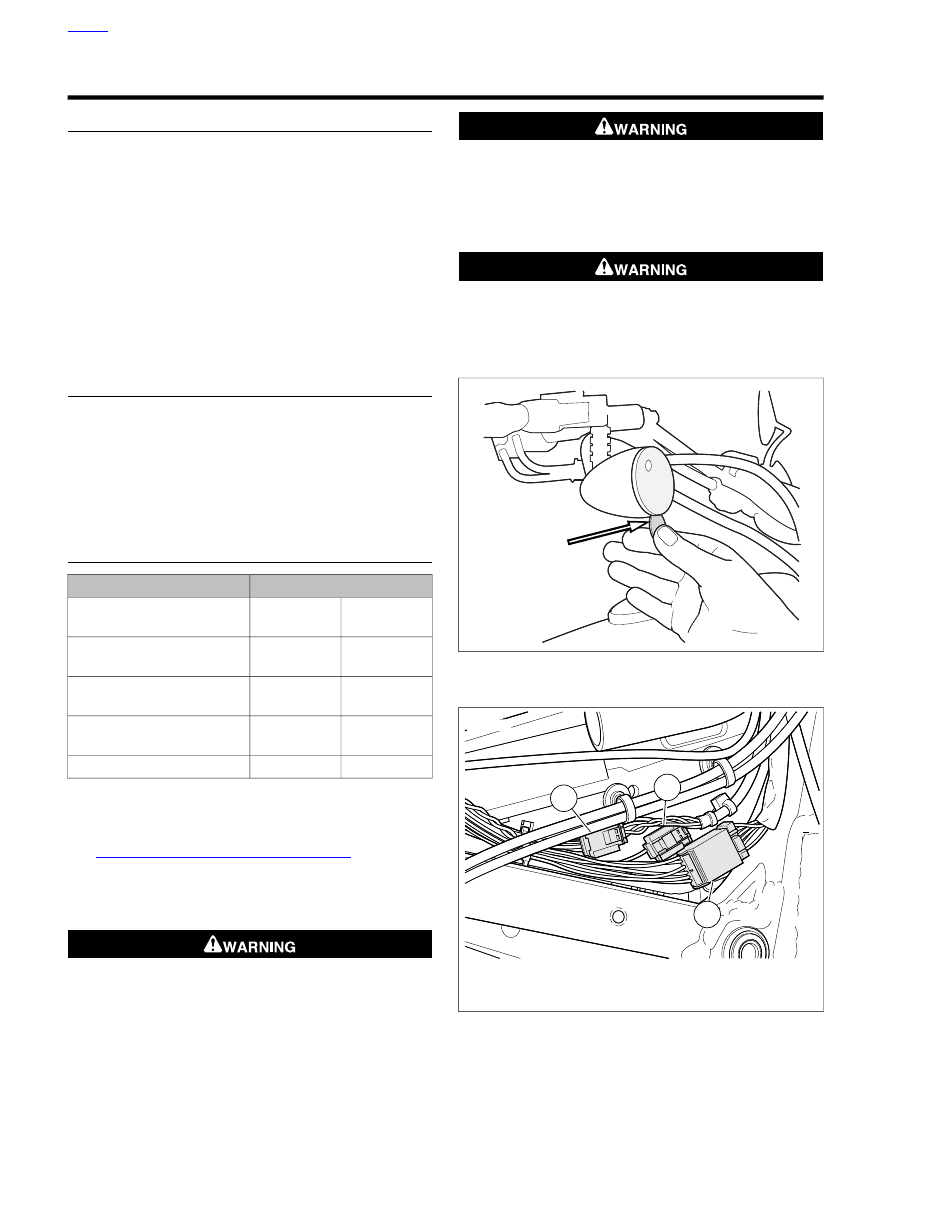

2013 Softail Service: Electrical 7-39

7.18

TURN SIGNALS AND RUNNING LIGHTS

BULB REPLACEMENT: BULLET STYLE

1.

Locate latch slot on circumference of turn signal lamp lens.
Insert a small flat blade screw driver or coin and turn 1/4
turn to remove lens.

2.

Push bulb in and rotate 1/4 turn counterclockwise to
remove.

3.

Inspect contacts in socket. If necessary, clean contacts
with a small wire brush and electrical contact cleaner.

4.

Evenly apply dielectric grease to the contacts and bottom
of the

new

bulb.

5.

Push and rotate

new

bulb into socket.

6.

Snap in and rotate lens to position latch slot on bottom.

BULB REPLACEMENT: FLAT LENS STYLE

To change a bulb, remove the lens, turn the bulb 1/4 turn
counterclockwise while pressing the bulb into the housing, and
remove the bulb. Replace the bulb and install the lens.

NOTE

If after replacing a bulb, the turn signal or running lamp will not
light, check the wiring, the ground at the socket and/or the
switch.

LAMP REPLACEMENT

TORQUE VALUE

FASTENER

16.3-21.7 Nm

12-16 ft-lbs

Rear turn signal housing
fastener: FXS, FLS

28.5-36.6 Nm

21-27 ft-lbs

Rear fender support to fender
fasteners: FXS, FLS

16.3-21.7 Nm

12-16 ft-lbs

Rear turn signal housing
fastener

20.4-25.8 Nm

15-19 ft-lbs

Turn signal bar screws:
FLSTN

0.9-3.4 Nm

8-30

in-lbs

Tail lamp fastener: FLSTN

All Models

NOTE

See

7.17 AUXILIARY LAMPS: FLSTC, FLSTN

for front turn

signal replacement on FLSTC and FLSTN models. For all other
models, follow the instructions below.

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

3.

Change turn signal lamp following the steps outlined in
one of the procedures which follow.

4.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

5.

Install seat.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

6.

Turn ignition on and test for proper turn signal operation.

sm02701

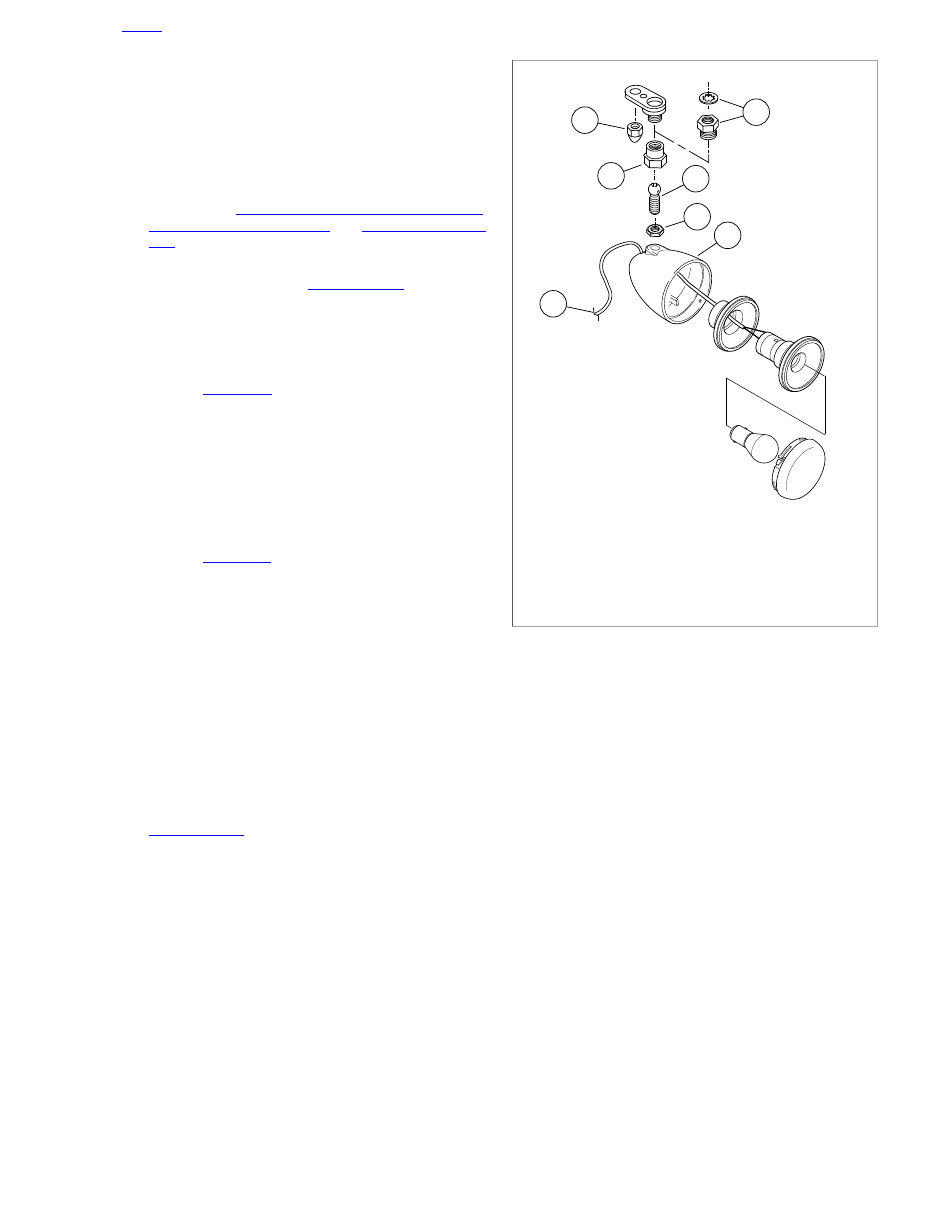

Figure 7-52. Lens Cap Removal

1

2

3

sm07233

1. Right hand controls [22-1]
2. Right hand controls [22-2]
3. Front turn signals [31]

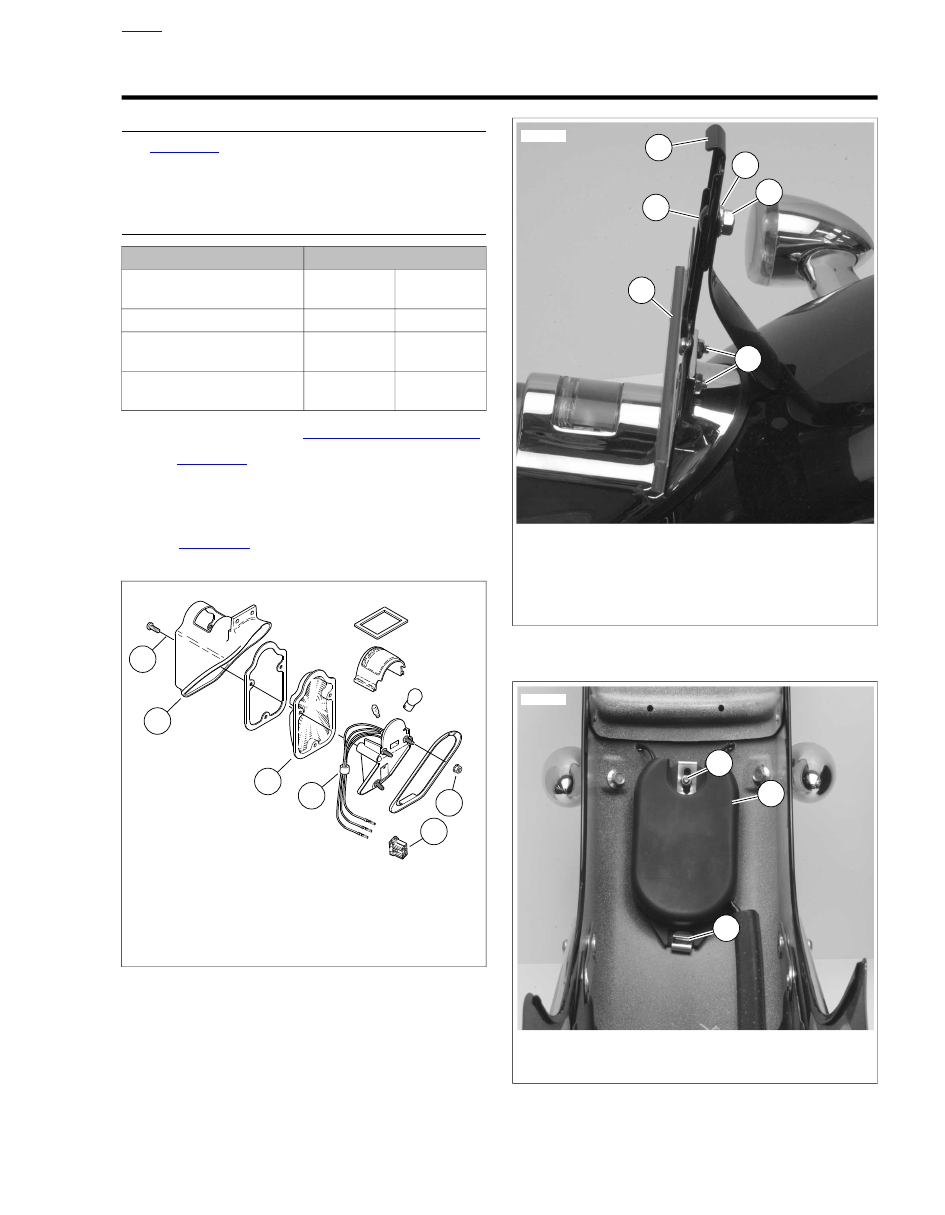

Figure 7-53. Under Fuel Tank Right Side

HOME

7-40 2013 Softail Service: Electrical

Front Turn Signals

NOTE

Before removing turn signal wires, carefully note routing. In
particular, pay close attention to the locations of cable straps
which must be replaced.

1.

All But FLSTC, FLSTN:

The turn signal wiring is hard

wired to the handlebar switch assemblies. Remove switch
assembly. See

7.35 HANDLEBAR CONTROL MODULES

,

2.24 HANDLEBARS: FLSTF/B

, and

2.25 HANDLEBARS:

FXS

.

2.

FLSTC, FLSTN:

Remove fuel tank to reveal front turn

signal connector [31]. See

4.6 FUEL TANK

.

3.

FLSTC, FLSTN:

Disconnect [31] and remove terminals

from turn signal connector.

4.

All but FLSTC, FLSTN:

Detach front turn signals from

mounting point.

a.

See

Figure 7-54

. On right side, hold retainer (6) and

loosen ball stud clamp (4) to remove turn signal.

b.

On left side, remove nut (5) from mirror, loosen jamnut
and remove ball stud clamp (4) to detach turn signal.

5.

All But FLSTC, FLSTN:

Detach front turn signals from

mounting point.

a.

Hold retainer (6) and loosen ball stud clamp (4) to
remove turn signal.

b.

See

Figure 7-55

. On left side, loosen locknut (3) from

turn signal bracket (2), remove ball stud (6) to detach
turn signal.

6.

Install

new

front turn signal.

a.

Attach signal to mounting point as appropriate to
model being serviced.

b.

FLSTC, FLSTN:

Route wiring to connector [31] loca-

tion and install terminals in connector. Attach con-
nectors.

c.

Verify that turn signal points straight ahead.

7.

All But FLSTC, FLSTN:

Install handlebar switch assembly,

handlebars, switch housing.

8.

Slide fuel tank into position and install fasteners. See

4.6 FUEL TANK

.

1

2

3

4

5

6

7

sm02721

1. Turn signal
2. Jamnut
3. Ball stud
4. Ball stud clamp
5. Nut (left side only)
6. Retainer and washer (right side only)
7. To handlebar switch assembly (hardwired)

Figure 7-54. Front Turn Signals: FXST, FLSTF/B, FXS

HOME

2013 Softail Service: Electrical 7-41

5

2

3

1

4

6

7

sm07173

1. Mirror
2. Turn signal bracket
3. Locknut
4. Acorn nut
5. Lockwasher
6. Ball stud
7. Set screw

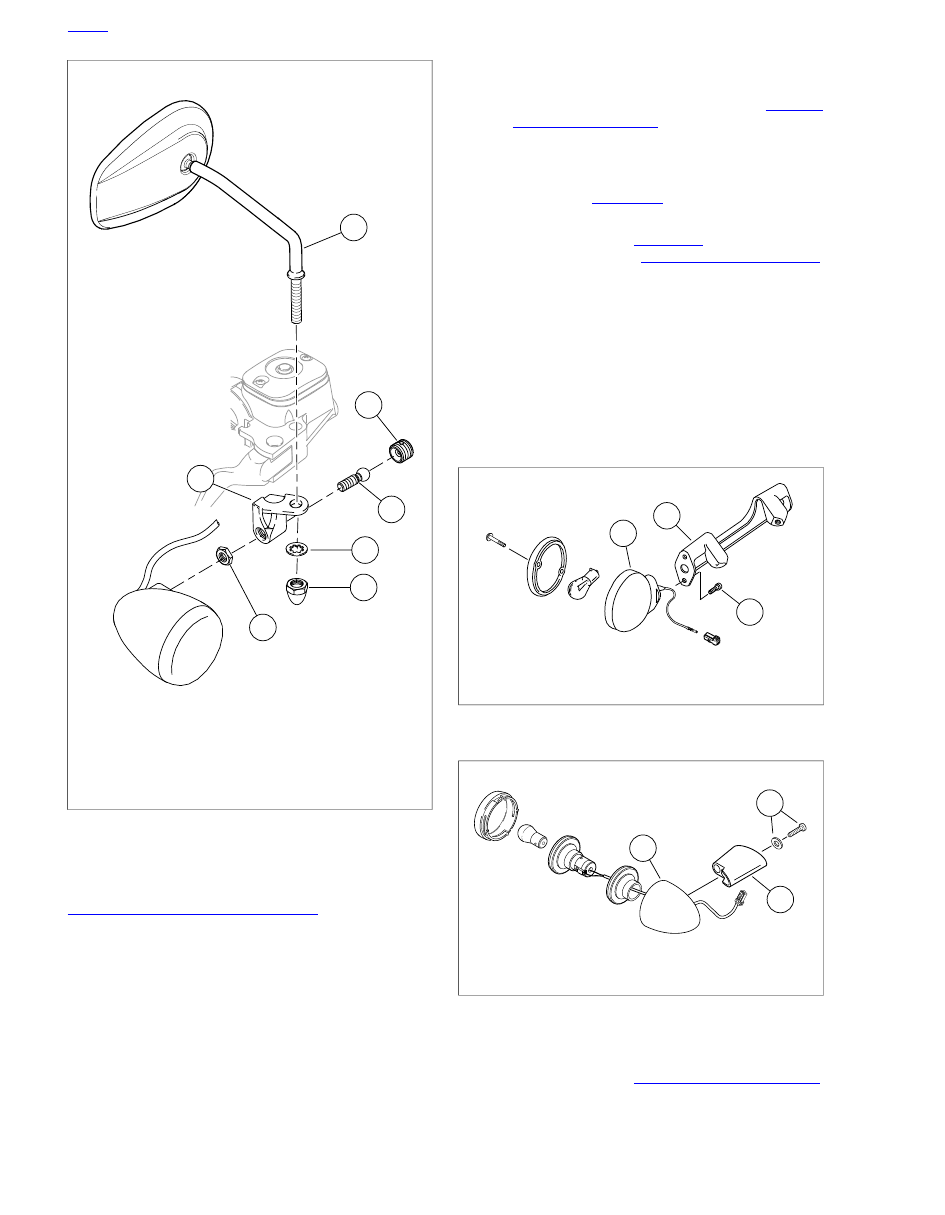

Figure 7-55. Front Turn Signals: FLS, FLSTFB, FXS

Front Turn Signals: FLSTC, FLSTN

For lamp replacement of FLSTC, and FLSTN models, see

7.17 AUXILIARY LAMPS: FLSTC, FLSTN

.

Rear Turn Signals: All But FLSTN, FXS, FLS,
FXSB

NOTE

Before removing turn signal wires, carefully note routing. In
particular, pay close attention to the locations of cable straps
which must be replaced.

1.

Disconnect turn signal wiring.

a.

Disconnect right turn signal [18] and left turn signal
[19] connectors from within tail lamp. See

7.15 TAIL

LAMP: ALL BUT FLSTN

.

b.

Remove wire terminals from turn signal connectors.

2.

Detach turn signal from mount.

a.

FLSTC:

see

Figure 7-56

. Remove the screw (1) to

detach turn signal from mount (2).

b.

All but FLSTC:

see

Figure 7-57

. Detach fender sup-

port hardware. See

2.30 REAR FENDER: FXST

.

Remove screw and washer (1) from inside fender
support to detach turn signal from mount (2).

3.

Install

new

rear turn signal.

a.

Attach signal to mounting point as appropriate to
model being serviced.

All but FLSTC:

install rear

fender support.

b.

Route wiring to connector location and install terminals
in connector. Attach connectors.

c.

Verify that turn signal points straight behind.

1

2

3

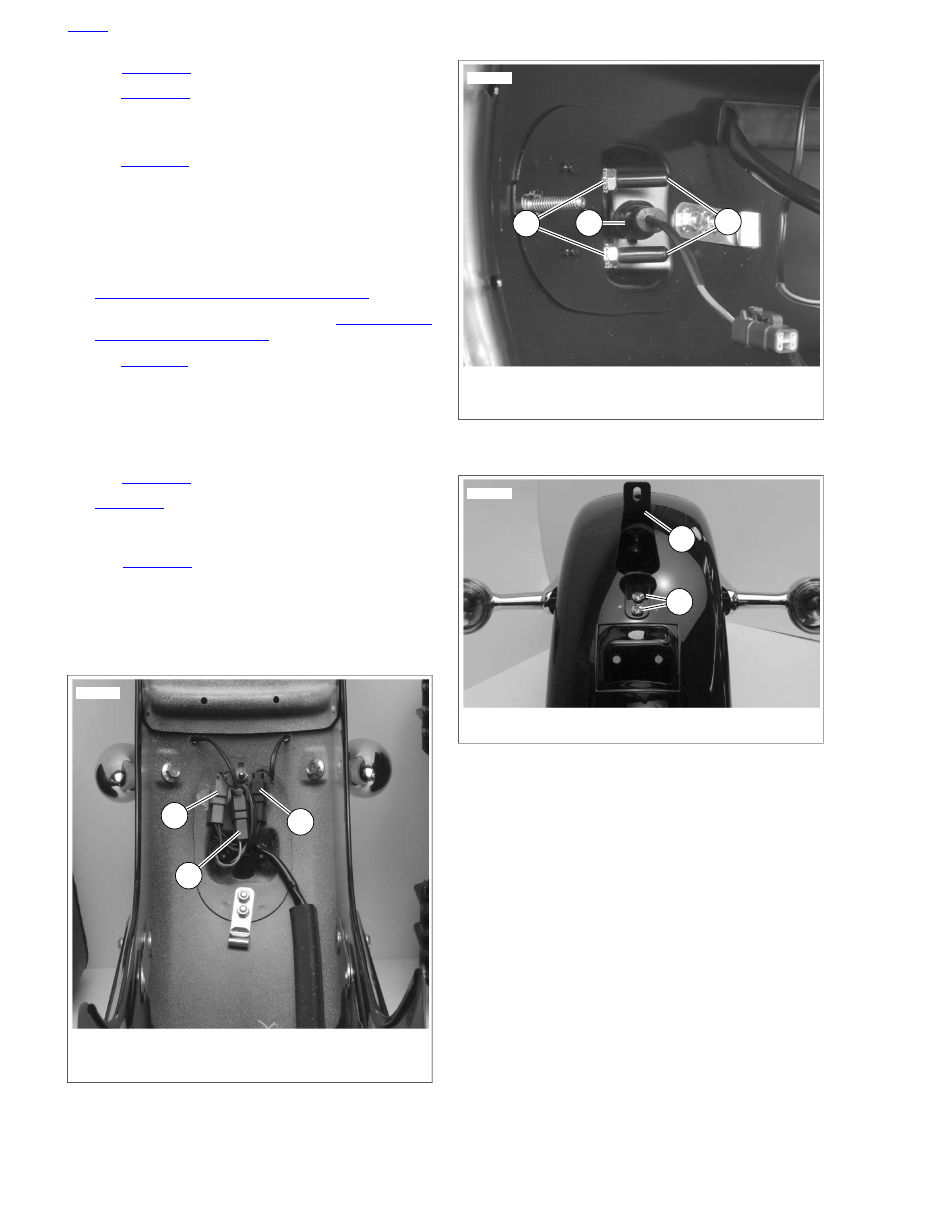

sm02723

1. Screw
2. Turn signal mount
3. Turn signal

Figure 7-56. Rear Turn Signals: FLSTC

2

3

1

sm02724

1. Screw and washer
2. Turn signal mount: all but FLSTC
3. Turn signal

Figure 7-57. Rear Turn Signals: All but FLSTC

Rear Turn Signals: FLS, FXS

1.

Remove rear fender. See

2.31 REAR FENDER: FLS, FXS

.

HOME

7-42 2013 Softail Service: Electrical

2.

See

Figure 7-58

. Remove fasteners (2) securing fender

support to fender.

3.

Disconnect pins from 4-Pin connector [18, 19] (1) as
needed. Refer to

Table 7-8

or

Table 7-10

. See

A.16 DEUTSCH DTM SEALED SOLID BARREL MINI
TERMINAL REPAIR

.

4.

See

Figure 7-59

. Carefully remove wire from retainer clips

(2).

5.

Remove fastener and washer (1) securing lamp assembly
to fender support.

6.

See

Figure 7-60

. If equipped with side mount license plate

bracket, separate turn signal from license plate bracket.

7.

When installing new turn signal lamp assembly, install
side mount license plate bracket if equipped.

8.

See

Figure 7-59

. Install fastener and washer (1) securing

lamp assembly to fender support. Tighten fastener to 12-
16 ft-lbs (16.3-21.7 Nm).

NOTE

Make sure retainer clips are securely fastened to fender. if
installing new retainer clips, clean affected surface with isop-
ropyl alcohol. Remove protective paper and press on surface
for 1-3 minutes.

9.

Route wires of

new

lamp along fender support. Make sure

new

wires are properly positioned in the retaining clips

(2).

10. Refer to

Table 7-8

,

Table 7-9

or

Table 7-10

. Attach

new

wires to 4-pin connector [18, 19]. See

A.16 DEUTSCH

DTM SEALED SOLID BARREL MINI TERMINAL REPAIR

.

11. See

Figure 7-58

. Clean threadlocking compound from

fasteners (2) and threaded holes prior to assembly.

12. Apply LOCTITE 243 MEDIUM STRENGTH THREAD-

LOCKER AND SEALANT (blue) to fasteners (2) and install
fender support to fender using fasteners (2). Tighten
fasteners to 21-27 ft-lbs (28.5-36.6 Nm).

13. Install rear fender. See

2.31 REAR FENDER: FLS, FXS

.

Table 7-8. FXS Turn Signal Lighting Connector Pin

Location (Domestic and Canada)

FUNCTION

COLOR

PIN

Tail

BE

1

Brake/Turn

V

2

Not used

-

3

Ground

BK

4

Table 7-9. FLS Turn Signal Lighting Connector Pin

Location (Domestic and Canada)

FUNCTION

COLOR

PIN

Tail

W

1

Brake/Turn

R

2

Not used

-

3

Ground

BK

4

Table 7-10. Turn Signal Lighting Connectors Pin Location

(HDI)

FUNCTION

COLOR

PIN

Tail

W

1

Turn

GN

2

Brake

R

3

Ground

BK

4

2

2

1

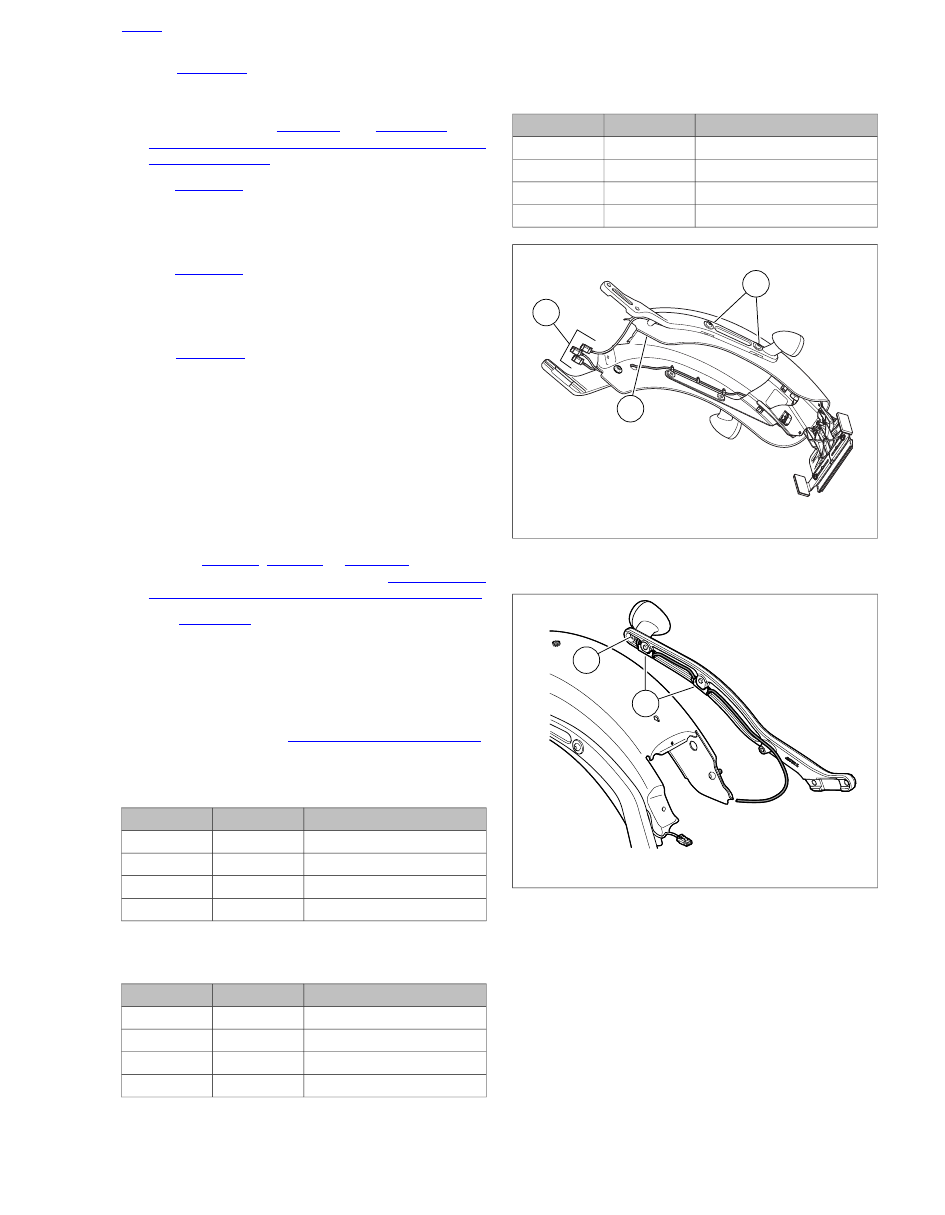

sm07169

1. Rear wiring harness connectors [18, 19, 40]
2. Fastener (3)

Figure 7-58. Turn Signal Housing: FLS, FXS

2

1

sm07170

1. Fastener and washer
2. Retaining clip (2)

Figure 7-59. Turn Signal Wire Routing: FLS, FXS

HOME

2013 Softail Service: Electrical 7-43
