Harley Davidson Softail Delux FLSTN BIKE 2011-2015. Service Manual - page 16

10

3

4

9

1

8

5

7

6

2

sm07842

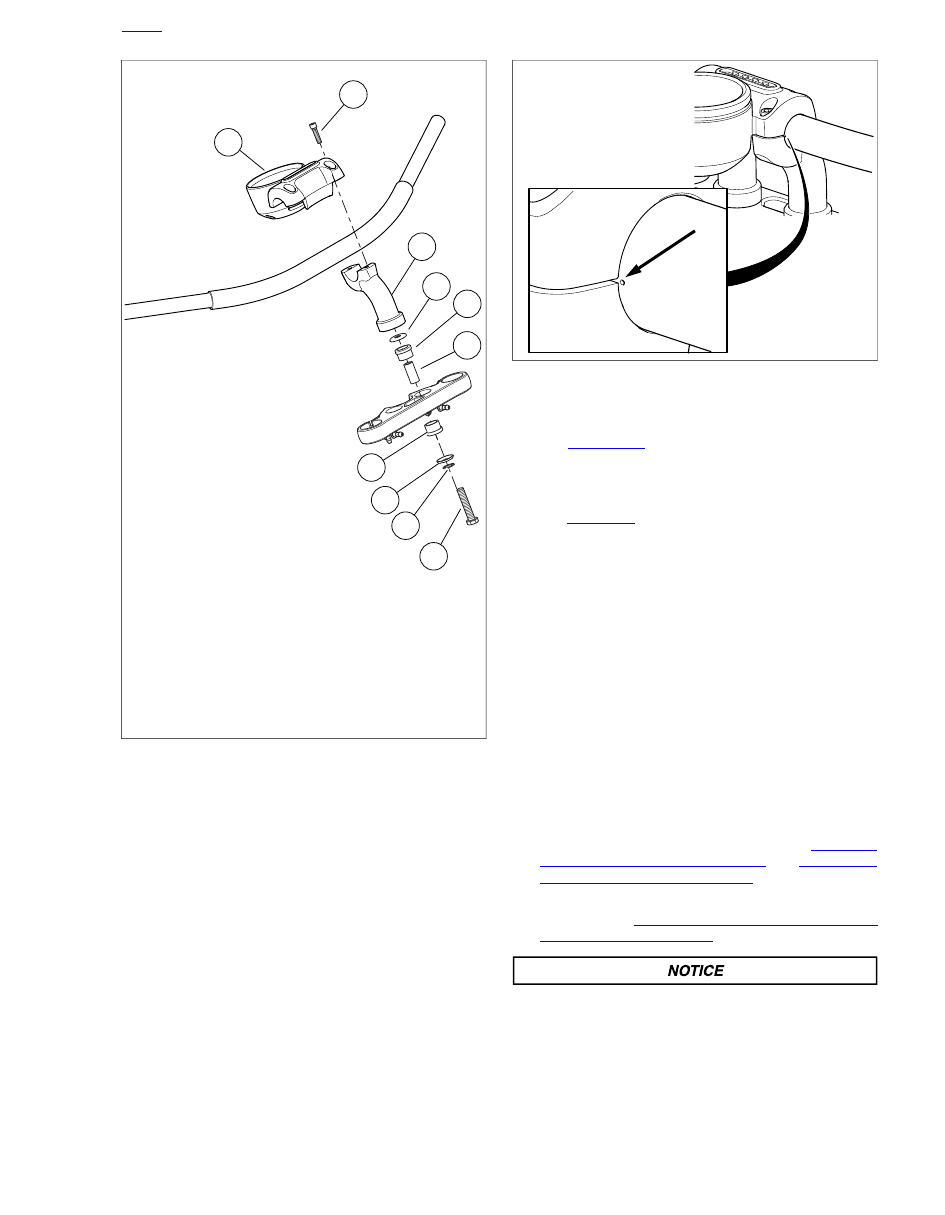

1. Handlebar clamp
2. Fastener (4)
3. Lower handlebar clamp (2)
4. Upper cup washer (2)
5. Bushing (2)
6. Spacer (2)
7. Lower bushing (2)
8. Lower cup washer (2)
9. Washer (2)
10. Lower handlebar clamp fastener (2)

Figure 2-99. Handlebar Assembly

sm07851

Figure 2-100. Alignment Marks

Handlebars

1.

See

Figure 2-100

. Place handlebars on lower handlebar

clamps. Using the two indicator marks near the center of
the handlebar as a guide, center handlebars between
lower handlebar clamps.

2.

See

Figure 2-99

. Install upper handlebar clamp (1). Install

but do not tighten clamp fasteners (2).

3.

Rotate handlebar so that the seam of the clamps line up
with the indicator marks.

4.

Tighten upper handlebar clamp fasteners:

a.

Front upper clamp screws to 12-16 ft-lbs (16.3-21.7
Nm).

NOTE

The slight gap between upper and lower clamps should
face the rider.

b.

Rear upper clamp fasteners to 12-16 ft-lbs (16.3-21.7
Nm).

c.

Lower handlebar clamp fasteners to 30-40 ft-lbs (40.7-
54.3 Nm).

5.

Install clutch control, front master cylinder, left handlebar
switch assembly, and right handlebar switch assembly.
Align housings and tighten fasteners. See

7.37 LEFT

HANDLEBAR CONTROL MODULE

or

7.36 RIGHT

HANDLEBAR CONTROL MODULE

.

6.

Replace left and right rear view mirror with turn signal
brackets. See

7.18 TURN SIGNALS AND RUNNING

LIGHTS, Lamp Replacement

.

Improperly aligned handlebars or components can contact
the fuel tank when turned to the left or right. Contact with
the fuel tank can cause cosmetic damage. (00372b)

7.

Connect left and right hand control connectors [22, 24].

8.

Replace wire conduits in frame clips and install cable strap.

HOME

2013 Softail Service: Chassis 2-89

Return to Service

1.

Slide fuel tank forward and replace fuel tank fasteners,
vent, fuel supply fitting. See the service manual.

2.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

3.

Install seat.

After servicing brakes and before moving motorcycle,
pump brakes to build brake system pressure. Insufficient
pressure can adversely affect brake performance, which
could result in death or serious injury. (00279a)

4.

Test front brake lever and clutch lever for pressure and
operation.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

5.

Test ride motorcycle.

HOME

2-90 2013 Softail Service: Chassis

2.27

FRONT FENDER

REMOVAL

NOTE

See the appropriate figure for the model being serviced.

1.

Remove front wheel. See

2.4 FRONT WHEEL

.

2.

FLSTC/FLSTN:

Disconnect fender tip lamp.

3.

Remove fasteners that hold fender in place and remove
fender.

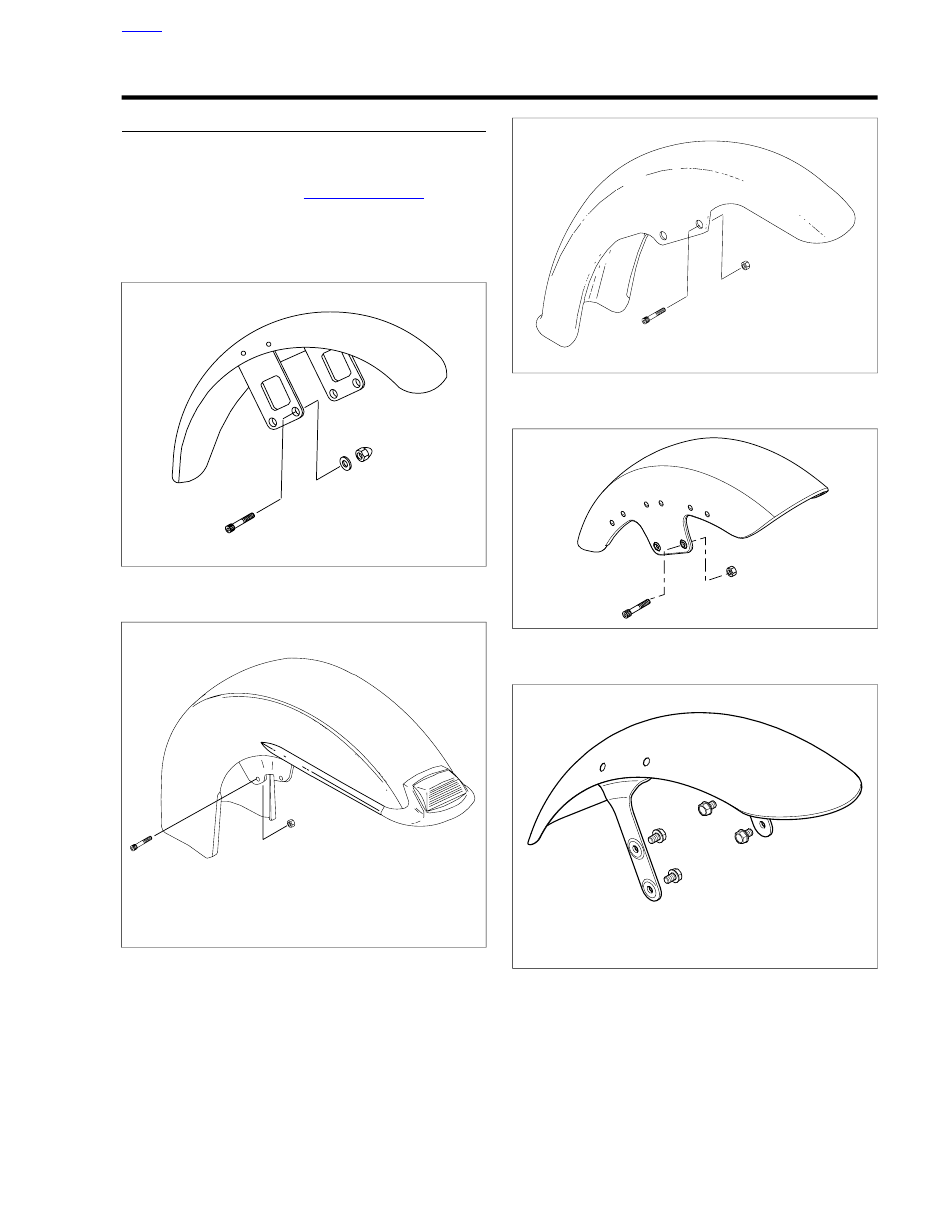

sm03260

Figure 2-101. Front Fender: FXS/FXST

sm03261

Figure 2-102. Front Fender: FLSTC

sm03262

Figure 2-103. Front Fender: FLSTF/B

sm07534

Figure 2-104. Front Fender: FLS

sm07778

Figure 2-105. Front Fender: FXSB

HOME

2013 Softail Service: Chassis 2-91

INSTALLATION

TORQUE VALUE

FASTENER

20.3-28.5 Nm

15-21 ft-lbs

Fender fasteners, front

1.

Put fender in position and install fasteners. Tighten to 15-
21 ft-lbs (20.3-28.5 Nm).

2.

FLSTC/FLSTN:

Connect fender tip lamp.

3.

Install front wheel. See

2.4 FRONT WHEEL

.

HOME

2-92 2013 Softail Service: Chassis

2.28

REAR FENDER: FLSTC

REMOVAL

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

3.

Remove saddlebags. See

2.42 SADDLEBAGS: FLSTC

.

NOTE

To verify proper installation, make note of fender wire routing
and hardware locations before removal.

4.

Disconnect rear wiring harness connector under seat.

5.

Disconnect left and right turn signal connectors from within
tail lamp. See

7.15 TAIL LAMP: ALL BUT FLSTN

.

6.

See

Figure 2-106

. Remove nylon fastener from electrical

box.

7.

See

Figure 2-107

. Remove fasteners (2) and saddlebag

support studs (3) from front (7) and rear (5) fender
mounting brackets.

8.

Lift fender from frame.

sm03269b

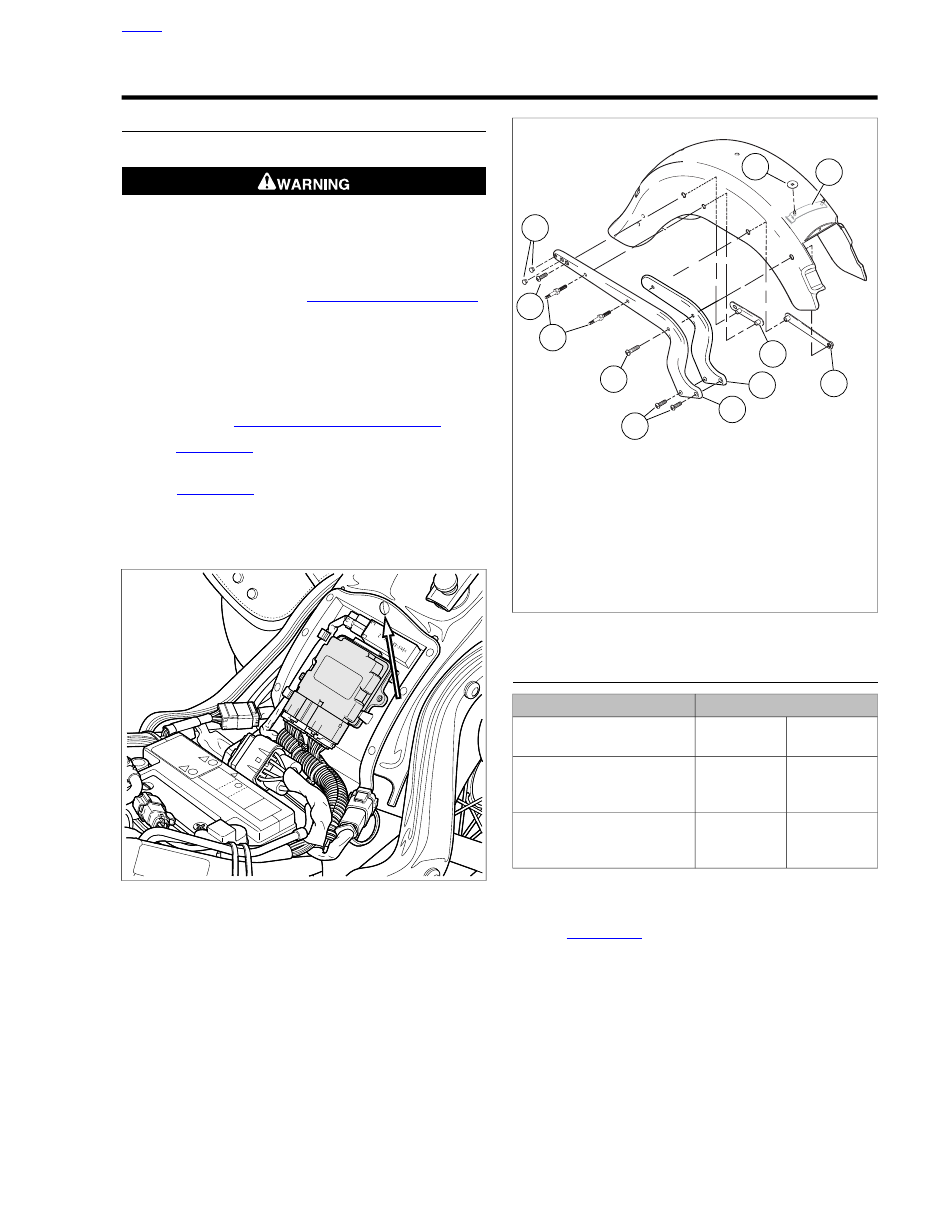

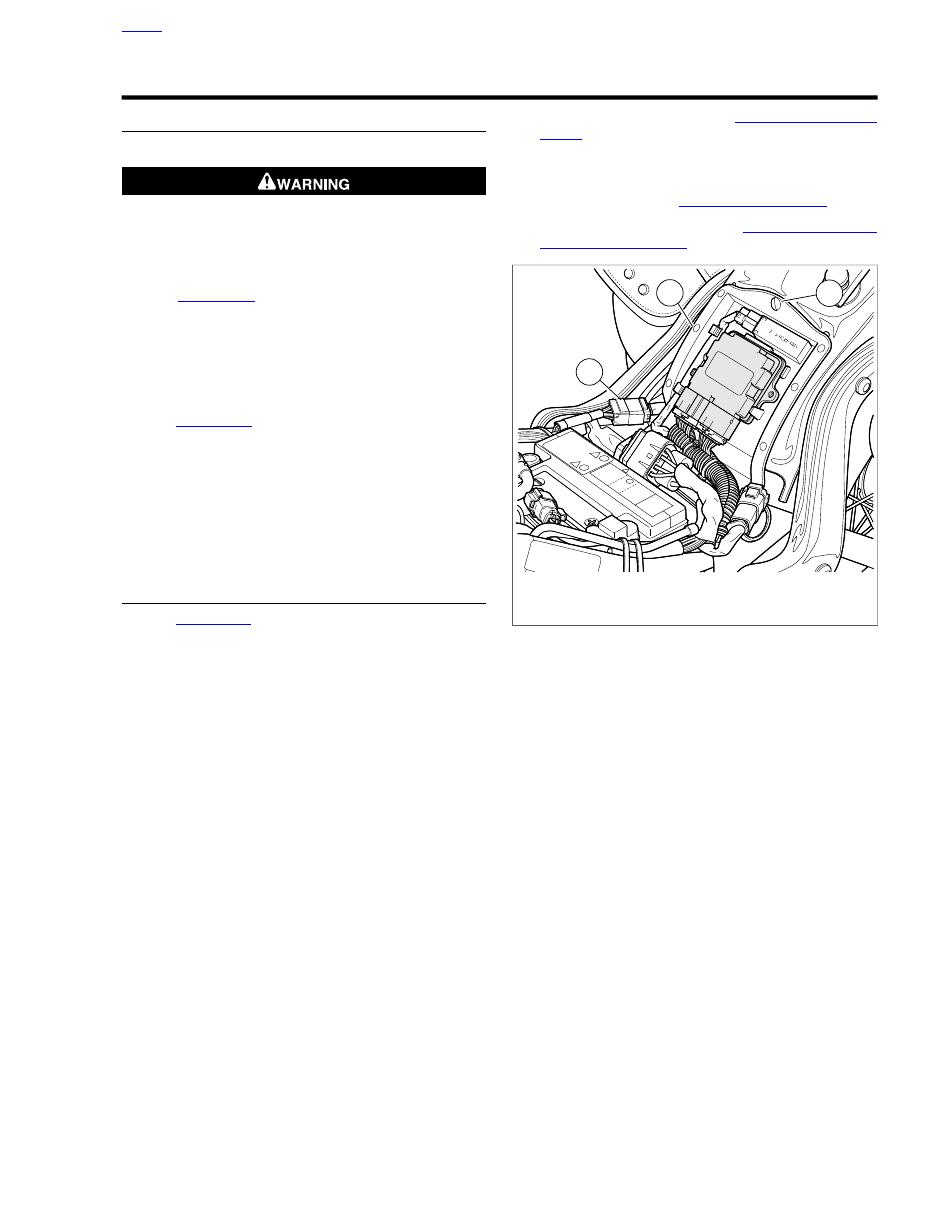

Figure 2-106. ECM Mount

2

2

6

10

5

9

8

7

4

3

1

sm03270

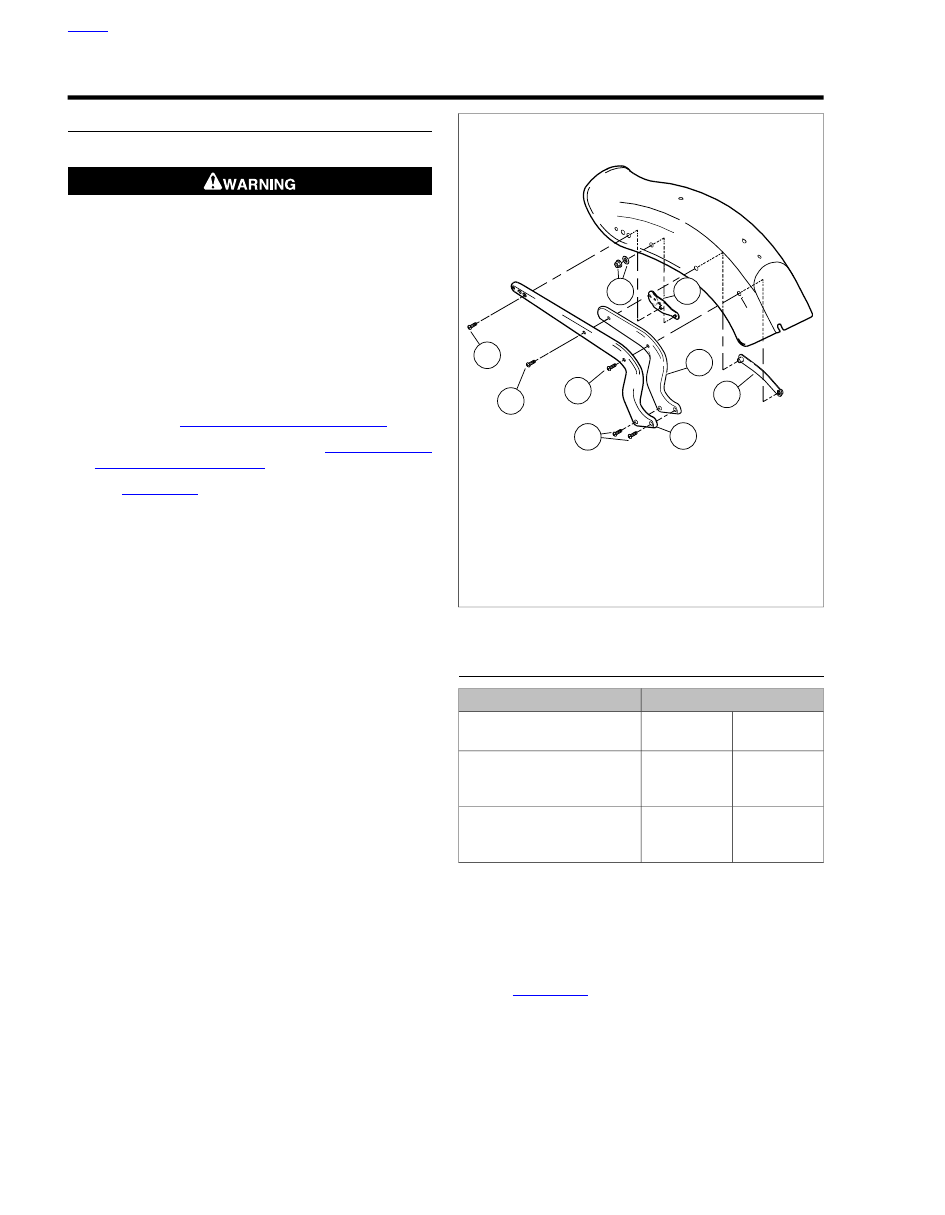

1. Fender support fasteners, lower-front (4)
2. Fastener
3. Saddlebag stud: FLSTC (4)
4. Plug
5. Fender mounting bracket (rear, 2)
6. Fender support cover (2)
7. Fender mounting bracket (front, 2)
8. Stud plate
9. Plastic washer
10. Fender support (2)

Figure 2-107. Rear Fender: FLSTC

INSTALLATION

TORQUE VALUE

FASTENER

28.5-36.6 Nm

21-27 ft-lbs

Fender, rear, support
fasteners, upper: FLSTC

40.7-47.5 Nm

30-35 ft-lbs

Fender, rear, support
fasteners, lower-front, 1st
torque: FLSTC

51.5-56.9 Nm

38-42 ft-lbs

Fender, rear, support
fasteners, lower-front, final
torque: FLSTC

1.

Route turn signal wires through holes in fender. Install
wires inside connector terminals.

2.

See

Figure 2-107

. Carefully place the fender into position.

Install fender supports using hardware shown.

a.

Tighten fasteners (2, 3) to 21-27 ft-lbs (28.5-36.6 Nm).

b.

Tighten fasteners (1) to an initial torque of 30-35 ft-
lbs (40.7-47.5 Nm).

c.

Loosen fasteners (1) and final-tighten to 38-42 ft-lbs
(51.5-56.9 Nm).

HOME

2013 Softail Service: Chassis 2-93

3.

Connect the turn signal wiring harness at connector [7]
under the seat. Also attach wiring for left and right turn
signals.

4.

See

Figure 2-106

. Install nylon fastener into electrical box

and fender. Install saddlebags if equipped.

5.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

6.

Install seat.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

7.

Check turn signal and lamp operation.

HOME

2-94 2013 Softail Service: Chassis

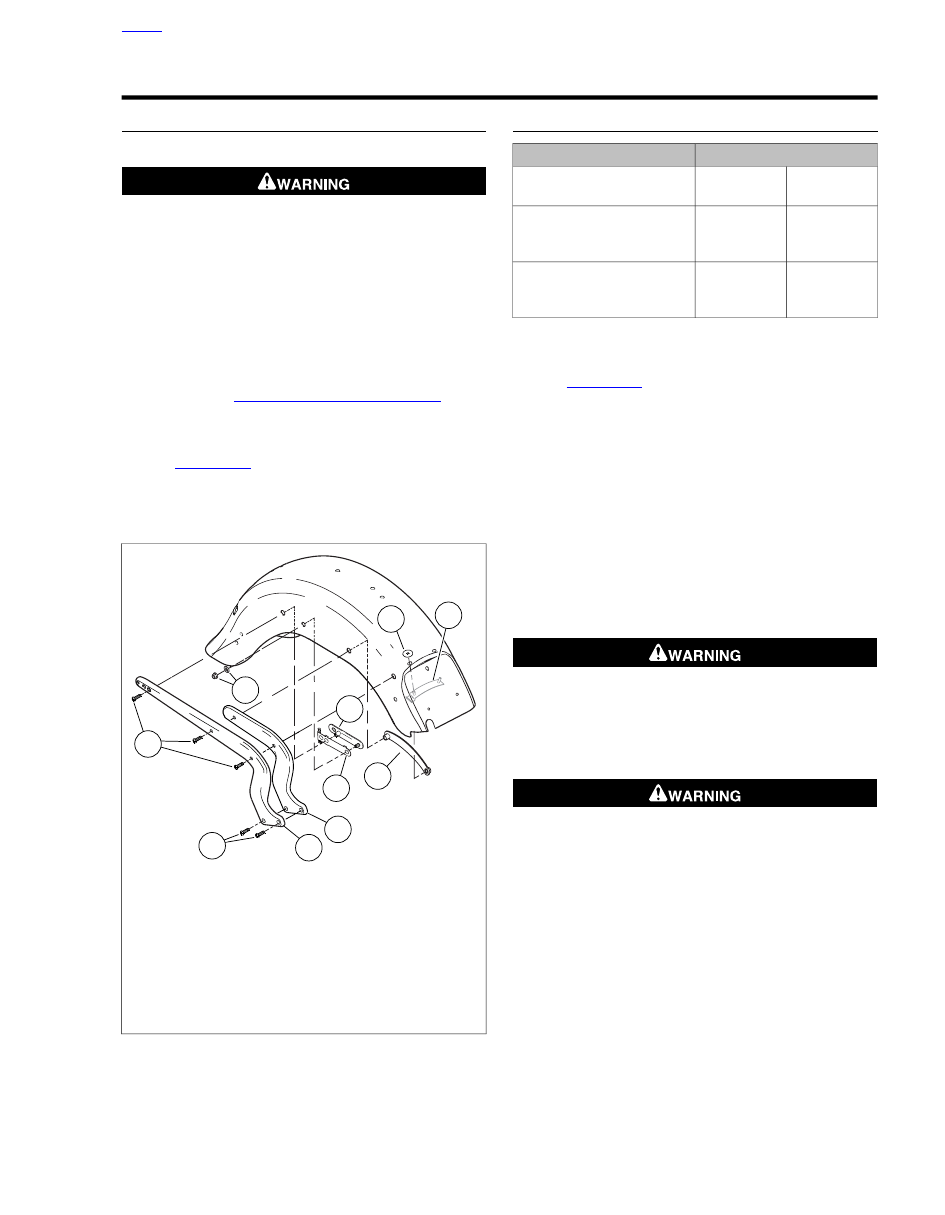

2.29

REAR FENDER: FLSTF/B

REMOVAL

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

NOTE

To verify proper installation, make note of fender wire routing
and hardware locations before removal.

3.

Disconnect rear wiring harness connector [7] under seat.

4.

Disconnect left and right turn signal connectors from within
tail lamp. See

7.15 TAIL LAMP: ALL BUT FLSTN

.

5.

Remove nylon fastener securing ECM electrical box to
rear fender.

6.

See

Figure 2-108

. Remove fasteners (2) from front fender

mounting brackets (7), rear fender mounting brackets (5)
and wire retainer plates (4).

7.

Lift fender from frame.

2

1

3

4

10

6

7

9

8

5

sm03271

1. Fender support fasteners, lower-front (4)
2. Fastener
3. Locknut and washer (2)
4. Wire retainer plate
5. Fender mounting bracket (rear, 2)
6. Fender support cover (2)
7. Fender mounting bracket (front, 2)
8. Stud plate
9. Plastic washer
10. Fender support (2)

Figure 2-108. Rear Fender: FLSTF/B

INSTALLATION

TORQUE VALUE

FASTENER

28.5-36.6 Nm

21-27 ft-lbs

Fender, rear, support
fasteners, upper: FLSTF/B

40.7-47.5 Nm

30-35 ft-lbs

Fender, rear, support
fasteners, lower-front, 1st
torque: FLSTF/B

51.5-56.9 Nm

38-42 ft-lbs

Fender, rear, support
fasteners, lower-front, final
torque: FLSTF/B

1.

Route turn signal wires through holes in fender. Install
wires inside connector terminals.

2.

See

Figure 2-108

. Carefully place the fender into position.

Install fender supports using hardware shown.

a.

Tighten fasteners (2) to 21-27 ft-lbs (28.5-36.6 Nm).

b.

Tighten fasteners (1) to an initial torque of 30-35 ft-
lbs (40.7-47.5 Nm).

c.

Loosen fasteners (1) and final-tighten to 38-42 ft-lbs
(51.5-56.9 Nm).

3.

Connect the turn signal wiring harness at connector [7]
under the seat. Also attach wiring for left and right turn
signals.

4.

Install nylon fastener securing electrical box to fender.

5.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

6.

Install seat.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

7.

Check turn signal and lamp operation.

HOME

2013 Softail Service: Chassis 2-95

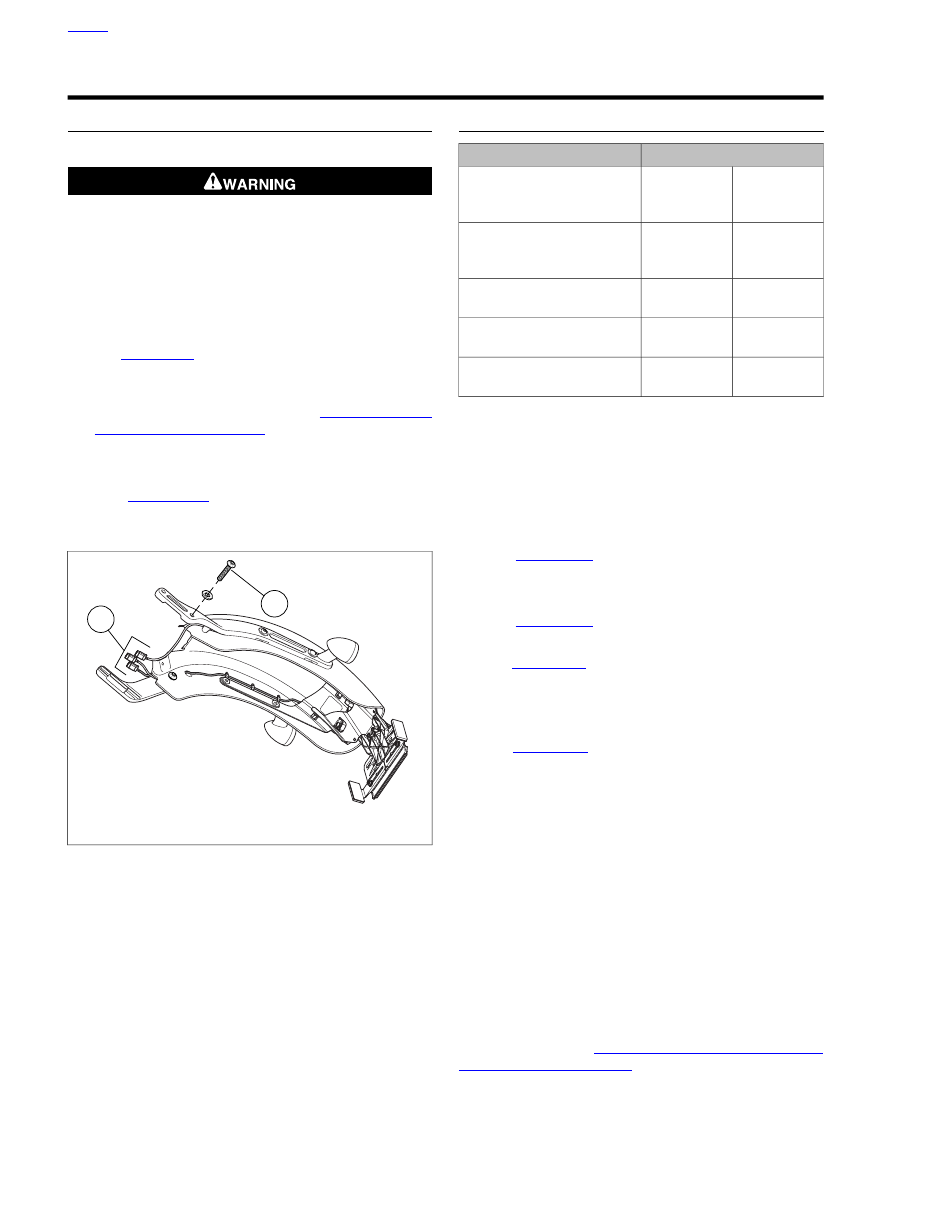

2.30

REAR FENDER: FXST

REMOVAL

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

3.

Remove saddlebags, if equipped.

NOTE

To verify proper installation, make note of fender wire routing
and hardware locations before removal.

4.

Disconnect rear wiring harness connector [7] under seat.

5.

Disconnect left and right turn signal connectors from within
tail lamp. See

7.15 TAIL LAMP: ALL BUT FLSTN

.

6.

Remove electronic control module. See

7.4 ELECTRONIC

CONTROL MODULE (ECM)

.

7.

See

Figure 2-109

. Loosen but do not remove fender sup-

port fasteners (1).

8.

Remove front fender screw (2) from front fender mounting
bracket (8).

9.

Remove middle fender mounting screw (3) from front
fender mounting bracket.

10. Remove rear fender mounting screw (4) from rear fender

mounting bracket (6).

11. Remove fender support fasteners (1). Remove fender

support cover (7) and fender support (9).

12. Repeat for opposite side.

NOTE

After removing both fender supports and support covers, sup-
port fender by installing a long screwdriver through frame and
fender holes.

13. Remove locknuts and washers (5) from rear fender

mounting bracket.

14. Lift fender from frame.

4

3

2

8

7

9

6

5

1

sm03274a

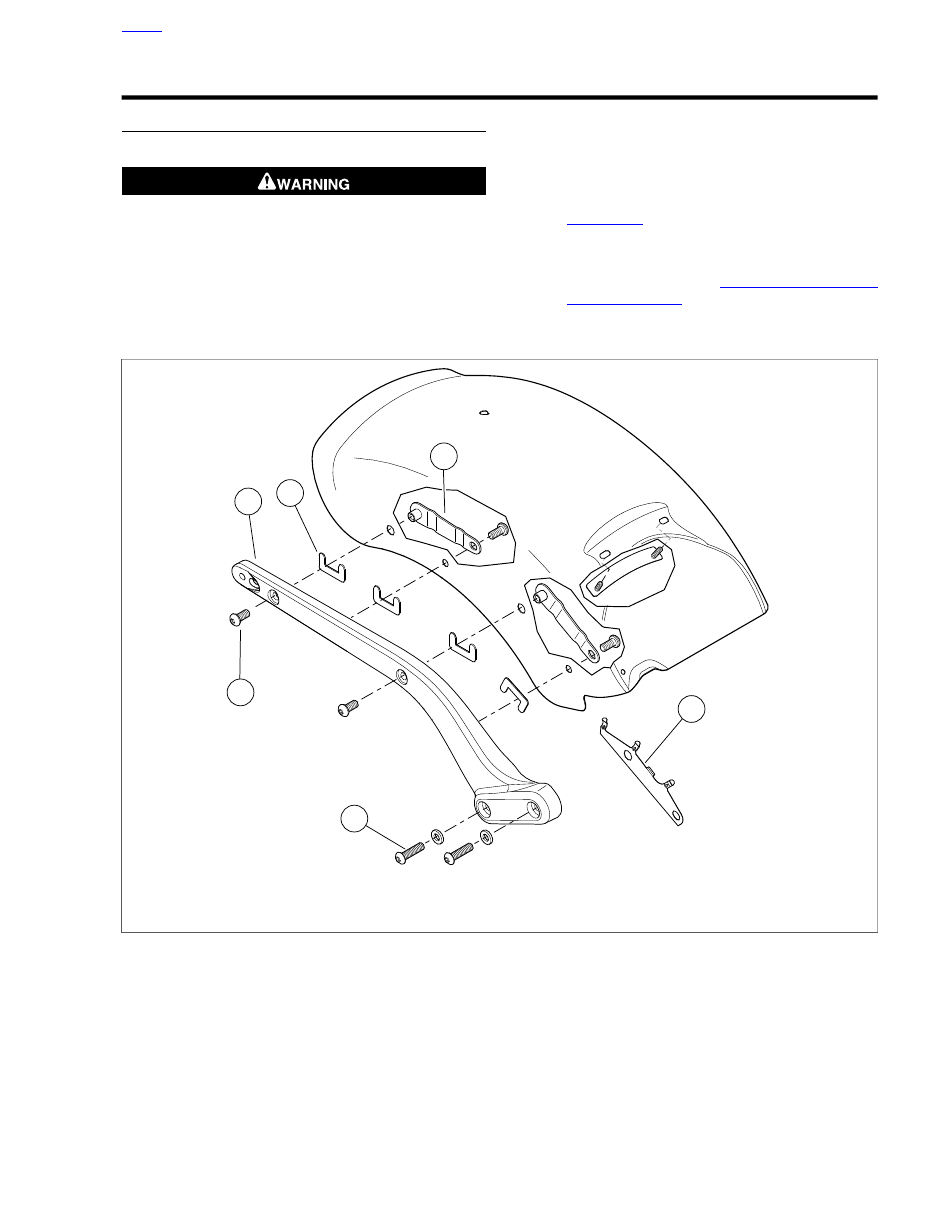

1. Fender support fasteners, lower-front (4)
2. Screw, front
3. Screw, middle
4. Screw rear
5. Locknut and washer (2)
6. Fender mounting and bracket (rear, 2)
7. Fender support cover (2)
8. Fender mounting bracket (front, 2)
9. Fender support (2)

Figure 2-109. Rear Fender: FXST

INSTALLATION

TORQUE VALUE

FASTENER

28.5-36.6 Nm

21-27 ft-lbs

Fender, rear, support
fasteners, upper: FXST

40.7-47.5 Nm

30-35 ft-lbs

Fender, rear, support
fasteners, lower-front, 1st
torque: FXST

51.5-56.9 Nm

38-42 ft-lbs

Fender, rear, support
fasteners, lower-front, final
torque: FXST

NOTE

In next step, verify wire harness is routed properly so tire will
not contact wiring.

1.

Route turn signal wires through holes in fender. Install
wires inside connector terminals.

2.

See

Figure 2-109

. Carefully place the fender into position.

3.

Place fender supports into position.

HOME

2-96 2013 Softail Service: Chassis

4.

Install fender supports hardware:

a.

Tighten fasteners (2, 3, 4) to 21-27 ft-lbs (28.5-36.6
Nm).

b.

Tighten fasteners (1) to an initial torque of 30-35 ft-
lbs (40.7-47.5 Nm).

c.

Loosen fasteners (1) and final-tighten to 38-42 ft-lbs
(51.5-56.9 Nm).

5.

Connect the turn signal wiring harness at connector [7]
under the seat. Also attach wiring for left and right turn
signals.

6.

Install electronic control module.

7.

Install saddlebags if equipped.

8.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

9.

Install seat.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

10. Check turn signal and lamp operation.

sm03286

Figure 2-110. FXST Rear Fender Wire Routing

HOME

2013 Softail Service: Chassis 2-97

2.31

REAR FENDER: FLS, FXS

REMOVAL

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

NOTE

To verify proper installation, make note of fender wire routing
and hardware locations before removal.

3.

See

Figure 2-111

. Disconnect all three rear wiring harness

connectors [18, 19, 40] (1).

4.

Remove nylon fastener that secures electronic control
module (ECM) to rear fender. See

7.4 ELECTRONIC

CONTROL MODULE (ECM)

.

5.

Remove fender support fasteners (2) and pull rear fender
assembly away from motorcycle.

6.

See

Figure 2-114

. If replacing rear fender, remove

fasteners (6) securing support brackets and license plate
bracket assembly to rear fender.

2

1

sm07165

1. Rear wiring harness connectors [18, 19, 40]
2. Fender support fastener (4)

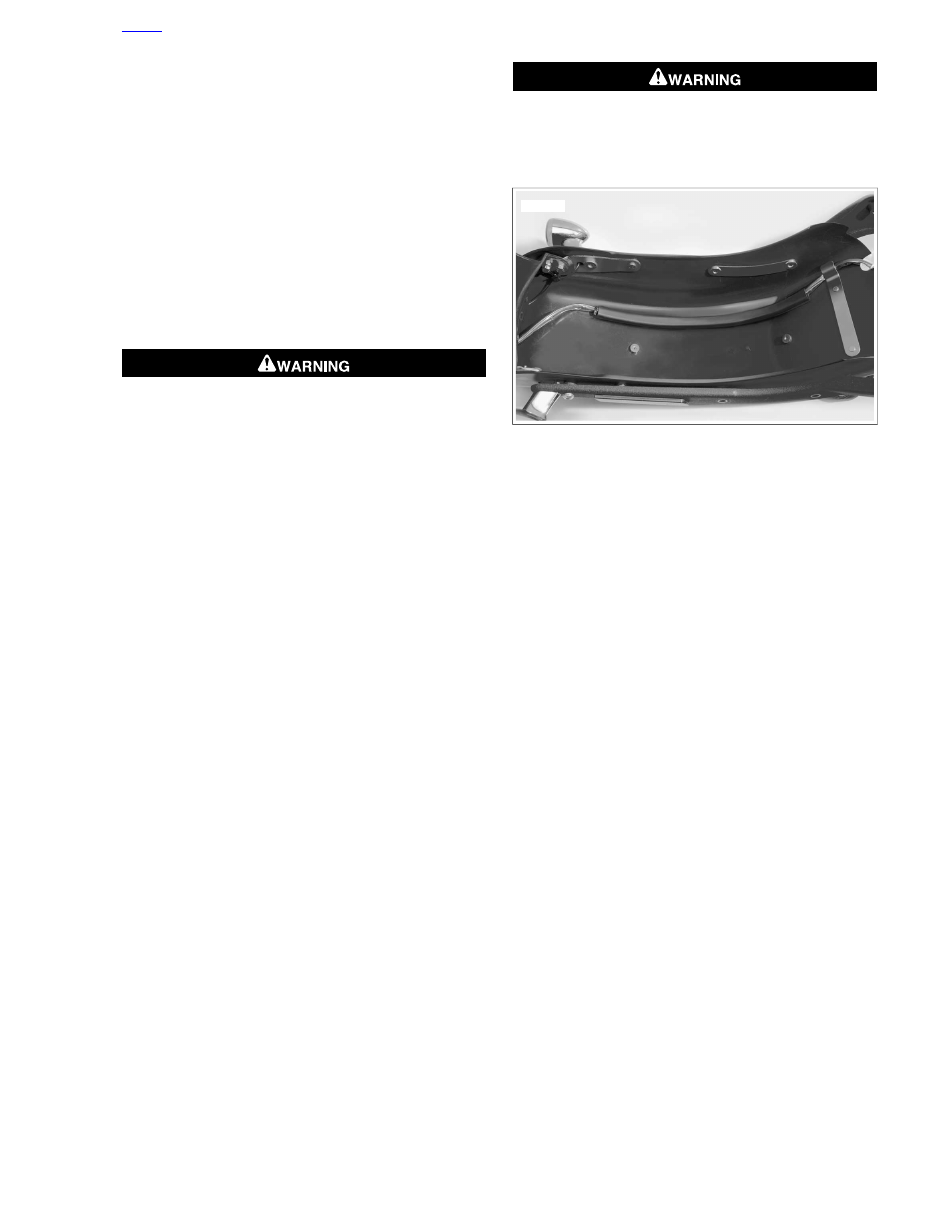

Figure 2-111. Rear Fender

INSTALLATION

TORQUE VALUE

FASTENER

6.8-9.0 Nm

60-80

in-lbs

License plate bracket to
mounting bracket upper
fasteners: FLS, FXS

1.4-2.0 Nm

12-18

in-lbs

License plate bracket to
mounting bracket lower
fasteners: FLS, FXS

28.5-36.6 Nm

21-27 ft-lbs

Fender support to fender
fasteners, rear: FLS, FXS

40.7-47.5 Nm

30-35 ft-lbs

Fender support fasteners,
rear, 1st torque: FLS, FXS

51.5-56.9 Nm

38-42 ft-lbs

Fender support fasteners,
rear, final torque: FLS, FXS

License Plate Bracket Assembly and
Installation: FXS, FLS (all but Domestic and
California models)

NOTES

•

Make sure wires are routed properly to prevent tire from
contacting wiring.

•

See

Figure 2-114

. If replacing adhesive tape (1), thor-

oughly clean affected areas with isopropyl alcohol.

1.

Press

new

adhesive tape (1) onto surface for 1-3 minutes.

2.

See

Figure 2-112

. Make sure wiring is properly routed

through license plate bracket.

3.

See

Figure 2-113

. Attach license plate bracket to mounting

bracket. Make sure tabs (1, 2) are inserted as shown.

4.

Install fasteners (3) and tighten to 60-80

in-lbs

(6.8-9.0

Nm).

5.

See

Figure 2-114

. Install screws (10) and tighten to 12-18

in-lbs

(1.4-2.0 Nm).

6.

Clean threadlocking compound from fasteners (6) and
threaded holes prior to assembly.

NOTE

When installing license plate bracket assembly, make sure
wiring is routed through the four wire retainers (8) on the right
side.

7.

Place license plate bracket assembly into position and
install fender mounting brackets (7).

8.

Route wiring through hole (5) to outside of fender.

9.

Install

new

cable strap securing wiring to fender between

last wire retainer (8) and hole (5).

NOTE

When installing fender supports to fender, make sure wire
routing is correct. See

7.18 TURN SIGNALS AND RUNNING

LIGHTS, Lamp Replacement

.

10. Apply LOCTITE 243 MEDIUM STRENGTH THREAD-

LOCKER AND SEALANT (blue) to fasteners (6) and install

HOME

2-98 2013 Softail Service: Chassis

fender supports to fender with fasteners (6). Tighten
fasteners to 21-27 ft-lbs (28.5-36.6 Nm).

11. Install wiring to connector housing, if removed. Refer to

Table 2-19

or

Table 2-20

and see

A.16 DEUTSCH DTM

SEALED SOLID BARREL MINI TERMINAL REPAIR

.

License Plate Bracket Assembly and
Installation: FLS (Domestic and California
models)

See

7.18 TURN SIGNALS AND RUNNING LIGHTS

.

Fender Installation

1.

See

Figure 2-111

. Carefully place the fender into position.

2.

Install fender support fasteners (2). Tighten fasteners to
an initial torque of 30-35 ft-lbs (40.7-47.5 Nm). Loosen
fasteners and final-tighten to 38-42 ft-lbs (51.5-56.9 Nm).

3.

Install nylon fastener that secures ECM to rear fender.
See

7.4 ELECTRONIC CONTROL MODULE (ECM)

.

4.

Connect all three rear wiring harness connectors [18, 19,
40] (1).

5.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

6.

Install seat.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

7.

Check rear lighting for proper operation.

Table 2-19. License Plate Lighting Connector Pin Location

(Domestic and HDI)

FUNCTION

COLOR

PIN

License plate lamp

BK

1

Not used

-

2

Ground

BK

3

Table 2-20. Tail Light Connector Pin Location (Canada)

FUNCTION

COLOR

PIN

Running/License plate lamp

BE

1

Brake

R/Y

2

Ground

BK

3

sm07175

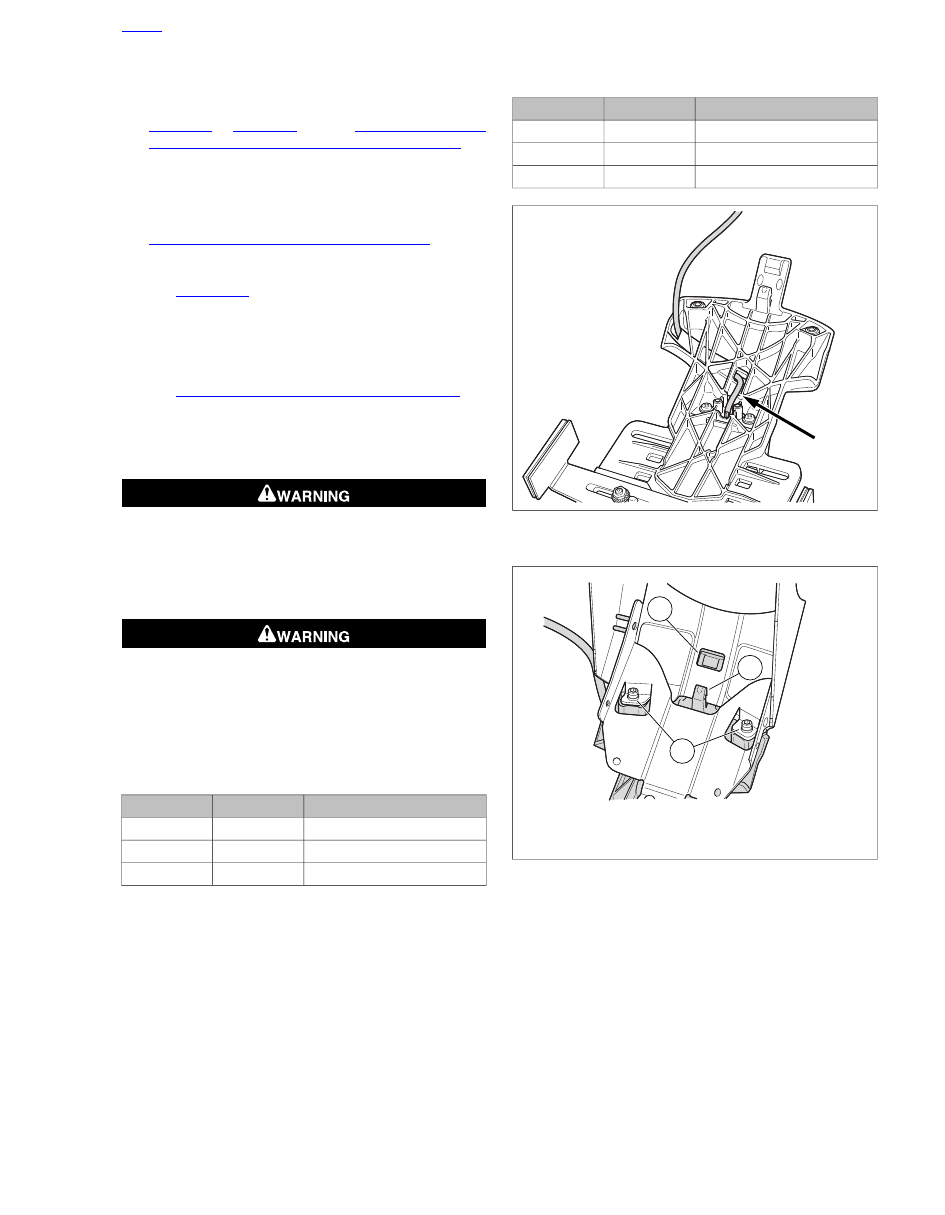

Figure 2-112. License Plate Bracket Wire Routing

1

2

3

sm07174

1. Tab
2. Tab
3. Fastener (2)

Figure 2-113. License Plate Bracket Clips

HOME

2013 Softail Service: Chassis 2-99

11

10

16

15

14

12

13

1

2

3

4

8

9

6

7

5

6

sm07164

1. Adhesive tape (3)
2. License plate bracket
3. Mounting bracket
4. Fastener (2)
5. Hole for license plate light wire routing
6. Fastener (6)
7. Fender mounting bracket (2)
8. Wire retainer (part of mounting bracket)
9. Connector
10. Mounting bracket-to-license plate bracket screw (2)
11. License plate light assembly screw and washer (2)
12. Nut and washer (2)
13. Screw and washer
14. License plate light assembly (Domestic)
15. License plate light assembly (HDI)
16. Tail light assembly (Canada)

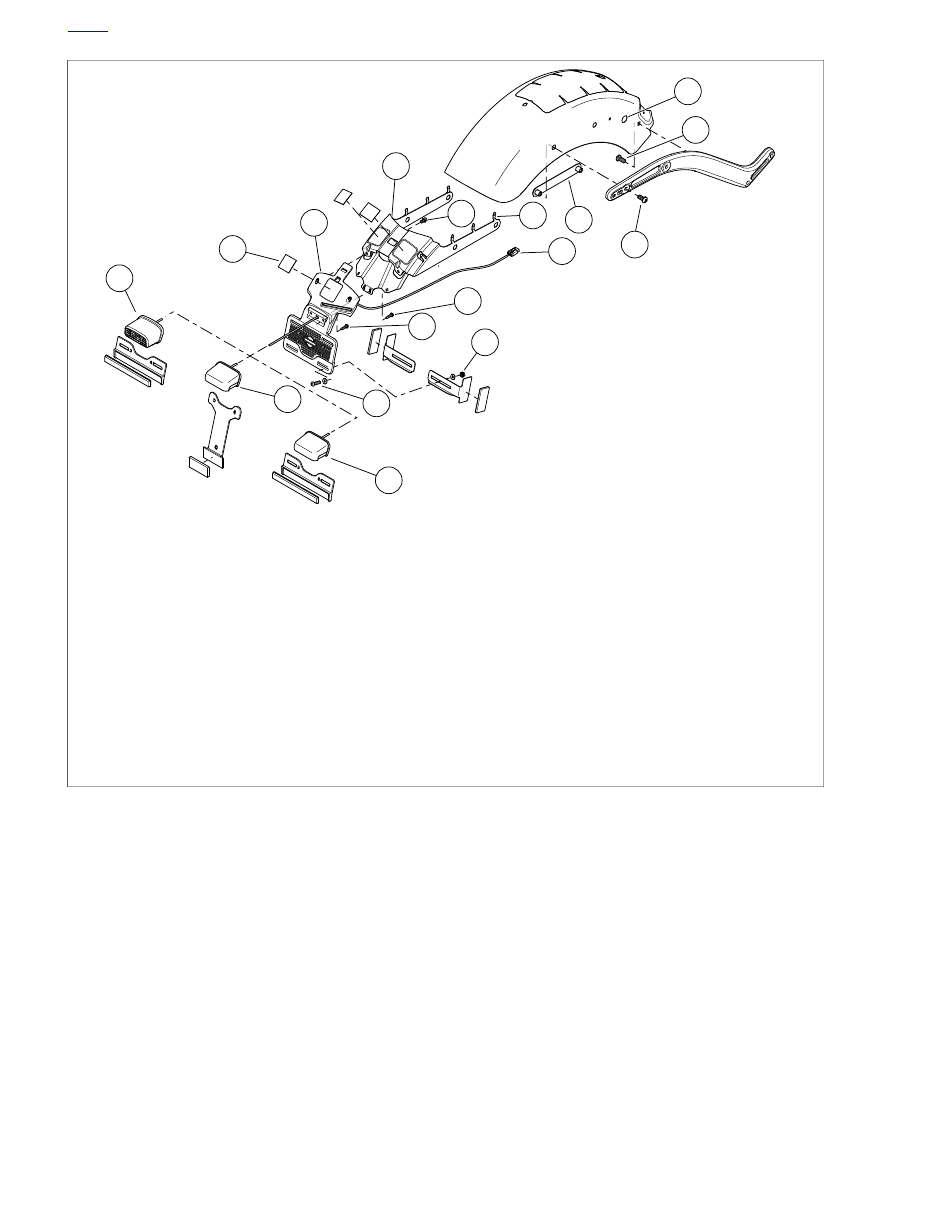

Figure 2-114. License Plate Bracket Assembly

HOME

2-100 2013 Softail Service: Chassis

2.32

REAR FENDER: FXSB

REMOVAL

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

3.

Disconnect rear lighting harness connector housings:

a.

Right turn signal [18]

b.

License plate/running lamp [40]

c.

Left turn signal [19]

4.

See

Figure 2-115

. Remove fasteners (6). Lift fender from

frame.

5.

If replacing fender, perform the following steps:

a.

Remove rear lighting. See

7.18 TURN SIGNALS AND

RUNNING LIGHTS

.

b.

Remove fasteners (1), fender supports (2) and
brackets (4).

4

5

3

2

1

6

sm06794c

4.

1.

Bracket (4)

Fastener (8)

2.

5.

Fender support (2)

Retainer bracket (HDI, Canada) (1)

6.

3.

Fastener (4)

Retention pad (8)

Figure 2-115. Rear Fender

HOME

2013 Softail Service: Chassis 2-101

INSTALLATION

TORQUE VALUE

FASTENER

28.5-36.6 Nm

21-27 ft-lbs

Rear fender support to fender

40.7-47.5 Nm

30-35 ft-lbs

Rear fender support to frame
fasteners: 1st torque

51.6-57.0 Nm

38-42 ft-lbs

Rear fender support to frame
fasteners: final torque

1.

If fender was replaced, perform the following steps.

a.

Install rear lighting. See

7.18 TURN SIGNALS AND

RUNNING LIGHTS

.

NOTE

HDI and Canada Markets: install retainer bracket (5)
between front left bracket (4) and fender.

b.

Install fender supports (2) with brackets (4) and
fasteners (1). Tighten outer fasteners first then inner
fasteners last to 21-27 ft-lbs (28.5-36.6 Nm).

2.

Install rear fender using fasteners (6). Tighten fasteners
to 30-35 ft-lbs (40.7-47.5 Nm) then loosen.

3.

Final tighten fasteners (6) to 38-42 ft-lbs (51.6-57.0 Nm).

4.

Connect rear lighting harness connector housings:

a.

Right turn signal [18]

b.

License plate/running lamp [40]

c.

Left turn signal [19]

5.

Install main fuse.

After installing seat, pull upward on seat to be sure it is
locked in position. While riding, a loose seat can shift
causing loss of control, which could result in death or
serious injury. (00070b)

6.

Install seat.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

7.

Check turn signal and tail lamp operation.

HOME

2-102 2013 Softail Service: Chassis

2.33

REAR FENDER: FLSTN

REMOVAL

1.

Remove seat.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

2.

Remove main fuse.

3.

See

Figure 2-116

. Disconnect rear wiring harness con-

nector [7] (1) under seat.

4.

Remove nylon fastener (3) from electronic control module
tray (2).

NOTE

Note location of hardware for correct installation.

5.

See

Figure 2-117

. Remove fender mounting bracket (19)

by removing fender mounting fasteners (3). Insert rods
through forward-most holes created by fastener removal.
Rods will keep fender in place during next step.

6.

Remove fender mounting fasteners (2).

7.

Remove rods.

8.

Slide fender towards rear of vehicle to disengage fender
from frame rails.

DISASSEMBLY

1.

See

Figure 2-117

. If rear fender is to be completely disas-

sembled, detach fender support covers (1) by removing
fender mounting fasteners (4).

2.

Remove luggage rack (10). See

2.41 LUGGAGE RACK:

FLSTN

.

3.

Remove fender support (16) and fender mounting brackets
(20).

4.

Remove tail lamp. See

7.16 TAIL LAMP: FLSTN

.

5.

Remove turn signal lamps. See

7.18 TURN SIGNALS

AND RUNNING LIGHTS

.

3

2

1

sm03290b

1. Rear wiring harness connector [7]
2. Electronic control module tray
3. Nylon fastener

Figure 2-116. Electrical Box: Typical

HOME

2013 Softail Service: Chassis 2-103

4

5

3

2

7

8

9

17

16

18

19

20

6

21

1

10

11

12

13

14

15

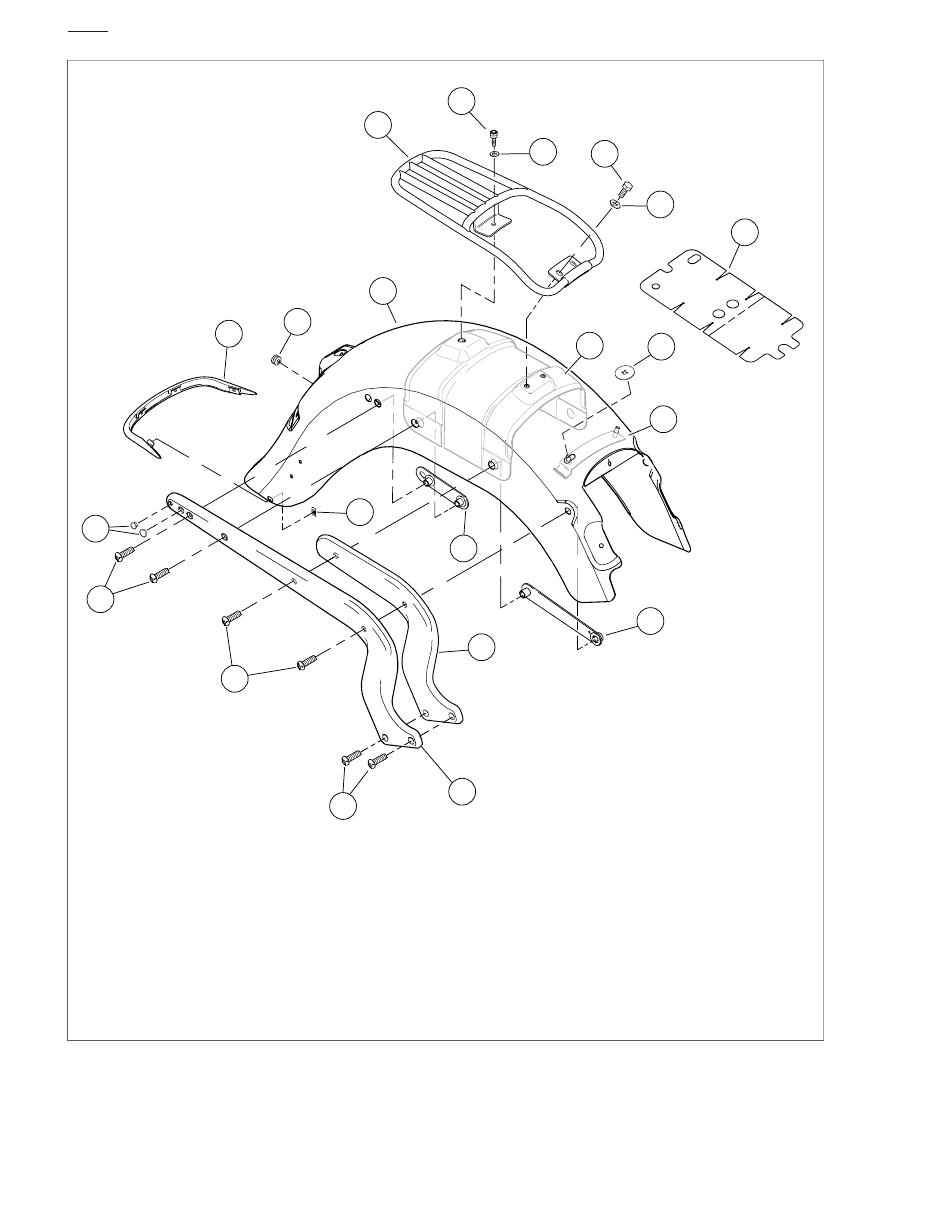

sm03295

12.

1.

Washer

Fender support cover (2)

2.

13.

Fender mounting fasteners (lower-front, 4)

Luggage rack fastener (front, 2)

14.

3.

Washer

Fender mounting fasteners (center, 4)

4.

15.

Fender mounting fasteners (rear, 4)

Protective tape

16.

5.

Fender support

Plugs

6.

17.

Nut

Washer (2)

18.

7.

Stud plate

Fender tip

8.

19.

Turn signal grommet (2)

Fender mounting bracket (front, 2)

20.

9.

Fender mounting bracket (rear, 2)

Fender

10.

21.

Luggage rack

Fender support (2)

11. Luggage rack fastener (rear)

Figure 2-117. Rear Fender: FLSTN

HOME

2-104 2013 Softail Service: Chassis
