FORD PUMA (2022). Manuale dell'utente - 29

Operazione

Possibile causa

Spia

Gonfiare gli pneumatici alla pressione consigliata.
Vedere

Specifiche relative alla pressione degli

pneumatici

(pagina 436). Vedere

Specifiche rela-

tive alla pressione degli pneumatici

(pagina 434).

Controllare se gli pneumatici sono danneggiati e
ripararli, se necessario. Eseguire la procedura di reset
del sistema.

Uno o più pneu-
matici presen-
tano una pres-
sione di
gonfiaggio note-
volmente infe-
riore al normale

Spia fissa

Riparare il complessivo ruota/pneumatico da strada
danneggiato e rimontarlo sul veicolo per ripristinare
il corretto funzionamento del sistema.

Sul veicolo è
montata la
ruota di scorta
temporanea

Spia fissa o
lampeggiante

Se gli pneumatici sono gonfiati alla pressione
consigliata e la ruota di scorta temporanea non è in
uso, il sistema ha rilevato un guasto che deve essere
riparato. Fare controllare il veicolo il prima possibile.

Anomalia del
sistema di
monitoraggio
pressione pneu-
matici

449

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sistema di monitoraggio pressione pneumatici

(se in dotazione)

SISTEMA DI MONITORAGGIO PRESSIONE PNEUMATICI – MESSAGGI

Dettagli

Messaggio

Gonfiare gli pneumatici alla pressione consigliata.
Controllare se gli pneumatici sono danneggiati e
ripararli, se necessario. Eseguire la procedura di reset
del sistema.

Pressione pneumatici bassa

Il sistema ha rilevato un'anomalia che necessita di
intervento. Fare controllare il veicolo il prima possi-
bile.

Guasto controllo pneumatici

Errore sensore pressione pneuma-
tici

450

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sistema di monitoraggio pressione pneumatici

(se in dotazione)

SOSTITUZIONE DI UNO
PNEUMATICO FORATO

PERICOLO:

L'inosservanza di

queste linee guida potrebbe aumentare
il rischio di perdita di controllo del veicolo
e lesioni personali, anche letali.

PERICOLO:

Evitare di sostituire gli

pneumatici sul lato del veicolo in
presenza di traffico e/o altri veicoli in
movimento nelle vicinanze. Allontanarsi
sufficientemente dal bordo della strada
per non ostacolare il traffico ed evitare
di essere colpiti o investiti quando si
utilizza il martinetto o si sostituisce la
ruota.

PERICOLO:

Disinserire l'accensione

e inserire il freno di stazionamento. Se il
veicolo è dotato di cambio manuale,
selezionare la prima o la retromarcia. Se
il veicolo è dotato di cambio automatico,
portare il cambio in posizione Parcheggio
(P).

PERICOLO:

Assicurarsi che il

veicolo sia parcheggiato in piano su una
superficie solida con le ruote anteriori
diritte e posizionare il triangolo di
segnalazione, se disponibile.

PERICOLO:

Per evitare che il

veicolo si sposti quando si sostituisce
una ruota, bloccare con un ceppo o un
cuneo la ruota diagonalmente opposta
rispetto alla ruota da sostituire. Ad
esempio, se lo pneumatico da sostituire
è quello anteriore sinistro, bloccare con
apposito ceppo o cuneo la ruota
posteriore destra.

PERICOLO:

Non disattivare il

controllo della stabilità o selezionare la
modalità Sport quando si utilizza la ruota
di scorta o se lo pneumatico è stato
riparato utilizzando il kit per mobilità
temporanea.

Assicurarsi che tutti i passeggeri siano
usciti dal veicolo.

Se la ruota di scorta e dello stesso tipo e
dimensione di quelle stradali usate sul
veicolo, si può montarla e continuare a
guidare in modo normale.

Se la ruota di scorta non fosse dello stesso
tipo e dimensione della ruota
convenzionale del veicolo, sulla ruota di
scorta è presente un'etichetta che indica
il limite massimo consentito della velocità
di marcia.

Nota:

Se è montata la ruota di scorta, il

veicolo potrebbe presentare alcune
caratteristiche di guida diverse dal normale.

Nota:

Se il veicolo monta la ruota di scorta,

la sua altezza da terra potrebbe ridursi.
Prestare attenzione nel parcheggiare vicino
ai cordoli.

Nota:

se il veicolo monta la ruota di scorta,

non entrare in un autolavaggio.

La ruota di scorta si trova sotto il
rivestimento del pianale, nel bagagliaio.

451

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sostituzione di una ruota da strada

E178549

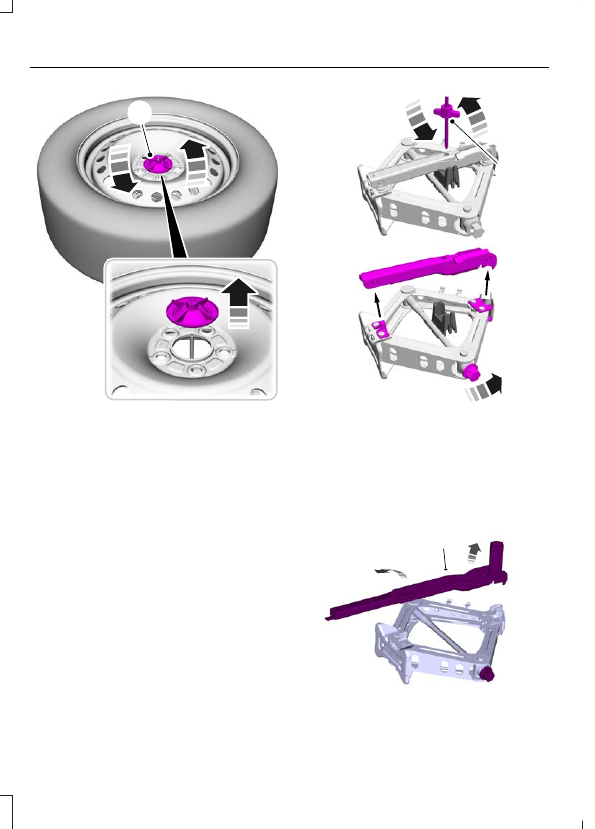

Ruotare il dado di fissaggio della ruota
di scorta in senso antiorario e
rimuoverlo. Rimuovere la ruota dal
pozzetto ruota di scorta.

E178548

2. Ruotare il bullone di fissaggio del

martinetto veicolo in senso antiorario
e rimuoverlo.

3. Ruotare la vite del martinetto in senso

orario per rimuovere la maniglia e
l'attrezzo per dadi ruota dal martinetto
stesso.

E245204

452

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sostituzione di una ruota da strada

4. Prima dell'uso aprire la maniglia del

martinetto veicolo e l'estremità
esagonale in posizione corretta. Usare
l'estremità esagonale per azionare la
vite del martinetto veicolo e per
rimuovere i dadi ruota.

Nota:

usare il gancio sull'estremità

esagonale per rimuovere il copriruota.

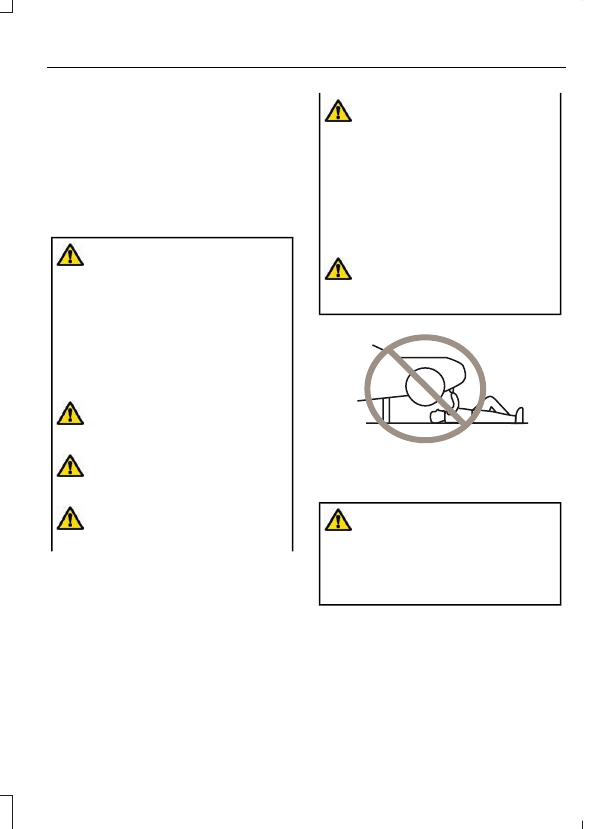

Martinetto del veicolo

PERICOLO:

Il martinetto fornito

insieme al veicolo è progettato solo per
la sostituzione di uno pneumatico forato
in caso di emergenza. Non eseguire altri
interventi sul veicolo quando il
martinetto è l'unico supporto di
sollevamento, in quanto il veicolo
potrebbe scivolare dal martinetto stesso.
L'inosservanza di questa istruzione
potrebbe causare lesioni personali,
anche letali.

PERICOLO:

Non posizionare

alcuna parte del corpo sotto un veicolo
sollevato da un martinetto.

PERICOLO:

Non posizionare mai

nulla tra il martinetto di sollevamento e
il suolo.

PERICOLO:

Non posizionare mai

nulla tra il martinetto e il veicolo.

PERICOLO:

Il martinetto fornito

PERICOLO:

Non posizionarsi mai

sotto un veicolo supportato soltanto da
un martinetto.

E166722

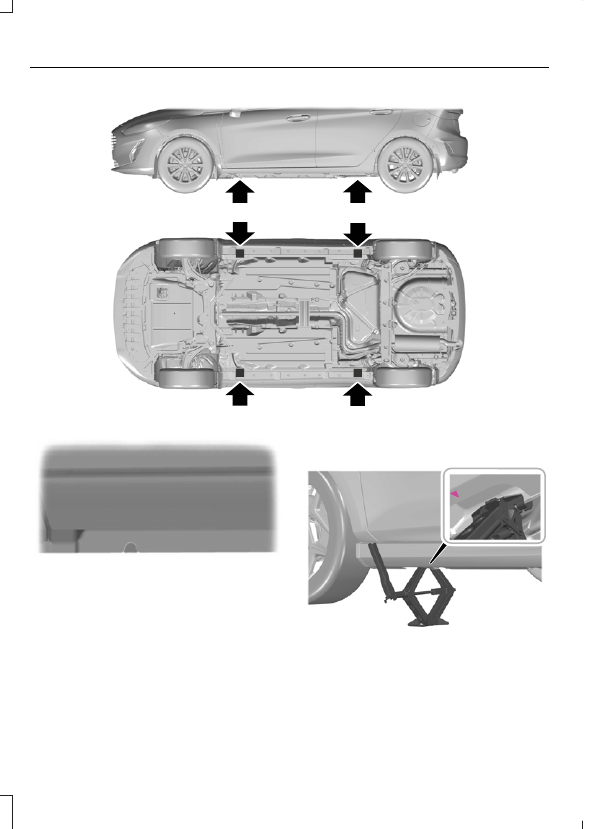

Punti di sollevamento con
martinetto e sollevatore

PERICOLO:

Utilizzare

esclusivamente i punti di sollevamento
specificati. Se si solleva il veicolo in altri
punti, alcuni componenti (ad es. le
tubazioni del freno) potrebbero
danneggiarsi.

453

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sostituzione di una ruota da strada

E283868

E93184

Delle intaccature al di sotto dei
batticalcagno mostrano l'ubicazione dei
punti di sollevamento.

Tutti i veicoli

E283869

454

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sostituzione di una ruota da strada

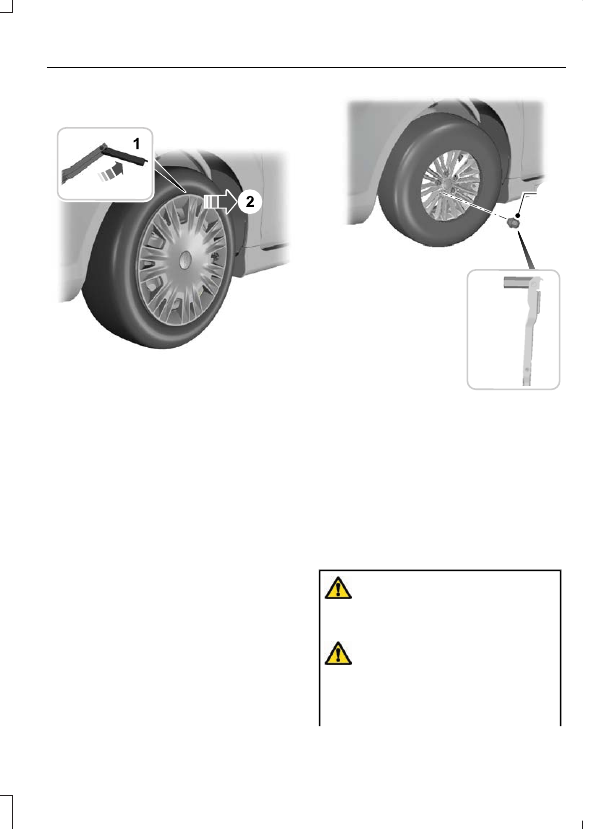

Smontaggio del copriruota

E285279

Aprire la chiave per dadi ruota.

2. Utilizzare la linguetta sulla chiave per

rimuovere il copriruota.

Smontaggio di una ruota

Montare la chiave del dado di
bloccaggio della ruota.

E181745

2. Allentare i dadi ruota.

3. Sollevare il veicolo finché ruota e

pneumatico sono staccati dal suolo.

4. Togliere i dadi ad aletta e il pneumatico

stradale.

Nota:

Non lasciare i cerchi in lega

appoggiati con la superficie rivolta verso il
terreno in quanto ciò danneggerebbe la
vernice.

Montaggio di una ruota

PERICOLO:

Usare solo il

complessivo ruota di scorta e
pneumatico fornito in dotazione con il
veicolo.

PERICOLO:

Assicurarsi che non sia

presente olio o grasso sulle filettature o
sulla superficie tra i prigionieri e i dadi
ruota. Ciò può provocare l'allentamento
dei dadi ruota durante la marcia.

455

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sostituzione di una ruota da strada

PERICOLO:

Durante il montaggio

di una ruota, rimuovere eventuali tracce
di corrosione/sporco o impurità presenti
sulle superfici di attacco della ruota o
sulla superficie del pistone del cilindretto
ruota, dei freni a tamburo o dei freni a
disco a contatto con la ruota. Assicurarsi
che tutti gli elementi di fissaggio del
rotore al mozzo siano fissati in modo da
non interferire con le superfici di attacco
della ruota. Se le ruote vengono montate
senza seguire questi passaggi, i dadi
ruota potrebbero allentarsi e la ruota
potrebbe staccarsi quando il veicolo è in
movimento, con conseguente perdita di
controllo del veicolo e lesioni personali,
anche mortali.

PERICOLO:

Far controllare la

tenuta dei dadi ruota e la pressione degli
pneumatici il prima possibile.

Nota:

Controllare che i coni dei dadi ruota

siano posizionati contro la ruota.

Montare la ruota.

2. Montare i dadi ruota accostandoli.

3. Montare la chiave del dado di

bloccaggio della ruota.

E75442

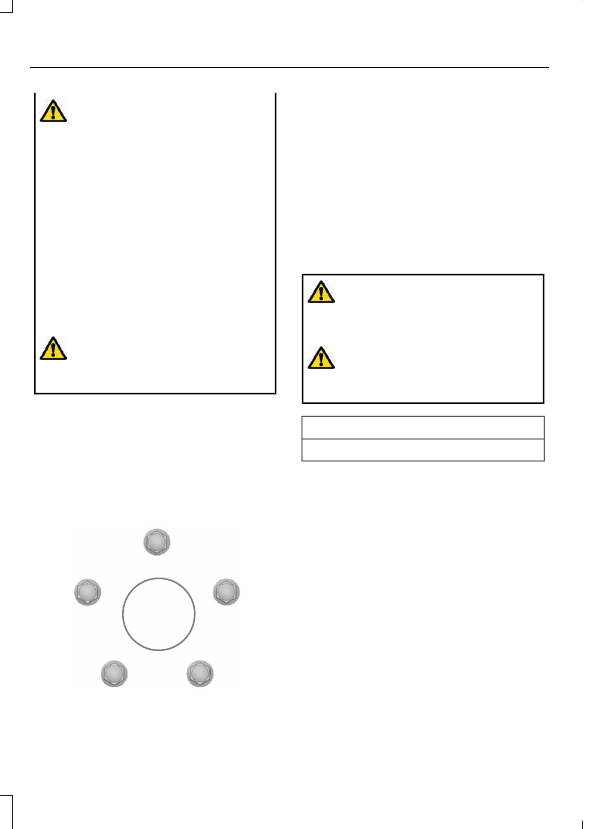

4. Installare tutti i dadi ad aletta e serrarli

parzialmente nella sequenza indicata.

5. Abbassare il veicolo e togliere il

martinetto di sollevamento.

6. Serrare completamente i dadi ruota

nell'ordine illustrato. Vedere

Sostituzione di una ruota da strada

(pagina 451).

Installare il copriruota.

DADI RUOTA

PERICOLO:

Usare solo i dadi ruota

e le ruote specifici forniti in dotazione
con il veicolo. In caso di dubbi, rivolgersi
a una concessionaria autorizzata.

PERICOLO:

Non montare ruote in

lega utilizzando i dadi previsti per le ruote
in acciaio.

135

È possibile richiedere dadi di bloccaggio di
ricambio e la relativa chiave presso una
concessionaria autorizzata, fornendo il
certificato con il numero di riferimento.

456

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sostituzione di una ruota da strada

DIMENSIONI DEL VEICOLO

Dimensioni mm

Descrizione

4.186–4.226

Lunghezza totale

1.930

Larghezza totale inclusi i retrovisori esterni

1.533–1.556

Altezza totale esclusa l'antenna

2.588

Passo

1.562–1.567

Carreggiata anteriore

1.518–1.523

Carreggiata posteriore

457

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

CAPACITÀ E SPECIFICHE DELL'OLIO MOTORE - 1.0L ECOBOOST™

Capacità

Filtro dell'olio incluso

Variante

4,6 L

Tutte

Nota:

Per aumentare il livello indicato sull'astina dal minimo al massimo, è necessaria una

quantità di olio motore pari a 1 L.

Materiali

Specifica

Nome

WSS-M2C948-B

Olio motore - SAE 5W-20

Rabbocco dell'olio motore

In assenza del tipo di olio motore conforme
alla specifica WSS-M2C948-B, per il
rabbocco è possibile utilizzare anche un
olio motore SAE 5W-20 secondo ACEA
A5/B5.

Nota:

Non utilizzare una quantità di olio

motore alternativo superiore a 0,5 L tra gli
intervalli di manutenzione programmati.

CAPACITÀ E SPECIFICHE DELL'OLIO MOTORE - 1.5L ECOBLUE

Capacità

Filtro dell'olio incluso

Variante

6,2 L

Tutte

Nota:

Per aumentare il livello indicato sull'astina dal minimo al massimo, è necessaria una

quantità di olio motore pari a 1,75 L.

Materiali

Specifica

Nome

WSS-M2C952-A1

Olio motore - SAE 0W-20

458

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

Rabbocco dell'olio motore

In assenza del tipo di olio motore conforme
alla specifica WSS-M2C952-A1, per il
rabbocco è possibile utilizzare olio motore

SAE 0W-20 conforme alla specifica ACEA
C5.

Nota:

Non utilizzare una quantità di olio

motore alternativo superiore a 1 L tra gli
intervalli di manutenzione programmati.

CAPACITÀ E SPECIFICHE DELL'OLIO MOTORE - 1.5L ECOBOOST™

Capacità

Filtro dell'olio incluso

Variante

6,25 L

Tutte

Nota:

Per aumentare il livello indicato sull'astina dal minimo al massimo, è necessaria una

quantità di olio motore pari a 0,9 L.

Materiali

Specifica

Nome

WSS-M2C948-B

Olio motore - SAE 5W-20

Rabbocco dell'olio motore

In assenza del tipo di olio motore conforme
alla specifica WSS-M2C948-B, per il
rabbocco è possibile utilizzare anche un
olio motore SAE 5W-20 secondo ACEA
A5/B5.

Nota:

Non utilizzare una quantità di olio

motore alternativo superiore a 1 L tra gli
intervalli di manutenzione programmati.

CAPACITÀ E SPECIFICHE DEL SISTEMA DI RAFFREDDAMENTO
- 1.0L ECOBOOST™

Capacità

Quantità

Variante

5,6 L

Tutte

459

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

Materiali

Specifica

Nome

WSS-M97B44-D

Liquido radiatore Super Plus Premium
FU7J-19544-xx

WSS-M97B57-A2

Liquido radiatore

Il liquido di raffreddamento
WSS-M97B44-D è di colore arancione,
mentre il liquido di raffreddamento
WSS-M97B57-A2 è di colore giallo. Il
liquido di raffreddamento giallo potrebbe
sembrare verde fluorescente in alcuni
sistemi di raffreddamento. Si tratta di una
caratteristica normale.

Nota:

Il liquido di raffreddamento

WSS-M97B57-A2 giallo è compatibile con
il liquido di raffreddamento
WSS-M97B44-D arancione, quindi su tutti
i veicoli con liquido di raffreddamento
arancione o giallo è possibile utilizzare il
liquido di raffreddamento giallo. Tuttavia,
se il veicolo è stato ricondizionato con
liquido di raffreddamento giallo, rabboccare
con liquido di raffreddamento dello stesso
colore per garantire una maggiore durata.

CAPACITÀ E SPECIFICHE DEL SISTEMA DI RAFFREDDAMENTO
- 1.5L ECOBLUE

Capacità

Quantità

Variante

7,3 L

Serbatoio liquido di raffreddamento motore grande

2 L

Serbatoio liquido di raffreddamento motore piccolo

Materiali

Specifica

Nome

WSS-M97B44-D

Liquido radiatore Super Plus Premium
FU7J-19544-xx

WSS-M97B57-A2

Liquido radiatore

460

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

Nota:

Il liquido di raffreddamento

CAPACITÀ E SPECIFICHE DEL SISTEMA DI RAFFREDDAMENTO
- 1.5L ECOBOOST™

Capacità

Quantità

Variante

6 L

Tutte

Materiali

Specifica

Nome

WSS-M97B44-D

Liquido radiatore Super Plus Premium
FU7J-19544-xx

WSS-M97B57-A2

Liquido radiatore

Nota:

Il liquido di raffreddamento

461

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

CAPACITÀ DEL SERBATOIO CARBURANTE - 1.0L ECOBOOST™

Capacità

Quantità

Variante

42,2 L

Tutte

462

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

CAPACITÀ DEL SERBATOIO CARBURANTE - 1.5L ECOBLUE

Capacità

Quantità

Variante

42,2 L

Tutte

463

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

CAPACITÀ DEL SERBATOIO CARBURANTE - 1.5L ECOBOOST™

Capacità

Quantità

Variante

45,2 L

Tutte

464

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Capacità e specifiche

Content .. 27 28 29 30 ..
