FORD PUMA (2022). Manuale dell'utente

In modalità fail-safe, il motore dispone di
una potenza del motore limitata, quindi
guidare prestando particolare attenzione.
Il veicolo non è in grado di viaggiare
costantemente a velocità elevate, con
conseguenti scarse prestazioni del motore.

Il motore potrebbe anche arrestarsi
automaticamente per evitare che si
danneggi. In questo caso:

Accostare il prima possibile e spegnere
il motore.

2. Se si è sottoscritto un contratto di

assistenza stradale, si consiglia di
contattare il proprio fornitore del
servizio.

3. Se questo non fosse possibile, lasciare

raffreddare il motore per un breve
periodo.

4. Controllare il livello del liquido di

raffreddamento. Se il livello del liquido
di raffreddamento si trova in
corrispondenza o al di sotto del
contrassegno minimo, rabboccare
immediatamente con liquido di
raffreddamento prediluito.

5. Quando il motore si raffredda e la

temperatura diminuisce, è possibile
avviarlo nuovamente. Far controllare
il prima possibile il veicolo per ridurre
al minimo i danni al motore.

Nota:

Se si continua a utilizzare il veicolo

senza che venga riparato, le possibilità di
danneggiare il motore aumentano.

INDICATORI DI
RAFFREDDAMENTO FAIL-SAFE

Se il motore inizia a
surriscaldarsi, l'indicatore della
temperatura del liquido di

raffreddamento si sposta verso la zona
rossa.

Si accende una spia e sul display
informazioni potrebbe comparire
un messaggio.

385

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Informazioni su urti e guasti

PRECAUZIONI RELATIVE AL
TRAINO DEL VEICOLO

PERICOLO:

Quando si traina il

veicolo, l'accensione deve essere inserita.

PERICOLO:

Controllare sempre

che il bloccasterzo sia disattivato prima
di provare a spostare il veicolo. La
mancata disattivazione del bloccasterzo
può causare incidenti.

PERICOLO:

Se il motore non è

acceso, il servofreno e il servosterzo non
funzionano. Premere il pedale del freno
più a fondo e tenere presente che gli
spazi necessari per arrestare il veicolo
aumentano e che lo sterzo risulta più
pesante.

PERICOLO:

Se la tensione

applicata sulla corda di traino è
eccessiva, il veicolo proprio o quello che
si sta trainando potrebbero subire dei
danni.

Nota:

Assicurarsi che il cambio sia in folle

quando si traina il veicolo.

Nota:

Non trainare il veicolo in retromarcia.

Nota:

Non trainare il veicolo in presenza di

temperatura ambiente inferiore a 0°C.

TRAINO IN CASO DI
EMERGENZA

Se il veicolo è impossibilitato a procedere
e non sono disponibili carrelli sollevatori
per ruote, carri attrezzi o autocarri con
pianale, può essere trainato in piano con
le quattro ruote poggiate a terra. È
ammesso procedere in questo modo a
condizione che:
•

Il veicolo sia rivolto in avanti, in modo
da essere trainato con il frontale
davanti.

•

La leva selettrice sia in folle.

•

Velocità massima di 50 km/h.

•

La distanza massima è 80 km.

Partire lentamente e in modo progressivo
evitando strappi al veicolo trainato.

Usare esclusivamente l'occhiello di traino
fornito insieme al veicolo.

Posizionare i cavi di traino o le barre di
traino rigide sullo stesso lato. Ad esempio
dal punto di traino posteriore destro al
punto di traino anteriore destro.

Usare un cavo di traino o una barra di traino
rigida di robustezza adeguata al peso del
veicolo trainante e del veicolo trainato.

Il peso del veicolo trainato non deve
superare quello del veicolo trainante.

386

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Traino del veicolo - Cambio manuale

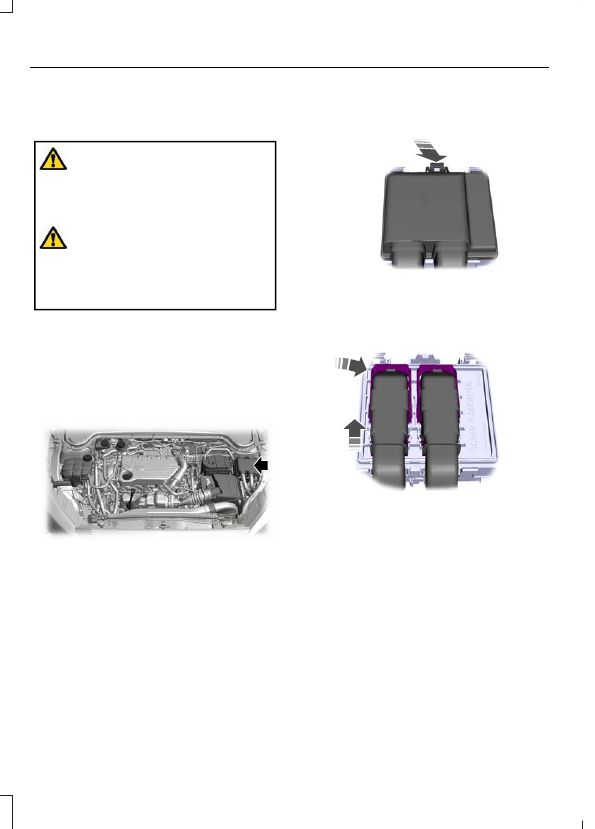

PRECAUZIONI RELATIVE AI
FUSIBILI

PERICOLO:

Sostituire sempre un

fusibile con un altro avente l'amperaggio
specificato. L'impiego di un fusibile con
amperaggio maggiore può causare danni
ai fili e innescare un incendio.

PERICOLO:

Per ridurre il rischio di

scosse elettriche, riposizionare sempre
il coperchio della scatola di distribuzione
elettrica prima di ricollegare la batteria
o rifornire i serbatoi dei liquidi.

SCATOLA FUSIBILI SOTTO IL
COFANO

UBICAZIONE DELLA SCATOLA
FUSIBILI SOTTO IL COFANO

E265225

ACCESSO ALLA SCATOLA
FUSIBILI SOTTO IL COFANO

E253688

Tirare la chiusura verso di sé e
rimuovere il coperchio superiore.

E253689

2. Tirare la leva del connettore verso

l'alto.

3. Tirare il connettore verso l'alto per

rimuoverlo.

390

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

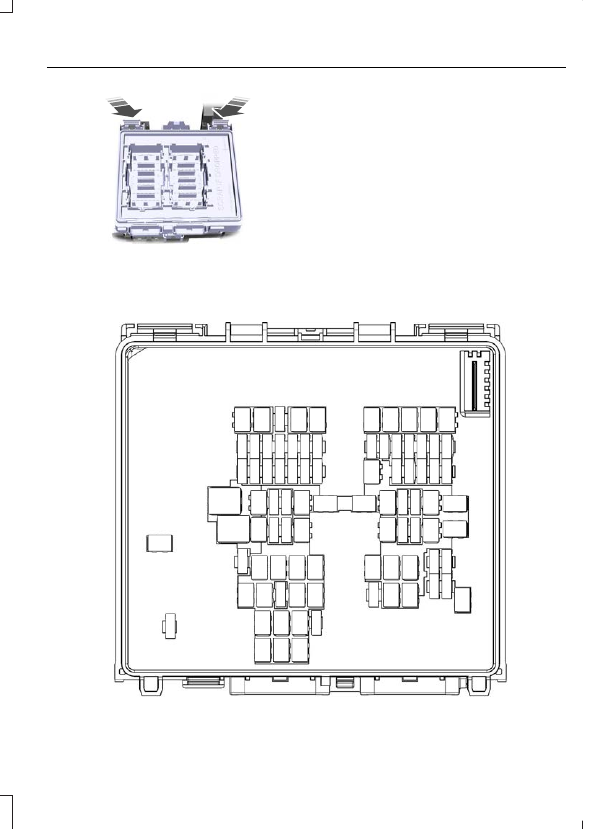

E253693

4. Tirare entrambe le chiusure verso di sé

e rimuovere scatola portafusibili.

5. Rovesciare la scatola portafusibili e

aprire il coperchio.

IDENTIFICAZIONE DEI FUSIBILI NELLA SCATOLA FUSIBILI SOTTO IL
COFANO

E299948

13 14 15 16 17

20 21 22 23 24

33 34

46 47

56 57

35 36 37

27 28 29 30 31

40 41

69 70

79 80

391

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

Componente protetto

Amperaggio

fusibile

Elemento

Non utilizzato

Riscaldatore sistema di aspirazione aria.

60 A

Ugelli lavavetri riscaldati parabrezza

10 A

Elemento parabrezza riscaldato sinistro

40 A

Non utilizzato

Motorino di avviamento

30 A

Riscaldatore sistema di aspirazione aria.

40 A

Non utilizzato

Cambio a doppia frizione - Diesel

40 A

Centralina candelette - Diesel

60 A

Non utilizzato

Bloccasterzo

20 A

Frizione aria condizionata

10 A

Non utilizzato

Alternatore motorino di avviamento integrato cinghia
- MHEV

5 A

Modulo di gestione motore

5 A

Volante riscaldato integrato

10 A

Servosterzo elettronico

5 A

Modulo di comando cambio

7,5 A

Non utilizzato

Modulo sedile avvolgente lato opposto guida.

10 A

Modulo sedile avvolgente lato guida.

10 A

392

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

Componente protetto

Amperaggio

fusibile

Elemento

Pompa refrigeante.

10 A

Valvola di scarico.

Valvola di spurgo filtro EVAP.

15 A

Sensore posizione albero a camme.
Sensore pressione comando iniezione carburante.
Solenoide di comando turbocompressore variabile.
Valvola bypass scambiatore ricircolo gas di scarico.
Solenoide valvola wastegate.
Sonda Lambda.

Modulo di gestione motore

20 A

Parzializzatore griglia attivo.

15 A

Pompa dell'olio.
Compressore sistema aria condizionata
Solenoide valvola wastegate.
Sensore presenza acqua nel carburante.

Bobina di accensione.

15 A

Condensatore soppressione rumore.

Valvola limitatrice della pressione aria condizionata.

10 A

Modulo di controllo dell'energia della batteria -
MHEV.

10 A

Modulo di comando scocca

30 A

Sistema di informazioni angolo cieco

10 A

Modulo controllo di crociera
Telecamera parcheggio assistito anteriore
Telecamera parcheggio assistito posteriore.
Modulo di comando parcheggio assistito

Modulo di comando cambio

10 A

Modulo di comando dosaggio riducente

5 A

Fari

10 A

Sistema frenante antiblocco

5 A

Non utilizzato

Motorino ventola

40 A

Non utilizzato

393

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

Componente protetto

Amperaggio

fusibile

Elemento

Modulo di controllo dell'energia della batteria -
MHEV.

10 A

Sedili riscaldati

20 A

Non utilizzato

Modulo traino rimorchio

40 A

Elemento parabrezza riscaldato destro

40 A

Modulo portiera posteriore lato sinistro.

30 A

Livellamento fari

5 A

Amplificatore unità audio.

15 A

Tettuccio panoramico.

20 A

Pompa freno antibloccaggio.

60 A

Ventola di raffreddamento ad alta velocità.

60 A

Non utilizzato

Connettore di trasmissione dati

10 A

Non utilizzato

Modulo portiera posteriore lato destro.

30 A

Valvola freno antibloccaggio.

30 A

Interruttore di attivazione/disattivazione freno

5 A

Amplificatore unità audio.

15 A

Portellone elettrico

30 A

Modulo di comando scocca

40 A

Non utilizzato

Supporto lombare

5 A

Non utilizzato

394

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

Componente protetto

Amperaggio

fusibile

Elemento

Non utilizzato

Pompa di alimentazione

20 A

Iniettori GPL (gas di petrolio liquido).

15 A

Valvola di sicurezza GPL.

Non utilizzato

Sensore pioggia

5 A

Motorino tergicristallo

30 A

Non utilizzato

Lunotto termico

25 A

Non utilizzato

Avvisatore acustico

20 A

Non utilizzato

Riscaldatore diesel

25 A

Pompa lavalunotto.

15 A

Accendisigari

20 A

Prese di alimentazione ausiliaria anteriore.

Prese di corrente ausiliarie posteriori.

20 A

Ventola di raffreddamento a bassa velocità.

40 A

Tergilunotto

20 A

Non utilizzato

395

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

SCATOLA FUSIBILI MODULO
DI COMANDO SCOCCA

UBICAZIONE DELLA SCATOLA
FUSIBILI DEL MODULO DI
COMANDO SCOCCA - GUIDA A
SINISTRA

La scatola portafusibili si trova dietro il
cassetto portaoggetti.

UBICAZIONE DELLA SCATOLA
FUSIBILI DEL MODULO DI
COMANDO SCOCCA - GUIDA A
DESTRA

La scatola portafusibili si trova sotto il
cassetto portaoggetti.

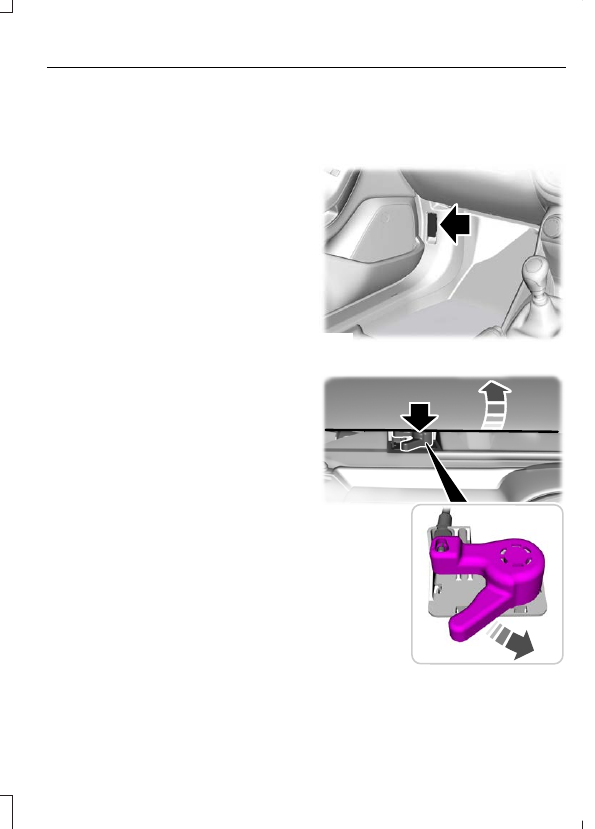

ACCESSO ALLA SCATOLA
FUSIBILI DEL MODULO DI
COMANDO SCOCCA - GUIDA A
SINISTRA

Aprire il cassetto portaoggetti e togliere
il contenuto.

2. Ruotare i fermi e rimuoverli.

3. Premere i lati verso l'interno e ruotare

verso il basso il cassetto portaoggetti.

ACCESSO ALLA SCATOLA
FUSIBILI DEL MODULO DI
COMANDO SCOCCA - GUIDA A
DESTRA

Rimuovere con cautela la copertura
sotto il cassetto portaoggetti.

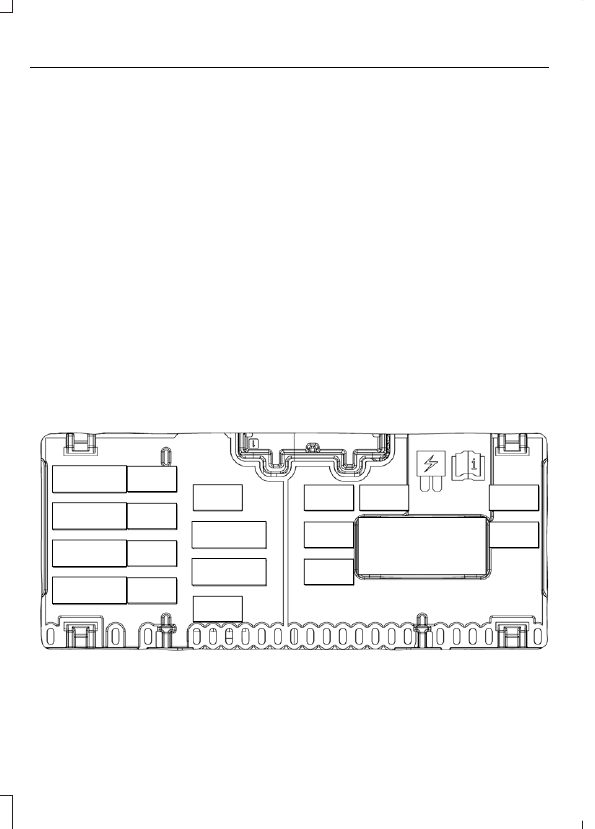

IDENTIFICAZIONE DEI FUSIBILI NELLA SCATOLA FUSIBILI MODULO DI
COMANDO SCOCCA

E299949

396

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

Componente protetto

Amperaggio

fusibile

Elemento

Modulo airbag

5 A

Sensore di temperatura e umidità abitacolo

Modulo di comando parcheggio assistito

10 A

Commutatore di avviamento

10 A

Commutatore di avviamento a pulsante
Modem telematica

Bloccaggio.

20 A

Sbloccaggio.

Tettuccio panoramico.

10 A

Alzacristallo elettrico anteriore lato destro

30 A

Indicatore disattivazione airbag lato passeggero

5 A

Retrovisore interno a oscuramento automatico

Non utilizzato

10 A

Modulo antifurto centrale

5 A

Portellone hands-free.
Portellone elettrico

Chiusure di sicurezza per bambini

15 A

Sportellino del bocchettone di rifornimento

Alzacristallo elettrico anteriore lato sinistro

30 A

Volante riscaldato

15 A

Modulo di comando fari

Comandi vocali

15 A

Lettore di compact disc.

Avvisatore acustico di riserva a batteria

7,5 A

Modulo di carica wireless

Avvisatore acustico sistema antifurto

10 A

Climatizzatore

7,5 A

Modulo volante
Quadro strumenti
Connettore di trasmissione dati

Unità audio

20 A

Non utilizzato

20 A

397

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

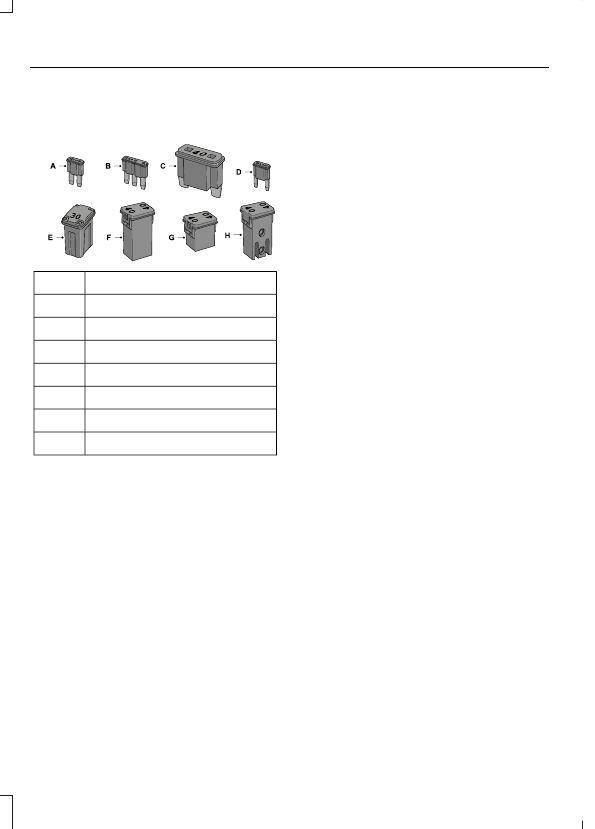

IDENTIFICAZIONE DEI TIPI DI
FUSIBILE

E267379

Micro 2

Micro 3

Maxi

Mini

M Case

J Case

J-Case a basso profilo

M Case con slot

FUSIBILI – RISOLUZIONE DEI
PROBLEMI

FUSIBILI – DOMANDE FREQUENTI

Quando occorre controllare un
fusibile?

Se i componenti elettrici del veicolo
non funzionano.

Quando occorre sostituire un fusibile?

Se un fusibile si è bruciato.

Come si identifica un fusibile bruciato?

Un fusibile bruciato si distingue per un
filamento interno rotto.

398

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Fusibili

PRECAUZIONI PER LA
MANUTENZIONE

Per preservarne l'idoneità alla circolazione
stradale e il valore di rivendita, è necessario
sottoporre il veicolo a manutenzione
regolare. Ford dispone di un'ampia rete di
concessionarie autorizzate che saranno
liete di aiutare i clienti, offrendo loro
assistenza professionale. I tecnici che
hanno ricevuto un addestramento speciale
Ford sono i più qualificati a intervenire sul
veicolo. Essi dispongono di una vasta
gamma di attrezzi altamente specializzati,
sviluppati specificamente per la
manutenzione dei veicoli Ford.

Qualora il veicolo dovesse essere
sottoposto a manutenzione, una
concessionaria autorizzata è in grado di
fornire l'assistenza e i ricambi necessari.
Controllare le informazioni di garanzia per
conoscere i ricambi e gli interventi coperti
dalla garanzia.

Utilizzare solo liquidi e ricambi consigliati
e conformi con le specifiche. Vedere

Capacità e specifiche

(pagina 457).

L'uso di oli e liquidi non conformi alle
specifiche e al grado di viscosità previsti
può provocare:
•

Danni ai componenti non coperti dalla
garanzia del veicolo.

•

Periodi di avviamento del motore più
lunghi.

•

Maggiori emissioni.

•

Riduzione delle prestazioni del motore.

•
