2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150

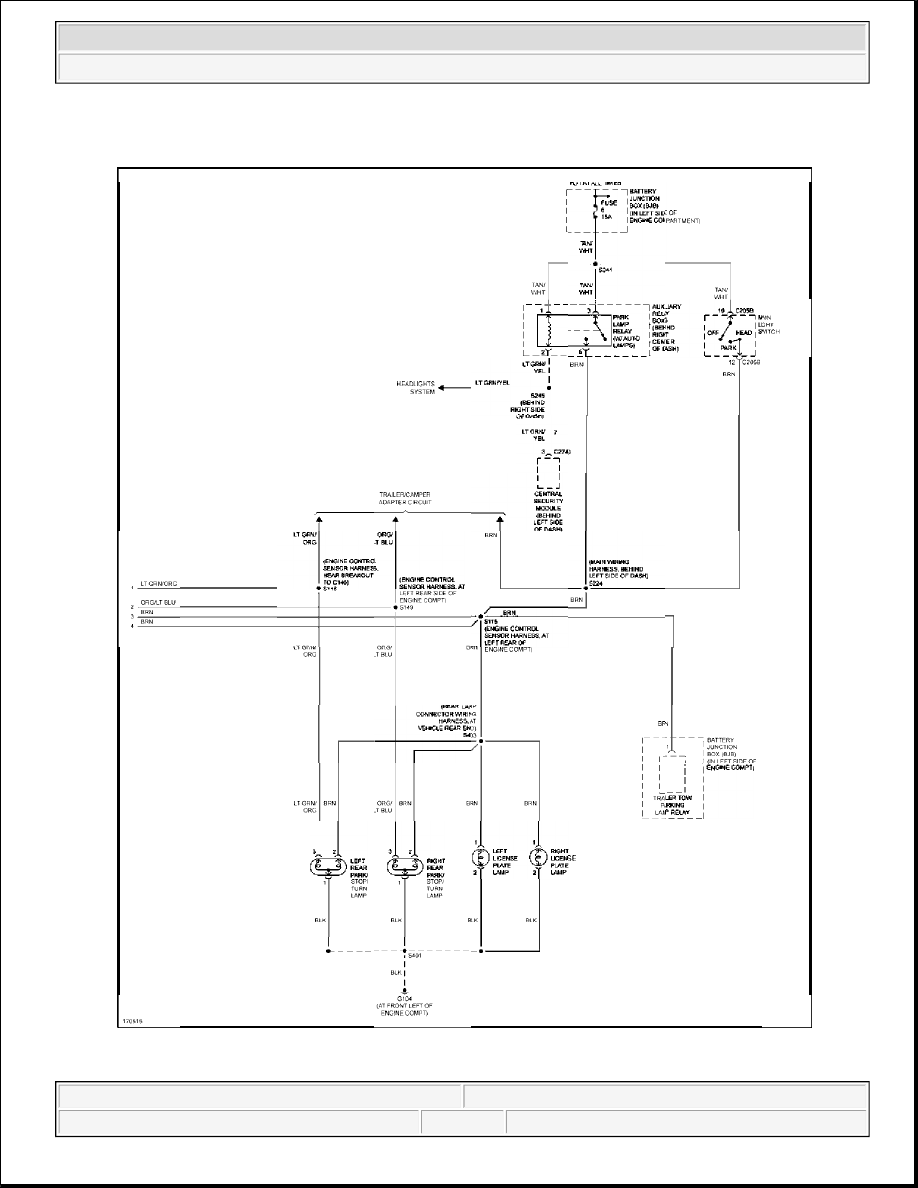

Fig. 49: Exterior Lamps Circuit (2 of 2)



2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150





2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150

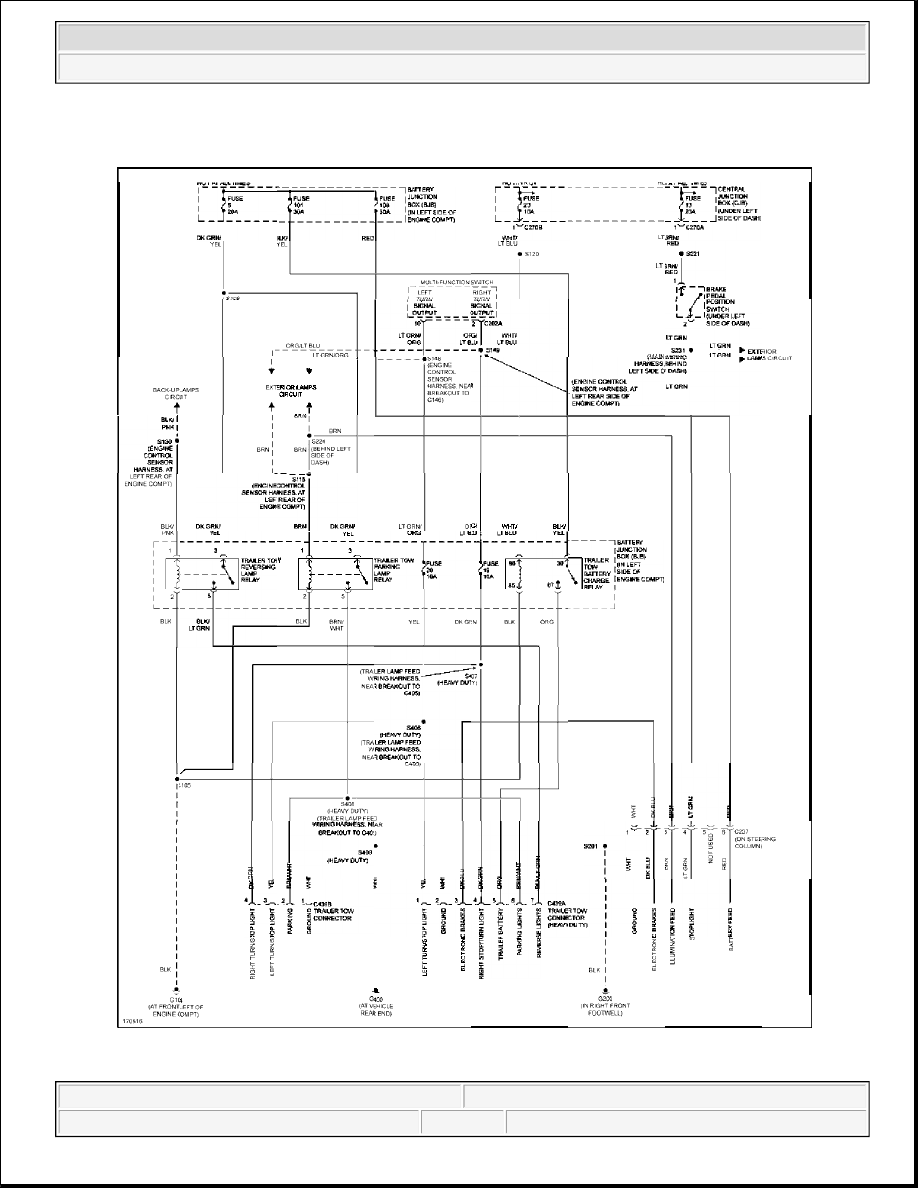

Fig. 50: Trailer/Camper Adapter Circuit

GROUND DISTRIBUTION



2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150
