2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150

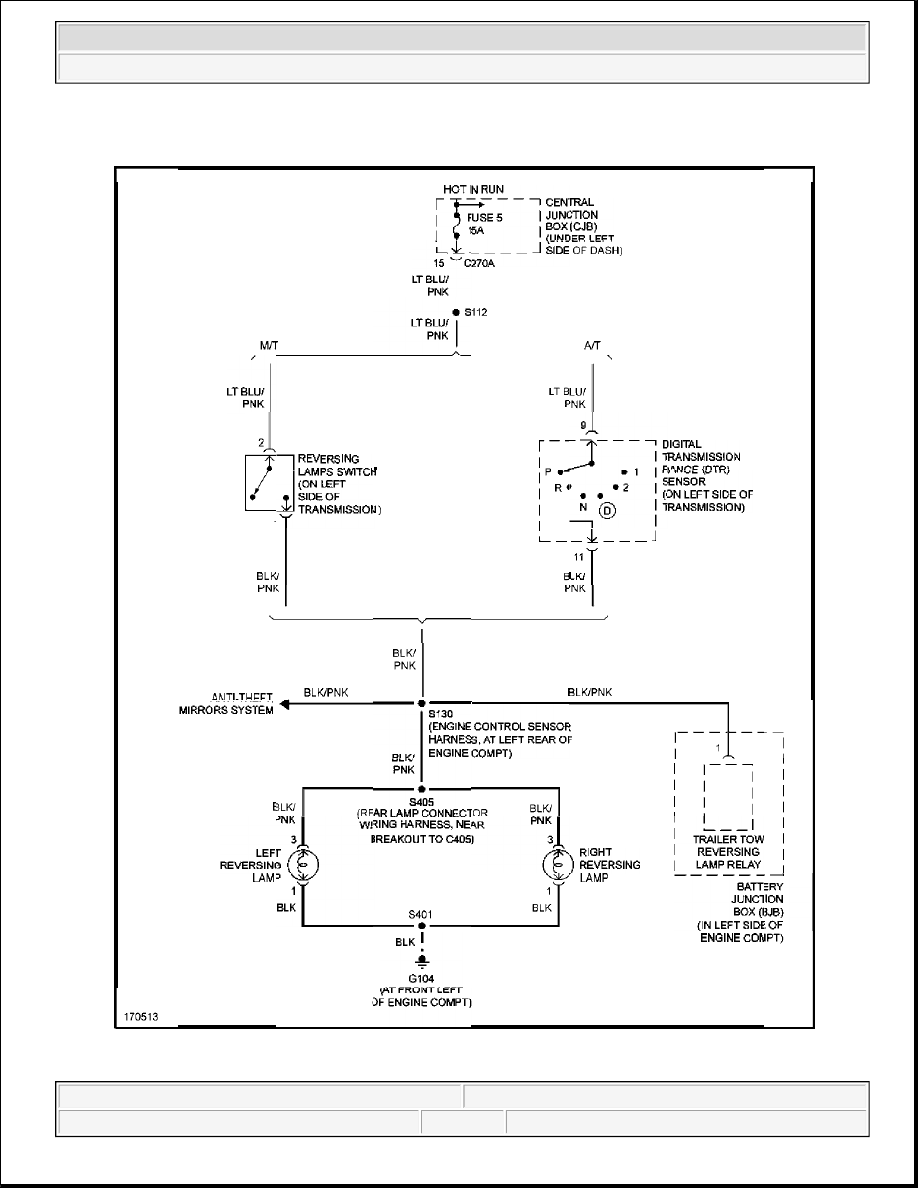

Fig. 47: Back-up Lamps Circuit



2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150





2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150

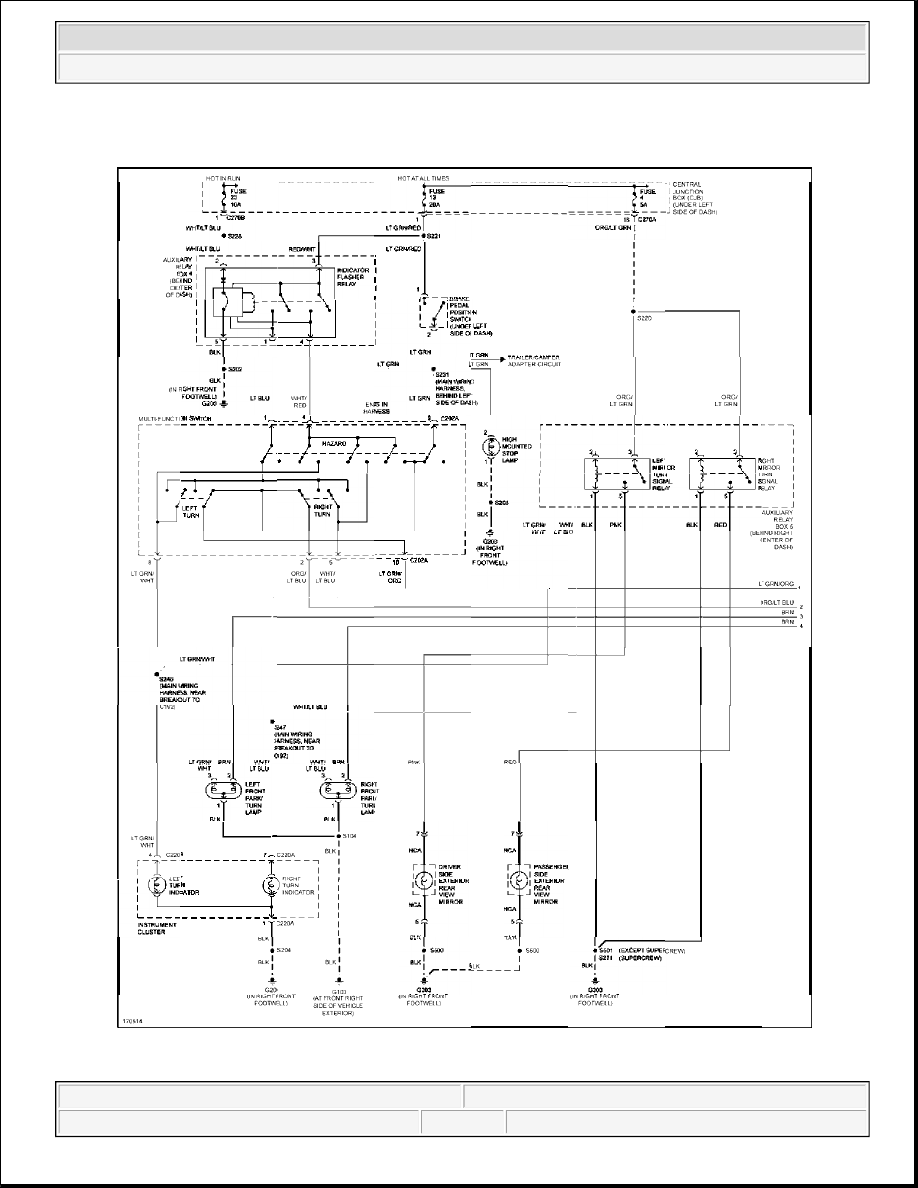

Fig. 48: Exterior Lamps Circuit (1 of 2)



2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150
