Citroen C3 Pluriel Dag (2007 year). Manual - part 7





1

IV

98

B O O T   C O M PA R T M E N T   C O V E R

This movable cover consists of the
main  section  and  two  side  covers
that  are  secured  on  the  cover’s
inner face.
The main section enables the boot
to be closed off in Cabriolet or Spi-

der confi guration.
The  side  covers  the  bases  of  the

arches  when  in  Spider  confi gura-

tion.

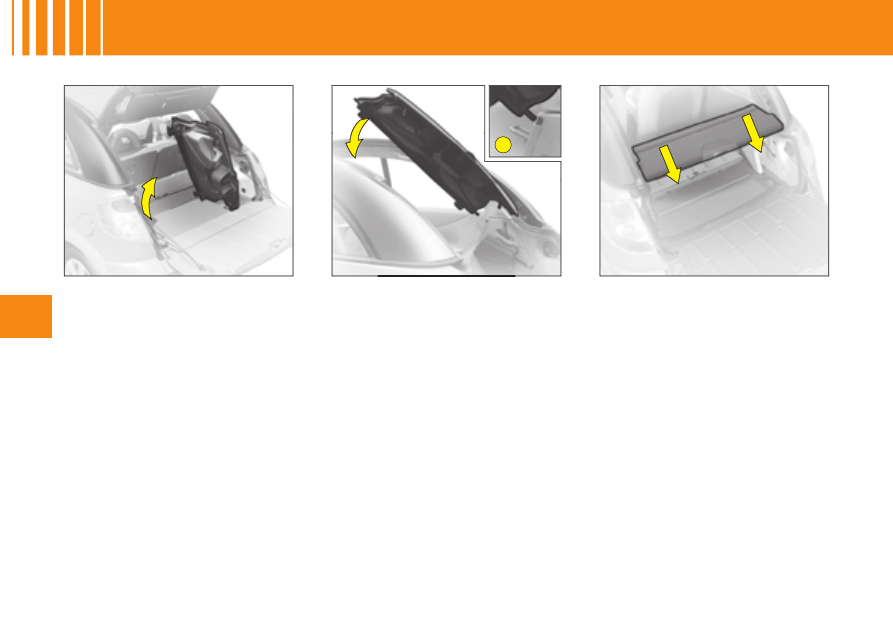

A.  Positioning the boot compart-

ment cover:
Place yourself at one sde of the
vehicle.
Unlock  and  tilt  the  rear  seat
backrest.
Lift  the  boot  cover  on  one  side
then remove it from the boot.

B.  Tilt the boot cover as shown

and place the pin 1 in its hous-

ing. Then fl ex the boot cover

to place the other pin in the
opposite housing.

C.  Engage the pins in their hous-

ings by pulling the boot cover
rearwards.
Reposition the rear seat.

Note:

The  tailgate  is  locked  automatically  as  soon  as  the  vehicle  reaches  a
speed of approx. 10 km/h (6 mph).
To gain access to the boot, vehicle stationary, unlock the vehicle either
by opening a door or by using the remote control or the key.

1

2

IV

99

B O O T   C O M PA R T M E N T   C O V E R

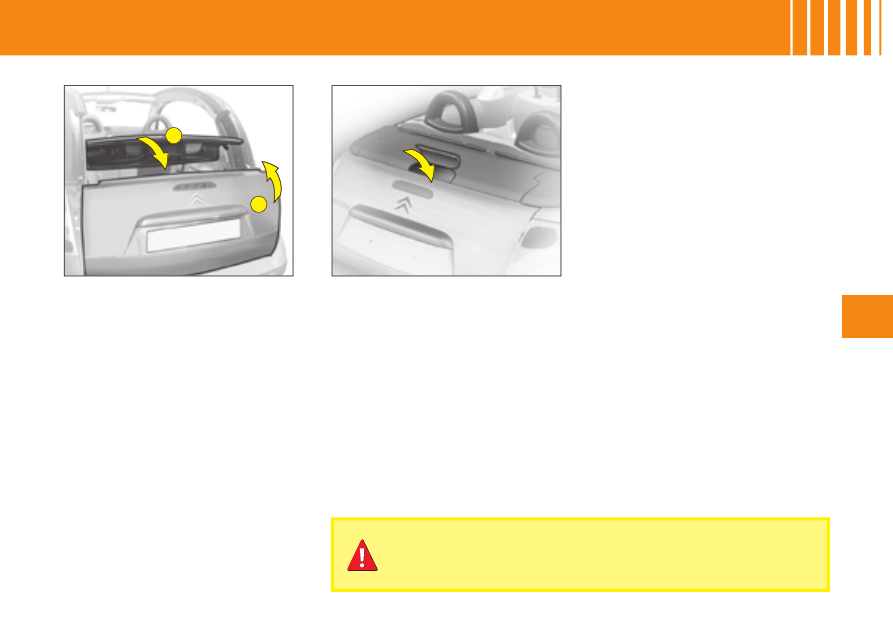

D.  To lock the boot compartment

cover: First close the tailgate 1
then the boot cover 2.

The  tailgate  opening  control  is

accessed via the mobile fl ap in the

boot compartment cover.
To  remove  the  boot  compartment
cover, proceed in reverse order.

Do not place any object on the boot compartment cover.

IV

100

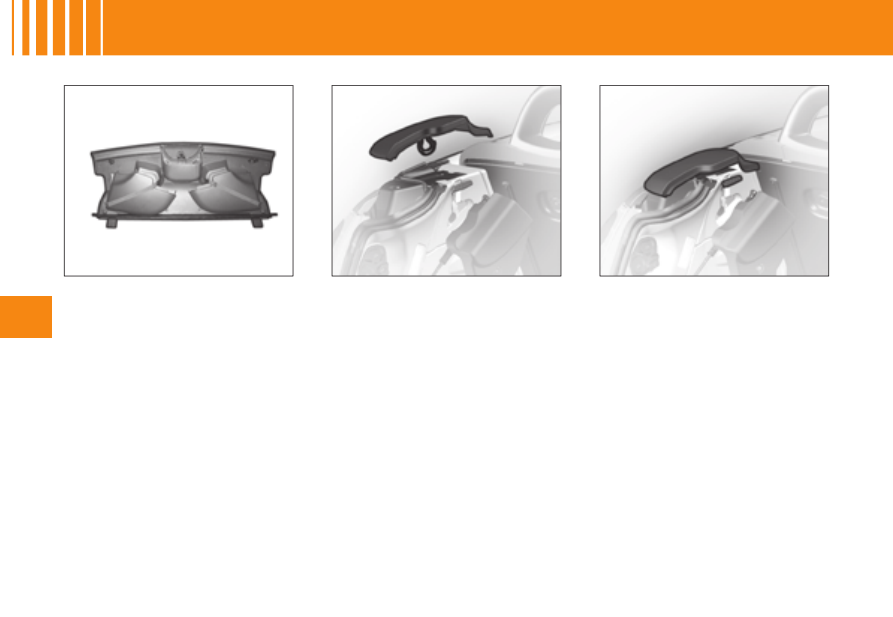

S I D E   C O V E R S

The side covers are to be found on
the  interior  face  of  the  boot  com-
partment cover.

Positioning the side covers:
Deploy  the  ring  located  beneath
the cover.
Make sure that the telescopic han-
dles  are  in  the  fully  up  position
when placing the side covers.

Place  the  cover  in  the  location
vacated by the arch.
Lower  the  telescopic  handle  with
the  palm  of  your  hand  to  lock  the
cover in position.

A

IV

101

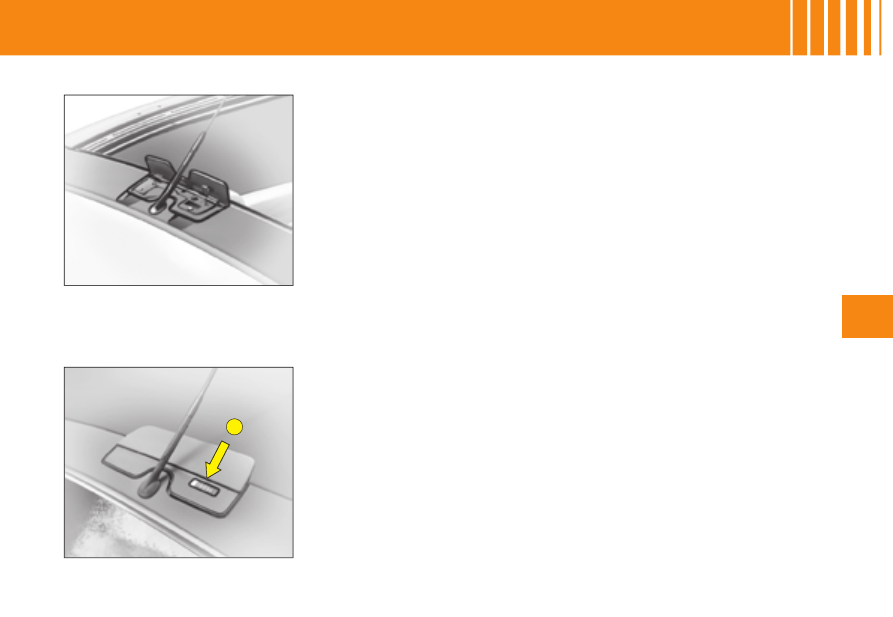

A C O U S T I C   C O M F O R T

Aero-acoustic defl ector

Your  vehicle  is  equipped  with  an  aero-acoustic  mobile  defl ector  for  sup-

pressing any air turbulence which may occur when driving in saloon confi gu-

ration with the roof open.

Operation

The defl ector deploys automatically when the roof is opened.
The latch A permits you to immobilise it.

Advice:

To improve your comfort when in cabriolet or spider confi guration, it is rec-

ommended:

to have the front and rear windows up
to immobilise the acoustic defl ector in the closed position.

In saloon confi guration with the roof closed for driving at high speed, you

are  recommended  to  immobilise  the  aero-acoustic  defl ector  in  the  closed

position.


1

2

A

V

102

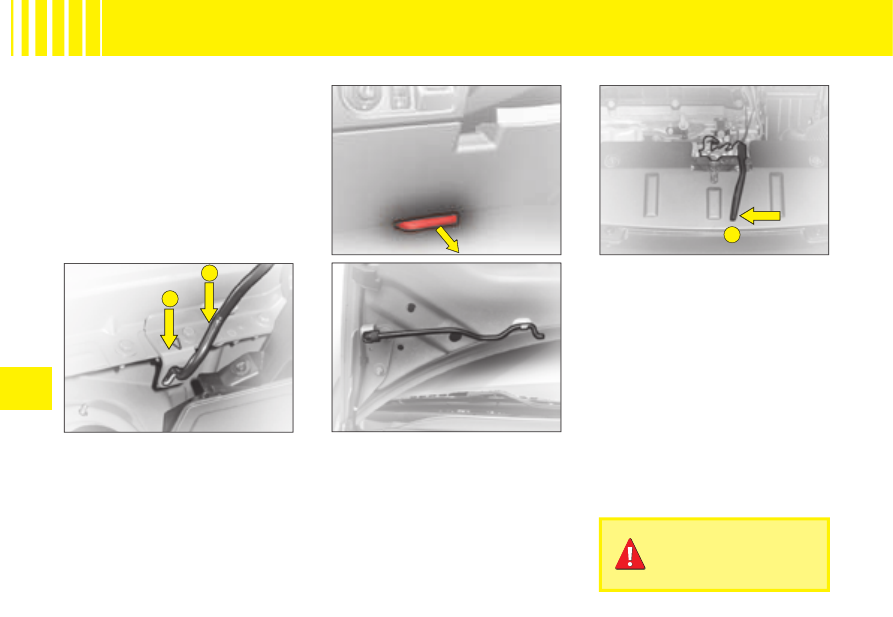

B O N N E T   R E L E A S E

Bonnet release

This  operation  should  only  be
performed  while  the  vehicle  is
stationary.
To release the bonnet, pull the con-
trol  located  under  the  dashboard
towards you.

Bonnet  stay:  Unclip  and  swivel
the strut, to insert it in notch 1, then
in notch 2 (See arrow indication).
Warning:  Do  not  pull  the  strut
towards the front.

To close

Fit the strut in its place.
Lower  the  bonnet  carefully,  then
let  it  drop  shut. Avoid  opening  the
bonnet in high winds.

Action the control A situated below
the chevrons, then lift.
Note:  The  panel  may  be  hot  after
the vehicle has been in use.

Check that the bonnet is
properly secured.

A

B

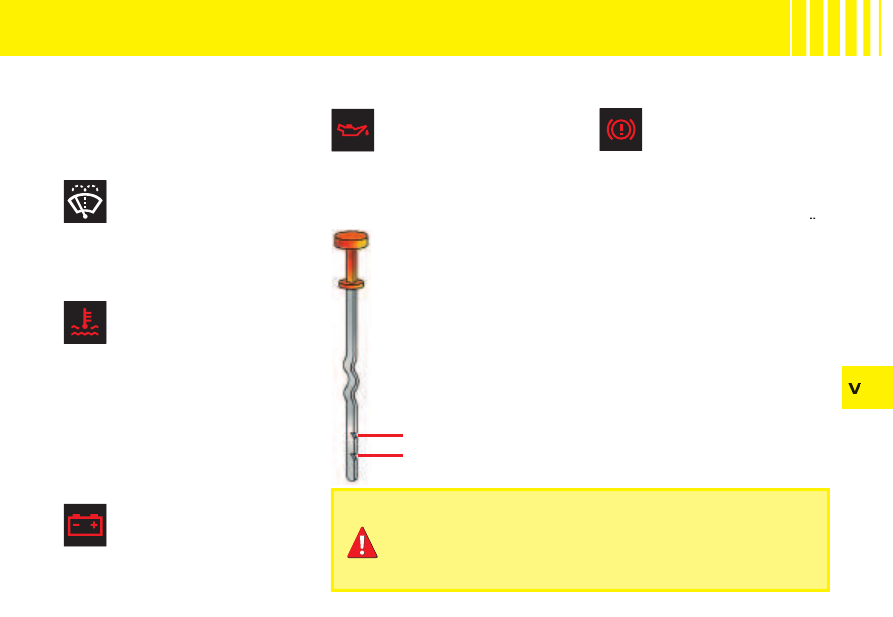

103

L E V E L S

Air fi lter

Follow  the  requirements
set out in the Maintenance
Guide.

REFER TO THE CHAPTER: USER PRECAUTIONS.

Screen wash and head-

lamp wash fl uid

Use

CITROËN-approved

products wherever possible.

Capacity: See “Capacities”.

Engine coolant

The  fl uid  level  should  be

between  the  marks  MIN.
and  MAX.  on  the  header

tank.
Engine  hot,  wait  at  least  15  min-

utes.
Quality: See “Maintenance Guide”.
Never  do  anything  relating  to
the cooling system of an engine
that is hot.

12V battery

See  “Starting  with  a  slave
battery”.

Engine oil

Check  the  engine  oil  level
on  horizontal  ground  with
the  engine  having  been

switched  off  for  at  least  10  min-

utes.
Quality: See “Maintenance Guide”.

Pull  out  the  manual  dip-
stick.
The level should be between
the  marks  MIN.  and  MAX.
on the gauge.
It  must  never  exceed  the
maximum.

MAX.

MIN.

Brake fl uid

The level of fl uid should be

between  the  marks  MIN.
and  MAX.  on  the  reser-

voir.
Quality: See “Maintenance Guide”.
If  the  warning  lamp  comes  on
while you are driving, stop imme-
diately  and  contact  a  CITROËN

while you are driving, stop imme-

stop imme-

dealer.

Cabin particle filter/Odour
filter

See “Maintenance Guide”.

If  opening  the  bonnet  when  the  engine  is  hot,  even  if  it  is
stopped and the ignition is switched off, remember that the
cooling fan may operate at any moment.
Consult “User Precautions” at the end of this handbook.

V

107

L E V E L S

Engine oil

Check the engine oil level on horizontal ground with the engine having been

switched off for at least 10 minutes.
Pull out the manual dipstick.
The level should be between the marks MIN. and MAX. on the gauge.

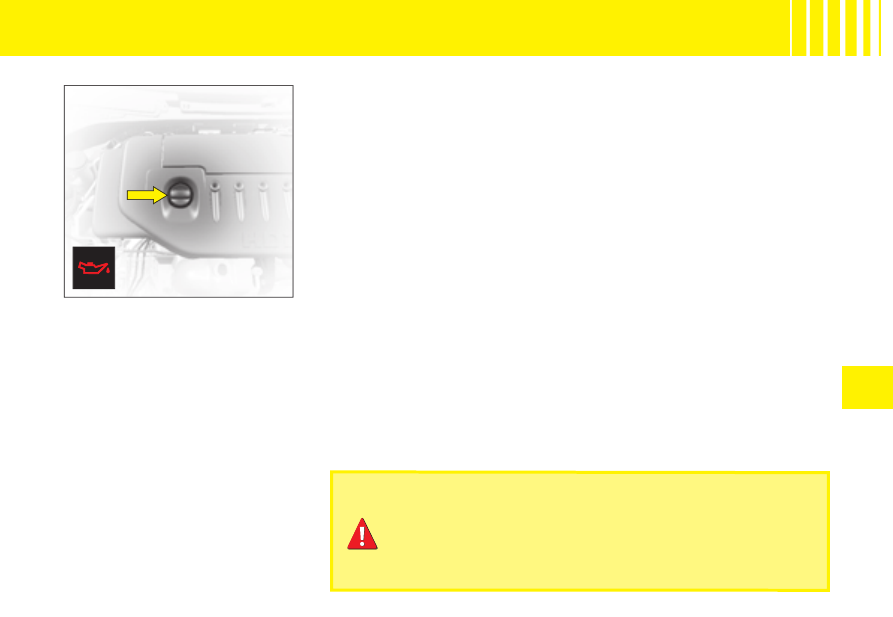

Topping up engine oil

Before fi lling, pull out the dipstick.
Check the dipstick after fi lling.
It must never exceed the maximum.
Screw the cap back on and close the bonnet.
Quality: See “Maintenance Guide”.

If  opening  the  bonnet  when  the  engine  is  hot,  even  if  it  is
stopped and the ignition is switched off, remember that the
cooling fan may operate at any moment.

V

108

Topping up the coolant

The fl uid level should be between the marks MIN. and MAX.

on the header tank.
Top up the level. If you have to put in more than 1 litre, have
the cooling system checked by a CITROËN dealer.

Top up the level. If you have to put in more than 1 litre,

in more than

Make sure that the cap is back on properly.
Note:

If you need to top up the fl uid frequently, this indicates

a malfunction which you should get checked at the earliest
opportunity.
Quality: See “Maintenance Guide”.
Remark:

  The  cooling  fan  may  operate  for  around  10  minutes  after  the

engine has stopped.

If  opening  the  bonnet  when  the  engine  is  hot,  even  if  it  is
stopped and the ignition is switched off, remember that the
cooling fan may operate at any moment.

L E V E L S

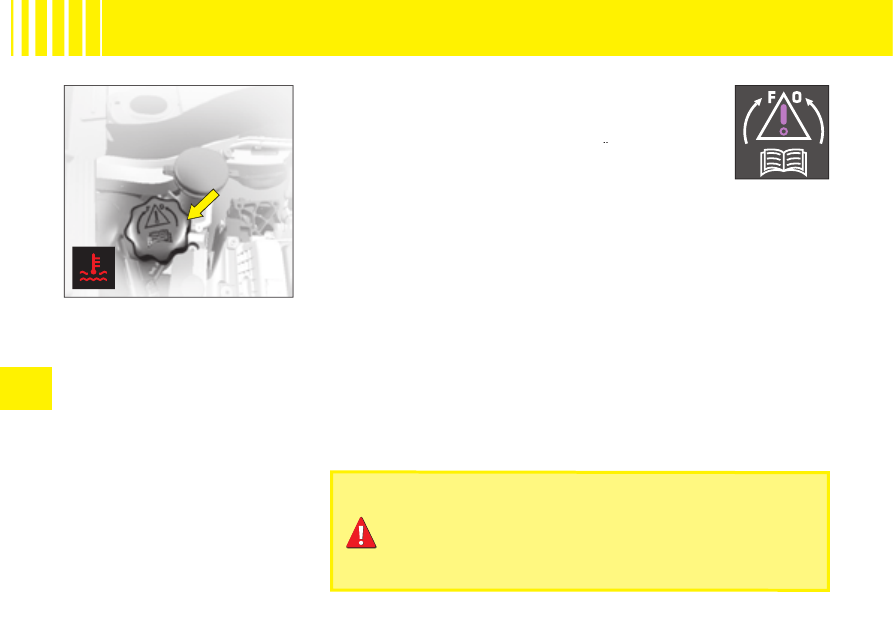

Radiator – coolant fl uid

Checking the level and topping up

with fl uid must always be done with

the engine cold.

Engine hot

Release the protection cover.
Wait 15 minutes or for the temper-

ature to be lower than 100°C and

then  carefully  unscrew  the  cap  so
as  to  allow  the  pressure  to  drop,
protecting  yourself  with,  say,  a
cloth.

V

104

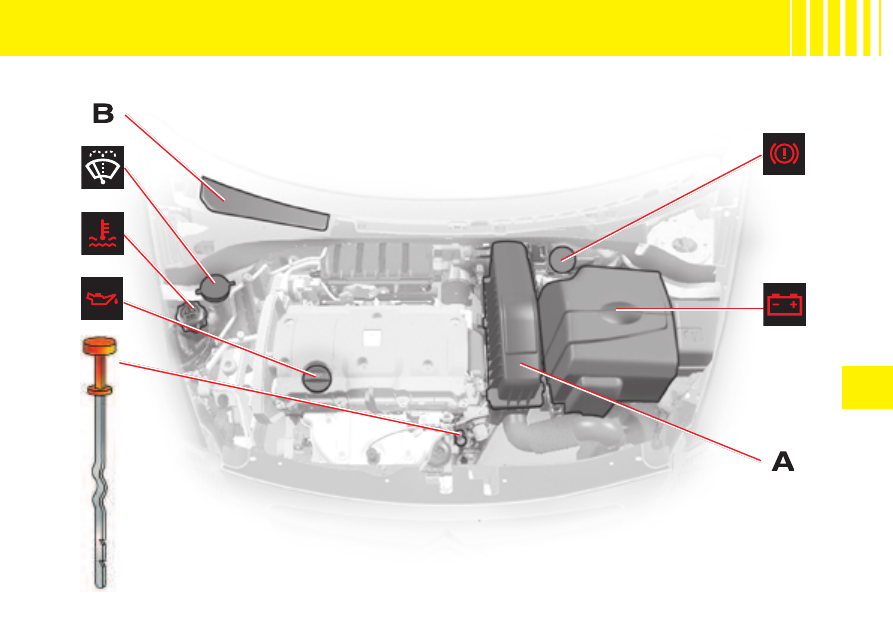

1 . 4 i   E N G I N E

V

105

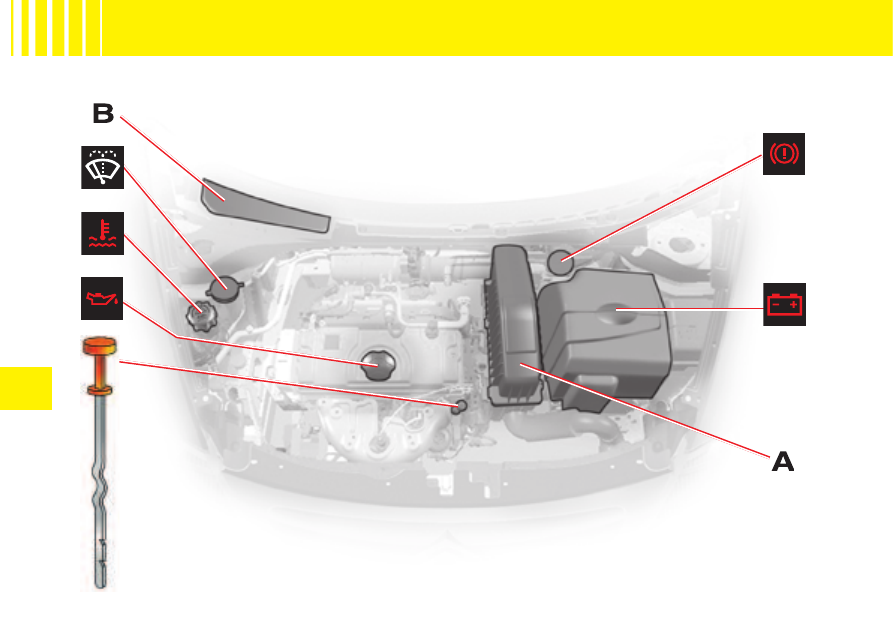

1 . 6 i   1 6 V   E N G I N E

V

106

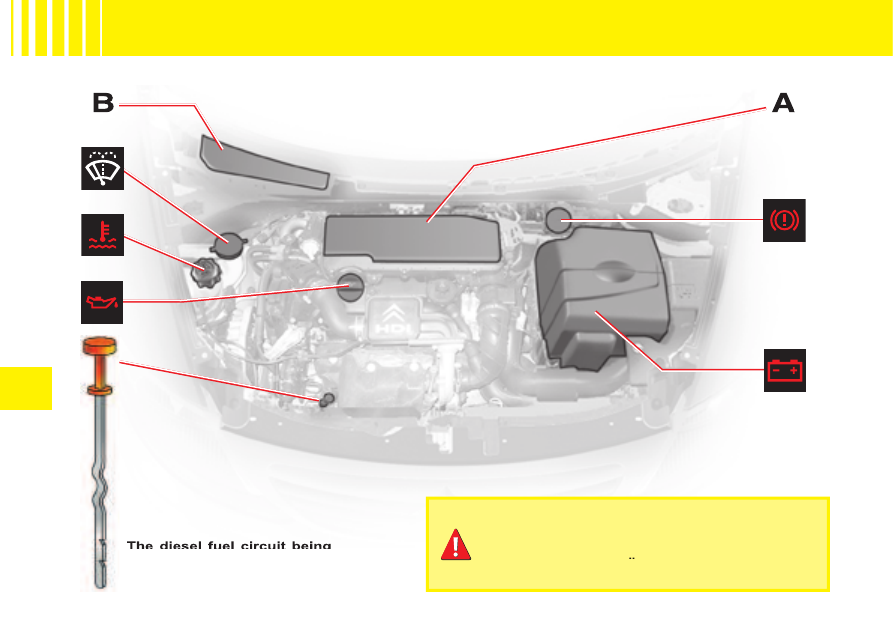

H D i

  7 0   E N G I N E   h p

The  diesel  fuel  circuit  being
under high pressure:
ANY INTERVENTION ON THE
CIRCUIT IS PROHIBITED.

H D i   e n g i n e s   a r e   t h e   r e s u l t   o f   a d v a n c e d
technology.
Any intervention requires special qualifi cations

which only a CITROËN dealer can guarantee.

Any intervention requires special qualifi cations

Any intervention requires special qualifi cations

V

109

D I E S E L   I N J E C T I O N   E Q U I P M E N T

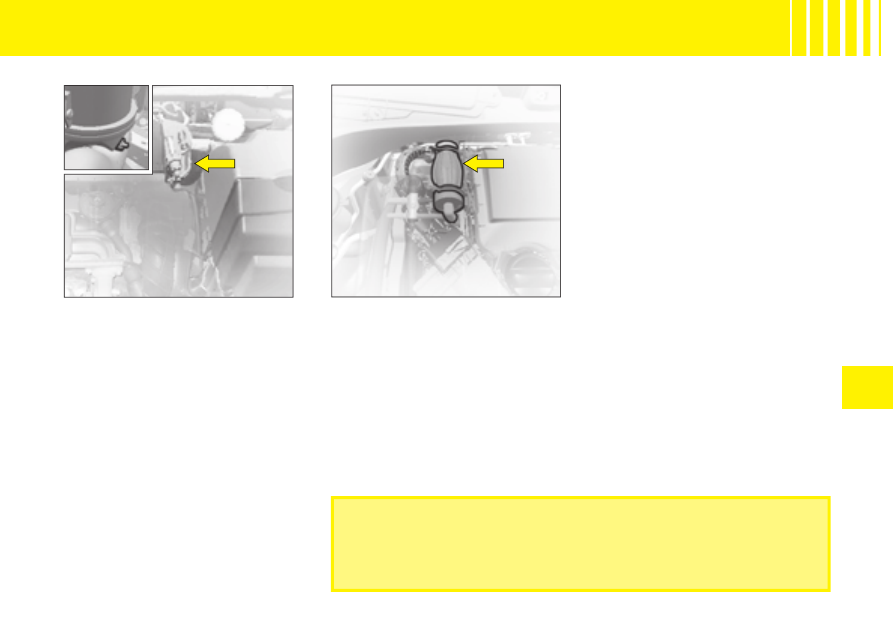

Priming the fuel system

Detach  the  protection  cover  to
access the priming pump.

HDi engines are the result of advanced technology.
Any intervention requires special qualifi cations which only a CITROËN

dealer can guarantee.

Draining  water  from  the  fuel

fi lter

Purge regularly (at each oil change).
To  drain  the  water,  slacken  the
bleed screw or the water-in-diesel-
fuel  sensor  located  at  the  base  of

the fi lter.
Operate  until  the  water  has  com-
pletely drained away.
Then  retighten  the  bleed  screw  or
the water in diesel fuel sensor.

In the event of running out of fuel:

After  fi lling  (5  litres  minimum),

operate  the  manual  priming
pump  until  some  resistance  is
felt.
Operate the starter motor while
depressing

the

accelerator

pedal  slightly  until  the  engine
starts.

If the engine fails to start at the fi rst

attempt,  wait  15  seconds  before

trying again.
If the engine fails to start after sev-
eral attempts, repeat the procedure
from the beginning.
When the engine is idling, acceler-
ate  slightly  to  complete  the  bleed-
ing of the circuit.

V

110

C A P A C I T I E S

Engine type

Engine oil capacities (in litres)

(1)

1.4i engine

3.2

1.6i 16V engine

3.2

HDi 70 engine

3.8

(1)

 Drain, refi ll and replace oil fi lter.

Screen wash fl uid (in litres)

3.5

V

111

F U S E S

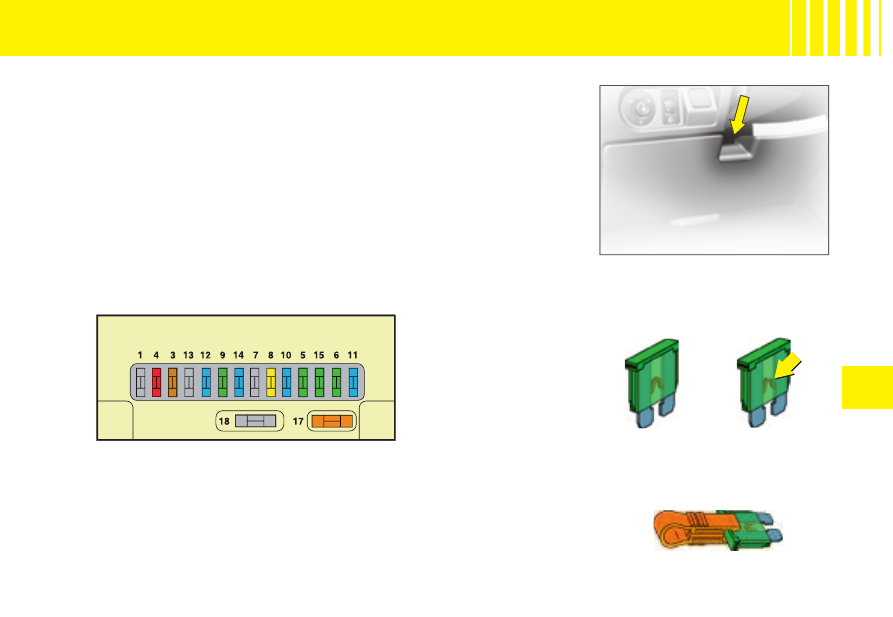

Fuseboxes

There  are  two  fuse  boxes,  one  below  the  dashboard
and one under the bonnet.

Dashboard fuses

To  access  the  fuses  under  the  dashboard,  detach  the

cover by sliding your fi ngers in the space between the

bottom of the dashboard and the steering wheel.

Replacing a fuse

Before replacing a fuse, you should ascertain the cause
of the fault and have it remedied. The numbers of the
fuses are indicated on the fusebox.

Replace  the  fuse  that  has  blown  with  one  of  the
same rating (same colour).
Use  the  special  pliers  A  stowed  on  the  cover  close  to
the fuseboxes, this includes a compartment for replace-
ment fuses.

Good

Bad

Pliers A

V

112

T A B L E   O F   F U S E S

D A S H B O A R D   F U S E S

Ref.

Rating

Function

3

5 A

Airbags

4

10 A

Diagnostic socket – Clutch switch – Steering angle sensor

5

30 A

Rear window – Sun roof

6

30 A

Screen wash

8

20 A

Digital clock – Controls at the steering wheel – Radio – Display

9

30 A

Cigar-lighter – Digital clock – Interior lamps – Vanity mirror

10

15 A

Alarm

11

15 A

Ignition switch – Diagnostic socket

12

15 A

Airbag ECU – Rain and brightness sensor

14

15 A

Parking assistance – Instrument panel – Air conditioning – Bluetooth

®

 telephone

®

15

30 A

Central locking – Deadlocking

17

40 A

Heated rear screen

18

SHUNT

CUSTOMER PARK SHUNT

V

113

F U S E S

Any action on the MAXI fuses (that give extra protection) (in
grey in the diagrams), located in the fuseboxes, should be left
to a CITROËN dealer.

grey in the diagrams), l

the dia

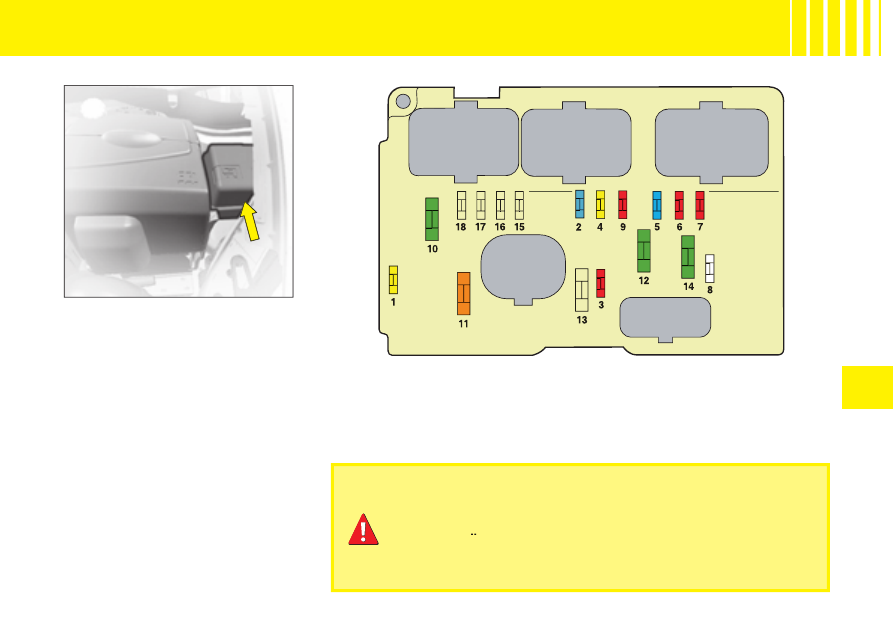

Fuses under the bonnet

Fusebox

To  access  the  fusebox  located  in
the  engine  compartment,  remove
the  battery  cover  and  detach  the
lid.
After  a  repair,  take  care  to
reclose the cover.
