Citroen C3 Pluriel Dag (2007 year). Manual - part 6





III

81

I N T E R I O R   C O M F O R T

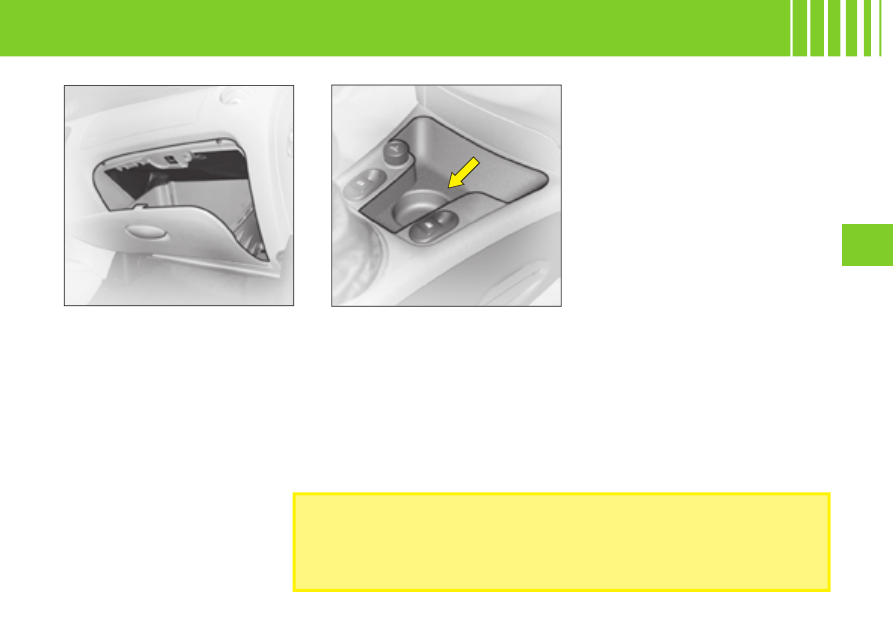

Ventilated lower glovebox

To open, pull the handle and lower
the lid.
It uses the same conditioned air as
the air vents.
It  comprises  a  storage  area  for
vehicle documents.

Oddments tray on front cen-
tral console

WARNING

WARNING: As a safety measure, the glovebox must remain shut when

the vehicle is in motion.

III

82

I N T E R I O R   C O M F O R T

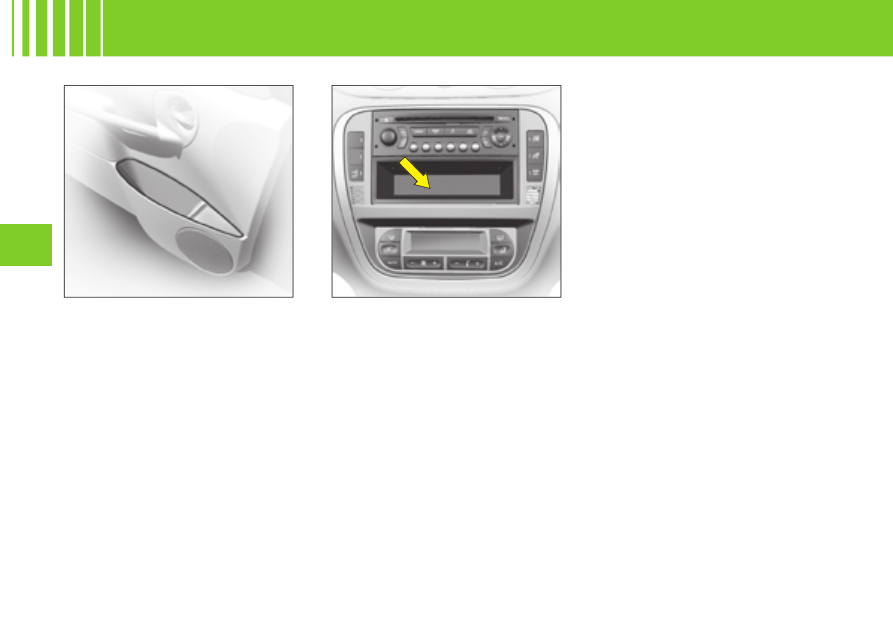

Storage  pockets  in  the  front
doors

These

can

accommodate,

for

example, a water bottle (1,5 litre).

Storage/CD Changer

III

83

I N T E R I O R   C O M F O R T

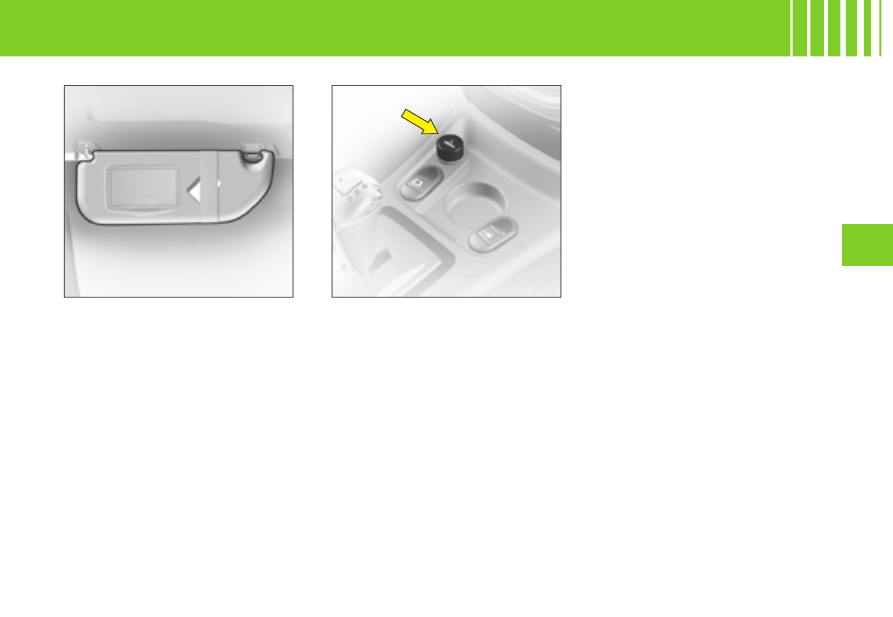

Cigar-lighter

The  cigar  lighter  is  operational
when the ignition is switched on.
Push  in  and  wait  a  few  moments.
The cigar lighter will release auto-
matically.

Sun visor

To prevent dazzle from ahead, fold
the visor downwards. They can be

disengaged  from  their  central  fi x-

ing  and  pivoted  over  to  the  side
windows if required.
The  passenger’s  and  driver’s  sun
visors each have a mirror that can
be covered.

A

2

1

A

B

B

1

2

A

III

84

B O O T

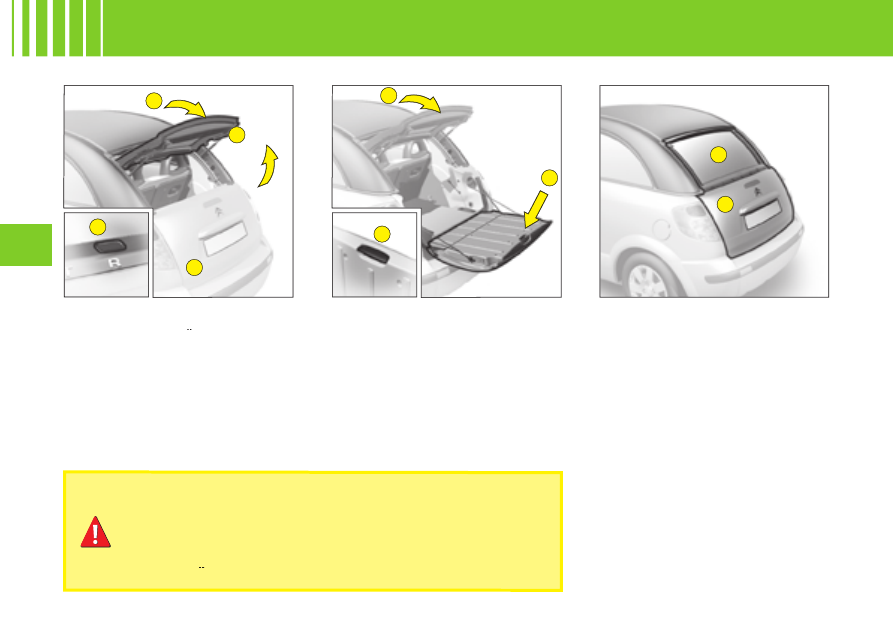

To gain access to the boot:

Open the rear screen 1 with a press on control A, located above the let-
ter R in CITROËN.

Open the rear screen

rear screen

The luggage cover integral to the rear screen folds up automatically when
the rear screen is opened,
Or,

Open the rear screen 1 with a press on control A, then open the tailgate 2
with a press on control B located inside the tailgate.

To  close  the  tailgate  or  the
rear screen:

First close the tailgate 2.
Then close the rear screen 1 onto
the tailgate 2.
Note:  As  soon  as  the  vehicle
reaches a speed of around 10 km/h
(approx. 6 mph), the rear screen and
the tailgate lock automatically.

It is necessary to open the rear screen to gain access to the
tailgate opening control.
Always close the tailgate before reclosing the rear screen.
If the roof is on the rear screen, never press on the roof fabric
or frame to close it.
Lock the cassette  by handling it by its edges in the area of
the CITROËN lettering.

Lock the cassette  by handling

the cassette

A

B

III

85

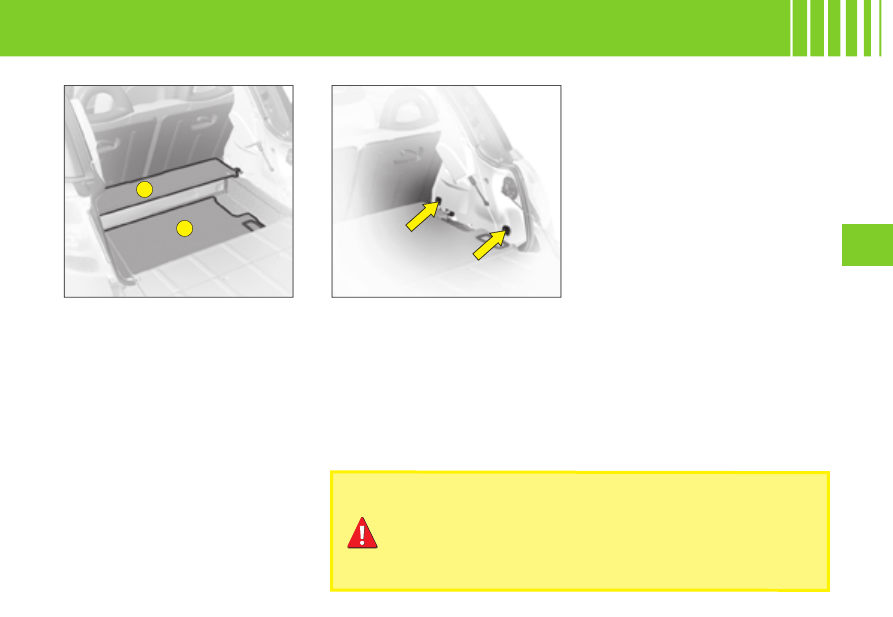

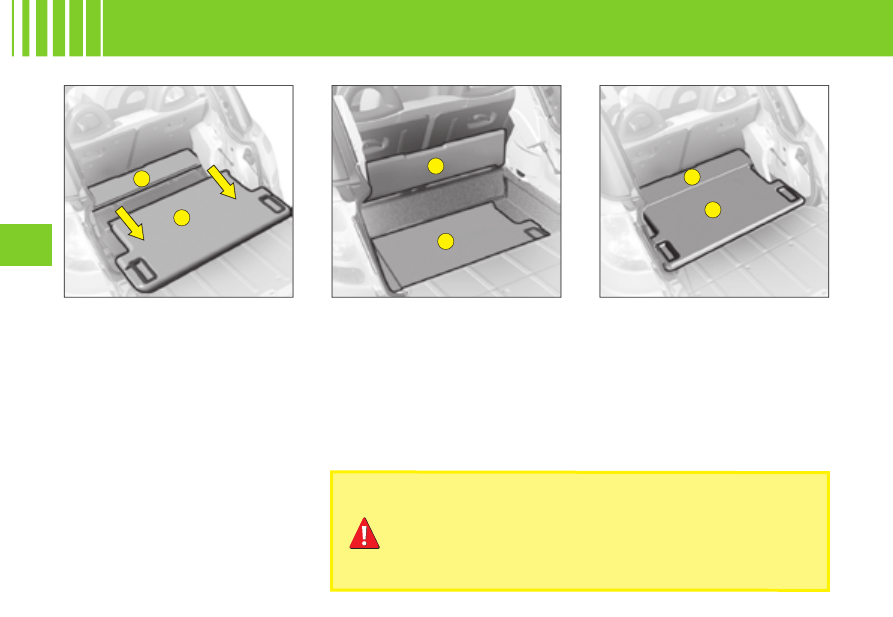

Boot fl oor

The boot fl oor consists of two movable components (A and B) allowing the

boot to be divided into sections.
In spider and cabriolet confi gurations, the lower part of the boot is designed

to receive the roof cassette (see chapter “Modularity”).
In saloon confi guration, parts A and B can be removed to achieve maximum

volume.

Luggage securing rings

To secure your loads, use the four
anchoring rings at the sides of the
boot.
For  reasons  of  safety,  it  is  recom-
mended to place heavy objects as
far forward as possible on the boot

fl oor.

When folding back the roof cassette, only the front part A can
remain in place.
The two components A and B of the boot fl oor and the tailgate

can support loads of up to 100 kg.

B O O T

A

B

A

B

B

A

III

86

Removal

To  remove  component  B,  simply
pull using the two side handles.
To  remove  component  A,  detach
it  from  its  housing  by  pulling  rear-
wards.

Storage areas

To  stow  component  A  against  the
rear  backrests,  unlock  the  back-
rests  and  position  component  A
vertically in the locations provided.
Component  B

  stows  fl at  on  the

bottom of the boot.

Refi tting

Reposition  component  A,  then
component B.

Boot compartment cover:

See chapter “Modularity”.

Make  sure  that  the  seat  backrest  is  correctly  locked  in
place.

B O O T

IV

88

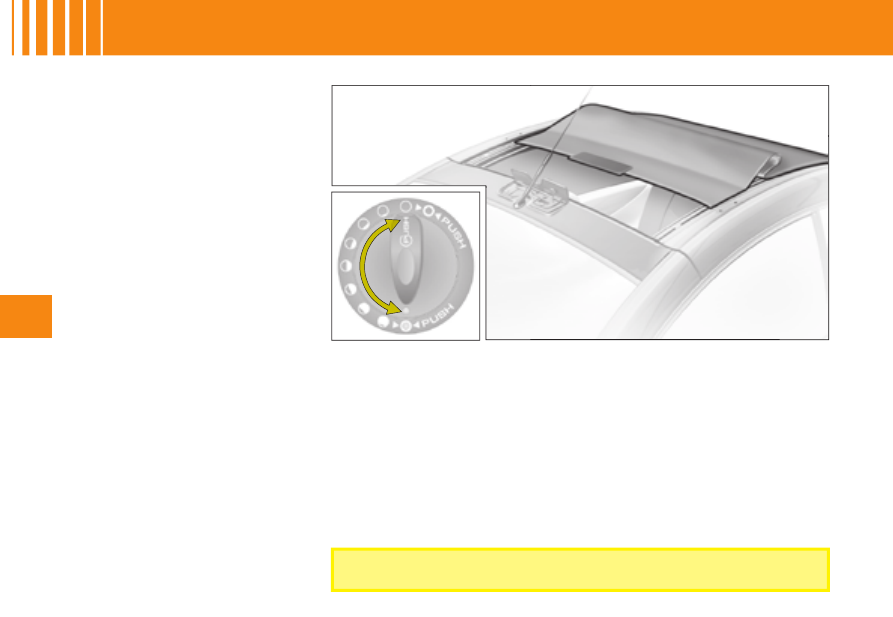

S L I D I N G   S O F T   R O O F

The  soft  roof  slides  electrically
between the two arches, provided
the ignition is at least in position A
Accessories.
It  is  operated  from  the  electric

rotary  control  which  has  10  posi-

tions  and  is  located  above  the
interior rear view mirror.
Position 0: Roof closed.
Positions  1  to  8:  Soft  roof  open
positions.
Position 9: Soft roof slid onto the
rear screen.
If  opening/closing  of  the  soft  roof
is  prohibited,  there  is  an  audible
alert.

OPENING THE ROOF
(

Positions 1 to 8)

Turn  the  control  to  the  position
desired.

OPENING THE ROOF FULLY (

Position 9)

Rotate the control to position 9, then press on the control to make the soft roof slide back onto the rear screen.

ROOF FULLY CLOSED (

Position 0)

Turn the control to position 0

. The roof stops 20 cm before full closing in order to prevent any risk of pinching.

Press on the control to complete full closing of the roof.
Note:
It is possible to slide the soft roof while the vehicle is moving. At high speed, the control is rendered inopera-
tional.

The roof will only slide if the rear screen is properly closed.

IV

89

PAY ESPECIAL ATTENTION TO WHERE CHILDREN ARE WHEN OPERATING THE SUN
ROOF

Always remove the ignition key when leaving the vehicle, even if for a short time.
In  the  event  of  anything  being  caught  by  the  sun  roof  closing,  you  must  reverse  the  roof
movement.
To do that, reverse the position of the control concerned.
When the driver is operating the sun roof, he or she must always make sure that the passengers
are not preventing it from closing properly.
The driver must ensure that passengers use the sun roof control correctly.
If  making  repeated  movements,  you  are  advised  to  have  the  engine  running  in  order  to  avoid
discharging the battery.

Safety devices for prevention of damage to the soft roof:

It is impossible to slide the soft roof when the rear screen is open or not properly closed.
The rear screen opening control is inoperational while the soft roof is sliding.
It is impossible to slide the soft roof when the vehicle is travelling at high speed.
Stowing of the rear cassette is possible only if the roof is fully slid onto the rear screen.
Sliding of the roof is possible only if the cassette is correctly secured in the high position on the arches, and down

against the CITROËN lettering. See the change from Cabriolet to Saloon confi guration.

Sliding of the roof is possible only if the cassette is correctly secured in the high position on

roof is possible

If a command on your part is not obeyed, you hear 3 beeps.

Maintenance of the sliding soft roof:

If washing the roof with a high pressure jet (90 bars), keep the jet nozzle at least 40 cm away from the vehicle.
If washing by hand, use a sponge or soft brush wth soapy water.

Never use detergents or products that are corrosive, or acetone or alcohol based products.
See USER PRECAUTIONS.
Never open the rear screen if the roof is partially slid onto the rear screen. To prevent any damage to the soft
roof slide rails, make sure that they remain clean and free of sand, dust, etc.






S L I D I N G   S O F T   R O O F

1

2

IV

90

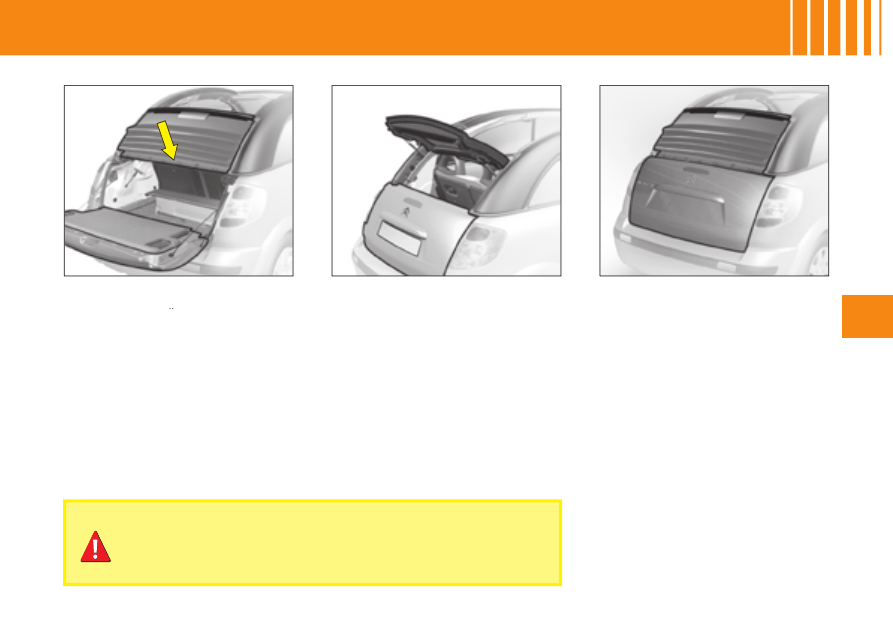

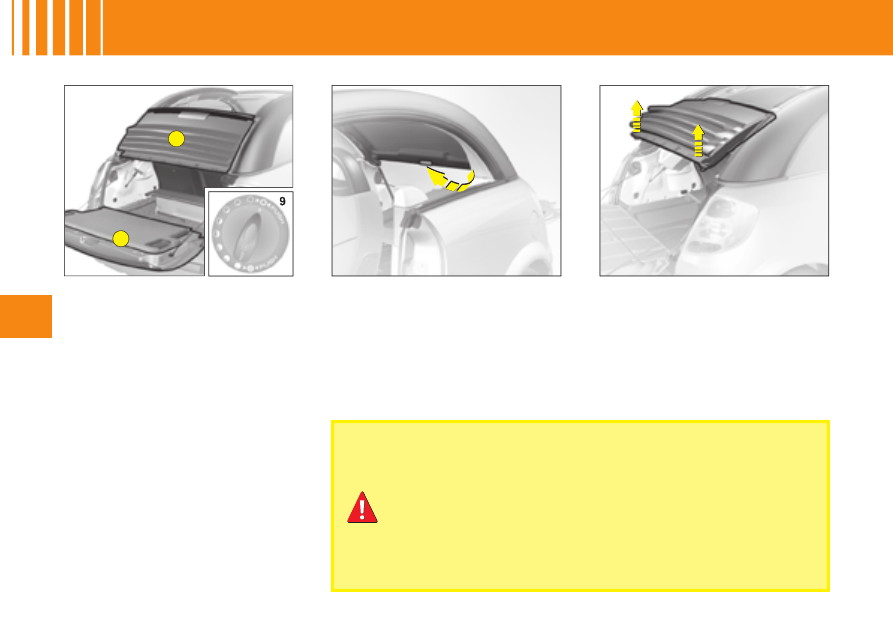

S A L O O N

  C A B R I O L E T

A.

Press  the  light  grey  control

located  on  the  interior  face  of  the
rear screen.

B.

Lift  the  assembly  a  few  centi-

metres until it clicks in place.

The rear tailgate should be open throughout the operation to
allow the pivoting of the cassette.
The  telescopic  locking  handles  of  the  arches  should  be
completely retracted in their housings (see the following pages
for removing the arches).
Before stowing the cassette in the boot, make sure that the
boot is empty.

Prior conditions for the fold-
ing operation:

The  ignition  must  be  switched
on.
The  soft  roof  must  have  fully
slid onto the rear screen (Posi-
tion 9
).
The  rear  part  of  the  movable

fl oor must have been removed.
The boot must be empty.
The  rear  tailgate  2  should  be
open  and  the  rear  screen  1
closed.
Make  sure  that  the  luggage

retaining rings are down fl at.


IV

91

S A L O O N

  C A B R I O L E T

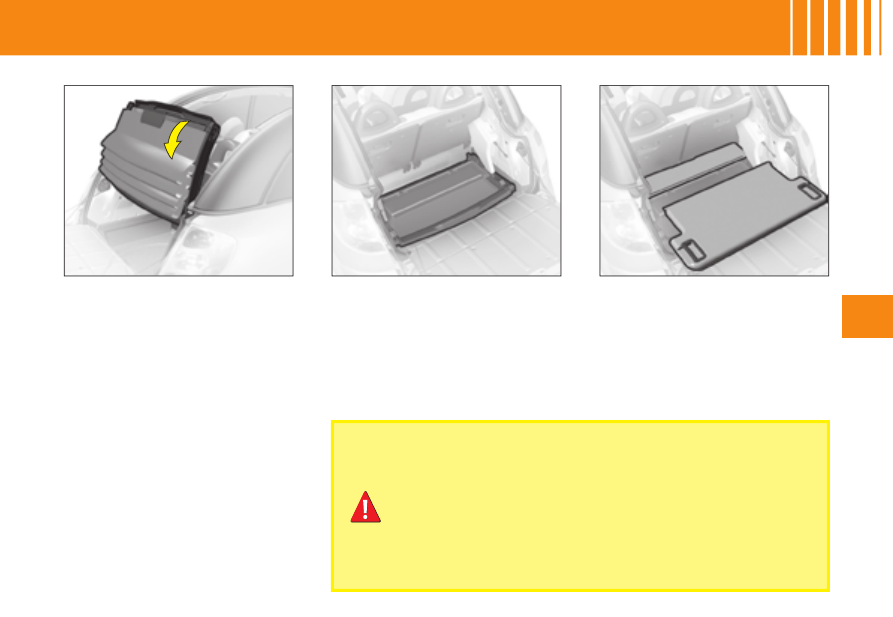

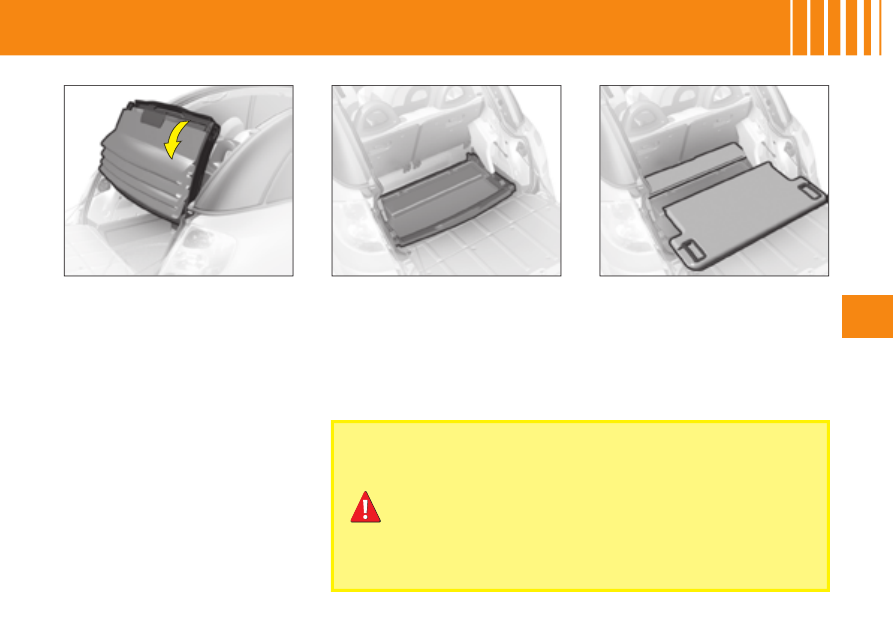

D.

Cassette stowed.

E.

Reposition  the  rear  part  of  the

boot fl oor.

F.

Position  the  boot  compartment

cover.

C.

Pivot  it  to  stow  it  in  the  boot

compartment.

Always  use  the  handholds  in  the  top  and  bottom  of  the
cassette, to:

Open or close the rear screen.
Move the cassette.

Never grab the cassette by the roof material or frame.
Do not exert pressure on the roof material or frame to close
the rear screen or the cassette.


1

2

2

IV

92

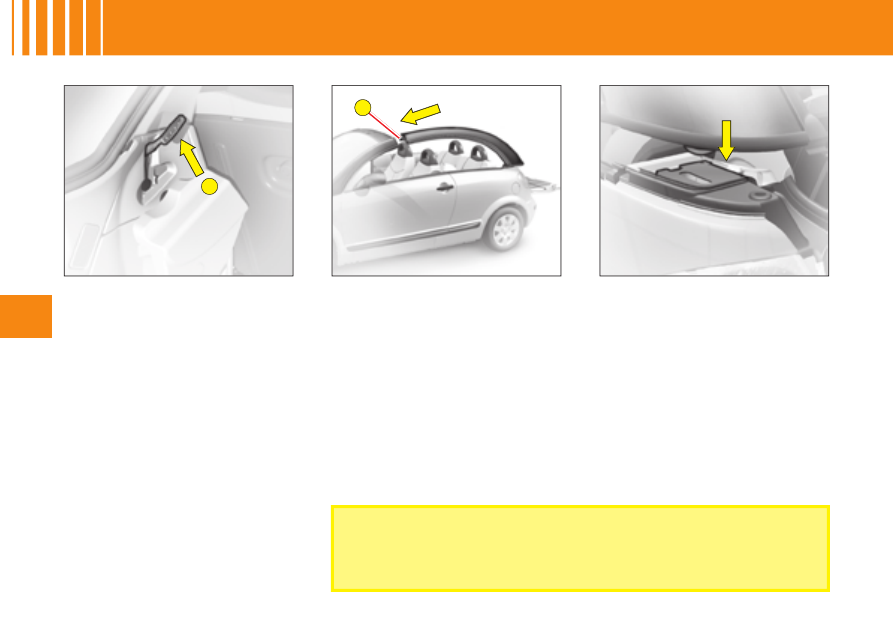

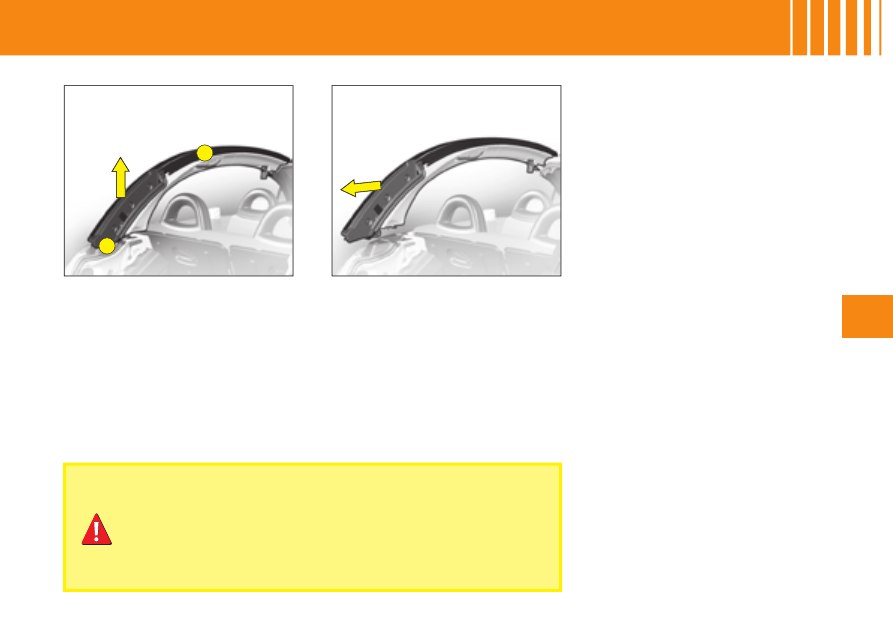

C A B R I O L E T

  S P I D E R

It is essential for the tailgate 2 to be closed when the vehicle is

being driven.

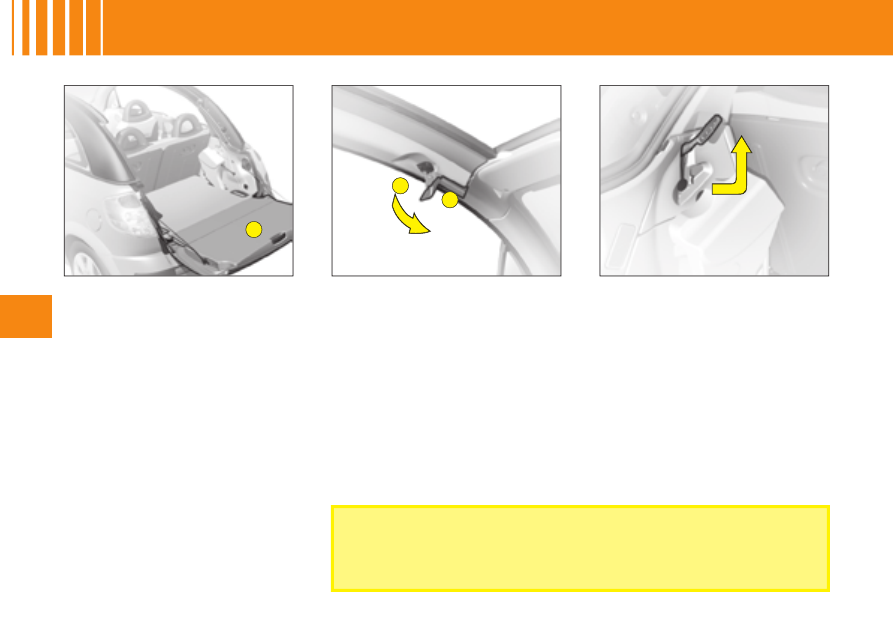

Prior  conditions  for  remov-
ing the arches:

The  roof  cassette  should  be
stowed away.
The  tailgate  2  should  be  open
and  all  the  windows  should  be
down.

A. Unlocking the arches

At  the  front  of  the  arch,  lower
part 1 of the control then part 2 to
unlock.

B.

In the boot, bring the handle out

from its housing.
Pull it upwards.

1

2

IV

93

C A B R I O L E T

  S P I D E R

D.

Remove  the  arch  horizontally

towards the rear, in the line of the
vehicle
.

E.

Position  the  boot  compartment

cover and the side covers.

C. Removing the arches

Make sure that the handle is in the
up position.
With one hand grab the arch at the
centre  1,  with  the  other  hand  hold
the rear extremity 2.
Raise the rear part a few centime-
tres
.

Handle the arches with care so as not to damage the vehicle’s
bodywork.
Place  the  arches  down  horizontally  on  a  clean,  dry  surface
so  that  they  rest  on  their  inner  sides  to  prevent  damage  to
their outer faces.

1

2

IV

94

S P I D E R

  C A B R I O L E T

WARNING

Ensure that the contact surfaces are clean and dry.
Handle  the  arches  with  care  so  as  not  to  damage  the  vehicle’s
bodywork.

Prior conditions for the oper-
ation:

The  windows  should  be  down
and the tailgate open.
The handles 1 should be in the
up position (unlocked).

A.

Present  the  arch  in  the  line  of

the  vehicle,  a  few  centimetres
above the bodywork.
Advance  horizontally  in  the  line  of

the vehicle until the guide fi nger 2

lodges into its housing.
Note: Make sure that the arch is in
line with the vehicle.

B.

Fit  the  rear  part  of  the  arch  so

that it rests on its metal base.
Press on the arch until the rear part
engages fully in its housing.
Note: Make sure that the telescopic
handle  is  completely  unlocked  in
the up position.

1

2

1

IV

95

S P I D E R

  C A B R I O L E T

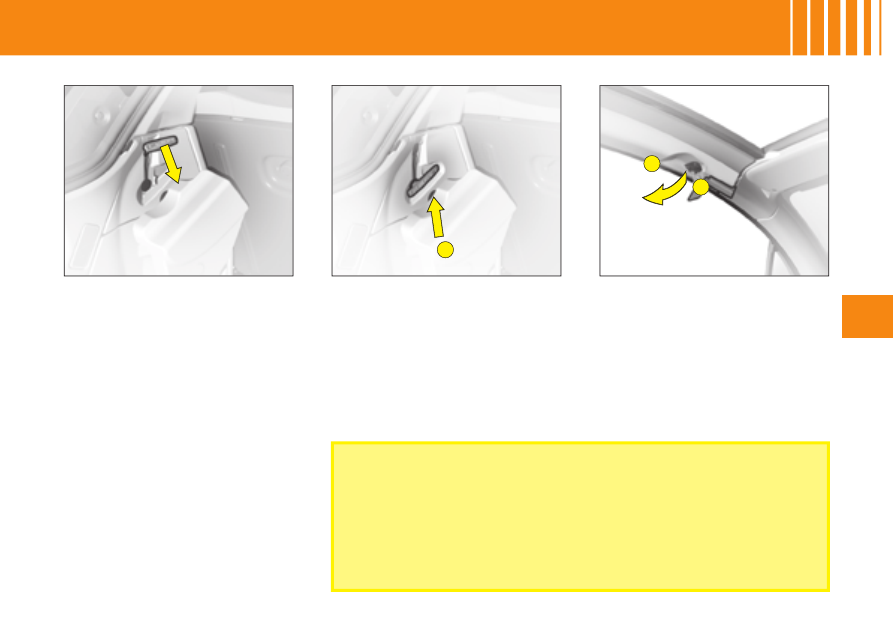

Handle stowed downwards

Make sure that the telescopic han-
dles  1  are  correctly  retracted  into
their  housings  as  shown  in  the
illustration.

C. At the rear:

Lock  the  mechanism  by  press-

ing fi rmly down with the palm of

the hand.
Press on the arch to assist lock-
ing.

WARNING

Always  lock  the  rear  arch  mechanism  THEN  the  front  arch
mechanism.
It is essential to make sure that the front arch mechanisms are locked
before driving the vehicle.
If the rear telescopic handles are incorrectly stowed, they are liable
to block the movement of the roof cassette.

D. To lock the arches

At the front:

Engage  the  front  part  1  in  its
location.
Lock  the  assembly  by  folding
part 2 against the trim.

A

IV

96

C A B R I O L E T

  S A L O O N

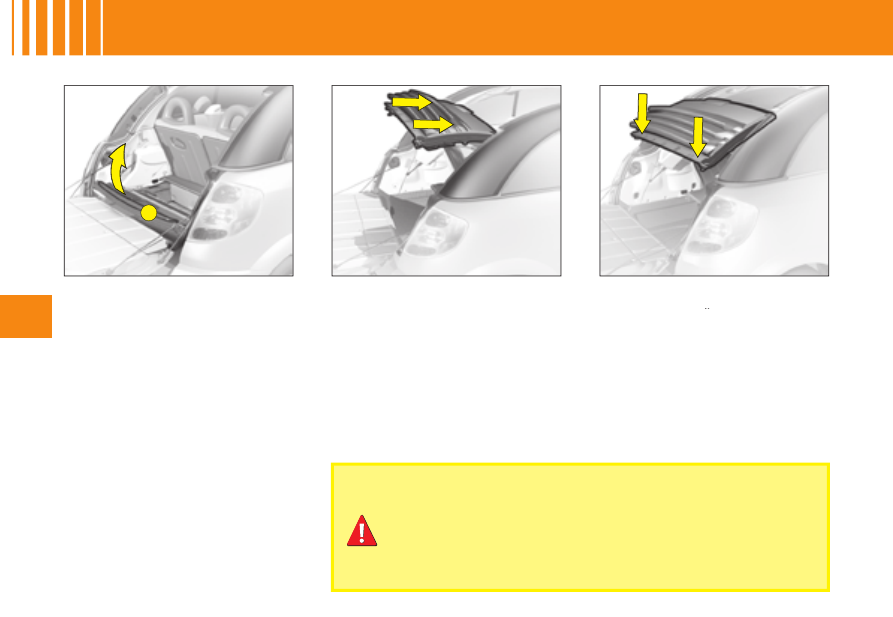

The telescopic handles for locking the arches should be fully
retracted into their housings.
Should  the  cassette  not  lock  correctly,  pivot  it  downward
again, pressing the light grey control located on the interior

face (See change of confi guration Saloon to Cabriolet). Then

restart the operation.

Prior  conditions  for  reposi-
tioning the cassette:

The  rear  tailgate  should  be
open.
The  rear  part  of  the  boot  fl oor

should be removed.
The  telescopic  handles  for
unlocking the arches should be
fully retracted into their housings
(see  preceding  pages  for  the
repositioning of the arches).

Pull on edge A of the cassette to
pivot the cassette upwards.

A.

When  the  cassette  has  been

pivoted  fully  upwards,  push  it
towards  the  front  to  engage  the
assembly onto the arches.
Make sure that the arches are prop-
erly  secured  on  both  sides  before
passing to the next operation.

B.

Fold the cassette to lock it, plac-

ing  your  hands  on  its  edge  level
with the CITROËN lettering.

ing  your  hands  on  its  edge

hands  on

Always  push  on  the  edge  of  the
cassette, never on the roof fabric.
Warning:  Do  not  close  the  tail-
gate at this stage.

IV

97

C A B R I O L E T

  S A L O O N

D.

Close the tailgate.

C.

Open the rear screen by press-

ing  on  the  control  situated  above
the R in CITROËN.

ing  on  the  control  situated

control

BE AWARE of the movements of children when handling the
cassette.

E.

Close the rear screen.















Content   ..  4  5  6  7   ..
