ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

92 -

         ФУНКЦИЯ ЭКОНОМИИ

ЭЛЕКТРОЭНЕРГИИ

 Выключив  двигатель  и  повернув  ключ  в  положение

"дополнительные  потребители",  можно  пользоваться

некоторыми  системами  (стеклоочистителем,  стекло-

подъемниками, плафонами, автомагнитолой, телефо-

ном, фарами ближнего света, и т.д.) в общей сложности

в течение только 30 минут, чтобы не разряжать аккуму-

ляторную батарею.
 По истечении отведенных тридцати минут, на

дисплее  появится  сообщение  о  включении

режима  экономии  электроэнергии,  и  работа

указанных систем временно приостановится.
 Функции всех перечисленных систем автоматичес-

ки восстановятся при первом же запуске двигателя.
 Для немедленного восстановления работы

указанных функций запустите двигатель и

дайте ему поработать несколько секунд.
 При этом продолжительность работы функций

будет равна удвоенной продолжительности ра-

боты запущенного двигателя. Как правило, оно

составляет от пяти до тридцати минут.
Примечание: если в момент включения режима

экономии  электроэнергии  бортовой  телефон

находился  на  связи,  разговор  не  прервется,

пока не будет положена трубка.

 АККУМУЛЯТОРНАЯ БАТАРЕЯ

  Если  автомобиль  не  эксплуатируется

более  одного  месяца,  рекомендуется

отсоединить аккумуляторную батарею.

  Выключив  зажигание,  подож-

дите 2 минуты  перед  тем,  как

отсоединить провода от аккуму-

ляторной батареи.

 Запрещено отсоединять провода от бата-

реи при работающем двигателе.
 При заряде батареи следует обязательно

отсоединить от нее провода.
 Поднимите  все  стекла  и  закройте  люк

перед  тем,  как  отсоединить  провода  от

батареи.
 Каждый  раз  после  присоединения  батареи

включите зажигание и подождите 1 минуту пе-

ред тем, как запускать двигатель. Это необхо-

димо для инициализации электронных систем.

При наличии каких-либо нарушений в работе

электрооборудования  после  установки  акку-

муляторной батареи следует проконсультиро-

ваться в сервисной сети CITROËN.

 Если  аккумуляторная  батарея

разряжена,  запуск  двигателя

окажется невозможным.

  Запуск двигателя от

дополнительной батареи:

   -

присоедините красный соединительный

провод к выводам (+) обеих батарей,

  -

присоедините один конец черного или

зеленого  соединительного  провода  к

выводу (-) дополнительной батареи,

  -

присоедините  другой  конец  черного

или  зеленого  соединительного  про-

вода к массовой детали автомобиля,

расположенной как можно дальше от

его батареи (напр., к правому кронш-

тейну двигателя).

 Включите стартер и запустите двигатель.
 Дождитесь устойчивой работы двигателя

на холостом ходу и снимите соединитель-

ные провода.

  Для заряда батареи с помощью

зарядного устройства:

   -

отсоедините клеммы проводов от вы-

водов батареи,

  -

зарядите  аккумуляторную  батарею,

следуя  инструкциям  производителя

зарядного устройства,

  -

присоедините клеммы проводов к вы-

водам батареи, начиная с провода (-),

  -

проверьте, чтобы клеммы проводов и выводы батареи

были чистыми. В случае их сульфатации (белый или

зеленоватый налет) отсоедините провода от батареи

и очистите клеммы проводов и выводы батареи.

93

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

  Стандартное назначение разъемов
 A1: -
 A2: -

 Цифровой управляющий сигнал

(заводская разводка)

 A3: -

 Цифровой управляющий сигнал

(заводская разводка)

 A4: -

 Мультиплексный контур

аудиосистемы (заводская разводка)

 A5: -
 A6: (+)  К вспомогательным приборам
 A7: (+)  Постоянное
 A8: (-)  Масса
 B1: (+)  -
 B2: (-)  -
 B3: (+)   Громкоговоритель и твитер

передний правый

 B4: (-)   Громкоговоритель и твитер

передний правый

 B5: (+)   Громкоговоритель и твитер

передний левый

 B6: (-)   Громкоговоритель и твитер

передний левый

 B7: (+)  -
 B8: (-)  -

 УСТАНОВКА

ГРОМКОГОВОРИТЕЛЕЙ

 Имеющаяся на автомобиле штатная раз-

водка  для  громкоговорителей  позволяет

устанавливать:
   -

твитеры  диаметром 35 мм  в  панели

приборов,

  -

громкоговорители диаметром 165 мм

в передних дверях.

 МОНТАЖ АВТОМАГНИТОЛЫ

 На  Вашем  автомобиле  смонтировано

следующее  оборудование  для  установки

и подключения автомагнитолы:
   -

антенна на крыше,

  -

коаксиальный кабель для подключения

антенны,

  -

система подавления радиопомех,

  -

провода  для  подключения  передних

громкоговорителей и твитеров,

  -

два восьмиштекерных разъема.

 Перед  тем,  как  установить  на

свой автомобиль автомагнитолу

или  громкоговорители,  прокон-

сультируйтесь  у  специалистов

сервисной сети CITROËN.

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

94 -

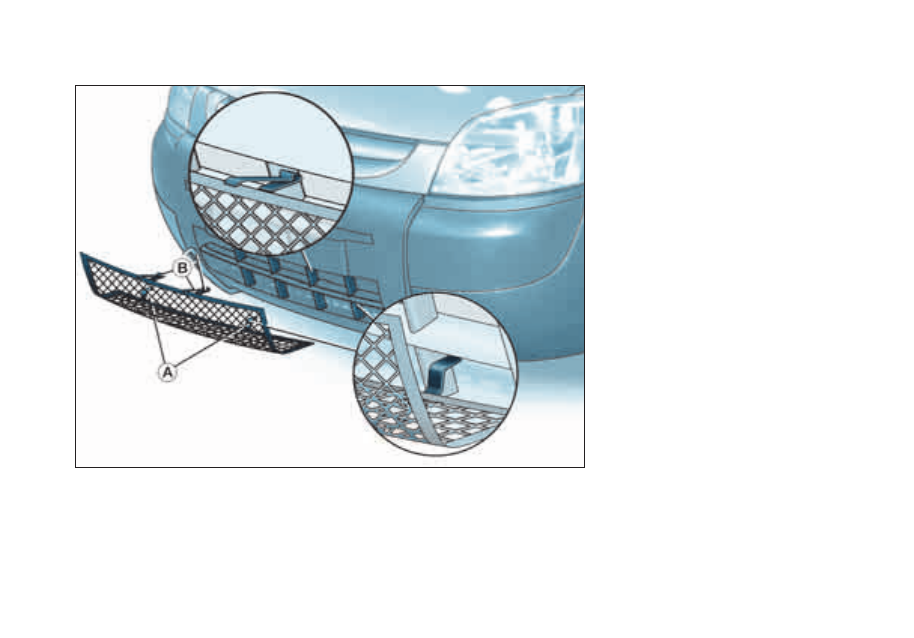

   СЪЕМНАЯ ЗИМНЯЯ ЗАСЛОНКА *

 Заслонка  устанавливается  на  нижнюю

часть переднего бампера для предотвра-

щения  скопления  комков  снега  в  зоне

вентилятора, охлаждающего радиатор.
 Заслонку необходимо снять:
   -

если  температура  окружающего  воз-

духа выше 10 °C,

  -

в случае буксировки прицепа,

  -

при  движении  со  скоростью  выше

120 км/ч.

  УСТАНОВКА

   )   Разместите  снегозащитную  накладку

напротив переднего бампера.

  )   Установите  ее,  вставив  нижние  вы-

ступы  A  в бампер.

  )   Нажмите на накладку в зоне каждого

из двух верхних фиксаторов  B .

  СНЯТИЕ

   )   Нажмите на два верхних фиксатора  B

и потяните за накладку.

  *    Поставляется дополнительно или в зави-

симости от страны поставки автомобиля.

95

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

  Буксировка автомобиля без поднятия

(с опорой на все колеса)
 Обязательно используйте буксирную штангу.

  Буксировка приподнятого автомобиля

(с качением на двух колесах)
 Желательно  поднимать  автомобиль  за

 колеса специальным подъемником.

 БУКСИРОВКА ВАШЕГО

АВТОМОБИЛЯ

  Буксировка за переднюю или заднюю

часть автомобиля
 Прикрепите буксирную штангу к буксирной петле.

  Запрещается  использовать  для

подъема автомобиля  поперечину

радиатора.
  В  случае  буксировки  другого

авто мобиля, его колеса следует

отсоединить от трансмиссии.

 Переведите рычаг переключения передач

в нейтральное положение.
 Несоблюдение  этого  требования  может

вывести из строя элементы тормозной сис-

темы,  обеспечивающие  притормаживание

автомобиля в момент запуска двигателя.
