ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

88 -

  Снятие и установка предохранителя
 Перед  заменой  сгоревшего  предохранителя

необходимо выяснить и устранить причину не-

исправности.  Номера  предохранителей  нане-

сены на панели блока предохранителей.
 Для демонтажа предохранителей исполь-

зуйте специальный пинцет  В .

 ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

 Блоки  с  электрическими  предохраните-

лями находятся в салоне под приборной

панелью и в моторном отсеке.

  Блок предохранителей под

панелью приборов

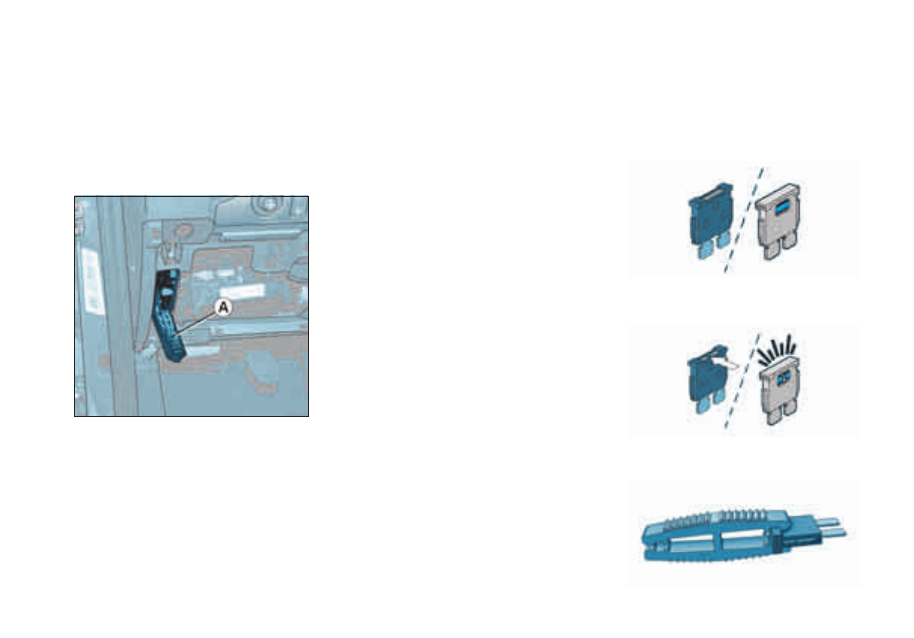

 Снимите крышку, чтобы получить доступ к

предохранителям.
 Запасные  предохранители,  а  также  спе-

циальный  пинцет   В   для  их  демонтажа

расположены на внутренней поверхности

крышки  А .

  Исправный

  Сгоревший

  Пинцет В

  Заменяйте сгоревший предохранитель

предохранителем того же номинала.

89

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

   Номер

предохранителя

   Номинальный ток, А       Защищаемая цепь

   1

   15A

 Очиститель задних стекол

   4

   20A

 Многофункциональный дисплей - Панель приборов -

Автомагнитола - Подрулевые выключатели.

   5

   -

 Свободен.

   6

   10A

 Диагностический разъем.

   7

   -

 Свободен.

   9

   30A

 Электроподогрев сидений.

   10

   40A

 Электрообогреватели задних стекол и наружных зеркал.

   11

   15A

 Очиститель заднего стекла.

   12

   30A

 Передние стеклоподъемники.

   14

   10A

 Электронный блок управления двигателем - Подрулевые

выключатели - Датчик дождя.

   15

   15A

 Панель приборов - Многофункциональный дисплей -

Автомагнитола.

   16

   30A

 Блок управления запиранием/отпиранием дверей.

   20

   10A

 Правый стоп-сигнал.

   21

   15A

 Левый стоп-сигнал.

   22

   20A

 Передний плафон общего освещения - Плафон местного

освещения - Прикуриватель - Электрозеркало заднего вида.

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

90 -

  Система электрооборудования Вашего автомобиля предназначена для работы как с серийно установленным, так и с дополнительным

электрооборудованием.
 Прежде чем устанавливать на автомобиль дополнительные электроприборы, проконсультируйтесь в сервисной сети CITROËN.
  Некоторые электроприборы сами по себе или при их неправильной установке могут приводить к нарушению нормальной работы

Вашего автомобиля или выходу из строя электронных блоков управления, радиооборудования или системы зарядки аккумулятор-

ной батареи.

 Компания "Автомобили CITROËN" не несет ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного

электрооборудования, не изготовленного или не рекомендованного к использованию компанией "Автомобили CITROËN", либо установлен-

ного с нарушением ее инструкций. В особенности это относится к электрооборудованию, потребляющему ток более 10 миллиампер.
 Электрические  предохранители,  рассчитанные  на  большой  ток,  обеспечивают  дополнительную  защиту  цепей  электрооборудования.  Все

работы с ними должны производиться квалифицированными специалистами сервисной сети CITROËN.

91

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

   Номер

предохранителя

   Номинальный ток, А       Защищаемая цепь

   1

   10A

 Электронный блок свечей накаливания дизельного двигателя - Контакторы

стоп-сигнала и сцепления - Выключатель фонаря заднего хода.

   2

   15A

 Топливный насос.

   3

   10A

 Компьютер ABS.

   4

   10A

 Компьютер двигателя.

   5

   -

 Свободен.

   6

   15A

 Передние противотуманные фары.

   7

   20A

 Насос омывателя фар.

   8

   20A

 Реле группы вентиляторов системы охлаждения

двигателя - Компьютер двигателя.

   9

   15A

 Левая фара ближнего света.

   10

   15A

 Правая фара ближнего света.

   11

   10A

 Левая фара дальнего света.

   12

   10A

 Правая фара дальнего света.

   13

   15A

 Звуковой сигнал.

   14

   10A

 Насосы омывателей ветрового и заднего стекол.

   15

   30A

 Кислородный датчик - Датчик расхода воздуха.

   16

   30A

 Реле компрессора.

   17

   30A

 Очиститель ветрового стекла.

   18

   40A

 Электровентилятор системы отопления и вентиляции.

  Блок предохранителей в

моторном отсеке

 Для  доступа  к  блоку  предохранителей,

расположенному  в  моторном  отсеке  (ря-

дом с аккумуляторной батареей), снимите

крышку.
 После  окончания  работ  тщательно  за-

кройте крышку.
