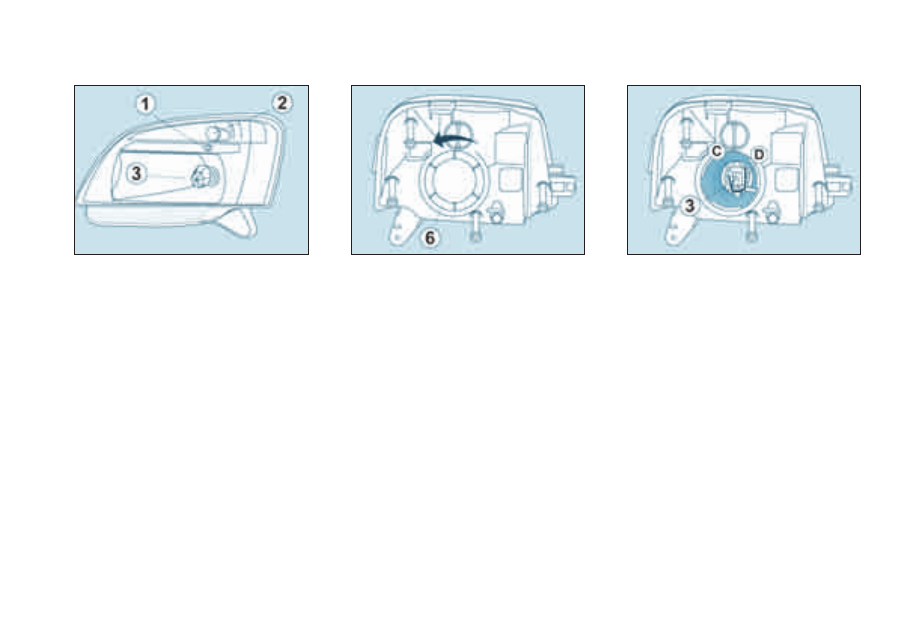

  Фары ближнего света/Фары дальнего

света (H4-60/55W)
 По завершении операции снятия оптических

блоков:

   -

Поверните и снимите защитный кожух ( 6 ),

  -

Отсоедините разъем ( C ),

  -

Отстегните пружину ( D ),

  -

Извлеките лампу ( 3 ) и замените ее.

85

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

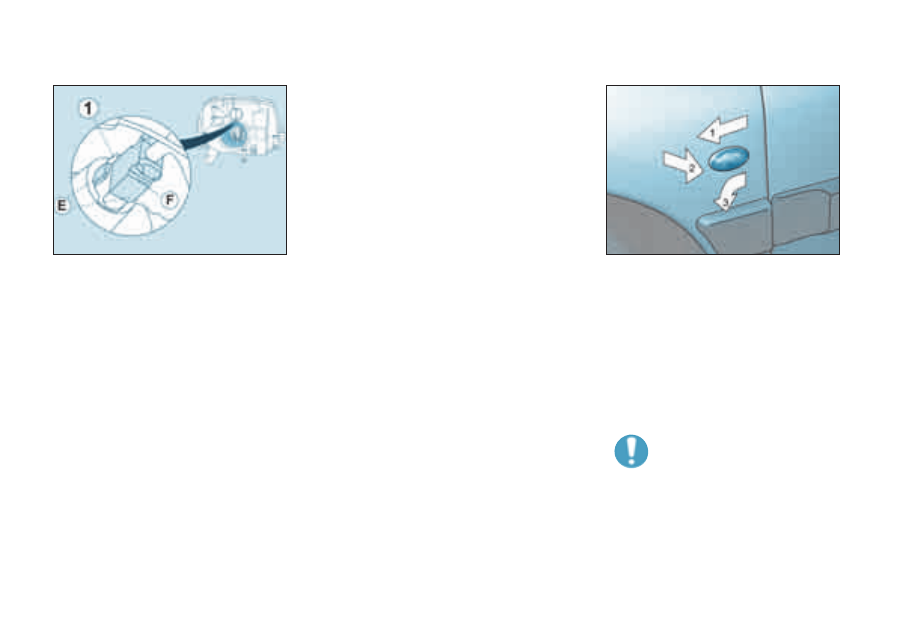

  Габаритные фонари (W 5 W)
 По завершении операции снятия оптичес-

ких блоков:
   -

Поверните  и  снимите  защитный  ко-

жух ( 6 ),

  -

Освободите  от  фиксаторов  держа-

тель лампы ( E ),

  -

Отсоедините разъем ( F ),

  -

Извлеките лампу ( 1 ) и замените ее.

  Установка на место
 Установку на место осуществляйте в об-

ратном порядке. Убедитесь в нормальной

работе системы.

  Боковые повторители указателей

поворотов (WY 5 W желтые)

   -

Протолкните повторитель вперед или

назад и извлеките его.

  -

Поверните патрон на четверть оборота.

  -

Замените лампу.

 Лампы  с  колбой  желтого  цвета

(используются  в  фонарях  ука-

зателей  поворотов  и  боковых

повторителях) следует заменять

лампами с теми же характерис-

тиками и колбами того же цвета.

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

86 -

   -

Откройте заднюю дверь.

  -

Отверните гайку  А .

  -

Протолкните фонарь вовнутрь автомо-

биля, чтобы высвободить два боковых

фиксатора.

  -

Выньте фонарь и отсоедините от него

разъем электропроводки.

  -

Освободите  от  фиксаторов  плату  с

лампами, нажав на лапки  В .

  -

Замените перегоревшую лампу.

  Фонари подсветки номерного

знака: лампа W 5 W

   )   Вставьте  тонкую  отвертку  в  одно  из

наружных отверстий рассеивателя.

  )   Протолкните его наружу, чтобы снять

с фиксаторов.

  )   Снимите рассеиватель.
  )   Замените перегоревшую лампу.

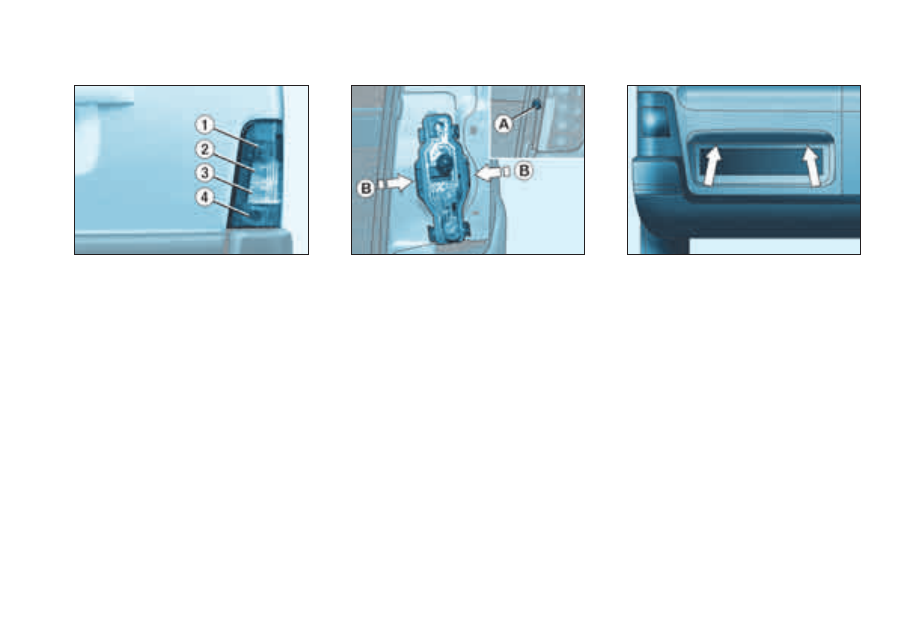

  Задние комбинированные фонари

   1.    Противотуманный фонарь

(лампа P21 W).

  2.    Указатели поворота (лампа P21 W).
  3.    Фонари заднего хода (лампа P21 W).
  4.    Комбинированные фонари стоп-сигнала

и габаритные огни (лампа P21/5 W).

  Мойка под высоким напором:  при отмы-

вании въевшейся грязи струей воды под вы-

соким напором, не задерживайте ее надолго

на оптических блоках, фонарях и их перифе-

рии, чтобы не повредить защитное лаковое

покрытие и уплотнительные прокладки.

87

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

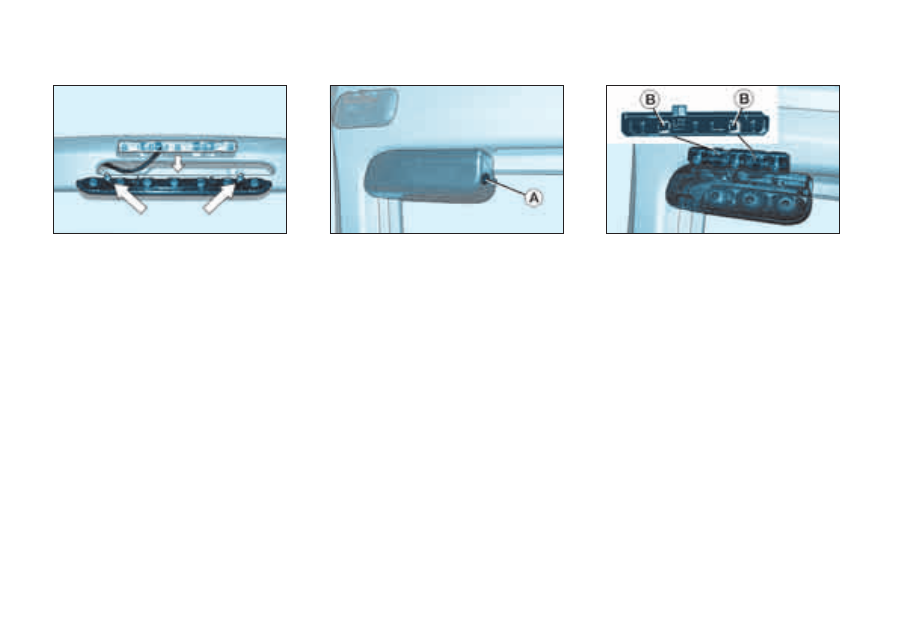

  Третий стоп-сигнал

(на дверце задка) (W 5 W)

   )   Откройте  дверцу  задка  и  отверните

обе гайки крепления.

  )   Освободите  от  фиксаторов  плату,

чтобы получить доступ к лампам.

  )   Замените перегоревшую лампу.

  Третий стоп-сигнал

(на задней левой дверце) (W 5 W)

   )   Снимите защитную крышку, нажав на

фиксатор  А  (с закругленной стороны)

сбоку фонаря.

  )   Потяните за крышку назад.

  )   Нажмите на лапки двух фиксаторов  B

и выньте плату с лампами.

  )   Выньте  и  замените  перегоревшую

лампу.

 При обратной установке придерживайтесь

обратного порядка действий.
