9-20   УХОД ЗА АВТОМОБИЛЕМ

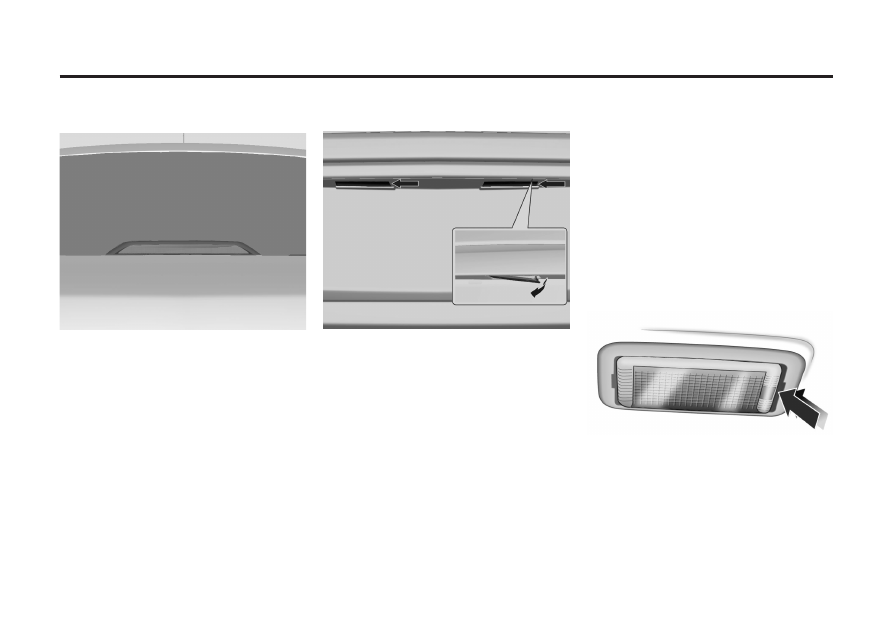

Центральный верхний стоп-сигнал

Для замены ламп обращайтесь в сервисный
центр Ravon.

1. Подденьте лампу отверткой.
2.  Выньте  корпус  лампы  вниз;  при  этом  не
тяните  его  за  кабель.  Поверните  лампу
против часовой стрелки и отсоедините ее.
3. Извлеките лампу накаливания из патрона
и замените лампу.
4.  Вставьте  патрон  в  корпус  лампы  и
поверните его по часовой стрелке.
5.  Вставьте  корпус  лампы  и  закрепите  его
отверткой.

Фонарь освещения номерного знака

Светильники салона

Плафон

1 .   Д л я   о т с о е д и н е н и я   п о д д е н ьт е
противоположную  от  выключателя  лампы
сторону плоской отверткой.
Будьте  осторожны,  чтобы  не  поцарапать
светильник подсветки.
2. Извлеките лампу.
3. Замените лампу.
4. Установите фару в сборе.

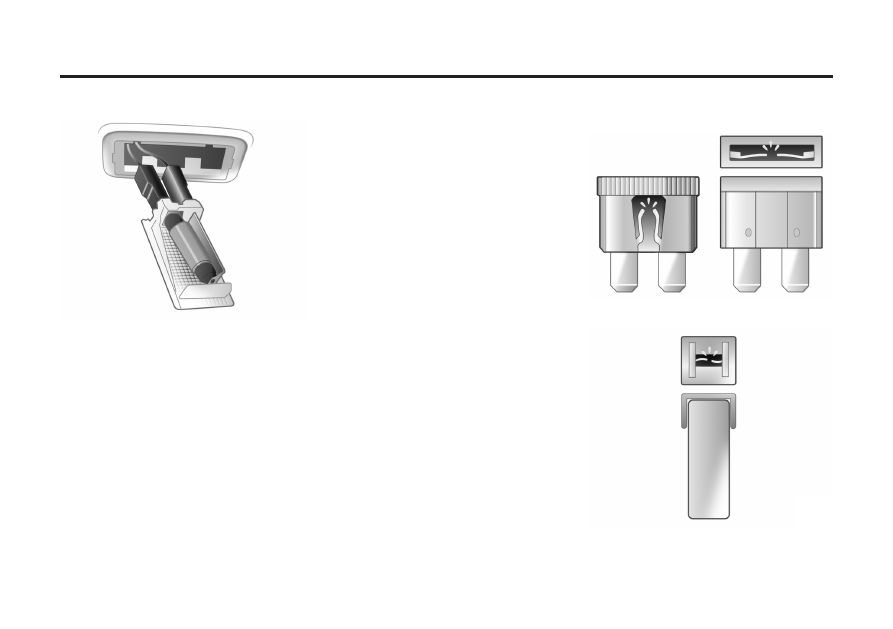

Освещение багажного отделения

1. Подденьте лампу отверткой.

УХОД ЗА АВТОМОБИЛЕМ   9-21

2.  Аккуратно  вдавите  лампу  в  пружинный
патрон и поверните.
3. Вставьте новую лампу.
4. Установите лампу.

Подсветка приборной панели

Для замены ламп обращайтесь в сервисный
центр Ravon.

Предохранители

Данные  на  предохранителе  для  замены
должны  соответствовать  данным  на
неисправном предохранителе.
В   а вт о м о б и л е   и м е ет с я   д в а   бл о к а
предохранителей:

·

Спереди слева от моторного отсека,

·

В  панели  приборов,  за  отсеком  для

хранения.

Н е к о т о р ы е   и з   о с н о в н ы х   п л а в к и х
предохранителей  находятся  в  блоке  над
положительной  клеммой  аккумуляторной
батареи.  При  необходимости  их  замены
обратитесь в сервис-центр Ravon.
Перед заменой предохранителя выключите
соответствующий выключатель и зажигание.
Д е ф е к т н ы й   п р ед о х р а н и т ел ь   м о ж н о
определить по сгоревшей плавкой нити. Не
заменяйте  предохранитель,  пока  причина
неисправности не будет устранена.
Н е к о т о р ы е   ф у н к ц и и   з а щ и щ е н ы
несколькими предохранителями.
Предохранители можно также вставлять без
существования функции.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Предохранители JCase

Минипредохранители

9-22   УХОД ЗА АВТОМОБИЛЕМ

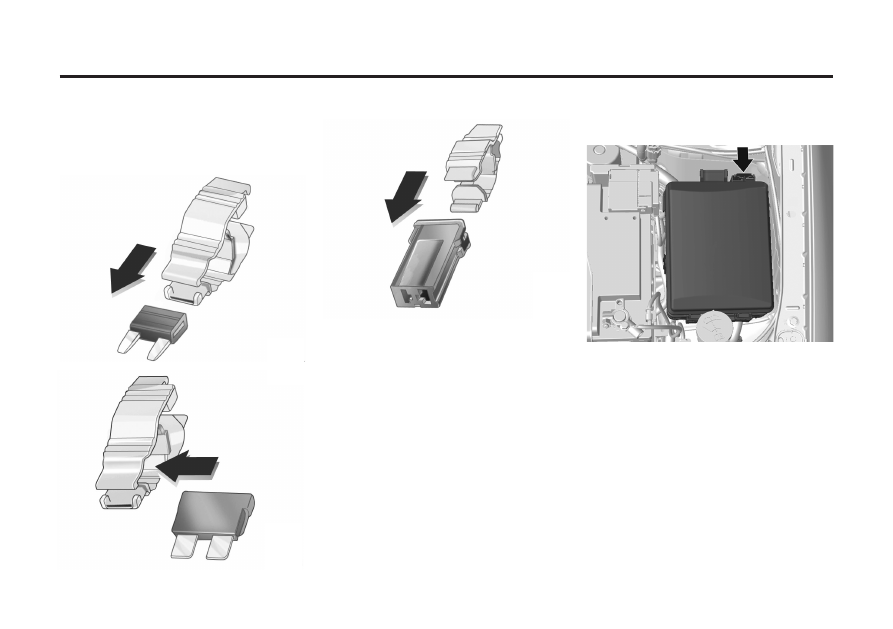

Съёмник для предохранителей

Съёмник для предохранителей находится в
блоке предохранителей в моторном отсеке.

Съёмник устанавливают на предохранитель
сверху  или  сбоку  в  зависимости  от  типа  и
вынимают предохранитель.

Блок  предохранителей  установлен  в  левой
передней части моторного отсека.
Освободите  защелку  крышки,  поднимите
крышку вверх и снимите ее.
Не все описания, касающиеся блока плавких
предохранителей,  могут  относиться  к
вашему  автомобилю.  Данные  являются
актуальными  на  момент  подготовки
документа  к  печати.  При  осмотре  блока
предохранителей  обратите  внимание  на
маркировочную табличку.

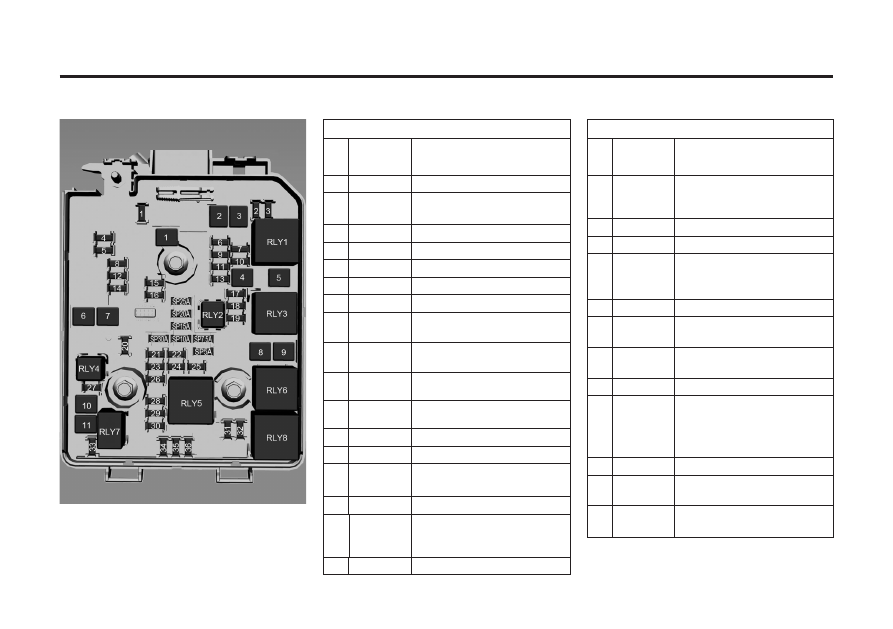

Блок предохранителей в моторном

отсеке

УХОД ЗА АВТОМОБИЛЕМ   9-23

Не используется

Наружное зеркало
заднего вида

Не используется

Не используется

Модуль АБС

Не используется

Не используется

Модуль автоматической
КПП
Регулятор управляющего
напряжения

1

2

3

4

5

6

7

8

9

25A

7,5А

30А

15А

5А

Мини-предохранители

№

Номинал,

ампер

Назначение

Регулировка фар / Камера
заднего вида
Обогреватель заднего
стекла

Задний антизапотеватель

Не используется

Подогреватель наружного
зеркала заднего вида

10

11

12

13

14

10А

30А

7,5А

Не используется

15

20А

Не используется

17

10А

П о д о г р е в   п е р е д н и х
сидений  (предусмотрен
не во всех комплектациях)

16

25А

№

Номинал,

ампер

Назначение

Не используется

Обмотка реле вентилятора
радиатора / Обмотка реле
кондиционера

20

21

10А

Не используется

Блок управления
двигателем

22

23

10А

Передний
стеклоомыватель

24

10А

Не используется

Блок управления
двигателем / Датчик
массового расхода
воздуха

25

26

10А

 Не используется

Кислородный датчик

27

28

10А

Блок управления
двигателем

29

20А

Топливный насос

19

20А

Модуль управления
двигателем / Модуль
управления АКПП

18

10А

5А

25A

5А

15А

20А

10А

Мини-предохранители

15А

10А

10А

10А

9-24   УХОД ЗА АВТОМОБИЛЕМ

Мини-предохранители

№

Номинал,

ампер

Назначение

Предохранители JCASE

№

Номинал,

ампер

Назначение

Модуль АБС

Стеклоочиститель
ветрового стекла

Реле управления
обогревом, вентиляцией
и кондиционером

1

2

3

40А

30А

40А

Не используется

Не используется

4

5

6

30А

Подушка безопасности /
Автоматическое
отпирание / Панель
приборов / Педаль
сцепления / Регулировка
фар

Правая фара дальнего
света

32

10А

Передний
противотуманный фонарь

36

10А

Блок управления
двигателем

33

15А

Звуковой сигнал

Компрессор кондиционера

34

35

15А

10А

Управление впрыском
и зажиганием

Левая фара дальнего
света

30

31

15А

10А

Предохранители JCASE

№

Номинал,

ампер

Назначение

Не используется

Вентилятор радиатора

7

8

30А

Вентилятор радиатора

Не используется

 Стартер

9

10

11

40А

30А

Реле

Назначение

Реле Ход / Пуск

Топливный насос

Не используется

Не используется

Реле силового агрегата

Высокие обороты вентилятора
радиатора

RLY1

RLY2

RLY3

RLY4

RLY5

RLY6

Стартер

RLY7

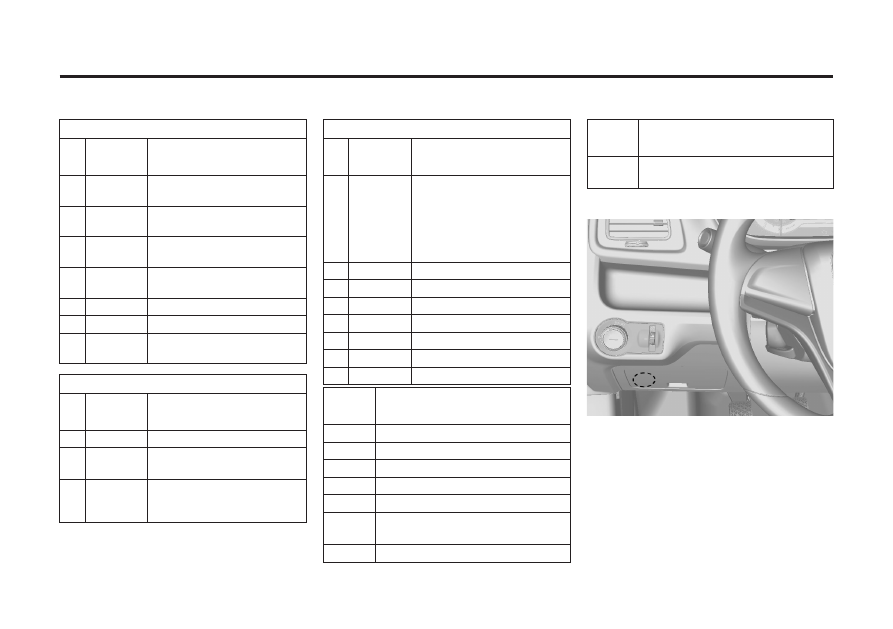

Блок  предохранителей  находится  слева  от
панели приборов.
1. Откройте отделение.
2. Снимите нижнюю часть отсека.
Ус т а н о в и т е   отд ел е н и е   в   и с х од н о е
положение в обратном порядке.
Не все описания, касающиеся блока плавких
предохранителей,  могут  относиться  к
вашему  автомобилю.  Данные  являются
актуальными  на  момент  подготовки
документа к печати.

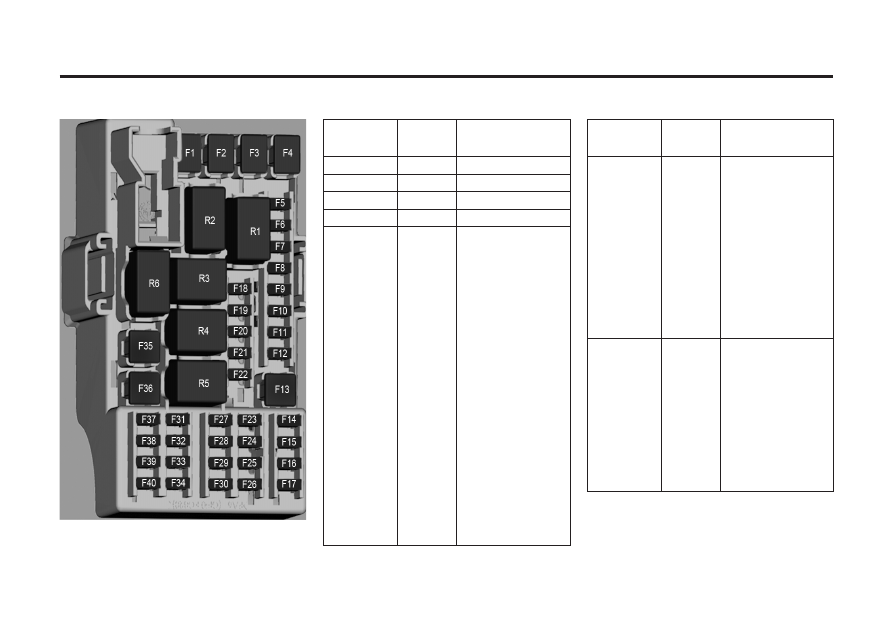

Блок предохранителей в приборной

панели

Низкие обороты вентилятора
радиатора

RLY8

Реле

Назначение

40А

30А

40А

20А

УХОД ЗА АВТОМОБИЛЕМ   9-25

№

Номинал,

ампер

Назначение

Не используется

Не используется

Не используется

Не используется

Индикатор
аварийных огней /
Индикатор
отпотевателя
заднего стекла /
Стоп-сигнал /
Центральный
верхний стоп-сигнал
/ Подсветка
номерного знака
/ Управление реле
системы
стеклоочистителей
/ Управление реле
зажигания / Сигнал
зажигания для
управления модуля
двигателем /
Управление реле
модуля запирания
двери багажника /
Активация
тормозной системы /
Индикатор системы
кондиционирования
воздуха

F1 JCase

F2 JCase

F3 JCase

F4 JCase

F5 Minifuse

-

-

-

-

20 A

№

Номинал,

ампер

Назначение

Индикатор
управления
системой
запирания дверей
(для автомобилей
с противоугонной
системой) /
Управление реле
отпотевателя
заднего стекла /
Управление реле
питания
аксессуаров

F6 Minifuse

20 A

Левая фара,
ближний свет /
Правый задний
габаритный огонь /
Левый стоп-сигнал
/ Левый сигнал
поворота / Правый
передний
габаритный огонь
/ Левый дневной
ходовой огонь

F7 Minifuse

30 A

9-26   УХОД ЗА АВТОМОБИЛЕМ

Правая фара,
ближний свет /
Левый задний
габаритный огонь /
Правый стоп-
сигнал / Правый
сигнал поворота /
Освещение
багажника / Левый
боковой
габаритный огонь /
Правый дневной
ходовой огонь

F8 Minifuse

30 A

№

Номинал,

ампер

Назначение

F9 Minifuse

25 A

Индикатор
обогрева,
вентиляции и
кондиционера /
Управление реле
модуля обогрева,
вентиляции

Подсветка
приборной панели /
Подсветка рычага
селектора
автоматической
КПП / Фонарь
заднего хода

F10 Minifuse

 20 A

F11 Minifuse

 20 A

Подсветка выхода
/ Задние
противотуманные
фары / Блокировка
переключателя
автоматической
КПП

№

Номинал,

ампер

Назначение

Блокировка
замков дверей и
крышки наливной
горловины

Система
запирания двери
багажника
Система подушек
безопасности /
Автоматическое
отпирание

Диагностическая
колодка

F12 Minifuse

F13 JCase

F14 Minifuse

F15 Minifuse

F16 Minifuse

 30 A

10А

10А

15А

-

Не используется

Модуль обогрева,
вентиляции и
кондиционера

F18 Minifuse

10А

Выключатель
зажигания

F17 Minifuse

2А

Эра-Глонасс

F19 Minifuse
F20Minifuse

-

10А

Не используется

№

Номинал,

ампер

Назначение

Подсветка органов
управления на
рулевом колесе

Передний
электрический
стеклоподъемник

F34 Minifuse

F35 JCase

2А

25А

Радиоприемник

F22 Minifuse
F23 Minifuse

15А

-

Не используется

-

F25 Minifuse

-

Комбинация
приборов

F26 Minifuse

10А

Система подушек
безопасности /
Автоматическое
отпирание

F27 Minifuse

10А

Комбинация
приборов

F28 Minifuse

F29 Minifuse
F30 Minifuse
F31 Minifuse

10А

-

10А

-

Модуль обогрева,
вентиляции и
кондиционера

F32 Minifuse

10А

F33 Minifuse

-

Не используется

Регулировка фар
Не используется

Не используется

F21 Minifuse

-

Не используется

Не используется

Не используется

F24 Minifuse

УХОД ЗА АВТОМОБИЛЕМ   9-27

Задний
электрический
стеклоподъемник

F36 JCase

25А

Реле системы запирания
двери багажника

 –

R1

R2

R3

Реле модуля обогрева,
вентиляции и кондиционера

Реле электрических
стеклоподъемников / Радио /
Розетка / Прикуриватель

R5

R6

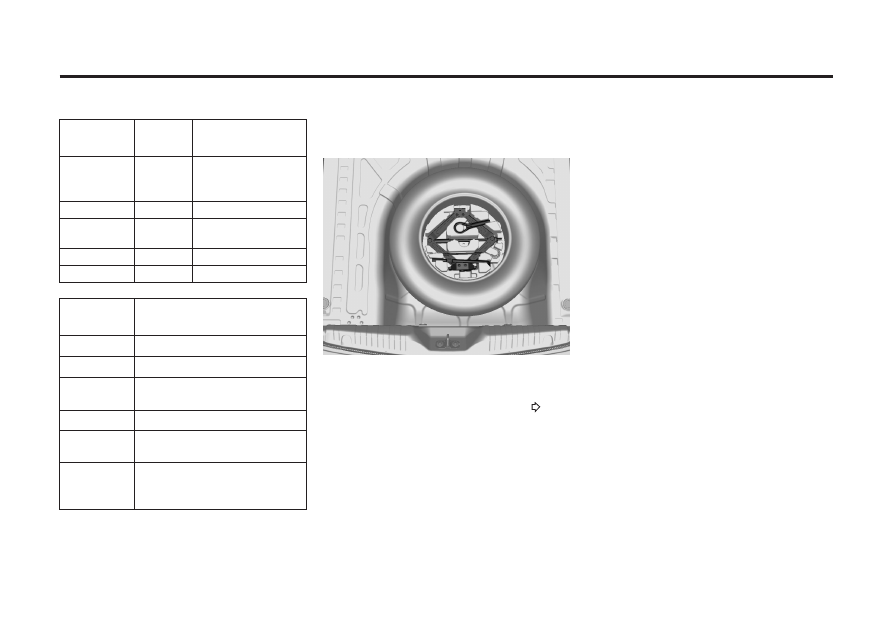

АВТОМОБИЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Автомобили с запасным колесом

Домкрат и инструменты находятся в отсеке
для  хранения  в  багажном  отделении  под
запасным колесом.
См. Запасное колесо в Колпаки колес     9-31.

№

Номинал,

ампер

Назначение

F39 Minifuse
F40 Minifuse

-

-

 Розетка /
 прикуриватель

F37 Minifuse

F38 Minifuse

20А

-

Не используется

Не используется

Реле

Назначение

R4

 –

 –

КОЛЕСА И ШИНЫ

Состояние шины, состояние колеса

Переезжайте  бордюры  медленно  и,  по
возможности,  под  прямым  углом.  При
пе р е с еч е н ии  о с т р ы х   кр о мо к  мож н о
повредить шину и колесо. Не ставьте шины
на бордюр при парковке.
Регулярно  проверяйте  шины  и  колеса  на
отсутствие  повреждений.  Обратитесь  за
помощью  в  сервис-центр  Ravon  в  случае
повреждения или необычного износа.

Примечание

Если  необходимо  использовать  шины  или
колесные  диски  другого  размера,  чем
заводские,  обратитесь  в  сервисный  центр
Ravon.  Использование  неподходящих  шин
или  колесных  дисков  может  повлечь
аннулирование гарантии.

Зимние шины

Зимние  шины  не  входят  в  стандартную
комплектацию  автомобиля.  Зимние  шины
предназначены для улучшенного сцепления
н а   з а с н е ж е н н о м   и л и   о бл ед е н ел о м
покрытии. Если предполагается частая езда
по  дорогам,  покрытым  льдом  или  снегом,
рекомендуется  установить  на  автомобиль
зимние  шины.  За  более  подробной
информацией  о  наличии  зимних  шин  и  их
правильном выборе обращайтесь к дилеру.
