9-12 УХОД ЗА АВТОМОБИЛЕМ

Перегрев с выделением пара

Вентилятор охлаждения двигателя

При  обнаружении  признаков  утечки
проверьте  работу  вентилятора  двигателя.
Ваш автомобиль оборудован электрическим
вентилятором.  Вентилятор  включается  при
повышении  температуры  двигателя.  Если
вентилятор  не  включается,  обратитесь  в
сервис-центр  для  ремонта.  Заглушить
двигатель. Если причина неисправности не

Пар,  образующийся  при  перегреве
двигателя,  может  вызвать  серьезные
ожоги,  даже  если  открыть  моторный
отсек совсем немного. Если вы заметили
выделение  пара,  не  приближайтесь  к
двигателю.  Выключите  двигатель,
п о п р о с и т е   п а с с а ж и р о в   п о к и н у т ь
автомобиль  и  дайте  двигателю  остыть.
Прежде  чем  открывать  моторный  отсек,
дождитесь,  чтобы  исчезли  все  признаки
п а р а   о т   к и п я щ е й   о х л а ж д а ю щ е й
жидкости.

Е с л и п р о д о л ж а т ь д в и ж е н и е н а

автомобиле  с  перегретым  двигателем,
повышение  давления  может  привести  к
в ы б р о с у   ж и д к о с т и .   В о д и т ел ь   и
пассажиры  могут  получить  серьезные
ожоги. Выключите перегретый двигатель,
выйдите  из  автомобиля  и  дайте  ему
остыть.

ВНИМАНИЕ

обнаружена,  но  уровень  охлаждающей
жидкости меньше минимального, добавьте в
расширительный  бачок  смесь  питьевой
воды  с  жидк остью  для  радиаторов
(длительный срок службы - оранжевый цвет)
ACDelco  (содержание  жидкости  в  смеси  от
35%  до  50%).  Запустите  двигатель,  когда
уровень  охлаждающей  жидкости  будет
находиться  на  максимуме.  Если  индикатор
перегрева  горит,  обратитесь  в  сервисный
центр Ravon.

Вентиляторы  и  другие  движущиеся  части
двигателя  могут  причинить  серьезные
травмы.  Не  приближайте  руки  и  одежду  к
движущимся  частям,  когда  двигатель
работает.

ВНИМАНИЕ

Пар и кипящая жидкость, вытекающие из

вскипевшей  системы  охлаждения,  могут
взорваться и причинить серьезные ожоги.
Она  находятся  под  давлением,  и  если
д а ж е   ч а с т и ч н о   о т к р ы т ь   к р ы ш к у
расширительного  бачка,  возможен
выброс  паров  с  большой  скоростью.  Не
снимайте  крышку  расширительного
бачка,  пока  двигатель  и  система
охлаждения  нагреты  до  выс ок ой
температуры.  Если  необходимо  снять
к р ы ш к у   р а с ш и р и т ел ь н о го   бач к а ,
подождите, пока двигатель остынет.

ВНИМАНИЕ

П р и с а д к а , п р ед н а з н ач е н н а я д л я

увеличения срока службы системы
охлаждения, ток сична и требует
осторожного обращения.

ВНИМАНИЕ

Примечание

В зависимости от температуры окружающей
среды  и  двигателя,  чтобы  исключить
повреждение  автомобиля  из-за  испарения
топлива  и  облегчить  запуск  при  горячем
двигателе,  система  вентиляции  двигателя
может  быть  приведена  в  действие  даже
после того, как автомобиль был заглушен на
некоторое время.

Рабочая жидкость усилителя рулевого

управления

УХОД ЗА АВТОМОБИЛЕМ 9-13

Жидкость омывателя

Залейте чистую воду, смешанную с
соответствующим количеством жидкости
для стеклоомывателя.

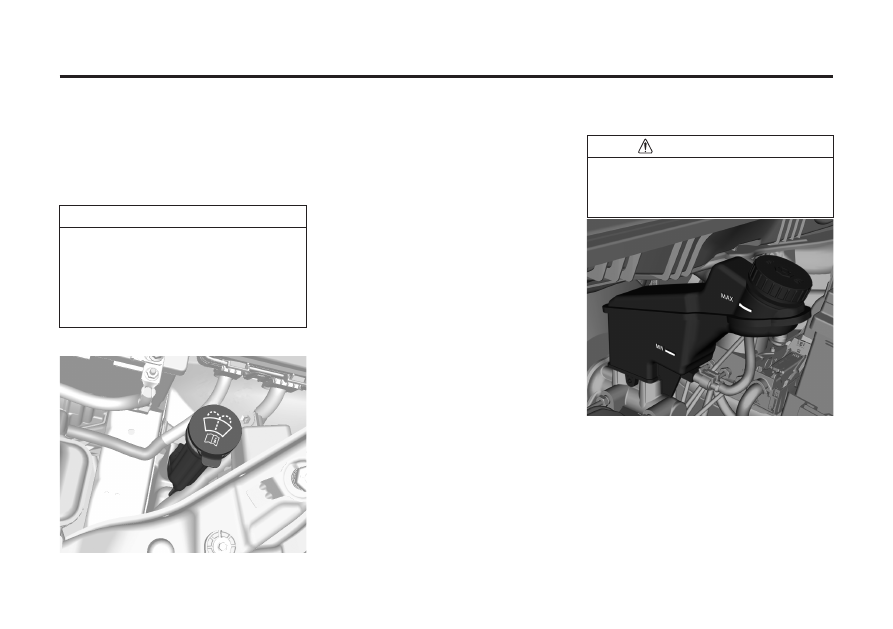

Для пополнения бачка омывателя ветрового
стекла:

Используйте только уже готовые жидкости.

Использование  водопроводной  воды  не
допускается.  Минеральные  вещества,
содержащиеся  в  водопроводной  воде,
могут  закупорить  отверстия  омывателя
ветрового стекла.

Если ожидается, что температура воздуха
о п у с т и т с я   н и ж е   н у л я ,   с л е д у е т
использовать  жидкость  для  омывателя
л о б о в о г о   с т е к л а   с   д о с т а т о ч н ы м
содержанием антифриза.

Тормозная система

При  минимальной  толщине  накладок
тормозных  колодок  во  время  торможения
слышно визжание.
М о ж н о   п р о д о л ж а т ь   д в и ж е н и е ,   н о
постарайтесь  как  можно  скорее  заменить
тормозные накладки.
Когда будут установлены новые тормозные
накладки, не тормозите излишне резко при
первых нескольких поездках.

Даже очень небольшое загрязнение может
привести  к  выходу  из  строя  или  к
ненадлежащей  работе  системы  рулевого
управления.
Не  допускайте  попадания  грязи  на
внутреннюю сторону крышки бачка, на щуп
или в сам бачок.

ВНИМАНИЕ

Тормозная жидкость

Тормозная  жидкость  ядовита  и  вызывает
коррозию.  Постарайтесь,  чтобы  она  не
попала  в  глаза,  на  кожу,  одежду  и  на
окрашенные поверхности.

ПРЕДУПРЕЖДЕНИЕ

Уровень  жидкости  в  усилителе  рулевого
управления должен быть между отметками
MIN и MAX.
Если  уровень  жидкости  слишком  низкий,
обратитесь  за  помощью  в  сервис-центр
Ravon.

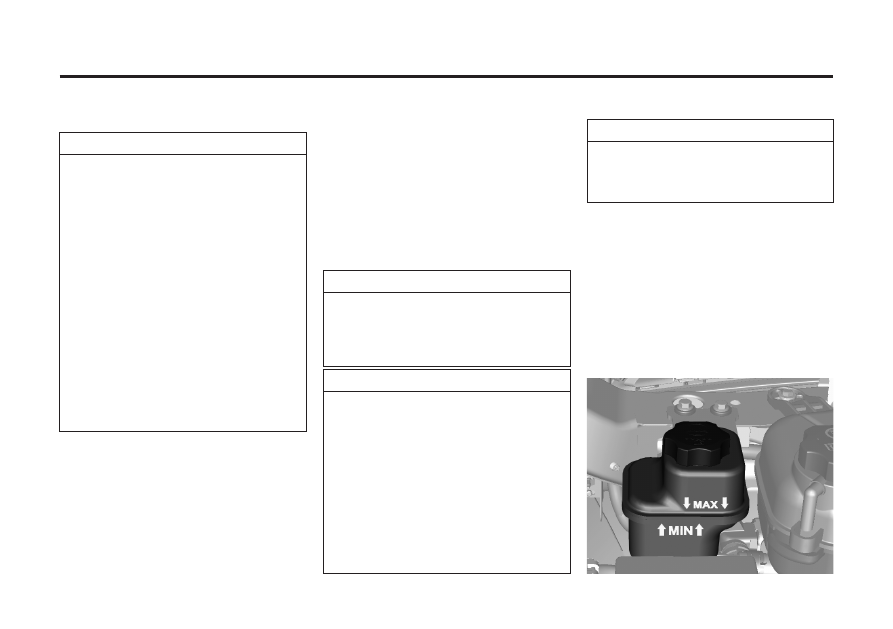

Уровень  тормозной  жидкости  должен  быть
между отметками MIN и MAX.
При  доливании  обеспечьте  максимальную
чистоту,  поскольку  загрязнение  тормозной
жидкости может привести к неисправностям
тормозной  системы.  Устраните  причину
потери тормозной жидкости в сервис-центре
Ravon.
Используйте  только  высококачественную
тормозную  жидкость,  разрешенную  для
применения на автомобиле.

9-14 УХОД ЗА АВТОМОБИЛЕМ

Перед  снятием  крышки  бачк а  для
тормозной  жидкости  тщательно  очистите
зону вокруг крышки.
Загрязнение  тормозной  жидкости  может
нарушить работу системы, что приведет к
дорогостоящему ремонту.
При  попадании  тормозной  жидкости  на
двигатель возможно возгорание.
Не  переполняйте  резервуар.  Возгорание
д в и г а т е л я   м о ж е т   п р и в е с т и   к
травмированию людей или к повреждению
автомобиля и другого имущества.

ВНИМАНИЕ

Аккумуляторная батарея

Аккумуляторная  батарея  автомобиля  не
требует  обслуживания,  если  режим
эксплуатации  автомобиля  обеспечивает
достаточную  зарядку  аккумуляторной
батареи.
При  поездках  на  небольшое  расстояние  и
частых  запусках  двигателя  возможна
р а з р я д к а   а к к у м ул я т о р н о й   бат а р е и .
Старайтесь  не  использовать  излишние
электрические приборы без необходимости.
При  простое  автомобиля  более  4  недель
м о ж е т   п о т р е б о в а т ь с я   п о д з а р я д к а
аккумуляторной батареи.

Н е   у т и л и з и р у й т е   о т р а б о т а н н у ю
тормозную жидкость вместе с домашними
отходами.
Обращайтесь в местные уполномоченные
организации по утилизации отходов.
Отработанная  тормозная  жидкость  и  ее
емкости опасны. Они могут нанести ущерб
здоровью и окружающей среде.
Т о р м о з н а я   ж и д к о с т ь   я в л я е т с я
агрессивным веществом и может вызвать
раздражение  кожи  и  слизистой  оболочки
глаз.
Не  допускайте  попадания  тормозной
жидкости  на  кожу  или  в  глаза.  В  случае
попадания  немедленно  тщательно
промойте  пораженную  область  мылом
или специальным очистителем.

ВНИМАНИЕ

Зажигание спичек рядом с аккумулятором

может привести к взрыву газа. Если вам
необходимо подсветить моторный отсек,
пользуйтесь фонарем.

А к к у м у л я т о р н а я б а т а р е я , д а ж е

герметичная,  содержит  кислоту,  которая
может  вызвать  ожоги.  При  попадании
кислоты  на  кожу  или  в  глаза  промойте
пораженные  участки  проточной  водой  и
немедленно обратитесь к врачу.

Чтобы свести к минимуму опасность

попадания электролита в глаза, при
работе с аккумуляторной батареей
надевайте защитные очки.

ВНИМАНИЕ

К о м п а н и я R a v o n н е н е с е т

ответственности  за  несчастные  случаи,
в ы з в а н н ы е   н е б р е ж н ы м   и л и
н е н а д л е ж а щ и м   о б р а щ е н и е м   с
аккумуляторными батареями.

ВНИМАНИЕ

Требования к утилизации

аккумуляторных батарей

Батарейки следует сдавать на утилизацию в
специальные  пункты  сбора.  При  замене
аккумуляторных  батарей  соблюдайте
соответствующие  нормативы  и  требования
по охране окружающей среды.
После замены оставляйте старые батареи у
дилера:

УХОД ЗА АВТОМОБИЛЕМ 9-15

К а ж д ы й п о т р е б и т е л ь / к о н е ч н ы й

п о л ь з о в а т ел ь о б я з а н в о з в р а щ а т ь
использованные батареи. Их не следует
выбрасывать в обычный мусоропровод.

Дилер Ravon или авторизованная

ремонтная  мастерская,  где  вами  была
приобретена  аккумуляторная  батарея
а в т о м о б и л я ,   д о л ж н ы   п р и н я т ь
использованную  батарею  и  отправить  ее
производителю на переработку.

Защита электронных компонентов от

повреждений

Во  избежание  поломки  электронных
к омпонентов  ни  в  к оем  случае  не
отсоединяйте  батарею  при  работающем
двигателе автомобиля — сначала заглушите
двигатель и достаньте ключ из зажигания.
Отк лючая  акк ум уляторную  батарею,
сначала  отсоединяйте  отрицательный
провод, а потом положительный. Не меняйте
кабели местами.
При  повторном  подключении  сначала
присоединяйте  положительный  кабель,  а
затем отрицательный.

Кислотный электролит и свинец опасны:

Основные составляющие: свинец,

р а з б а в л е н н а я с е р н а я к и с л о т а ,
пластмасса.

П р и н е п р а в и л ь н о й у т и л и з а ц и и

кислотного  электролита  и  свинца,
с од е р ж а щ и хс я   в   а к к ум ул я то р н о й
батарее, и их попадании в окружающую
среду  возможны  загрязнение  почвы,
нижележащего  грунта  и  воды,  а  также
создание угрозы для здоровья людей.

ВНИМАНИЕ

При случайном попадании этих веществ

в глаза или на кожу немедленно промойте
пораженные участки проточной водой и
обратитесь к врачу.

Переносите аккумуляторную батарею в

горизонтальном положении, чтобы не
п р о л и т ь э л е к т р о л и т ч е р е з
вентиляционное отверстие.

Храните охлаждающую жидкость вне

досягаемости детей.

Не наклоняйте открытый аккумулятор.

Во избежание взрыва не подносите к

аккумулятору тлеющие предметы.

ВНИМАНИЕ

Замена щеток стеклоочистителя

Щетка переднего стеклоочистителя

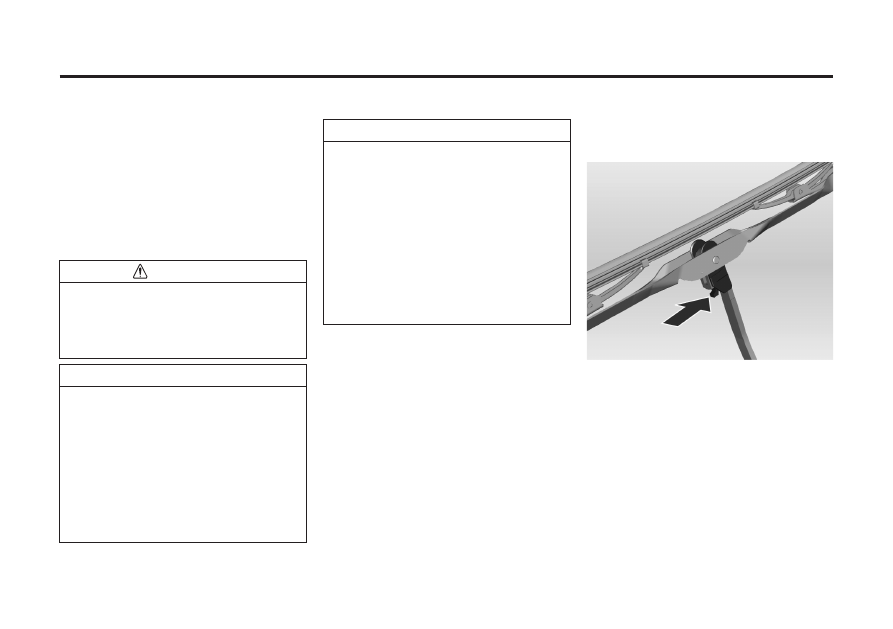

Поднимите рычаг стеклоочистителя

Нажмите на рычажок фиксатора и

отсоедините щетку, потянув за нее вниз.

Правильная работа стеклоочистителей
обеспечивает хороший обзор и безопасное
вождение. Регулярно проверяйте состояние
щеток стеклоочистителя.
Затвердевшие, треснувшие, поврежденные
или оставляющие разводы на стекле щетки
необходимо заменить.

Во  избежание  взрыва  не  приближайте  к
аккумулятору  тлеющие  предметы.  Взрыв
а к к у м у л я т о р а   м о ж е т   п р и в е с т и   к
повреждению автомобиля, а также чреват
опасностью серьезной травмы или смерти.

ОПАСНОСТЬ

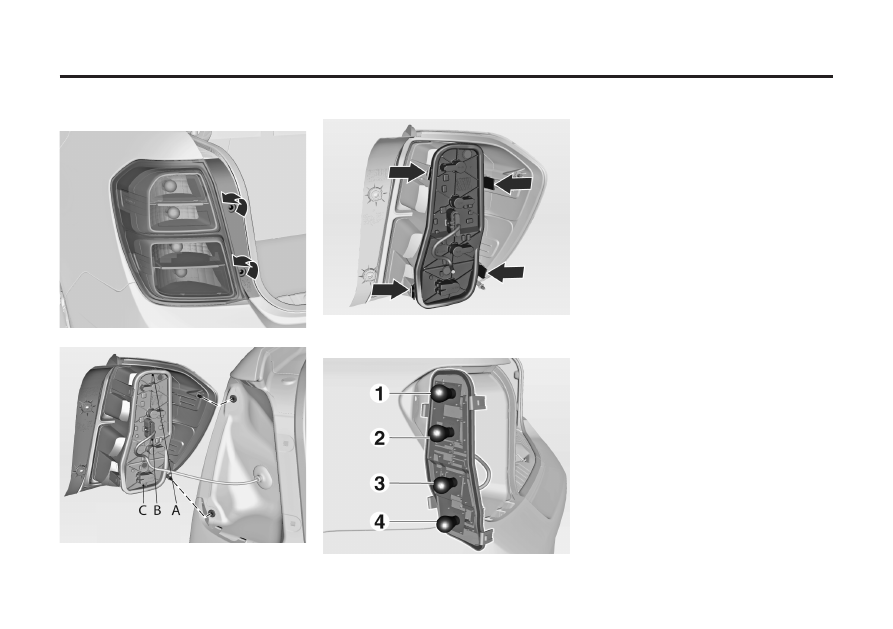

ЗАМЕНА ЛАМП НАКАЛИВАНИЯ

9-16 УХОД ЗА АВТОМОБИЛЕМ

Посторонними  частицами  на  ветровом
стекле  или  щетках  стеклоочистителя
снижается  эффективность  очистки.  Если
щетки  плохо  очищают  стекло,  вымойте
стек л о  и  щетки  водным  раствором
н е й т р а л ь н о г о   м о ю щ е г о   с р е д с т в а .
Тщательно промойте их водой.
При  необходимости  повторите  процесс.
Удалить  со  стекла  следы  силикона
невозможно.  Поэтому  никогда  не  наносите
на ветровое стекло автомобиля полироли с
силиконом,  иначе  на  стекле  останутся
ухудшающие видимость полосы.
Не  используйте  растворители,  бензин,
керосин или разбавитель краски для чистки
с т е к л о о ч и с т и т ел е й .   О н и   я в л я ю т с я
а г р е с с и в н ы м и   ве ще с т ва м и   и   м о г у т
п о в р е д и т ь   щ е т к и   и   о к р а ш е н н ы е
поверхности.

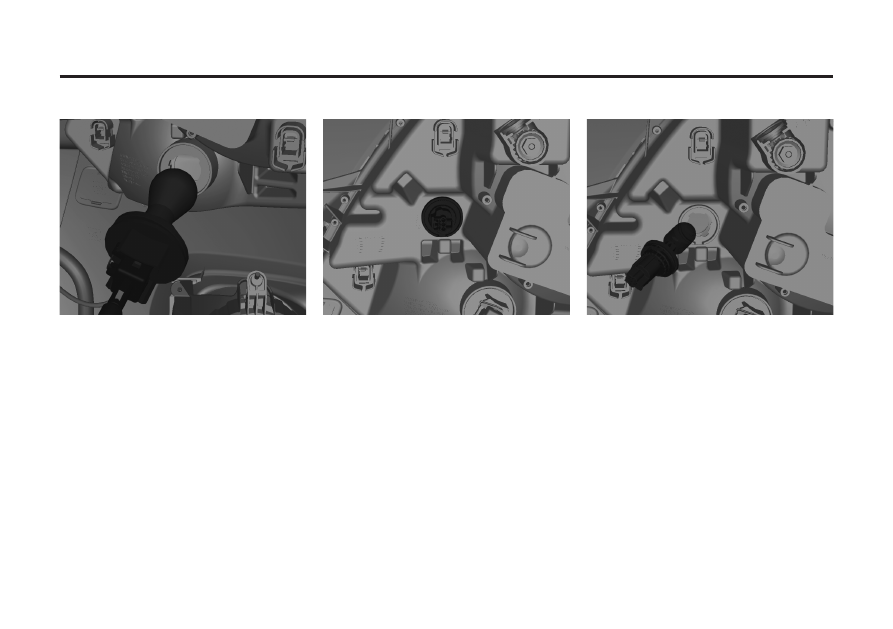

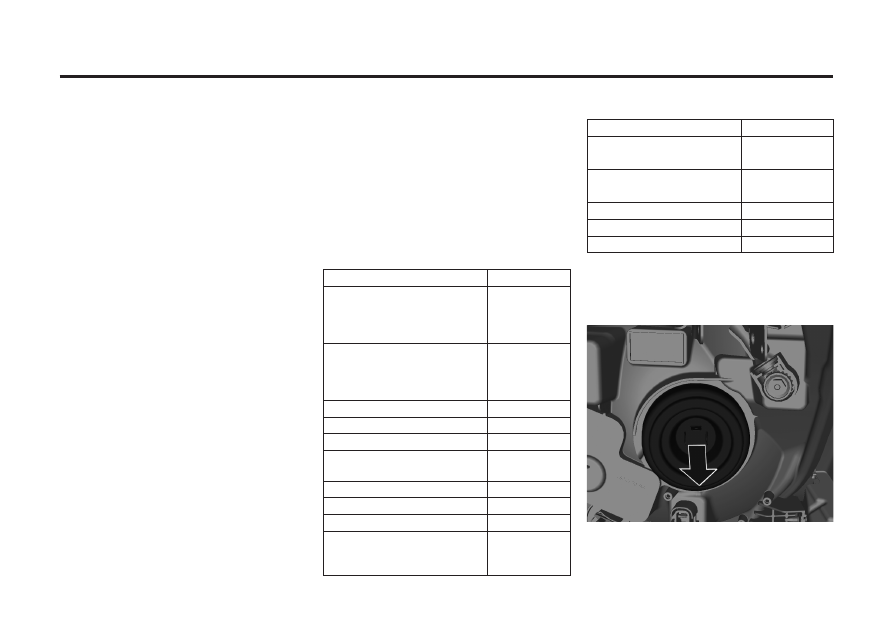

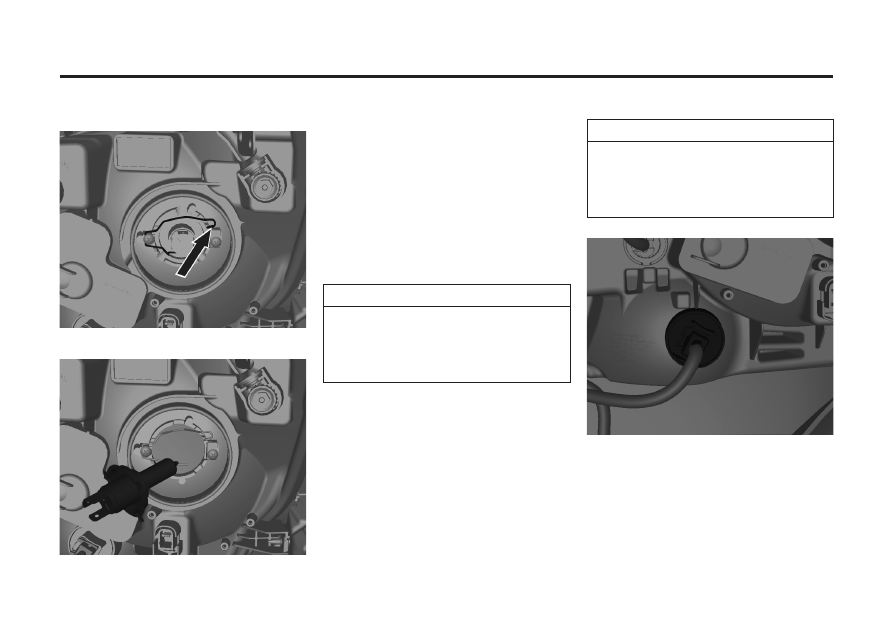

Рекомендуется  выполнять  замену  ламп  в
сервис-центре  Ravon.  При  замене  лампы
у с т а н а в л и в а й т е   п е р е к л ю ч а т е л ь
соответствующей  цепи  в  выключенное
положение. Старайтесь не касаться стекла
л а м п ы   гол ы м и   ру к а м и .   С л у ч а й н ы е
загрязнения можно удалить с лампы чистой
безворсовой    тканью,  смоченной  спиртом.
Устанавливаемая на замену лампа должна
иметь такие же характеристики и мощность,
что и заменяемая.

Индивидуальная
подсветка (передняя -
без противоугонной
системы)
Индивидуальная
подсветка (передняя -
с противоугонной
системой)
Перчаточный ящик
Дальний свет

Ближний свет
Передний указатель
поворота

Задний указатель поворота
Фара
Боковые фонари

Стоп-сигнал/задний
фонарь - торможение
/ стоянка

Передние
противотуманные фары

Задние
противотуманные фары

60
55

5
5

Фары

Ближний свет и дальний свет

1. Отсоедините разъем от лампы.

Значение

Мощность (Вт)

Значение

Мощность (Вт)

Фонарь заднего хода

Номерной знак

Багажное отделение

5
8

УХОД ЗА АВТОМОБИЛЕМ 9-17

2. Снимите защитную крышку.

4. Выньте лампу из корпуса отражателя.

3. Нажмите на пружинную защелку и
отсоедините.

5. При установке новой лампы вставьте ее
лепестки в прорези отражателя.
6. Закрепите лампу пружинным зажимом.
7. Установите и закройте защитную крышку
фары. Обратите внимание на правильность
установки защитной крышки.
8. Присоедините разъем к лампе.

Регулировка света фар

Ближний свет фар регулируется винтом в
верхней части фары.

При необходимости регулировки передних
ф а р   р е к о м е н д уетс я   о б р ат и т ь с я   в
авторизованный  сервис-центр  Ravon,
поскольку  эта  операция  связана  с
безопасностью.

ВНИМАНИЕ

Противотуманные фары

Для замены ламп обращайтесь в сервисный
центр Ravon.

Регулировка передних

противотуманных фонарей

Свет противотуманных фар регулируется
винтами, расположенными над фарами.

При необходимости регулировки передних
противотуманных  фар  рекомендуется
обратиться  в  авторизованный  сервис-
центр  Ravon,  поскольку  эта  операция
связана с безопасностью.

ВНИМАНИЕ

Передние указатели поворота

1. Поверните лампу против часовой стрелки
и отсоедините ее.

9-18 УХОД ЗА АВТОМОБИЛЕМ

2. Отсоедините патрон бокового фонаря от
отражателя.

3. Отсоедините разъем от лампы.
4. Извлеките лампу из патрона.
5. Вставьте новую лампу.
6. Присоедините разъем к лампе.
7. Вставьте патрон в отражатель.
8. Поверните патрон по часовой стрелке и
зафиксируйте его.

2. Отсоедините разъем от лампы.
3. Извлеките лампу из патрона.
4. Вставьте новую лампу.
5. Присоедините разъем к лампе.
6. Вставьте патрон в отражатель.
7. Поверните патрон по часовой стрелке и
зафиксируйте его.

Боковые фонари сигналов поворота

1. Поверните патрон против часовой стрелки
и отсоедините его.

УХОД ЗА АВТОМОБИЛЕМ 9-19

Задние габаритные фонари

1. Откройте обе крышки, отвернув два винта.

2. Выньте оба шплинта и выверните винты
(A, B, C).

3. Снять задний фонарь в сборе. Следите за
тем, чтобы жгут проводов оставался на
своем месте.

4. Тормозной огонь (1)

Указатель поворота (2)
Фонарь заднего хода (3)
Задний фонарь (4)
5. Слегка вдавите лампу в патрон, поверните
п р от и в ч а с о во й с т р ел к и , в ы н ьте и
установите на ее место новую лампу.
6. Вставьте лампу в задний фонарь в сборе.
7. Установите задний фонарь в сборе в кузов
и заверните крепеж. Закройте крышки и
зафиксируйте их.
8. Включите зажигание, включите световые
приборы и проверьте все фонари.

Лампы боковых указателей поворота

Для замены боковых сигналов поворота
обращайтесь в сервисный центр Ravon.

содержание .. 14 15 16 17 ..
