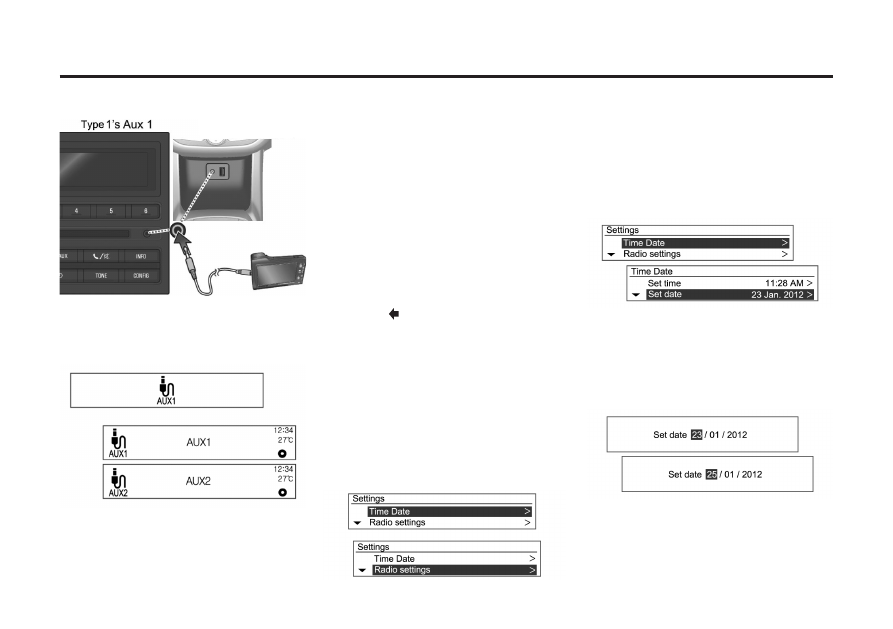

После  подключения  информационно-
развлекательная  система  автоматически
перек лючится  на  воспроизведение
сигнала от внешнего источника.

Type 1's Aux 2

Если  внешний  источник  сигнала  уже  был
п о д к л ю ч е н   р а н е е ,   в ы б е р и т е
воспроизведение  сигнала  от  внешнего
источника, нажимая кнопку CD/AUX.

Основные кнопки и ручки управления

Для настройки системы используются
следующие кнопки и органы управления:
(12) Кнопка CONFIG (Настройки)
Нажмите эту кнопку, чтобы вывести меню
настройки системы.
(14) Кнопка MENU-TUNE (Меню - Настройка)

Поворачивая ручку управления, можно
выбирать пункты меню и настраивать
значения параметров.

Нажмите эту кнопку, чтобы войти в меню
подробных настроек для текущего пункта
меню или параметра настройки.

(16) Кнопка BACK (Назад)
Отмена введенных данных или возврат к
предыдущему меню.

Использование меню настройки для

ввода индивидуальных настроек

Меню  настроек  и  функции  могут  быть
р а з л и ч н ы м и   д л я   р а з н ы х   м о д е л е й
автомобилей.
[ П р и м е р ]   Н а с т р о й к а   с и с т е м ы   ®
Настройка даты и времени ® Настройка
времени: 25 января 2012 г.

ПЕРСОНАЛИЗАЦИЯ

Нажатие  кнопки  CONFIG  открывает  меню
System  configuration  (Конфигурация
системы).
Поворачивая  ручку  управления  MENU-
TUNE,  можно  перейти  к  нужному  пункту
меню. Нажмите кнопку MENU-TUNE, чтобы
подтвердить сделанный выбор.

Будет выведен подробный спис ок

соответствующего меню настройки или
функции.

Если  к  каким-то  пунктам  этого  списка
имеются  дополнительные  подробные
списки  опций,  эти  действия  можно
повторить.

Поворотом ручки MENU-TUNE (Меню-
Настройка) перейдите к нужному параметру
настройки или режиму и нажмите кнопку
MENU-TUNE.

6-18 ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА

Если соответствующий подробный список

состоит из нескольких пунктов, повторите
указанные действия.

Установите значение настройки или

выберите режим.

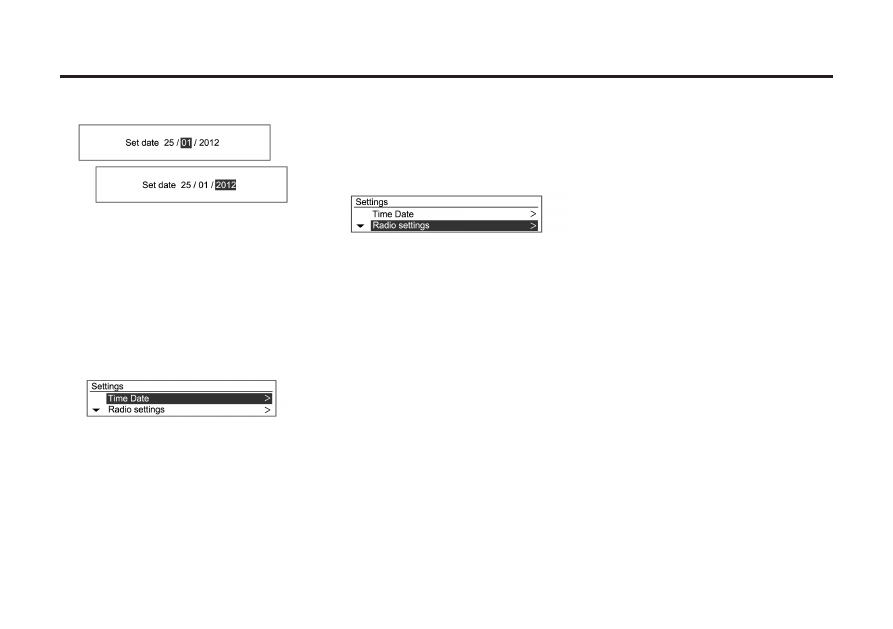

[Языковые настройки]

Выберите язык - английский, испанский,
французский или португальский.

[Время и дата]

Set  Time  (настройка  времени):  Установка
вручную  значений  часов  и  минут  для
текущего времени.
Set  Date  (настройка  даты):  Установка
вручную текущего года/месяца/даты.
Set  Time  Format  (настройка  формата
времени):  Выбор  12-часового  или  24-
часового формата.
Set  Date  Format  (настройка  формата
даты):  Задание  формата  отображения
даты.

A u t o   Vo l u m e   ( А в т о р е г у л и р о в к а
громкости):  Задайте  Off  /  Low  /  Medium  /
High (выкл. / низкая / средняя / высокая)
Maximum  Startup  Volume  (Максимальная
громкость  при  включении):  Задание
вручную  максимальной  громкости  при
включении.
Сохраненные  радиостанции:  Задание
вручную  номеров  страниц  сохраненных
радиостанций.

Настройки комфорт и удобство

Громкость звукового сигнала

Выберите Нормальная или Высокая.

Освещение

Освещение при выходе:
Выберите Выкл / 30 секунд / 1 минута / 2
минуты.

Электроблокировка замков дверей

Автоматическая разблокировка дверей
В ы б е р и т е O n ( в к л ю ч е н о ) и л и O f f
(выключено)

Дистанционное запирание / отпирание /
запуск

Световой сигнал при дистанционном
отпирании:
В ы б е р и т е O n ( в к л ю ч е н о ) и л и O f f
(выключено).

Дистанционная разблокировка дверей:
В ы б е р и т е O n ( в к л ю ч е н о ) и л и O f f
(выключено).

Запирание дистанционно отпертых
дверей:
В ы б е р и т е O n ( в к л ю ч е н о ) и л и O f f
(выключено).

Возврат к заводским настройкам:
Выберите Да или Нет.

YYYY.MM.DD: 2012 янв 23
DD/MM/YYYY: 23 янв 2012
MM/DD/YYYY: Янв 23, 2012

[Настройки радио]

ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА 6-19

СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ..........................

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ ..........................

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ...................... 7-7

7-2

7-6

ОРГАНЫ УПРАВЛЕНИЯ
КЛИМАТ-КОНТРОЛЕМ

ПРИМЕЧАНИЯ ........................................................ 7-8

СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ

Система обогрева и вентиляции

Для автомобилей с подогреваемыми
передними сиденьями:

7-2 ОРГАНЫ УПРАВЛЕНИЯ КЛИМАТ-КОНТРОЛЕМ

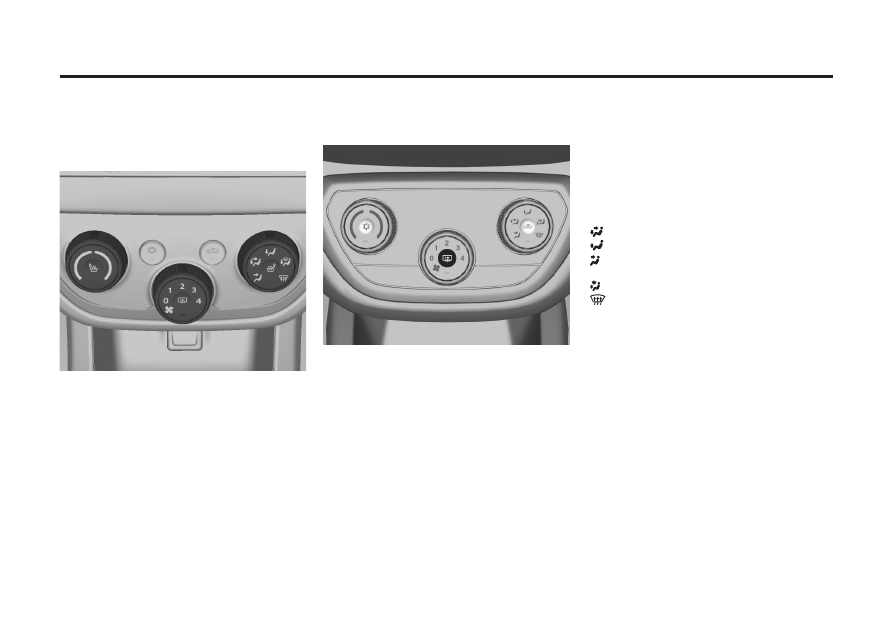

Средства управления:

Температурой.

Распределением воздуха.

Скоростью вращения вентилятора.

П р ед от в р а щ е н и е м з а п от е в а н и я и

замерзания.

Подогревом.

Обогревом заднего стекла.

Температура

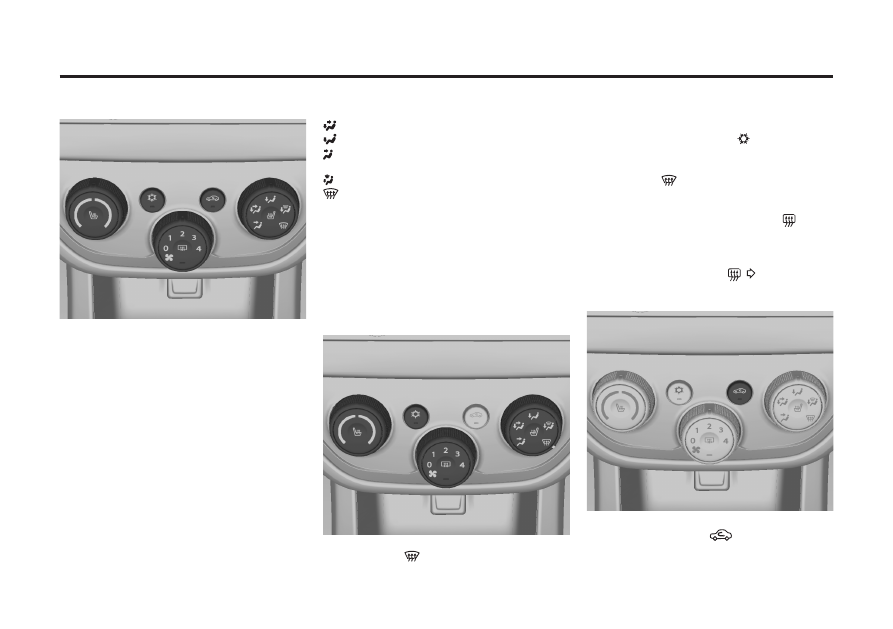

Для регулировки температуры поверните
ручку:
Красный = теплее
Синий = холоднее

Эффективный обогрев невозможен, пока
двигатель не достигнет своей рабочей
температуры.

Распределение воздуха

Нажатие этой кнопки позволяет выбрать
направление обдува:
= К области головы и нише для ног
= Ниша для ног
= В область головы через регулируемые

вентиляционные отверстия

= К ветровому стеклу и нише для ног
= К ветровому стеклу и окнам передних

дверей с отводом небольшого
количества воздуха к боковым
вентиляционным отверстиям.

Скорость вращения вентилятора

Регулирует воздушный поток, переключая
вентилятор на соответствующую скорость.

Отопление

Режим нормального обогрева

П е р е в ед и т е р у ч к у р е г ул и р о в а н и я
температуры в красную зону.

Поверните ручку распределителя воздуха

в нужное положение.

Установите ручку регулирования подачи

воздуха на требуемую скорость.

Для автомобилей без подогреваемых
передних сидений:

Режим максимального обогрева

Р е ж и м   м а к с и м а л ь н о г о   н а г р е в а
предназначен  для  быстрого  прогрева
автомобиля.
Не  включайте  этот  режим  на  длительные
периоды  времени.  Это  может  привести  к
аварии: воздух в салоне может застояться, и
на  окнах  осядет  влага,  ухудшающая
водителю обзор.

Для очистки ок он поверните ручк у
распределения воздуха в положение .
Для включения режима максимального
обогрева:

П о в е р н и т е р у ч к у р е г у л и р о в а н и я

температуры до конца красной зоны.

Установите ручку регулирования подачи

воздуха на максимальную скорость.

Удаление влаги и инея

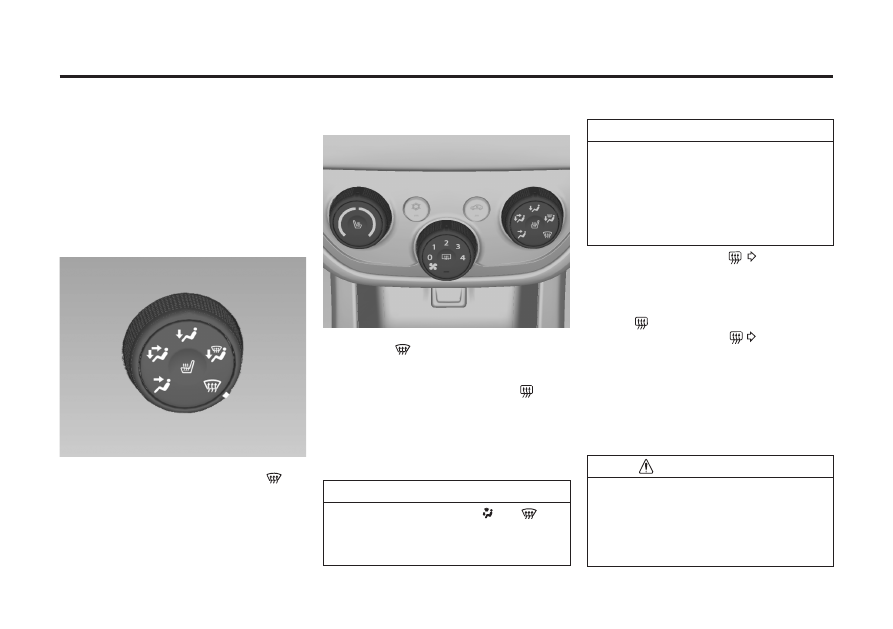

Поверните ручку распределения воздуха в

положение .

П е р е в ед и т е р у ч к у р е г ул и р о в а н и я

температуры в режим теплого воздуха.

Включите обогрев заднего стекла .

Для быстрого удаления инея установите

ручку регулирования подачи воздуха на
максимальную скорость.

При необходимости откройте боковые

вентиляционные отверстия и направьте их
дефлекторы на боковые стекла.

Не пользуйтесь кнопками           и           при
очень  влажной  погоде,  если  ручка
управления  температурой  установлена  в
синей зоне.

Разница температур окружающей среды и
в ет р о в о г о   с т е к л а   м о ж ет   в ы з в а т ь
запотевание  стекол,  ограничивая  таким
образом возможность обзора.
Это  может  привести  к  ДТП  с  возможным
п о в р е ж д е н и е м   а в т о м о б и л я   и
травмированием пассажиров.

ВНИМАНИЕ

Подогрев заднего стекла 1-12.

Подогрев заднего стекла

Подогрев заднего стекла включается
кнопкой .
Подогрев заднего стекла 1-12.

Индикация настроек

В ы б р а н н ы е ф у н к ц и и о б о з н ач а ют с я
подсветкой кнопок, посредством которых
они включаются.

Кондиционер

Не  следует  спать  в  автомобиле  при
работающем  кондиционере  или  системе
о б о г р е в а .   В о з м о ж н о   п р и ч и н е н и е
серьезного  вреда  или  смерти  из-за
недостатка  кислорода  и/или  понижения
температуры тела.

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

ОРГАНЫ УПРАВЛЕНИЯ КЛИМАТ-КОНТРОЛЕМ 7-3

Органы управления:

Температурой.

Распределением воздуха.

Скоростью вращения вентилятора.

П р ед от в р а щ е н и е м з а п от е в а н и я и

замерзания.

Рециркуляцией воздуха.

Охлаждение.

Температура

Для регулировки температуры поверните
ручку:
Красный = теплее
Синий = холоднее

Распределение воздуха

Нажатие этой кнопки позволяет выбрать
направление обдува:

= К области головы и нише для ног
= К нише для ног
= В область головы через регулируемые

вентиляционные отверстия

= К ветровому стеклу и нише для ног
= К ветровому стеклу и окнам передних

дверей с отводом небольшого
количества воздуха к боковым
вентиляционным отверстиям.

Скорость вращения вентилятора

Регулирует воздушный поток, переключая
вентилятор на соответствующую скорость.

Удаление влаги и инея со стекол

Поверните ручку распределителя воздуха

в положение , и охлаждение включится

автоматически, несмотря на то, что
светодиод или кнопка не светятся.
Охлаждение останется включенным, пока
ручка распределителя воздуха находится в
положении и вентилятор включен.

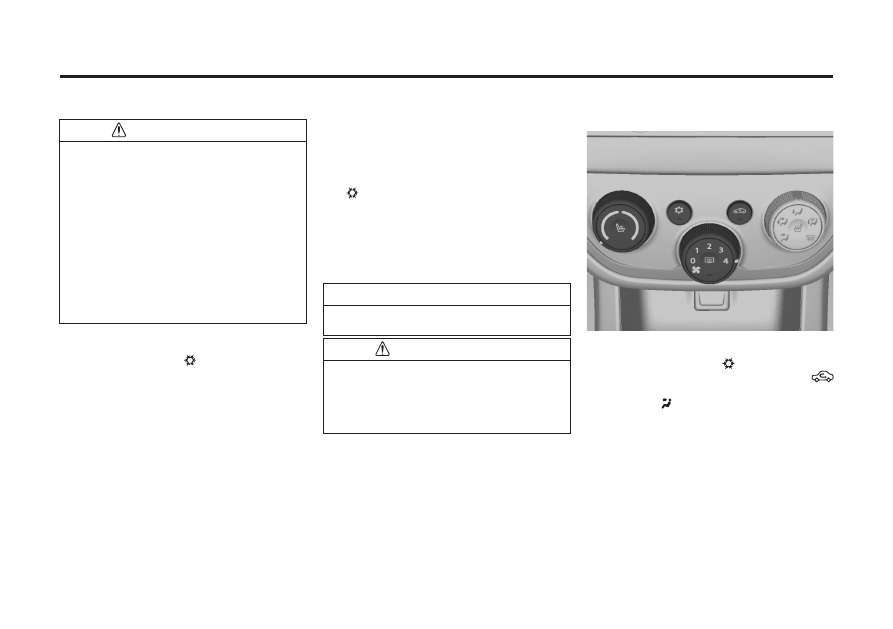

Установить регулятор температуры на

желаемый уровень.

Включите обогрев заднего стекла

При необходимости откройте боковые

вентиляционные отверстия и направьте их
дефлекторы на боковые стекла.

Подогрев заднего стекла 1-12.

Система рециркуляции воздуха

Режим рециркуляции воздуха включается и
выключается кнопкой

7-4 ОРГАНЫ УПРАВЛЕНИЯ КЛИМАТ-КОНТРОЛЕМ

Охлаждение

Управляется  кнопкой        и  работает  только
тогда,  к огда  работают  двигатель  и
вентилятор.
Система  кондиционирования  воздуха
охлаждает  и  удаляет  запотевание  стекол
(высушивает  воздух),  когда  температура
наружного  воздуха  чуть  выше  нуля.
Образовавшийся  конденсат  может  капать
из-под автомобиля.
Если  охлаждение  или  осушение  не
требуется,  для  экономии  топлива  систему
рекомендуется выключить.
Если  ручка  регулирования  подачи  воздуха
н а х о д и т с я   в   п о л о ж е н и и   O F F ,
к о н д и ц и о н и р о в а н и е   в о з д у х а   н е
осуществляется.

Длительное  использование  режима
рециркуляции  может  вызвать  сонливость.
Периодически  включайте  внешнюю
вентиляцию для притока свежего воздуха.
В  режиме  рециркуляции  уменьшается
объем  поступающего  в  салон  с  улицы
воздуха. Если рециркуляция включена без
о х л а ж д е н и я ,   в л а ж н о с т ь   в о з д у х а
повышается,  и  возможно  запотевание
стекол.  Качество  воздуха  в  замкнутом
пространстве  со  временем  ухудшается,
что  может  вызывать  у  находящихся  в
салоне чувство сонливости.

ПРЕДУПРЕЖДЕНИЕ

Даже при включенном кондиционере воздух
будет  теплым,  если  ручка  температуры
установлена в красную зону.
Д л я   в ы к л ю ч е н и я   с и с т е м ы
кондиционирования  воздуха  нажмите  еще
раз    или  поверните  ручку  управления
вентилятором в положение 0.
Если система охлаждения включена и ручка
вентилятора устанавливается на 0, система
охлаждения  остается  включенной,  но
неактивной.  При  включении  вентилятора
кондиционер вновь начнет работать.

Используйте только рекомендованный
хладагент.

ВНИМАНИЕ

Системы  к лимат-к онтроля  должны
о б с л у ж и в а т ь с я   т о л ь к о
квалифицированными  работниками.  При
неправильных  методах  обслуживания
возможно причинение травмы.

ПРЕДУПРЕЖДЕНИЕ

Нормальное охлаждение

Включите систему кондиционирования

воздуха.

П е р е в ед и т е р у ч к у р е г ул и р о в а н и я

температуры в синюю зону.

Поверните ручку распределителя воздуха

в нужное положение.

Установите ручку регулирования подачи

воздуха на требуемую скорость.

Откройте ненадолго окна, чтобы быстро
вытянуть горячий воздух.

Включите охлаждение .

Включите систему циркуляции воздуха

Поверните ручку распределения воздуха в

положение .

Установите регулятор температуры на

минимальный уровень.

Ус та н о в и те н а и б ол ь ш у ю с к о р о с т ь

вентилятора.

Откройте все вентиляционные отверстия.

Индикация настроек

В ы б р а н н ы е ф у н к ц и и о б о з н ач а ют с я
подсветкой кнопок, посредством которых
они включаются.

Максимальное охлаждение

ОРГАНЫ УПРАВЛЕНИЯ КЛИМАТ-КОНТРОЛЕМ 7-5

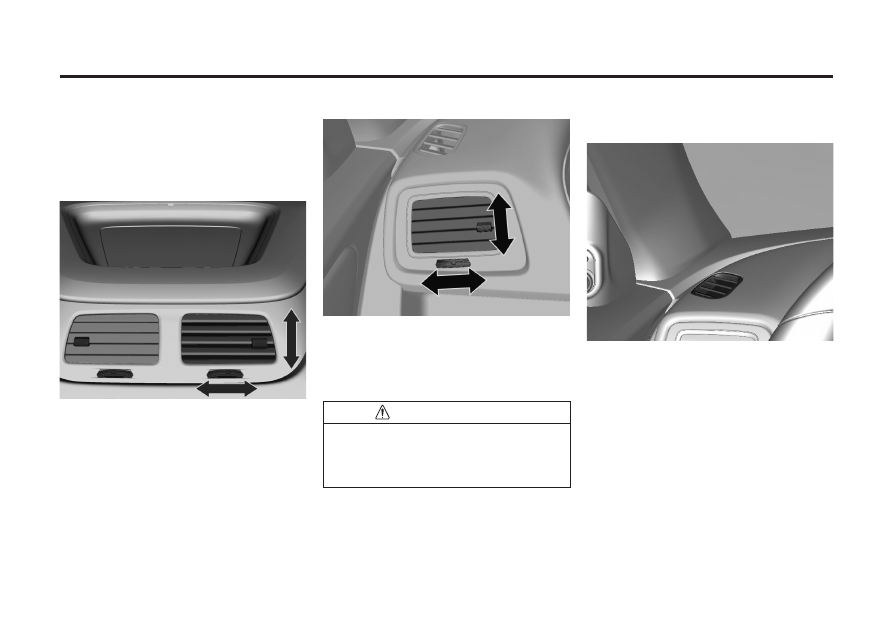

Регулируемые решетки вентиляционных

отверстий

Не закрывайте вентиляционные отверстия
полностью при включенной системе
охлаждения

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Для регулировки направления воздушного
потока наклоняйте и поворачивайте шторки
и регулировочное колесо.

Чтобы  открыть  боковые  вентиляционные
отверстия,  поверните  шторки  вверх  и
поворотом  колесика  регулятора  вправо-
влево выберите нужное направление.
Если  обдув  не  нужен,  поверните  шторки
вниз.

Не прикрепляйте к шторкам дефлекторов
обдува никаких посторонних предметов.
Опасность повреждения и травмирования
в случае аварии.

ПРЕДУПРЕЖДЕНИЕ

Неподвижные вентиляционные

отверстия

Д о п о л н и т е л ь н ы е   в е н т и л я ц и о н н ы е
отверстия  установлены  под  ветровым
стеклом  и  дверными  стеклами,  а  также  в
нише для ног.

7-6 ОРГАНЫ УПРАВЛЕНИЯ КЛИМАТ-КОНТРОЛЕМ

содержание .. 9 10 11 12 ..
