TRANSFER CASE ADAPTER REPLACEMENT

4. Remove the front propeller shaft. Refer to Front Propeller Shaft Replacement .

5. Drain the fluid from the transfer case. Refer to Transfer Case Fluid Replacement.

6. Disconnect the electrical connectors and remove the electrical harness from the

transfer case.

7. Disconnect the shift control rod from the transfer case. Refer to Transfer Case

Control Rod Replacement.

8. Remove the crossmember. Refer to Transmission Support Crossmember

Replacement (2WD 2500 HD/3500) or Transmission Support Crossmember
Replacement (2WD 1500/2500) or Transmission Support Crossmember
Replacement (4WD 1500/2500) or Transmission Support Crossmember
Replacement (4WD 2500 HD/3500) .

9. Remove the transmission mount. Refer to Transmission Mount Replacement

(2WD) or Transmission Mount Replacement (4WD) for the 4L60-E/4L65-
E/4L70-E automatic transmission, or Transmission Mount Replacement (2WD) or
Transmission Mount Replacement (4WD) for the 6L50/6L80/6L90 automatic
transmission, or Transmission Mount Replacement for the Allison automatic
transmission.

1

Transfer Case Nut

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Fuel Line Bracket

3

Transfer Case

4

Transfer Case Gasket
Tip: Install a NEW gasket without the use of any type of sealant or lubricant.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



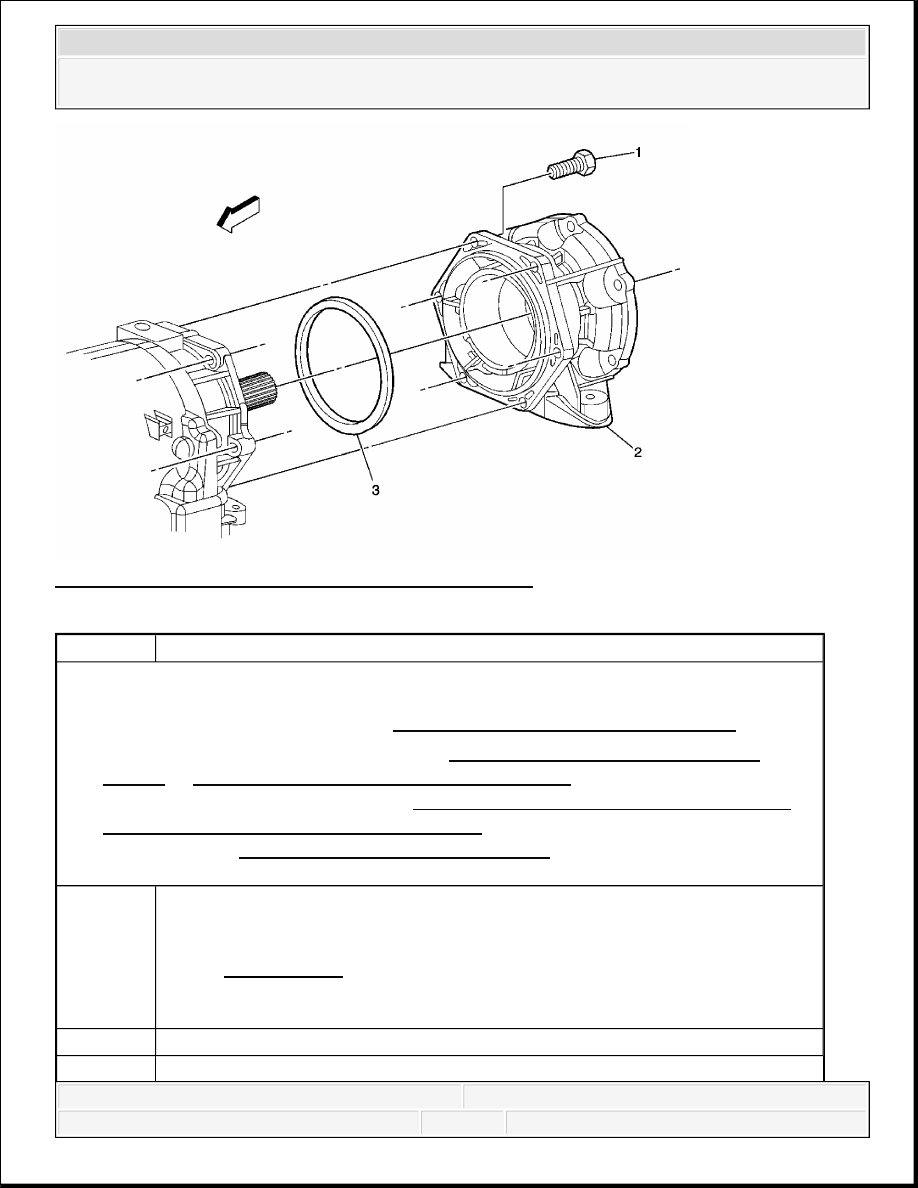

Fig. 17: View Of Transfer Case Adapter, Seal & Bolt
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures

1. Remove the transfer case. Refer to Transfer Case Assembly Replacement.

2. Remove the transmission mount. Refer to Transmission Mount Replacement

(2WD) or Transmission Mount Replacement (4WD) for the 4L60-E/4L65-
E/4L70-E automatic transmission, or Transmission Mount Replacement (2WD) or
Transmission Mount Replacement (4WD) for the 6L50/6L80/6L90 automatic
transmission, or Transmission Mount Replacement for the Allison automatic
transmission.

1

Transfer Case Adapter Bolt

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Transfer Case Adapter

Transfer Case Adapter Seal



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



INPUT SHAFT SEAL REPLACEMENT

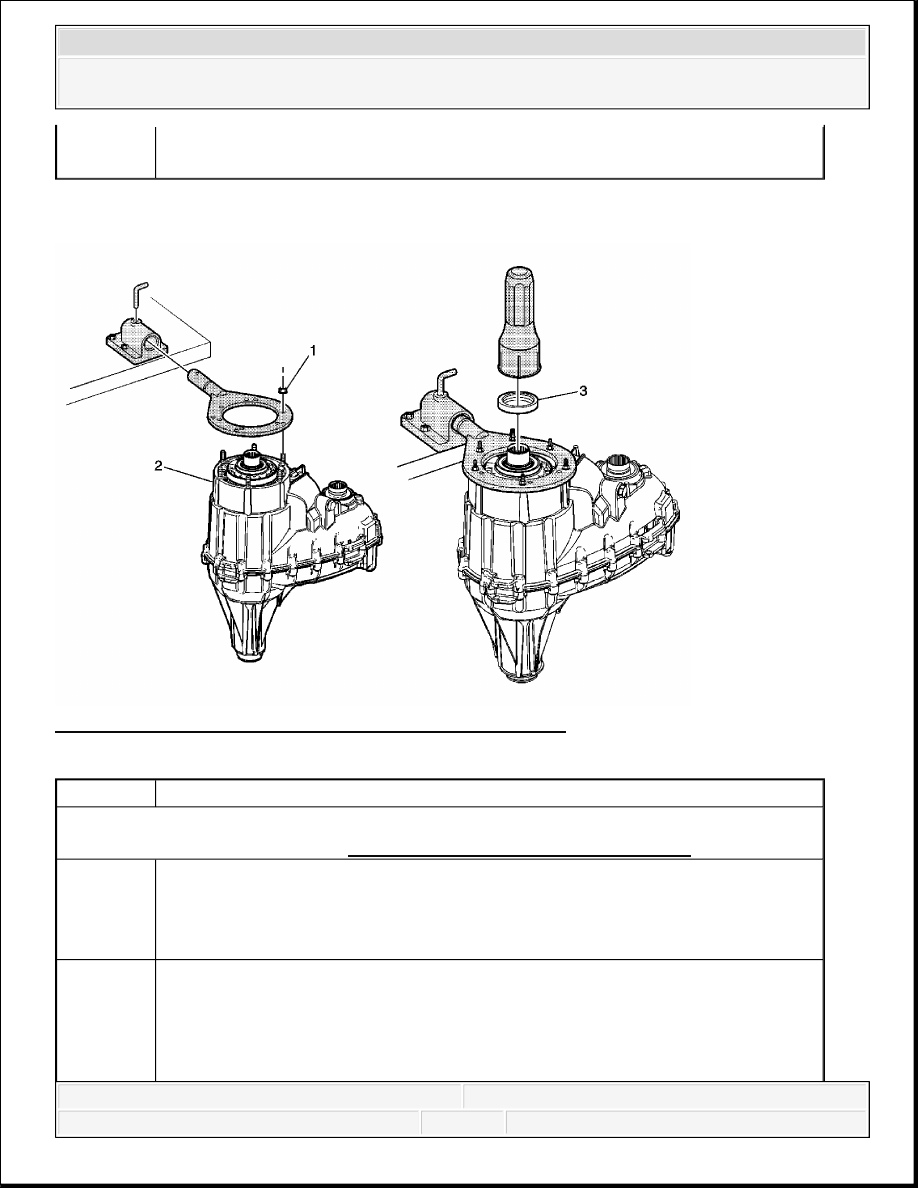

Fig. 18: View Of Transfer Case, Input Shaft Seal & Nuts
Courtesy of GENERAL MOTORS CORP.

3

Tip: Always use a new seal for the adapter. Do not use any type of sealant or
adhesive in place of or with the seal.

Callout

Component Name

Preliminary Procedures:
Remove the transfer case. Refer to Transfer Case Assembly Replacement.

1

Transfer Case Nuts
Tip: Use transfer case nuts to secure transfer case to assembly fixture J 45759 .
Special Tools:
J 45759 Assembly Fixture

2

Transfer Case
Tip: Insert the transfer case and assembly fixture into the bench holding fixture
J 3289-20 and secure with pivot pin.
Special Tools:
J 3289-20 Holding Fixture



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



REPAIR INSTRUCTIONS - OFF VEHICLE

TRANSFER CASE DISASSEMBLE

Transfer Case Holding Fixture Installation

3

Transfer Case Input Shaft Seal

Procedure

1. Remove the seal using a flat-bladed tool.

2. Install the seal using J 42738 .


Special Tools:
J 42738 Seal Installer
