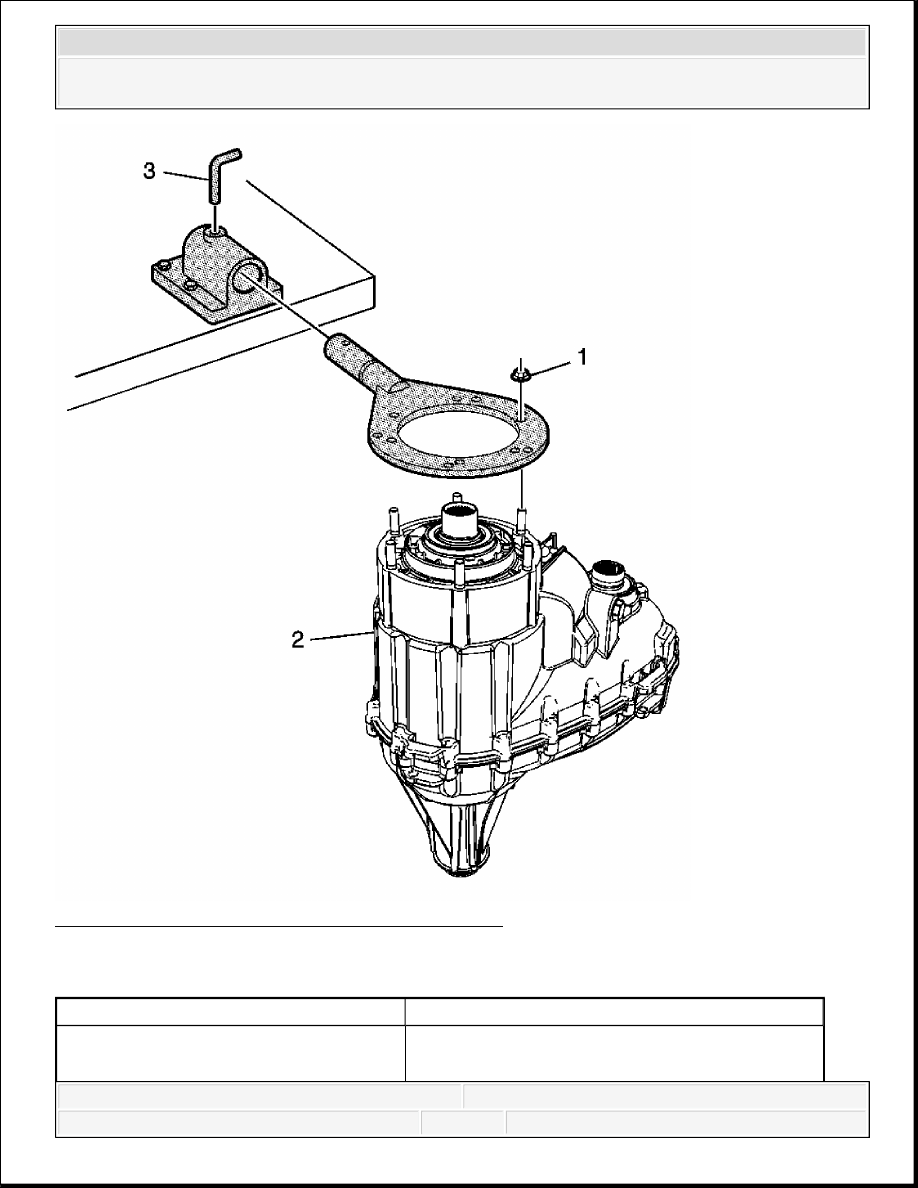

Fig. 19: View Of Pivot Pin, Transfer Case & Nuts
Courtesy of GENERAL MOTORS CORP.

Transfer Case Holding Fixture Installation

Callout

Component Name

1

Transfer Case Nuts
Special Tools:



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



Access Hole Plugs, Fill and Drain Plug, Lever, Vent, Shift Control Switch, and Vehicle Speed Sensor Removal

J 45759 Assembly Fixture

2

Transfer Case
Special Tools:
J 3289-20 Holding Fixture

3

Pivot Pin
Tip:

Always secure with the pivot pin after
rotating.

The transfer case can be rotated 360 degrees
to facilitate repair.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



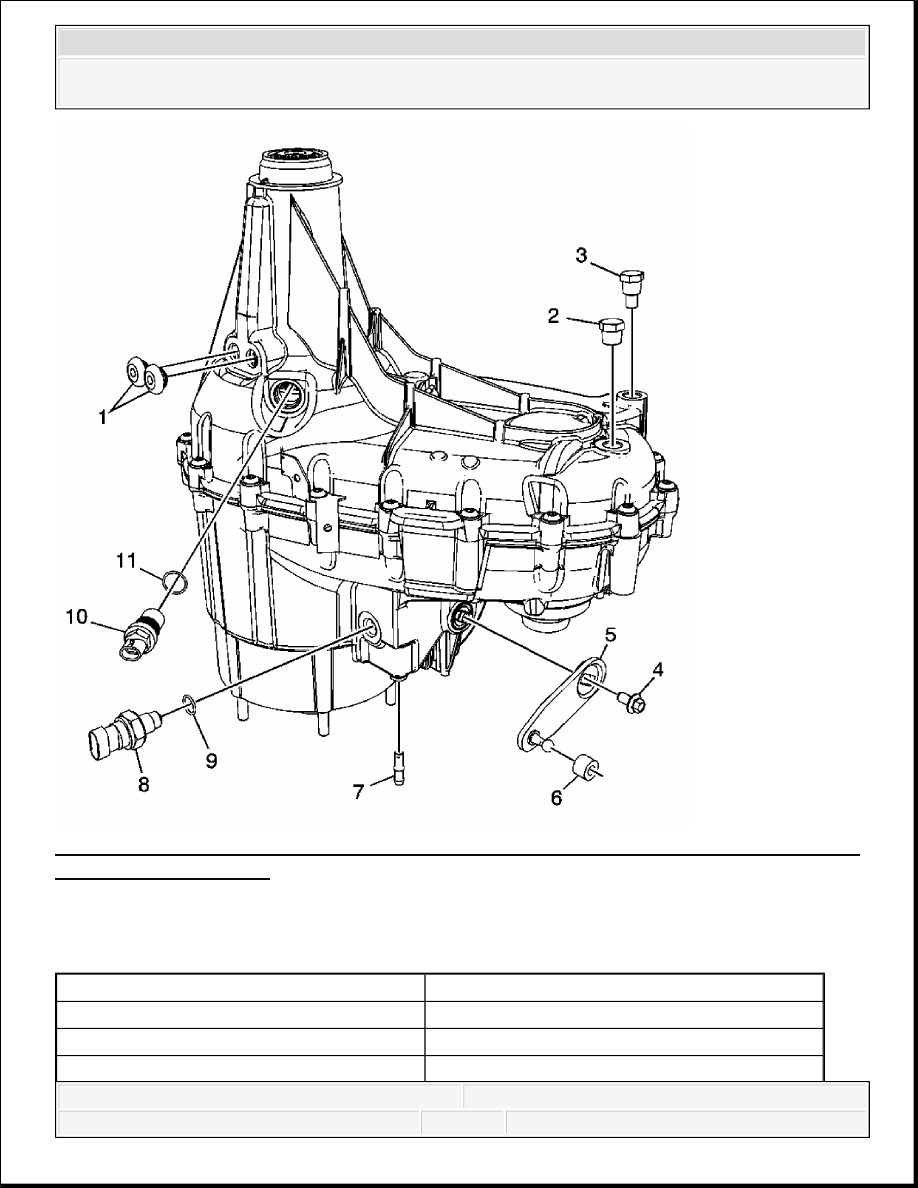

Fig. 20: View Of Access Hole Plugs, Fill & Drain Plug, Lever, Vent, Shift Control Switch,
& Vehicle Speed Sensor
Courtesy of GENERAL MOTORS CORP.

Access Hole Plugs, Fill and Drain Plug, Lever, Vent, Shift Control Switch, and Vehicle
Speed Sensor Removal

Callout

Component Name

1

Transfer Case Access Hole Plugs (Qty: 2)

2

Transfer Case Oil Fill Plug

3

Transfer Case Oil Drain Plug



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



Rear Output Shaft Seal and Bushing Removal

4

Transfer Case Control Lever Bolt/Screw

5

Transfer Case Lever

6

Transfer Case Shift Lever Washer

7

Transfer Case Vent
Tip: Remove ONLY if the vent pipe is
damaged.

8

Transfer Case Shift Control Switch Assembly

9

Transfer Case Selector Switch - O-ring - Seal

10

Vehicle Speed Sensor Assembly

11

Vehicle Speed Sensor O-Ring Seal
