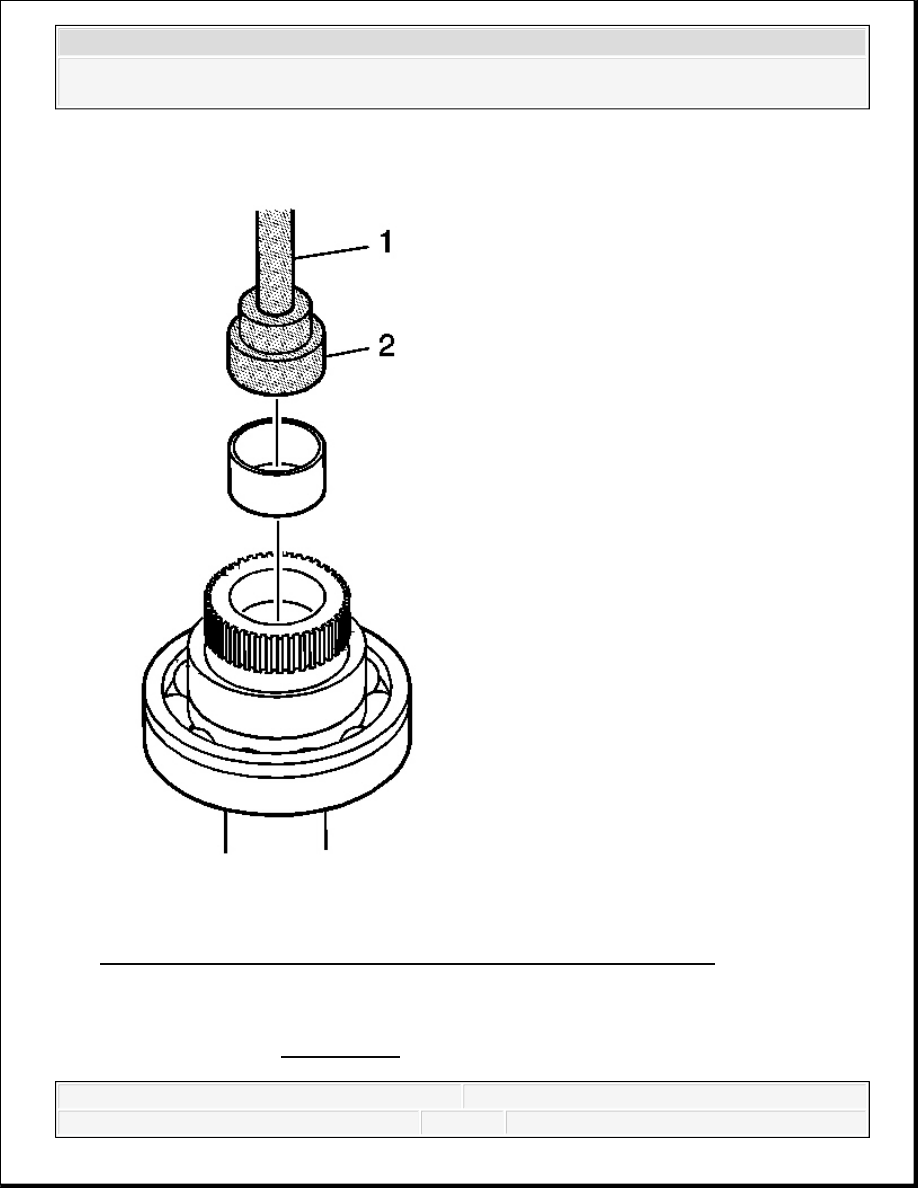

Fig. 81: View Of Input Shaft Rear Support Bushing & Special Tools
Courtesy of GENERAL MOTORS CORP.

24. Using the J 42176 (1) and the J 45757 (2), install the input shaft rear support bushing in the

rear output shaft. See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



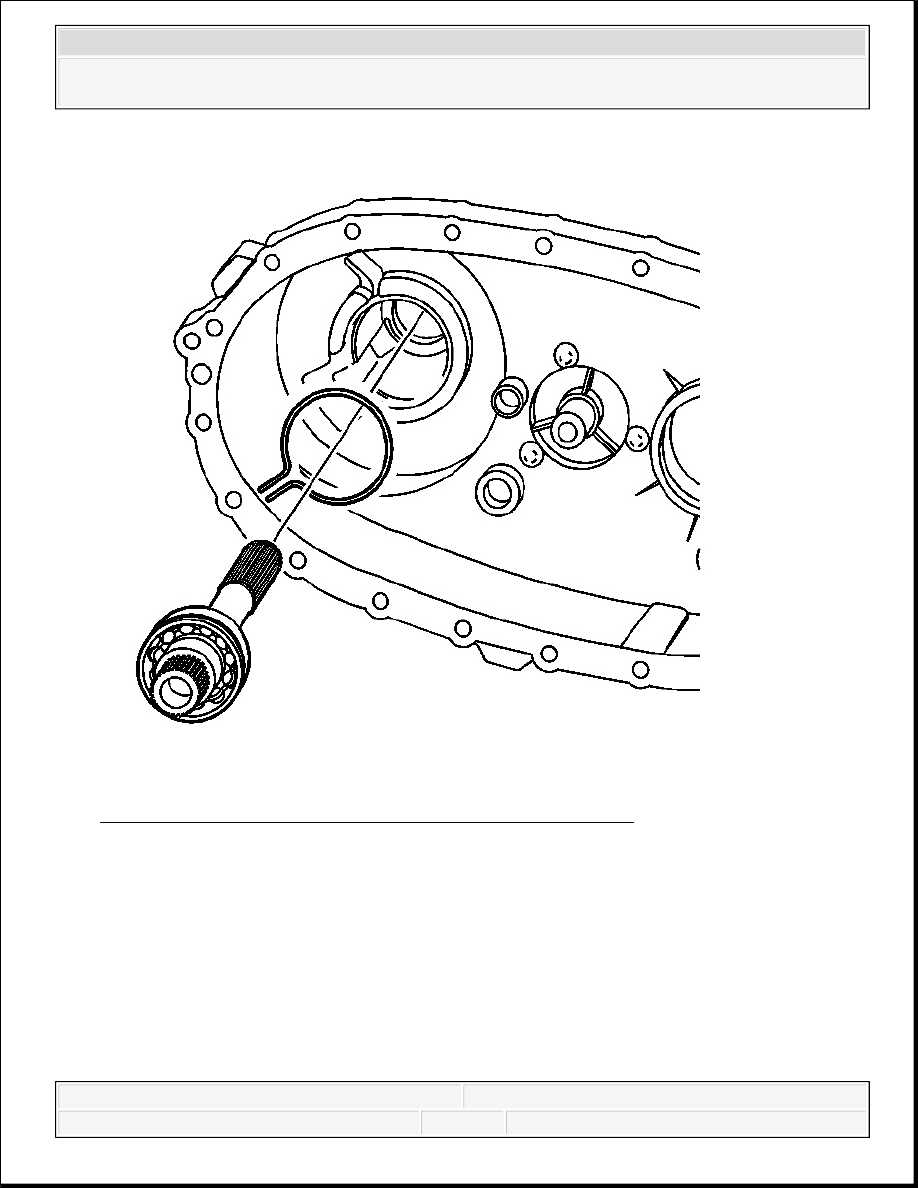

Fig. 82: View Of Rear Output Shaft In The Rear Case Half
Courtesy of GENERAL MOTORS CORP.

25. Install the rear output shaft in the rear case half.

1. Spread the rear output shaft rear bearing outer retaining ring.

2. Install, until the rear output shaft bearing outer retaining ring is seated in the bearing

groove.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



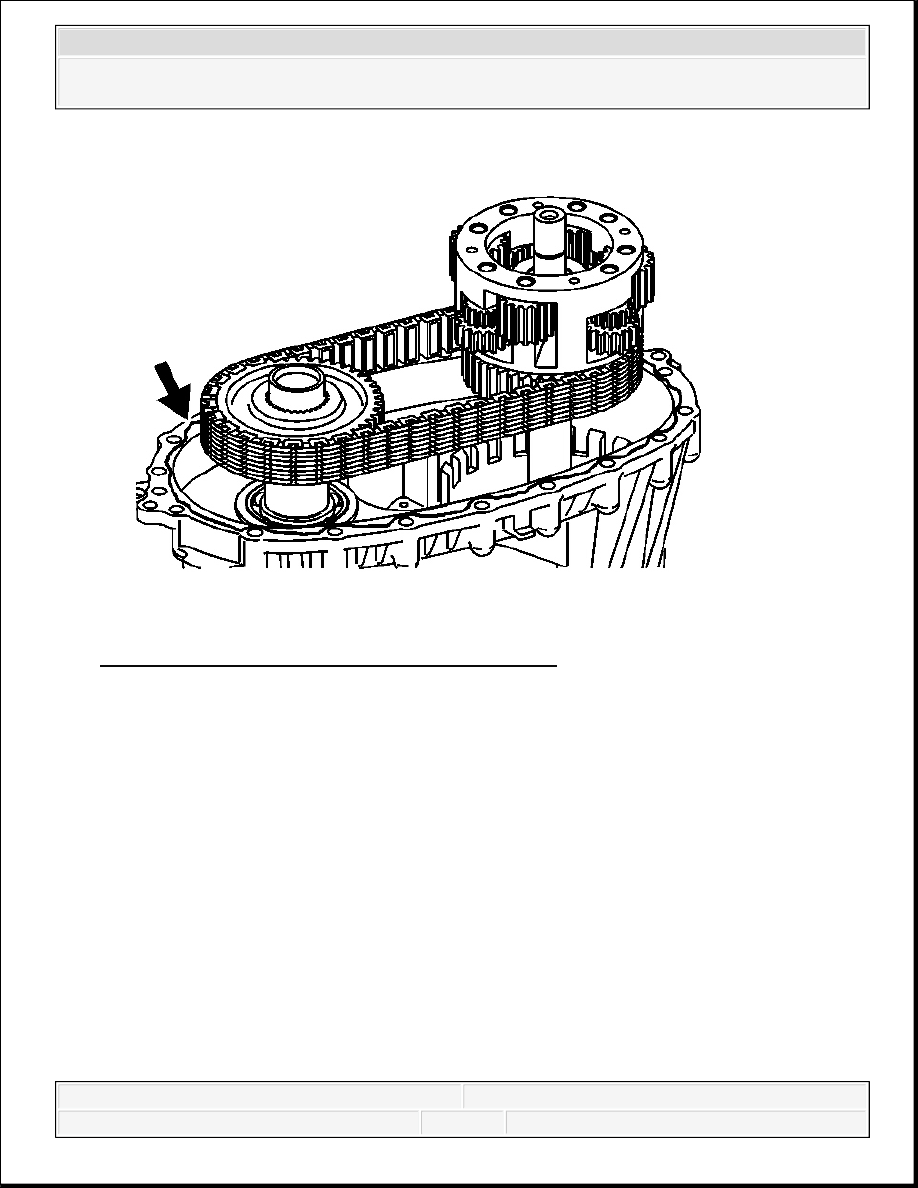

Fig. 83: Identifying Mating Surfaces On Case Half
Courtesy of GENERAL MOTORS CORP.

26. Install the locating pins in the front case and rear case half, if necessary.

27. Apply a 3.175 mm (1/8 in) bead of room temperature vulcanizing (RTV) sealant GM P/N

12345739 (Canadian P/N 10953541), or equivalent, to the mating surfaces of the front case
half.

IMPORTANT:

Ensure that both the sealing surfaces on the front and
rear case halves are free of dirt, oil, and cleaning
solvent.

Ensure the locating pins are installed in the case halves.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



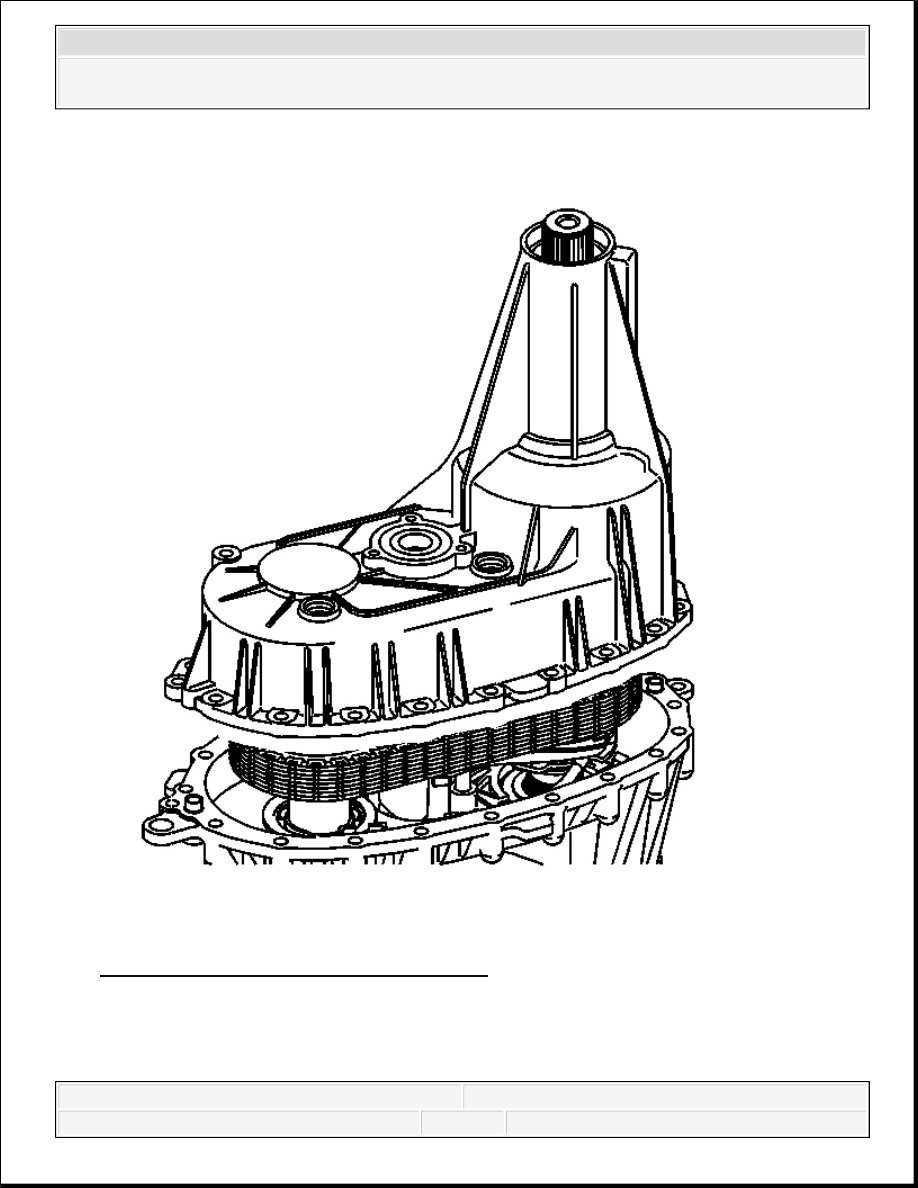

Fig. 84: Rear Case Half & Front Case Half
Courtesy of GENERAL MOTORS CORP.

28. Lower the rear case half into place.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
