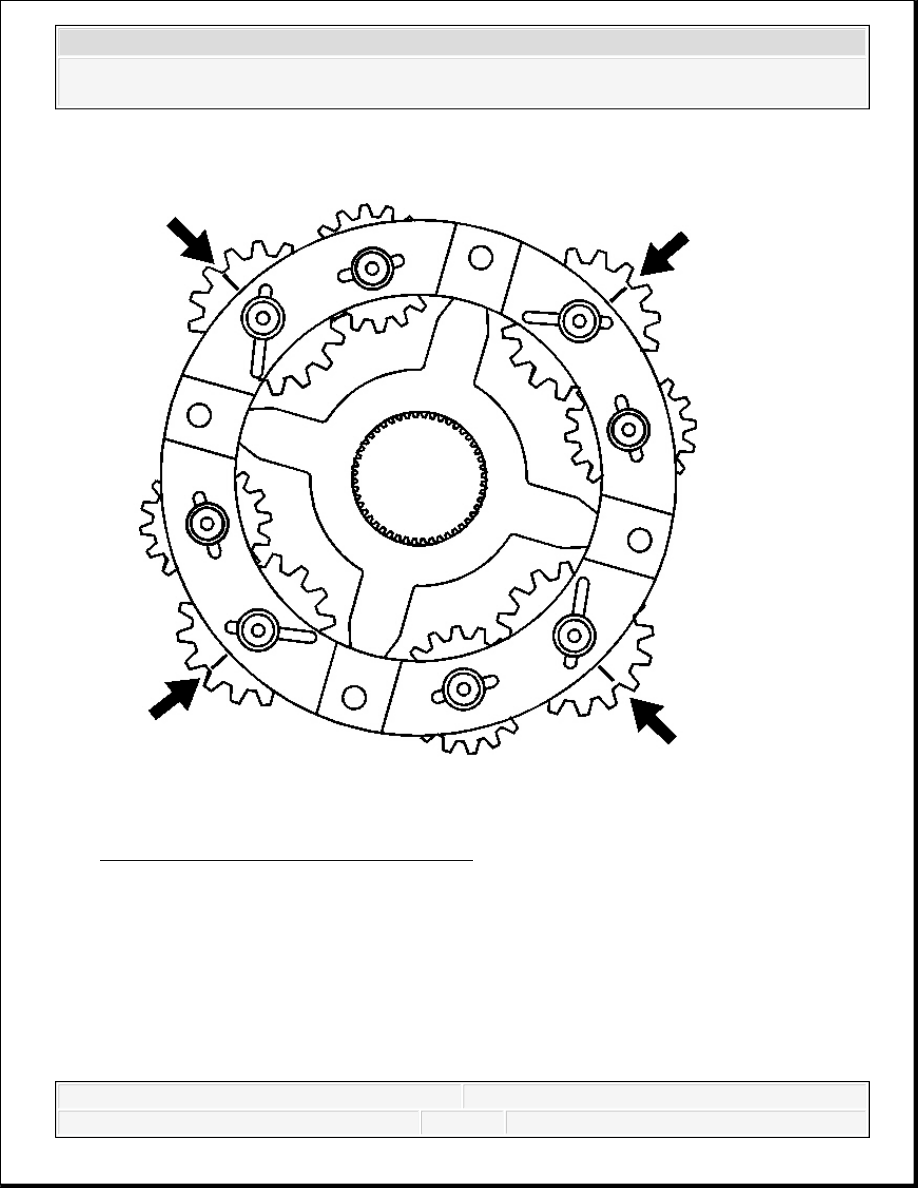

Fig. 73: Aligning Marks On Pinion Gears
Courtesy of GENERAL MOTORS CORP.

13. With the rear side of the planetary differential facing up, align the marks on the pinion

gears. Position the alignment marks with an area on the planetary housing that can be
reference for all gears.

IMPORTANT: The planetary differential gears are timed to the sun gears. If

the gears are not timed properly, the differential will not
rotate without binding.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



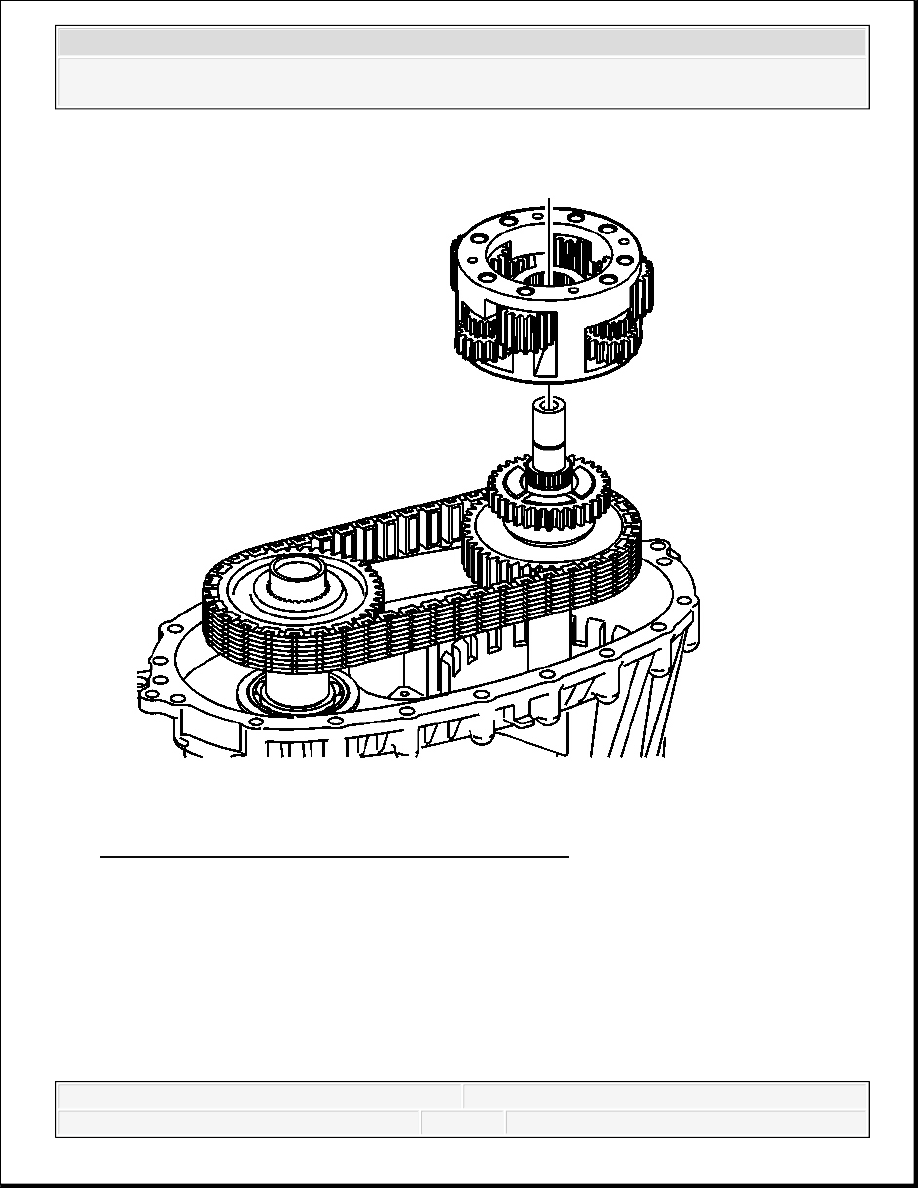

Fig. 74: Identifying Planetary Differential Assembly
Courtesy of GENERAL MOTORS CORP.

14. Install the planetary differential assembly.

Do not rotate the planetary differential pinion gears when installing.

Ensure the alignment marks are still in position.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



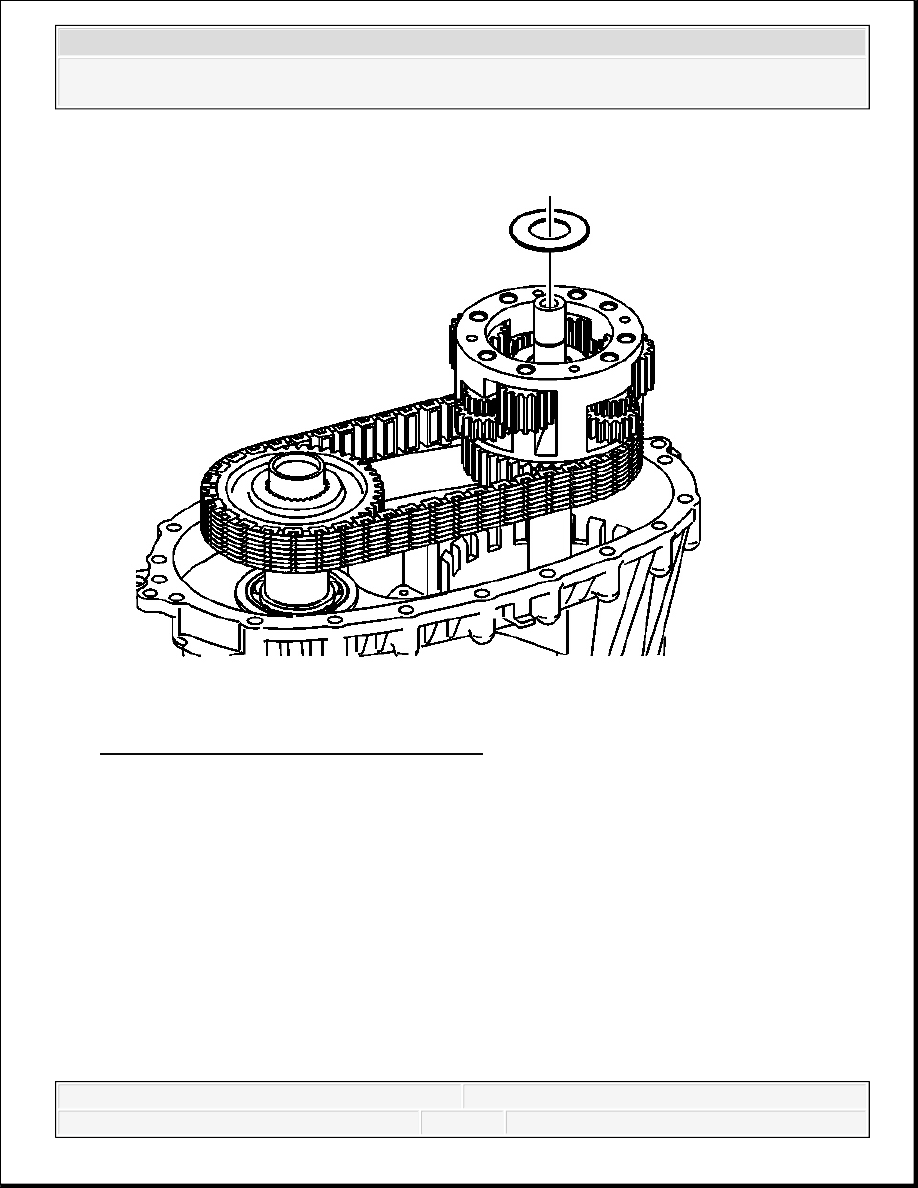

Fig. 75: View Of Sun Gear Thrust Washer
Courtesy of GENERAL MOTORS CORP.

15. Lubricate the sun gear thrust washer with J 36850 or equivalent.

16. Install the sun gear thrust washer.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Fig. 76: Aligning Sun Gear
Courtesy of GENERAL MOTORS CORP.

17. Install the rear sun gear.

The shoulder side of the gear faces up.

Do not rotate the planetary pinion gears.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
