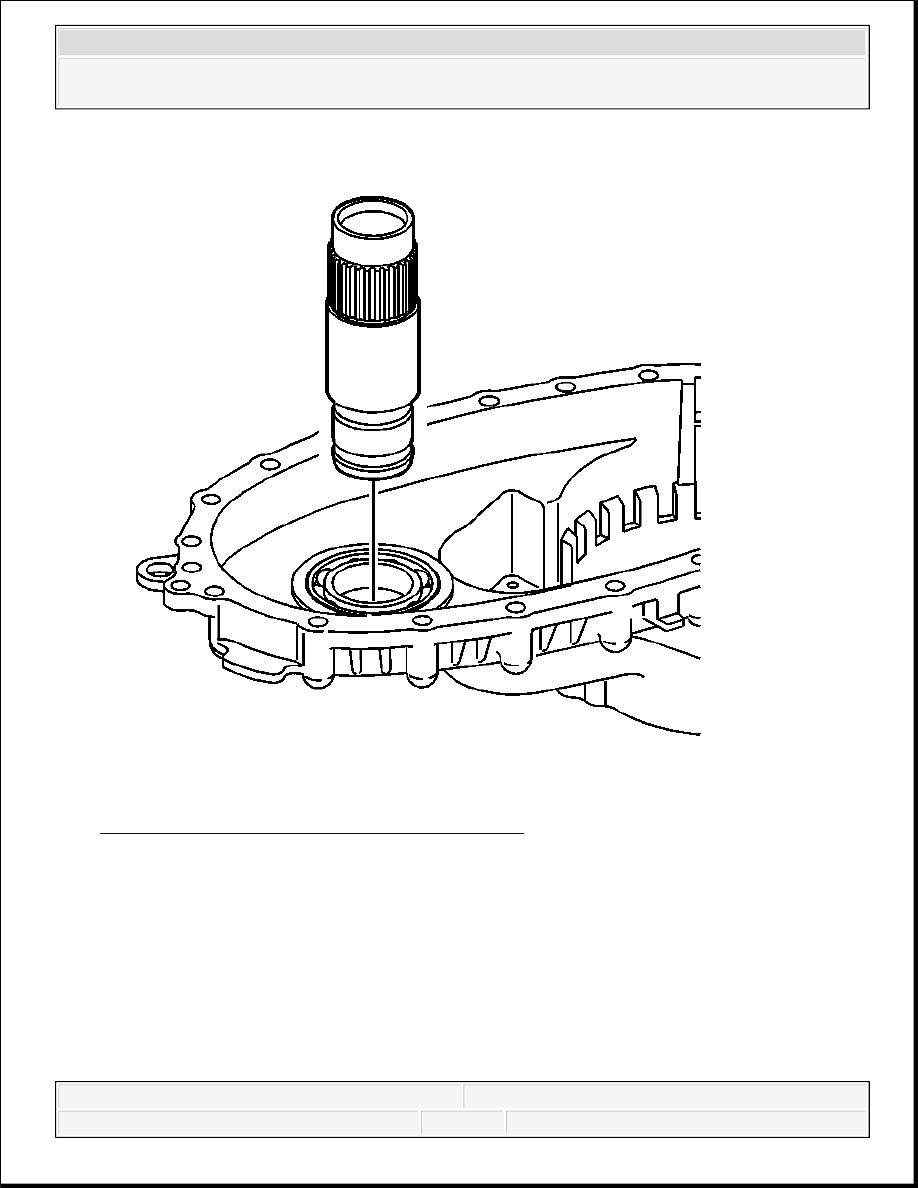

Fig. 69: View Of Front Output Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

9. Install the front output shaft assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



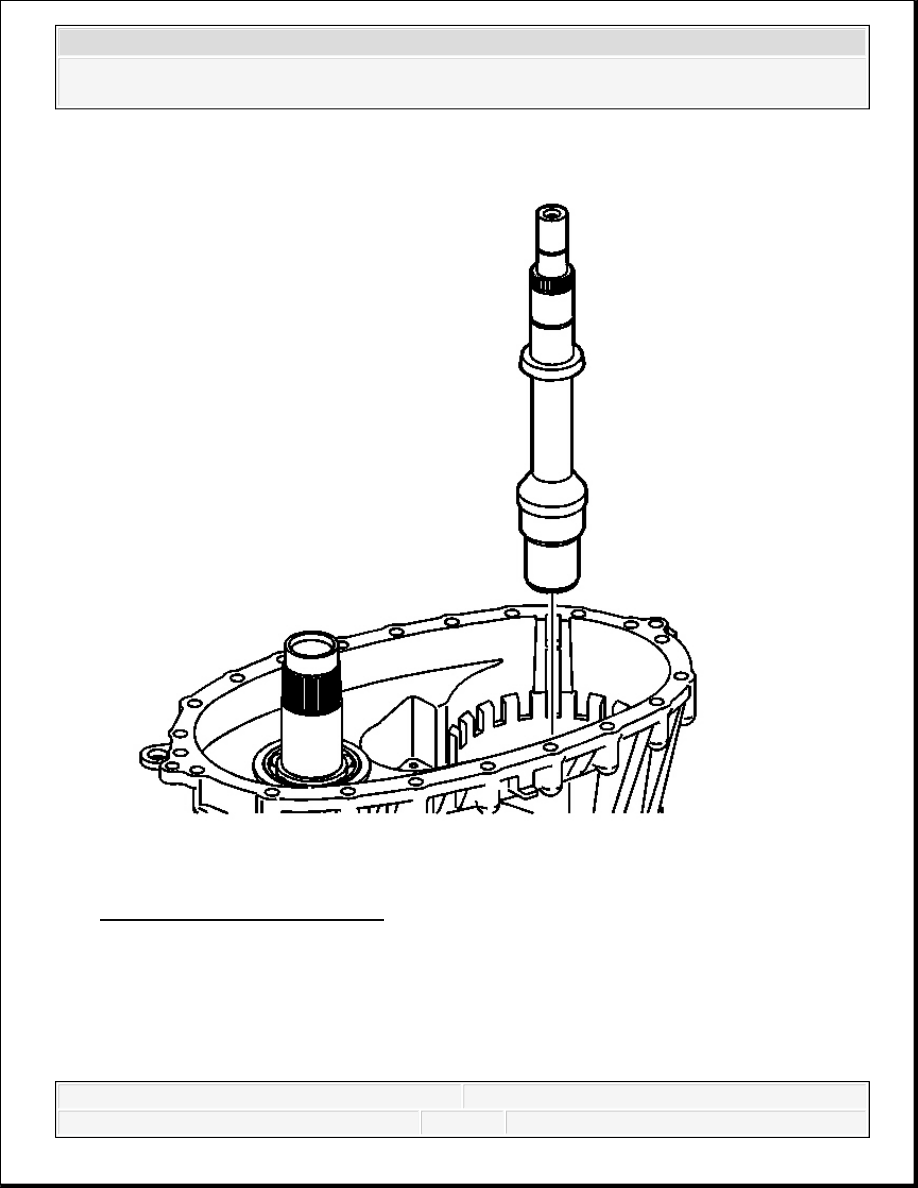

Fig. 70: Identifying Input Shaft
Courtesy of GENERAL MOTORS CORP.

10. Install the input shaft.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



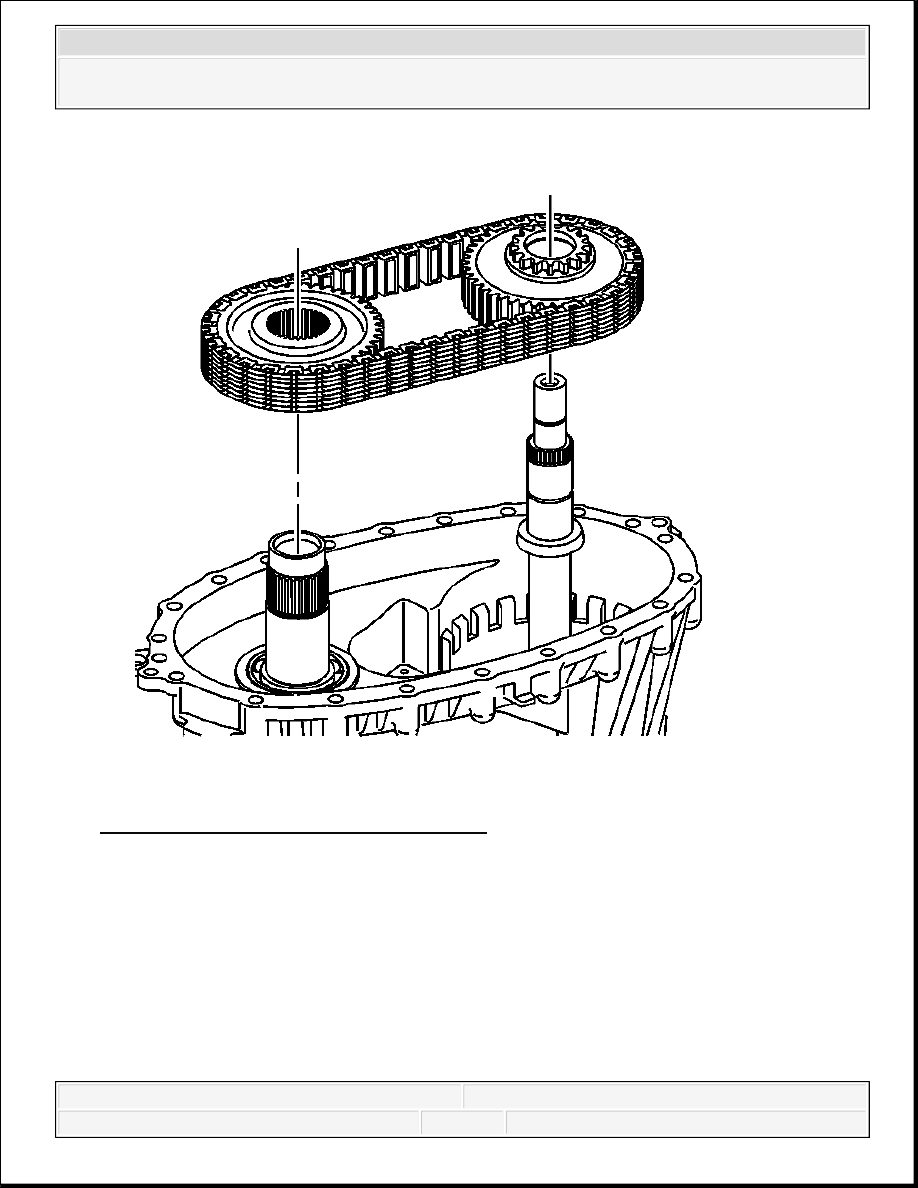

Fig. 71: Locating Drive Chain & Sprockets
Courtesy of GENERAL MOTORS CORP.

11. Install the drive chain and sprockets. The blue link on the chain faces up.

IMPORTANT: If using the chain and sprockets again, ensure to align the

marks of the drive chain and sprockets.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



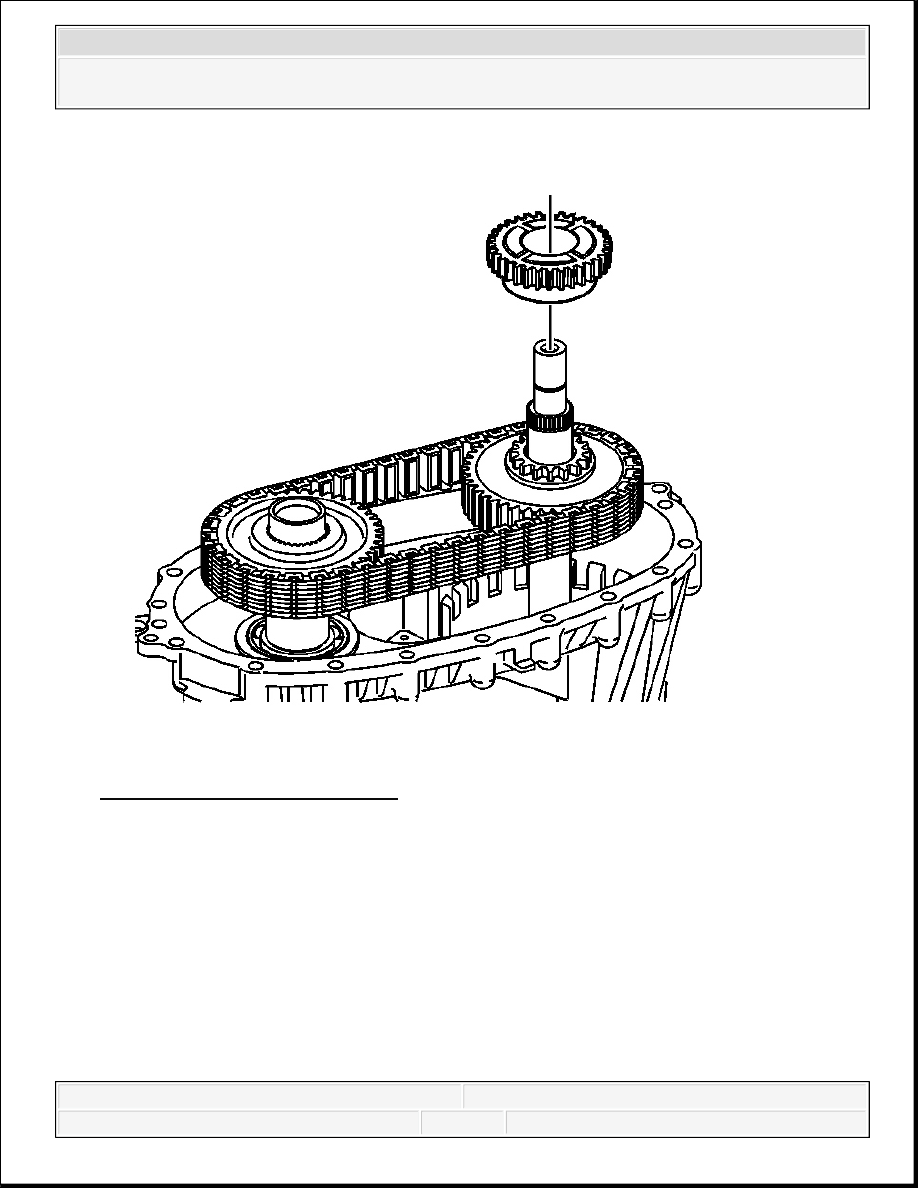

Fig. 72: View Of Front Sun Gear
Courtesy of GENERAL MOTORS CORP.

12. Install the front sun gear.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
