The rear output may require rotating to align the teeth with the planetary carrier.

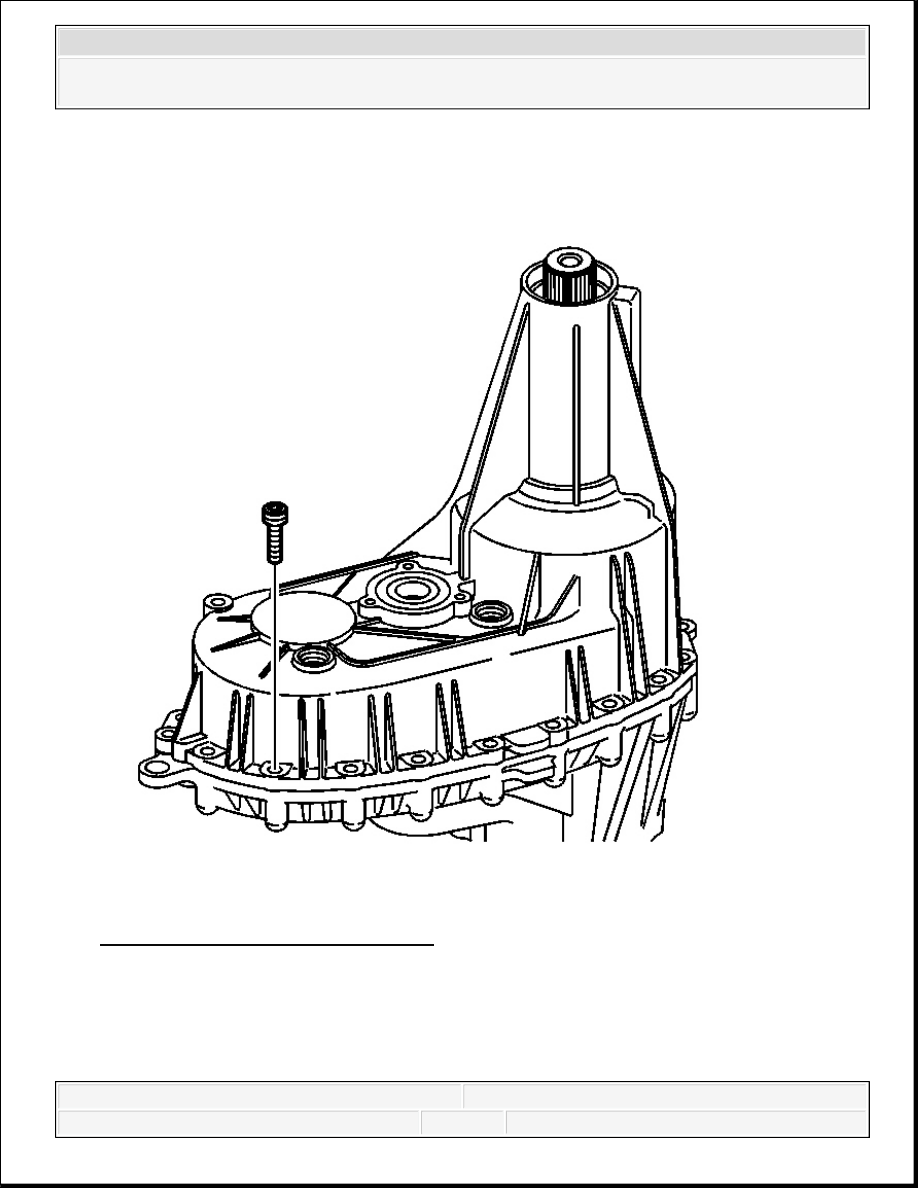

Fig. 85: View Of Transfer Case Bolts
Courtesy of GENERAL MOTORS CORP.

NOTE:

This component is made of magnesium. Proper assembly is
required to prevent damage. Ensure the magnesium transfer
case housings are properly insulated from all external steel



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



29. Inspect the nylon coating on the case bolts for cuts or tears.

30. Replace the case bolts if there is any damage to the nylon coating.

31. Install the case bolts, the washers, and the brackets.

Tighten: Tighten the case bolts to 21 N.m (15 lb ft).

components, or galvanic corrosion will occur. New nylon
coated case bolts and aluminum washers must be used. Use
only aluminum fill and drain plugs. Use only aluminum
brackets under the case bolts. Ensure new seals are installed
that have a rubber insulated outside diameter and have no
tears or cuts. Extensive damage will occur if there is galvanic
corrosion between the magnesium and steel components.

IMPORTANT: The case bolts are self-tapping; they must be hand started.

Do not use power assisted tools to install the bolts.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Fig. 86: Installing Output Shaft Bushing
Courtesy of GENERAL MOTORS CORP.

32. Using J 45380 , install the output shaft bushing, if removed or new. See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



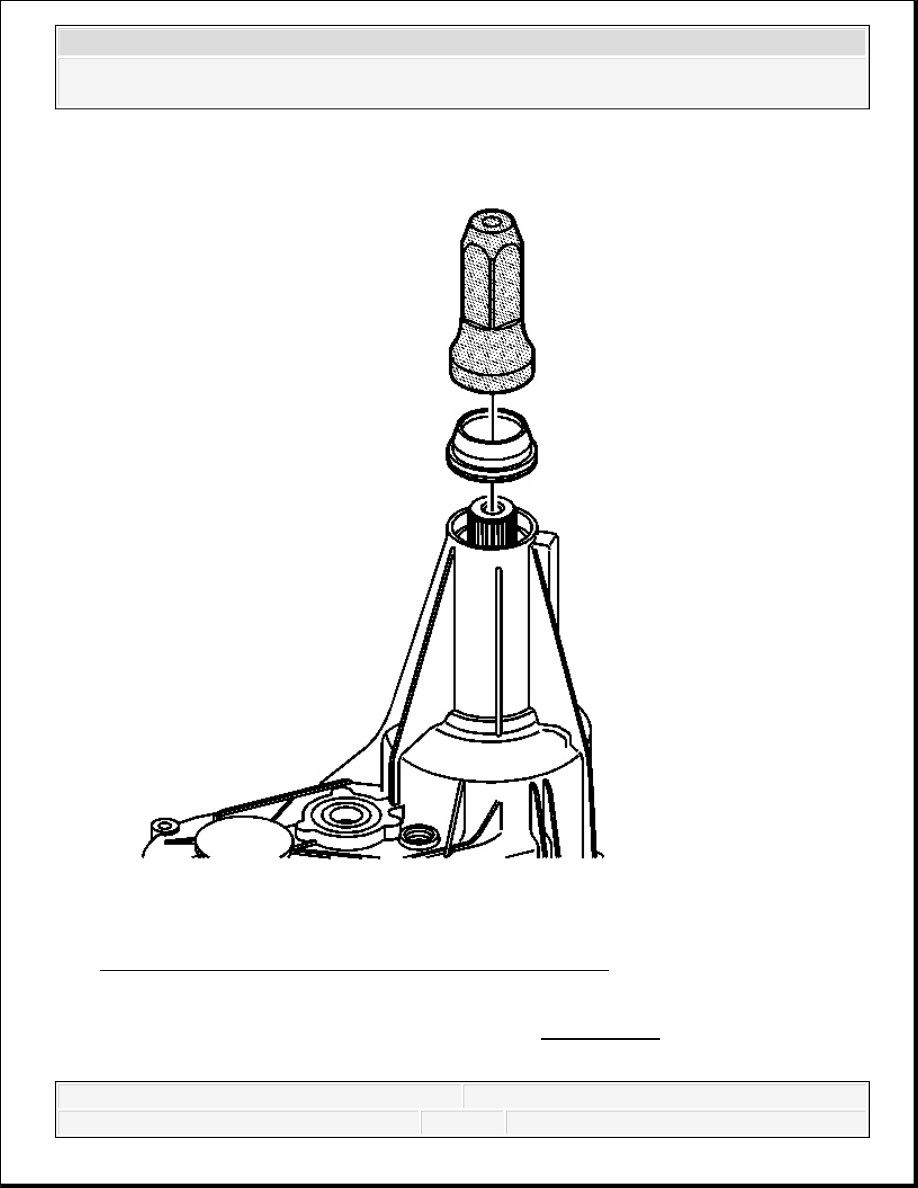

Fig. 87: Installing Rear Output Shaft Seal Using J 45756
Courtesy of GENERAL MOTORS CORP.

33. Using J 45756 , install the rear output shaft seal. See Special Tools.
