Chevrolet Silverado / GMC Sierra. Service manual - part 2586

6

Deflector Bolt

7

Transmission Case Locating Pin

7

Transmission Case Locating Pin

7

Transmission Case Locating Pin

8

Shift Bar Support Retainer Bolt

9

Shift Control Cover

10

Shift Control Housing Bolt

11

Shift Bar Support Retainer Bolt

12

Transmission Rear Case

13

Transmission Cover Seal

14

Transmission Extension Bushing

15

Vehicle Speed Sensor Housing Bolt

16

Vehicle Speed Sensor

17

Transmission Front Case

18

Clutch Housing Cover Seal

19

Transmission Main Drive Gear Bearing Retainer

20

Transmission Bearing Retainer Bolt

21

Transmission Case

22

Park/Neutral Position and Backup Lamp Switch



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



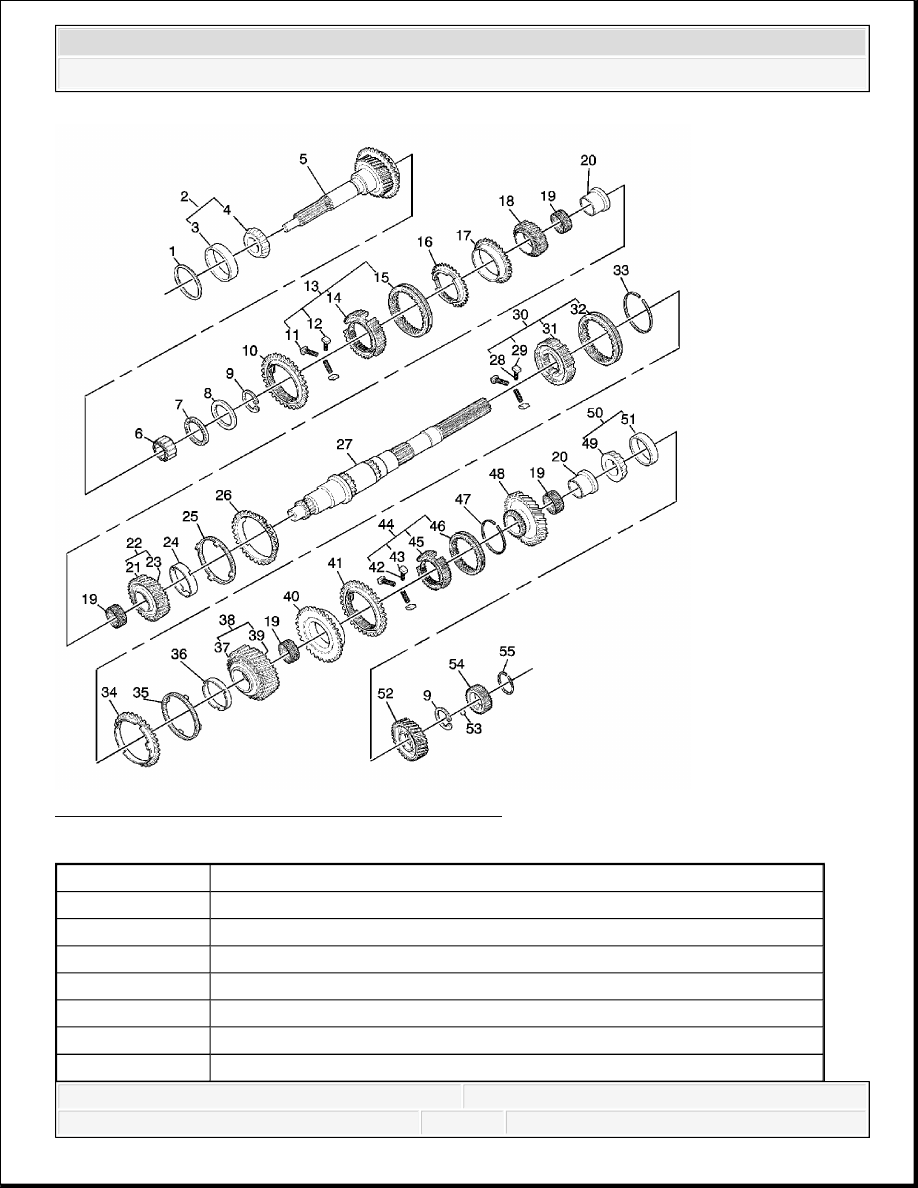

Fig. 2: Main Shaft, Input Shaft, and Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Counter Gear Bearing Shim

2

Input Shaft Bearing Assembly

3

Input Shaft Bearing

4

Input Shaft Bearing

5

Input Shaft

6

Main Shaft Bearing Roller

7

Input Shaft Thrust Bearing



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



8

3rd and 4th Gear Synchronizer Hub Thrust Washer

9

Main Shaft Bearing Shim

9

Main Shaft Bearing Shim

10

4th and 5th Gear Synchronizer Gear

11

Gear Synchronizer Insert Spring

12

3rd and 4th Gear Synchronizer Insert

13

3rd and 4th Gear Synchronizer

14

3rd and 4th Gear Synchronizer Hub

15

3rd and 4th Gear Synchronizer Sleeve

16

3rd Gear Blocking Ring

17

Transmission Drive Gear Clutch - 3rd and 4th Gear Synchronizer - Gear

18

3rd Gear

19

Main Shaft Bearing

19

Main Shaft Bearing

19

Main Shaft Bearing

20

3rd Gear Bushing

20

3rd Gear Bushing

21

2nd Gear

22

2nd Gear Assembly

23

2nd Synchronizer Clutch Gear

24

Transmission Main Shaft Synchronizer Inner Ring

25

Transmission Main Shaft Synchronizer Outer Ring

26

Transmission Main Shaft Synchronizer Center Ring

27

Main Shaft

28

Gear Synchronizer Insert Spring

29

3rd and 4th Gear Synchronizer Insert

30

1st and 2nd Gear Synchronizer Assembly

31

1st and 2nd Gear Synchronizer Hub

32

1st and 2nd Gear Synchronizer Sleeve

33

Main Shaft Bearing Retainer Ring

34

Transmission Main Shaft Synchronizer Center Ring

35

Transmission Main Shaft Synchronizer Outer Ring

36

Transmission Main Shaft Synchronizer Inner Ring

37

2nd Synchronizer Clutch Gear

38

1st Gear Assembly

39



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



1st Gear

40

Transmission Drive Gear Clutch - 5th Gear Synchronizer - Gear

41

4th and 5th Gear Synchronizer Gear

42

Gear Synchronizer Insert Spring

43

3rd and 4th Gear Synchronizer Insert

44

Reverse Gear Synchronizer Assembly

45

5th and Reverse Gear Synchronizer Hub

46

1st and Reverse Gear Synchronizer Sleeve

47

Reverse Gear Retainer Ring

48

Reverse Gear

49

Main Shaft Bearing

50

Main Shaft Bearing Assembly

51

Main Shaft Bearing

52

5th Input Gear

53

Speedometer Gear Ball

54

Speedometer Drive Gear

55

Reverse Gear Blocking Ring



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)
