Chevrolet Silverado / GMC Sierra. Service manual - part 2584

Fig. 250: VSS
Courtesy of GENERAL MOTORS CORP.

39. Install the vehicle speed sensor, if necessary.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

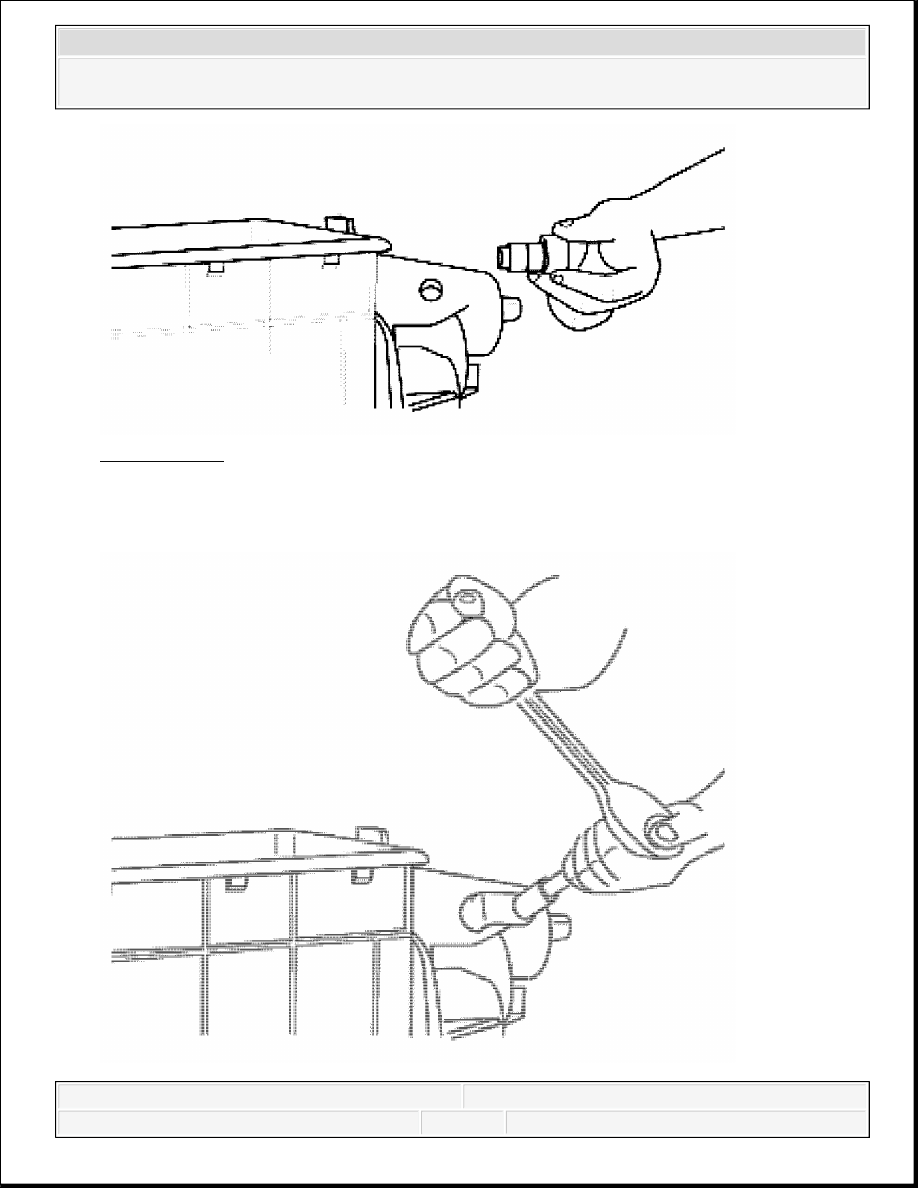

Fig. 251: Using Ratchet On Vehicle Speed Sensor (VSS) Screw
Courtesy of GENERAL MOTORS CORP.

40. Tighten the vehicle speed sensor.

41. Notice : Use the correct oil. The transmission could be severely damaged if the correct oil is

not used.

Add 3.5 liters (3.7 quart) of oil 1 ATF synthetic oil.

DESCRIPTION AND OPERATION

MANUAL TRANSMISSION DESCRIPTION AND OPERATION

TR-4050 Series transmissions have an advanced design with 5 synchronized forward gears and 1
synchronized reverse gear. This design offers a more efficient ratio of torque-weight than any
other 5-speed transmission in its class. This transmission uses a gear mechanism provided as a 5th
gear system inhibitor to the back and is located in the shifting tower of the transmission.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

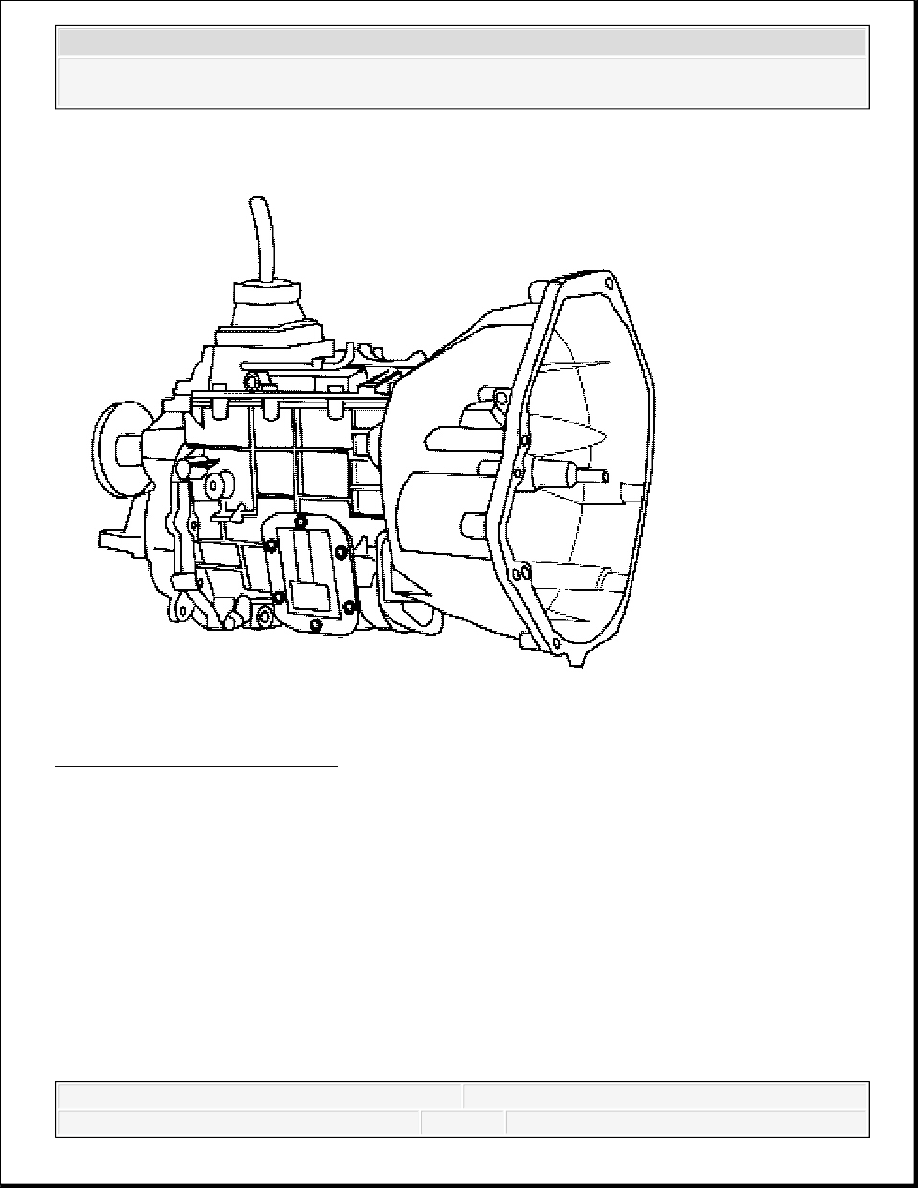

Fig. 252: Manual Transmission
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: All TR-4050 transmissions are identified by model and series

numbers as well as the date of manufacture. This information is
stamped on the transmission identification plate and is affixed to
the case.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Fig. 253: Transmission Identification Plate
Courtesy of GENERAL MOTORS CORP.

SPECIAL TOOLS AND EQUIPMENT

SPECIAL TOOLS

Callout

Component Name

1

Transmission Model

2

Transmission Number

3

Assembly Date

4

Series Number

Illustration

Tool Number/Description

J 23907

Slide Hammer with Bearing Adapter



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
