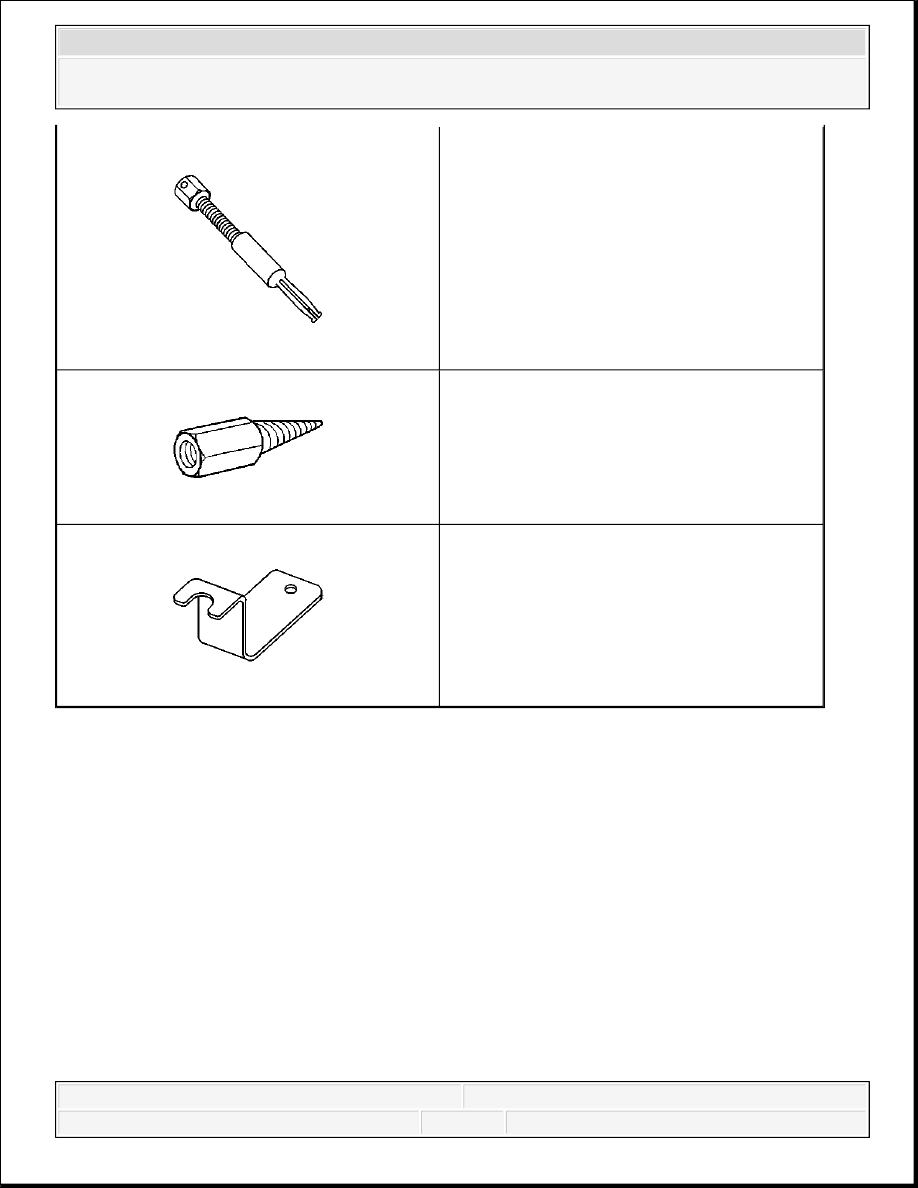

Output Shaft Oil Seal Remover (4WD

Models Only)

J 42371

Hydraulic Clutch Line Separator



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



2008 TRANSMISSION

Manual Transmission - Tremec 5-Speed (TZ0)

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

LUBRICATION SPECIFICATIONS

Application

Specification

Metric

English

Anchor Support Screw

18-37 N.m

13-27 lb ft

Backup Lamp Switch

16-22 N.m

12-16 lb ft

Bearing Retainer Screw

16-27 N.m

12-20 lb ft

Case to Extension Bolt

24-38 N.m

18-28 lb ft

Clutch Actuator Bolts

8 N.m

71 lb in

Clutch Cover Screws

8-10 N.m

71-89 lb in

Clutch Housing Cover Bolts

24-38 N.m

18-28 lb ft

Control Tower Screw

11-17 N.m

8-13 lb ft

Drive Shaft Bearing Retainer Bolt

16-27 N.m

12-20 lb ft

Feed Support Screw

16-27 N.m

12-20 lb ft

Lining to Case Bolt

24-38 N.m

18-28 lb ft

Oil Drain Plug

16-27 N.m

12-20 lb ft

Oil Fill Plug

16-27 N.m

12-20 lb ft

Reverse Axle Pin Bolt

24-30 N.m

18-22 lb ft

Reverse Switch

16-22 N.m

12-16 lb ft

Shift Boot Screws

2 N.m

18 lb in

Shift Lever Nut

47 N.m

35 lb ft

Shift Tower Bolt

11-17 N.m

8-13 lb ft

Speed Sensor Screw

16-22 N.m

12-16 lb ft

Transmission Mount Bolt

50 N.m

37 lb ft

Transmission Mount Nut

45 N.m

33 lb ft

Transmission-to-Engine Bolts

40-60 N.m

30-45 lb ft

Vehicle Speed Sensor Bolt

16-22 N.m

12-16 lb ft

Apply Teflon® sealant to the screws before installation.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)





2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



AXIAL PLAY SPECIFICATIONS

TRANSMISSION GEAR RATIO

COMPONENT LOCATOR

TRANSMISSION COMPONENT LOCATION

Application

Metric

English

1874 MTX Fluid 12550
ET-M81

4.4 L

4.6 qt

Application

Specification

Metric

English

1st Gear

0.05-0.20 mm

0.002-0.008 in

2nd Gear

0.10-0.35 mm

0.004-0.014 in

3rd Gear

0.10-0.35 mm

0.004-0.014 in

5th Gear Countershaft

0.127-0.53 mm

0.005-0.021 in

Drive Shaft

0.02-0.12 mm

0.001-0.005 in

Gear Train

0.02-0.12 mm

0.001-0.005 in

Reverse Gear

0.10-0.35 mm

0.004-0.014 in

Reverse Idler Gear

0.02-0.43 mm

0.001-0.017 in

1st

2nd

3rd

4th

5th

Reverse

3.82

2.31

1.42

1.00

0.83

3.82



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



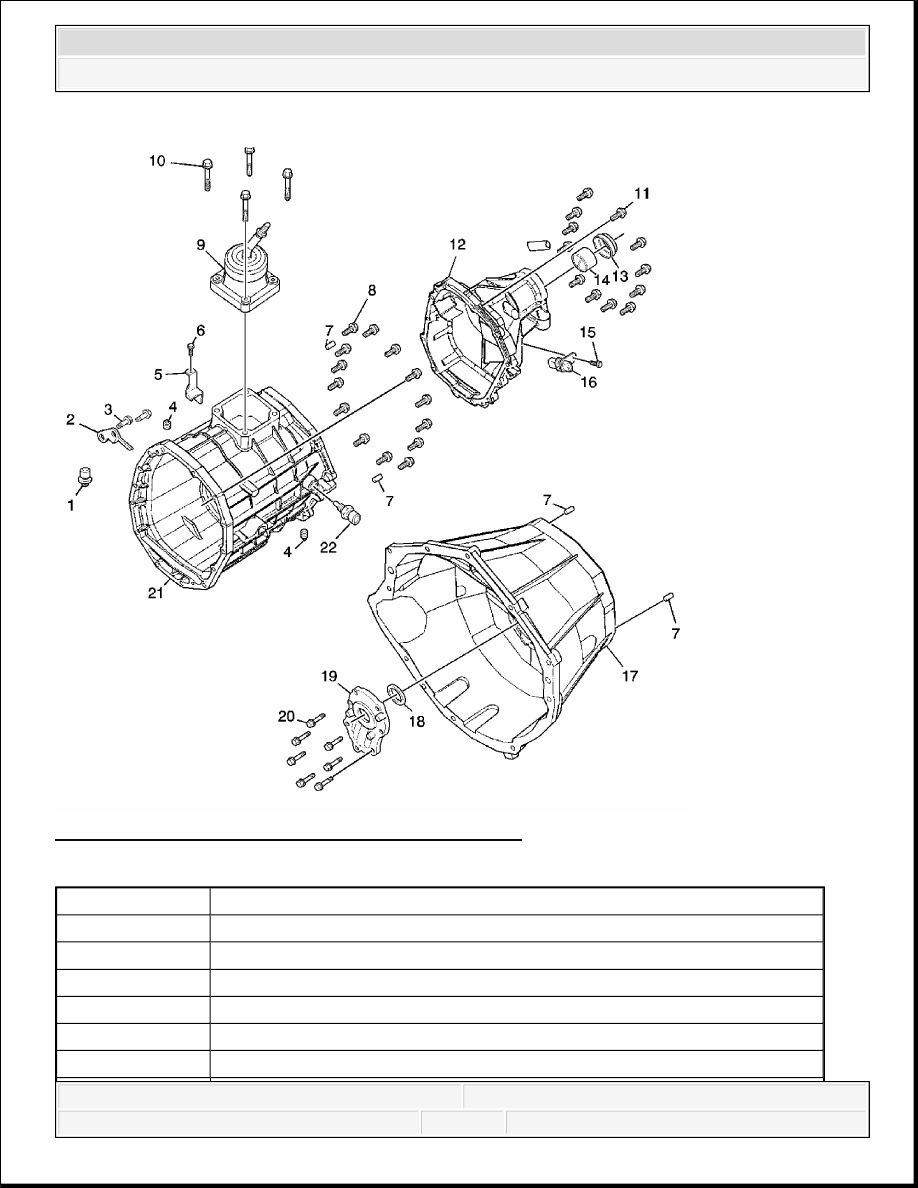

Fig. 1: Transmission Case and Related Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Shift Housing Vent Breather

2

Modulator Cable Anchor Bracket

3

Transmission Brace Bracket Bolt

4

Transmission Lubricant Fill Plug Cap

4

Transmission Lubricant Fill Plug Cap

5

Deflector
