Fig. 242: Measuring Axial Play
Courtesy of GENERAL MOTORS CORP.

29. Position the transmission, and install a dial indicator in order to measure the axial play. Add

spacers for more play and remove spacers for less play.

Specification: The axial play should be 0.025-0.127 mm (0.001-0.005 in).



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Fig. 243: Applying Gasket Maker
Courtesy of GENERAL MOTORS CORP.

30. Once you have achieved the axial play, proceed to the final assembly. Clean the bearing

retainer surface and apply gasket maker.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

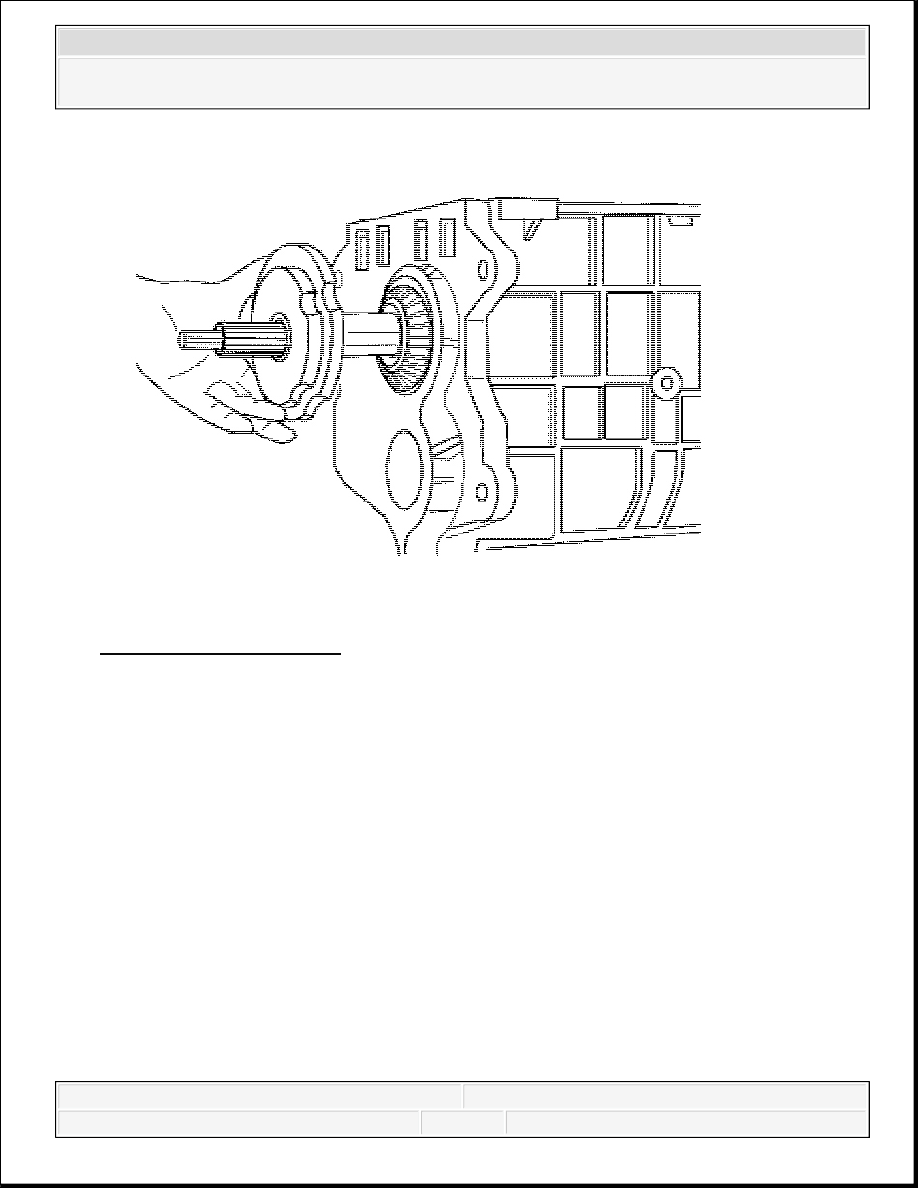

Fig. 244: Bearing Retainer
Courtesy of GENERAL MOTORS CORP.

31. Install the bearing retainer, for the final assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

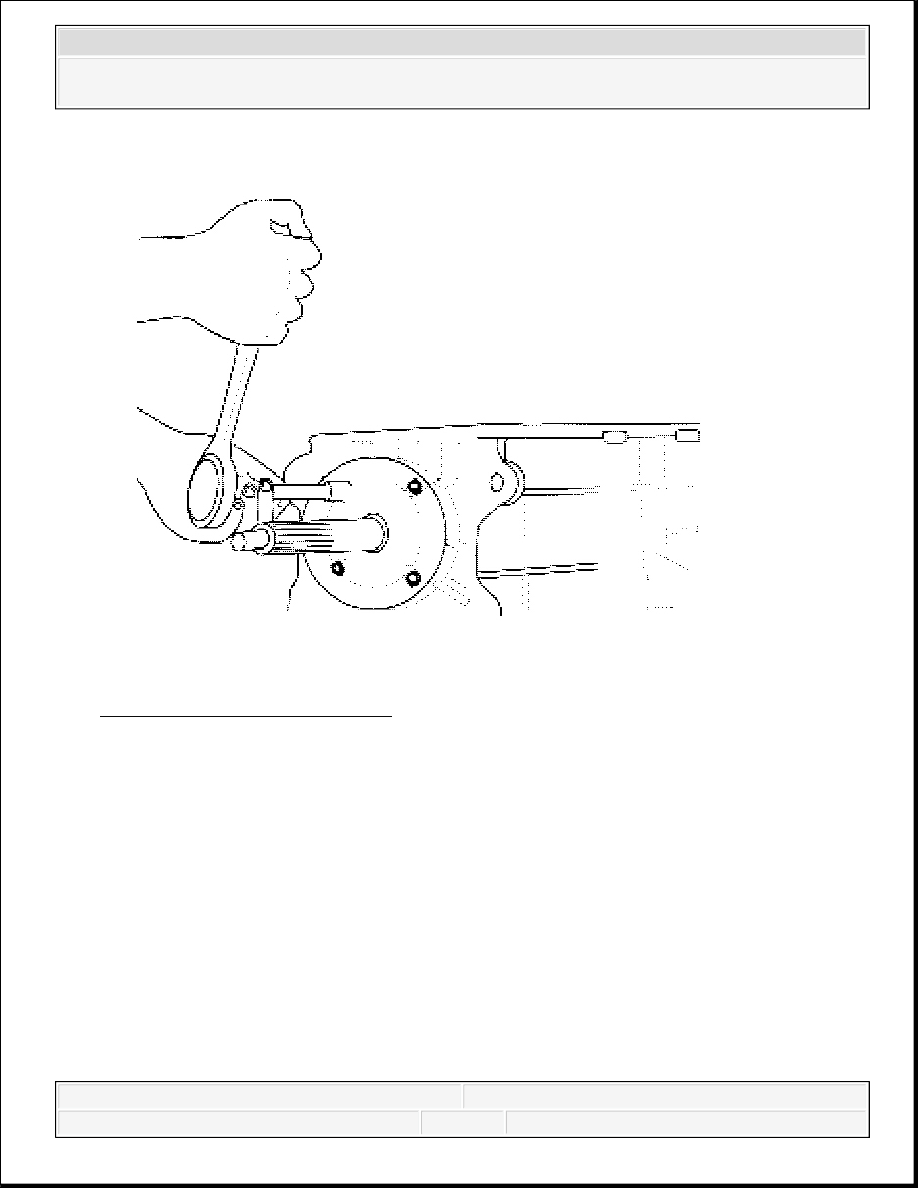

Fig. 245: Bearing Retainer Bolts
Courtesy of GENERAL MOTORS CORP.

32. Apply a Teflon® sealer to the screw threads.

33. Install the screws and tighten.

Tighten: Tighten to 34-40 N.m (25-30 lb ft).
