Chevrolet Silverado / GMC Sierra. Service manual - part 2417

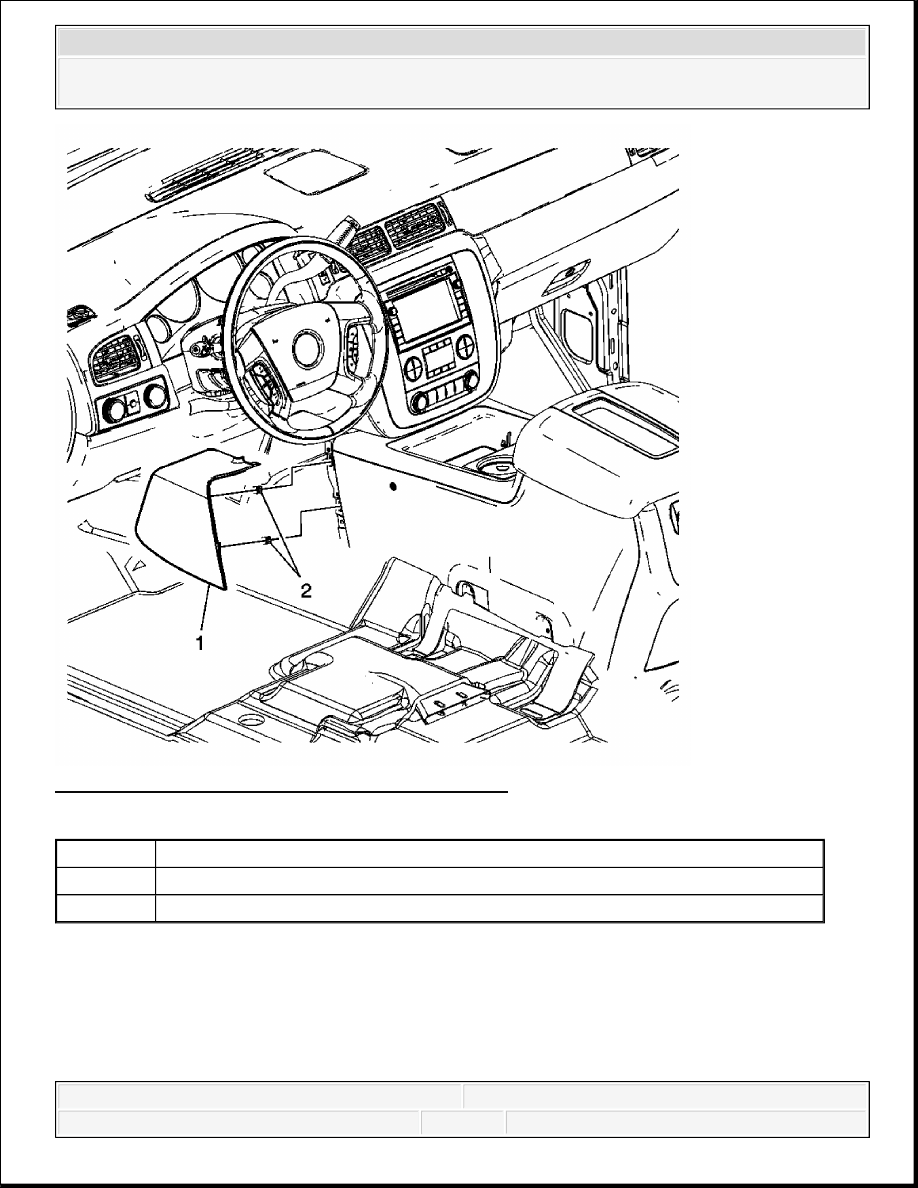

Fig. 74: View Of Console Side Trim Panel & Clips
Courtesy of GENERAL MOTORS CORP.

FLOOR CONSOLE BEZEL REPLACEMENT

Callout

Component Name

1

Console Side Trim Panel

2

Retainer Clips (Qty: 2)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



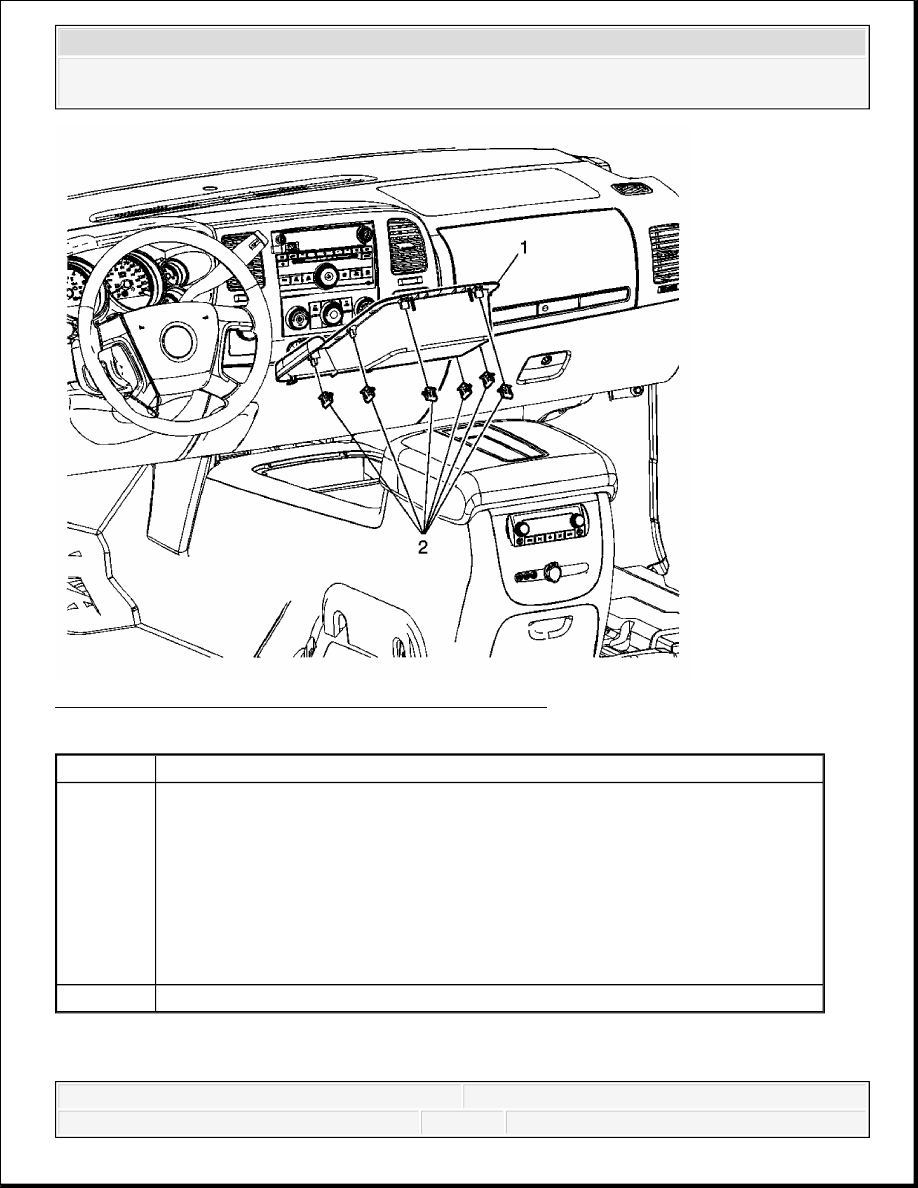

Fig. 75: View Of Floor Console Bezel Assembly & Clip
Courtesy of GENERAL MOTORS CORP.

FRONT FLOOR CONSOLE COMPARTMENT REPLACEMENT (EXCEPT CADILLAC)

Callout

Component Name

1

Front Floor Console Bezel Assembly
Tip:

1. Use a flat-bladed plastic trim tool to release the retainer clips along the

rear edge of the bezel.

2. Lift the bezel out of the console assembly.

3. If replacing the front floor console bezel assembly, transfer all necessary

components.

2

Retainer Clip (Qty: 4)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



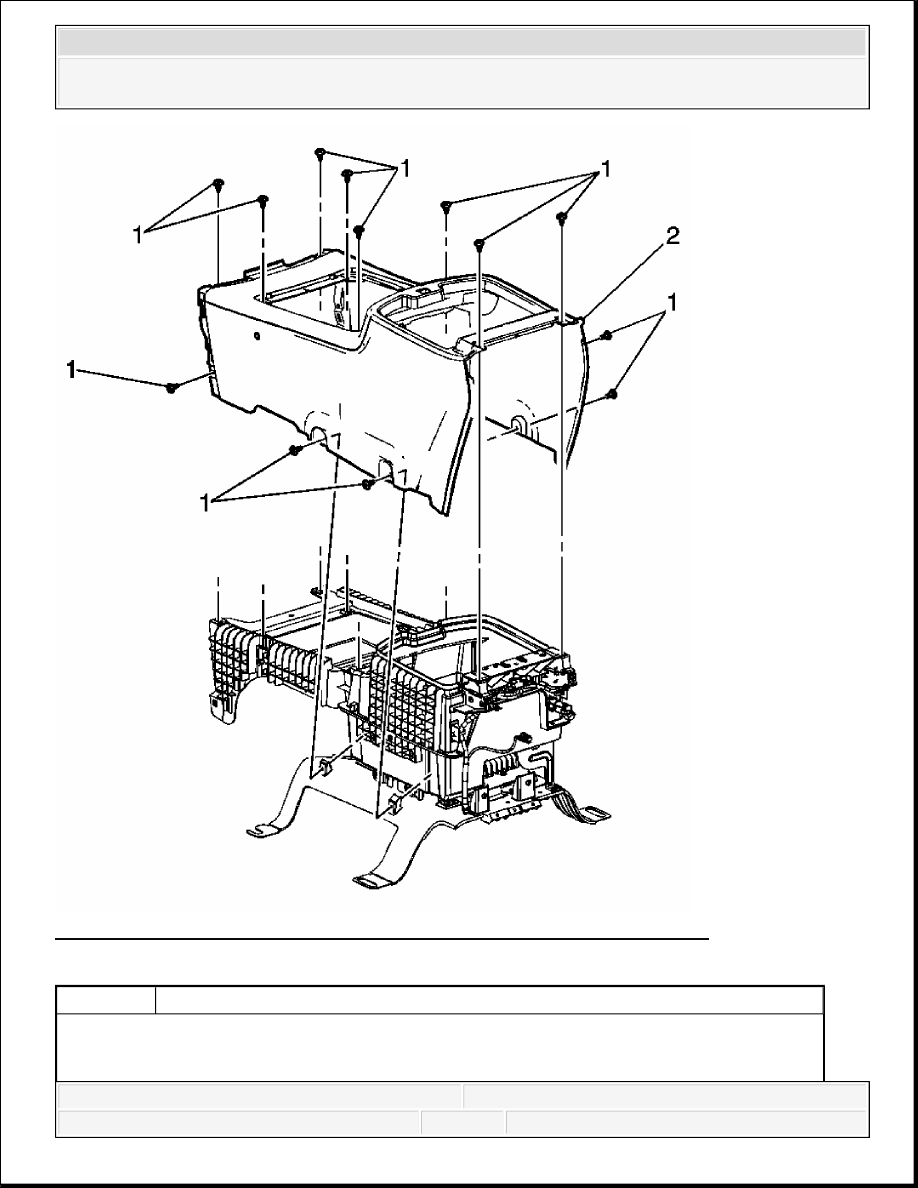

Fig. 76: View Of Front Floor Console Compartment Assembly & Screws
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



FRONT FLOOR CONSOLE REPLACEMENT (WITH RPO SLT)

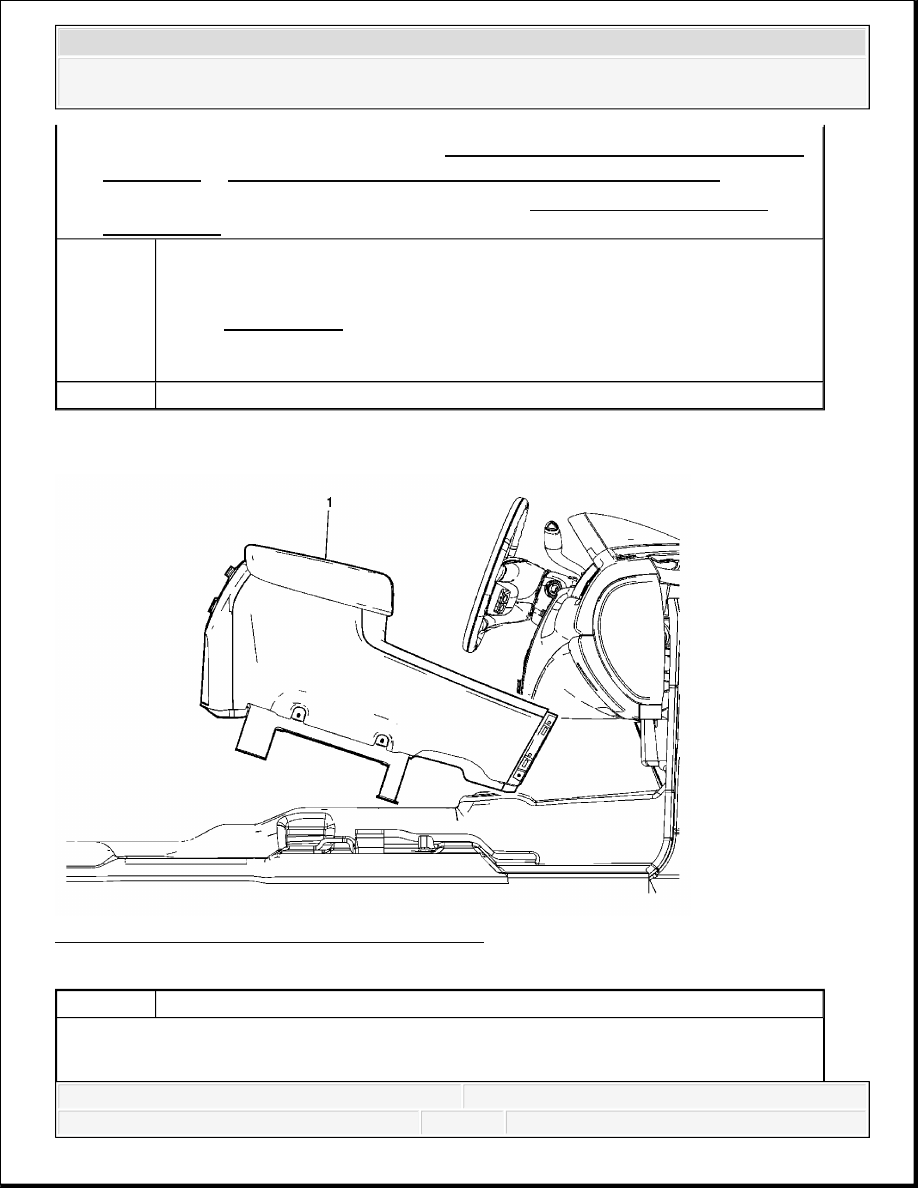

Fig. 77: View Of Front Floor Console Assembly
Courtesy of GENERAL MOTORS CORP.

1. Remove the front floor console. Refer to Front Floor Console Replacement (with

RPO SLT) or Front Floor Console Replacement (without RPO SLT).

2. Remove the front floor console end panel. Refer to Center Console End Panel

Replacement.

1

Front Floor Console Compartment Screws (Qty: 14)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Front Floor Console Compartment Assembly

Callout

Component Name

Preliminary Procedures



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
