FRONT FLOOR CONSOLE COMPARTMENT BEZEL REPLACEMENT

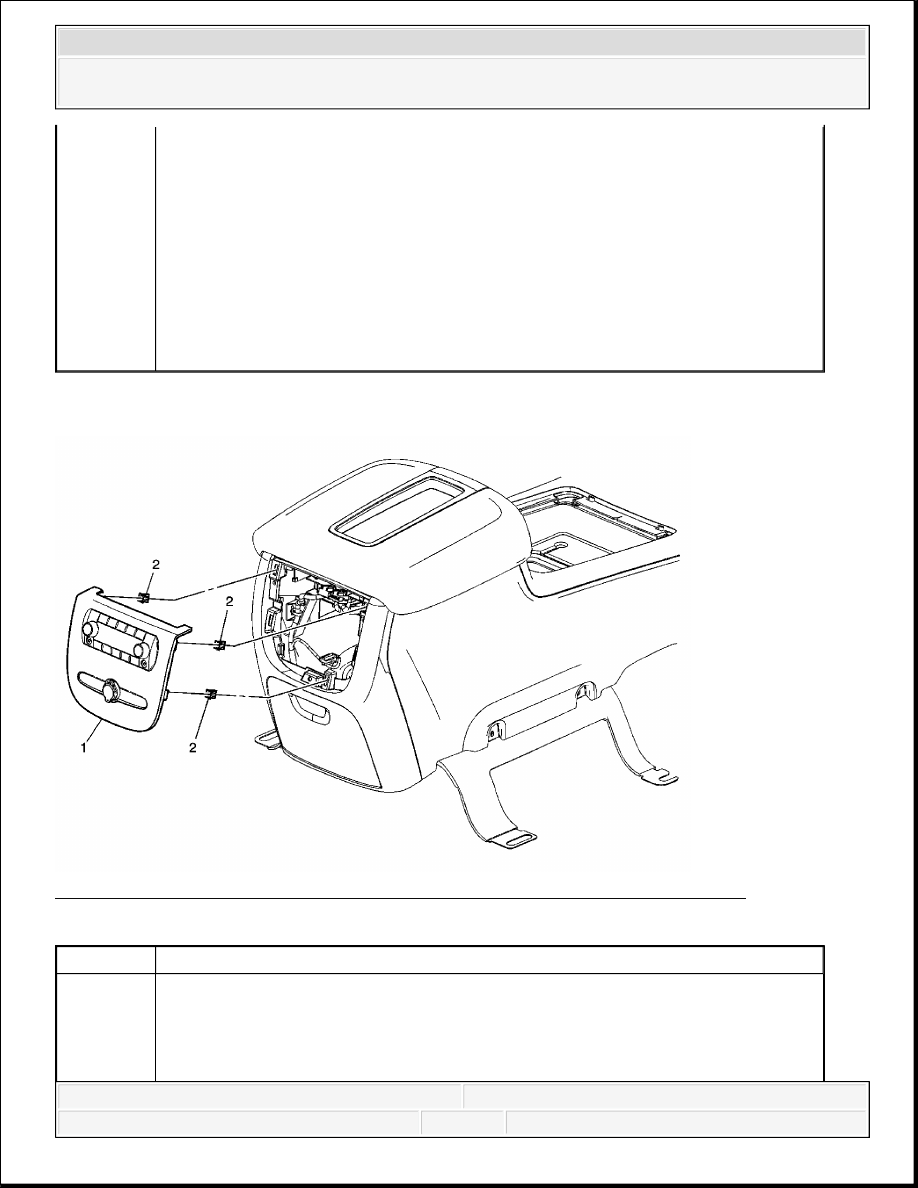

Fig. 70: View Of Front Floor Console Compartment Bezel Assembly & Clips
Courtesy of GENERAL MOTORS CORP.

3

1. Note location and routing of the instrument panel wiring harness prior to

removal of the instrument panel carrier support assembly to ensure proper
reinstallation.

2. Disconnect the wiring harness from the instrument panel carrier support

assembly.

3. With the aid of an assistant, remove the instrument panel carrier support

assembly from the vehicle.

4. If replacing the instrument panel carrier support assembly, transfer all

necessary components.

Callout

Component Name

1

Front Floor Console Compartment Bezel Assembly
Tip:

1. Disconnect the electrical connections.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



FRONT FLOOR CONSOLE COMPARTMENT DOOR LATCH REPLACEMENT (EXCEPT
CADILLAC)

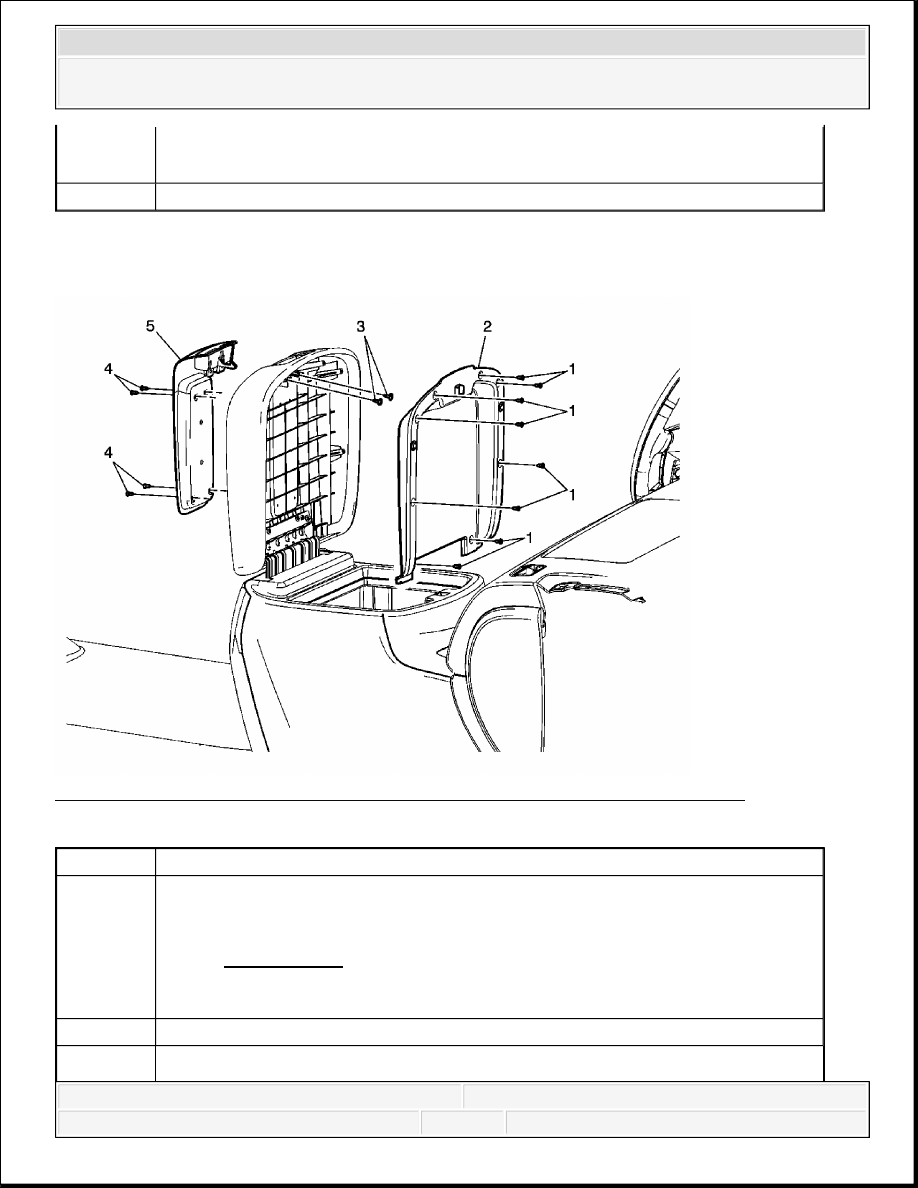

Fig. 71: View Of Front Floor Console Cover Latch Assembly & Components
Courtesy of GENERAL MOTORS CORP.

2. If replacing the front floor console compartment bezel, transfer all

necessary components.

2

Retainer Clips (Qty: 4)

Callout

Component Name

1

Front Floor Console Inner Cover Panel Screws (Qty: 8)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Front Floor Console Inner Panel

Front Floor Console Latch Inner Screws (Qty: 2)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



FRONT FLOOR CONSOLE CUP HOLDER REPLACEMENT

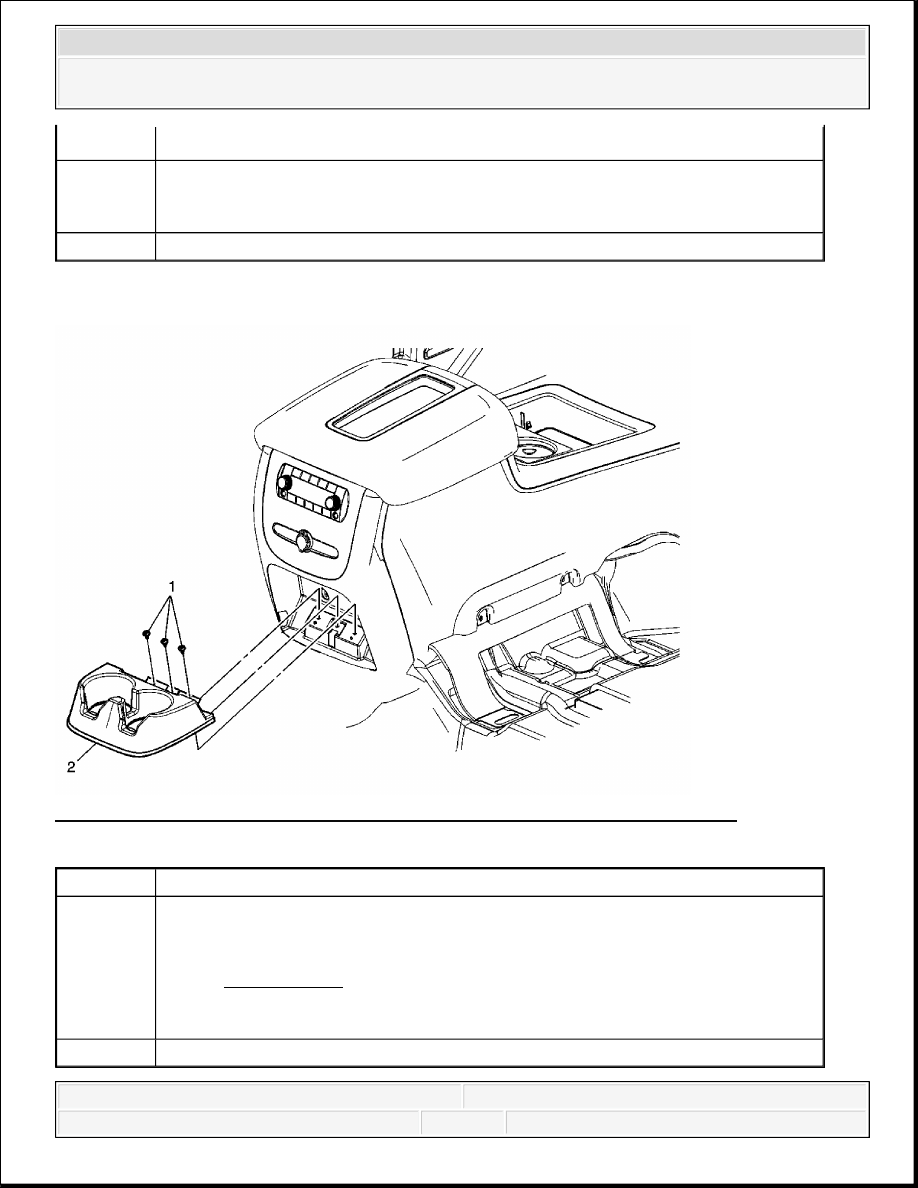

Fig. 72: View Of Front Floor Console Rear Cup Holder Assembly & Screws
Courtesy of GENERAL MOTORS CORP.

3

Tighten: 2 N.m (18 lb in)

4

Front Floor Console Latch Outer Screws (Qty: 2)

Tighten: 2 N.m (18 lb in)

5

Front Floor Console Cover Latch Assembly

Callout

Component Name

1

Front Floor Console Rear Cupholder Assembly Screws (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Front Floor Console Rear Cupholder Assembly



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



FRONT FLOOR CONSOLE SIDE TRIM PANEL REPLACEMENT - RIGHT SIDE (WITH RPO SLT)
SLT)

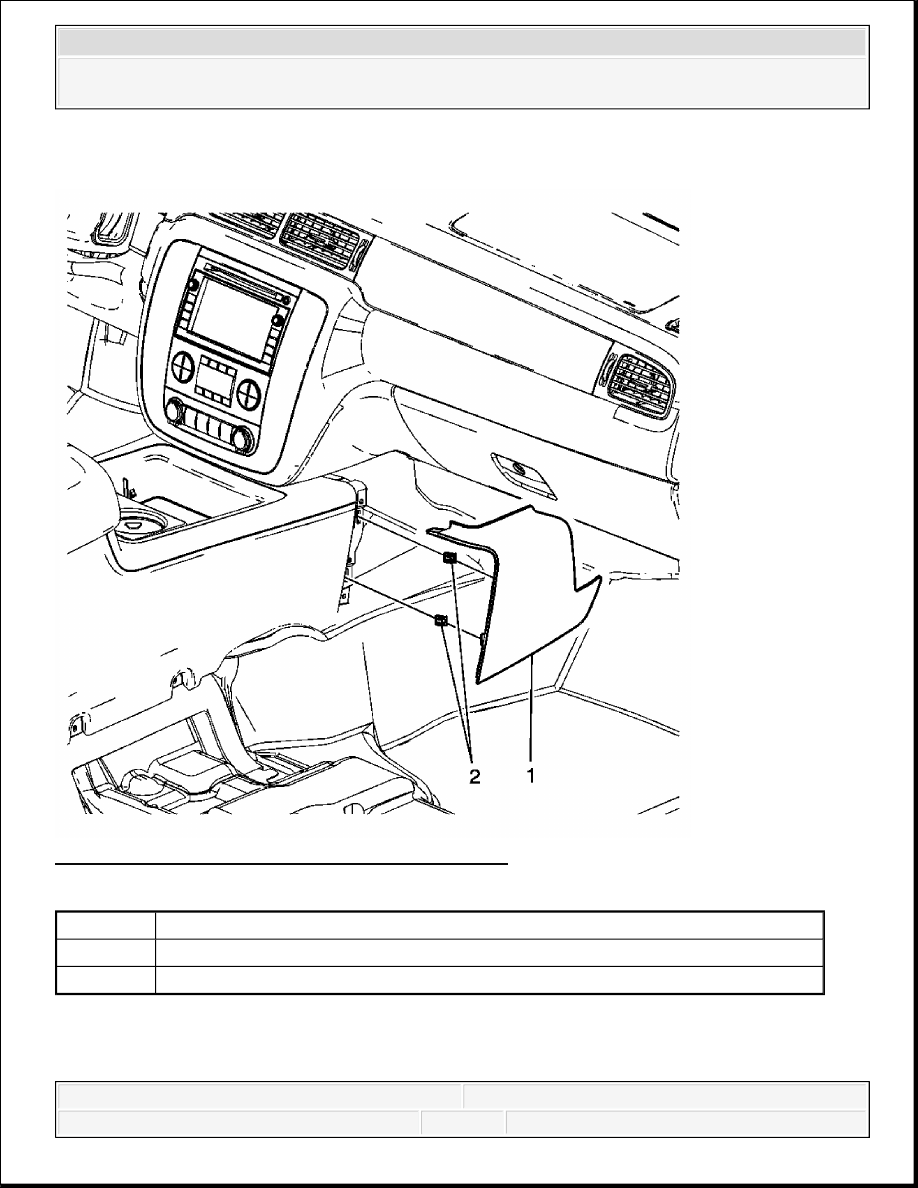

Fig. 73: View Of Console Side Trim Panel & Clips
Courtesy of GENERAL MOTORS CORP.

FRONT FLOOR CONSOLE SIDE TRIM PANEL REPLACEMENT - LEFT SIDE (WITH RPO SLT)
SLT)

Callout

Component Name

1

Console Side Trim Panel

2

Retainer Clips (Qty: 2)
