Chevrolet Silverado / GMC Sierra. Service manual - part 2415

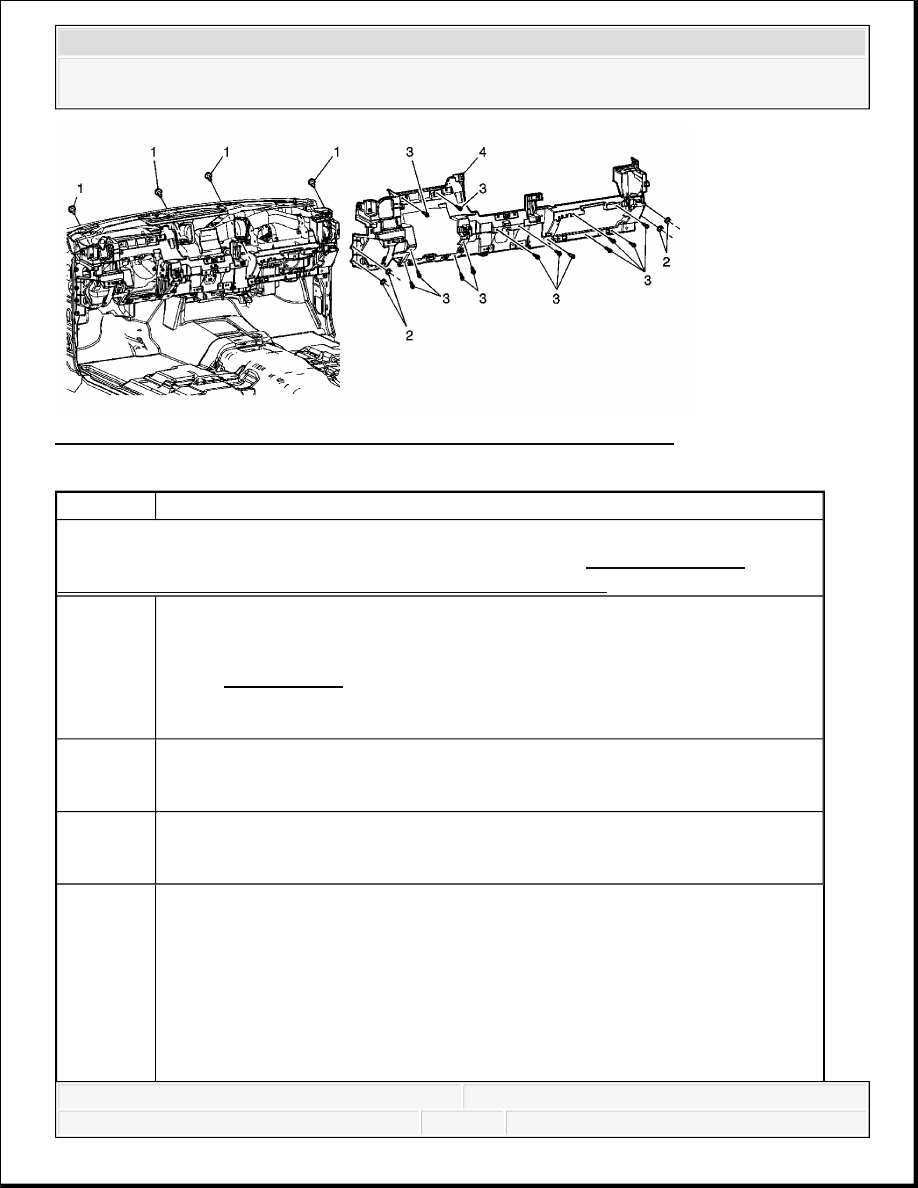

Fig. 67: View Of Instrument Panel Carrier Assembly & Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the instrument Panel Compartment Assembly. Refer to Instrument Panel
Compartment Door Assembly Replacement (with RPO SLT).

1

Instrument Panel Carrier to HVAC Screw (Qty: 4)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Carrier to Body Nut (Qty: 4)

Tighten: 9 N.m (80 lb in)

3

Instrument Panel Carrier Bolt (Qty: 7)

Tighten: 2.5 N.m (22 lb in)

4

Instrument Panel Carrier Assembly

Procedure

1. Note location and routing of the instrument panel wiring harness prior to

removal of the instrument panel carrier assembly to ensure proper
reinstallation.

2. Disconnect the wiring harness from the instrument panel carrier assembly.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL CARRIER SUPPORT REPLACEMENT (WITH RPO SLT)

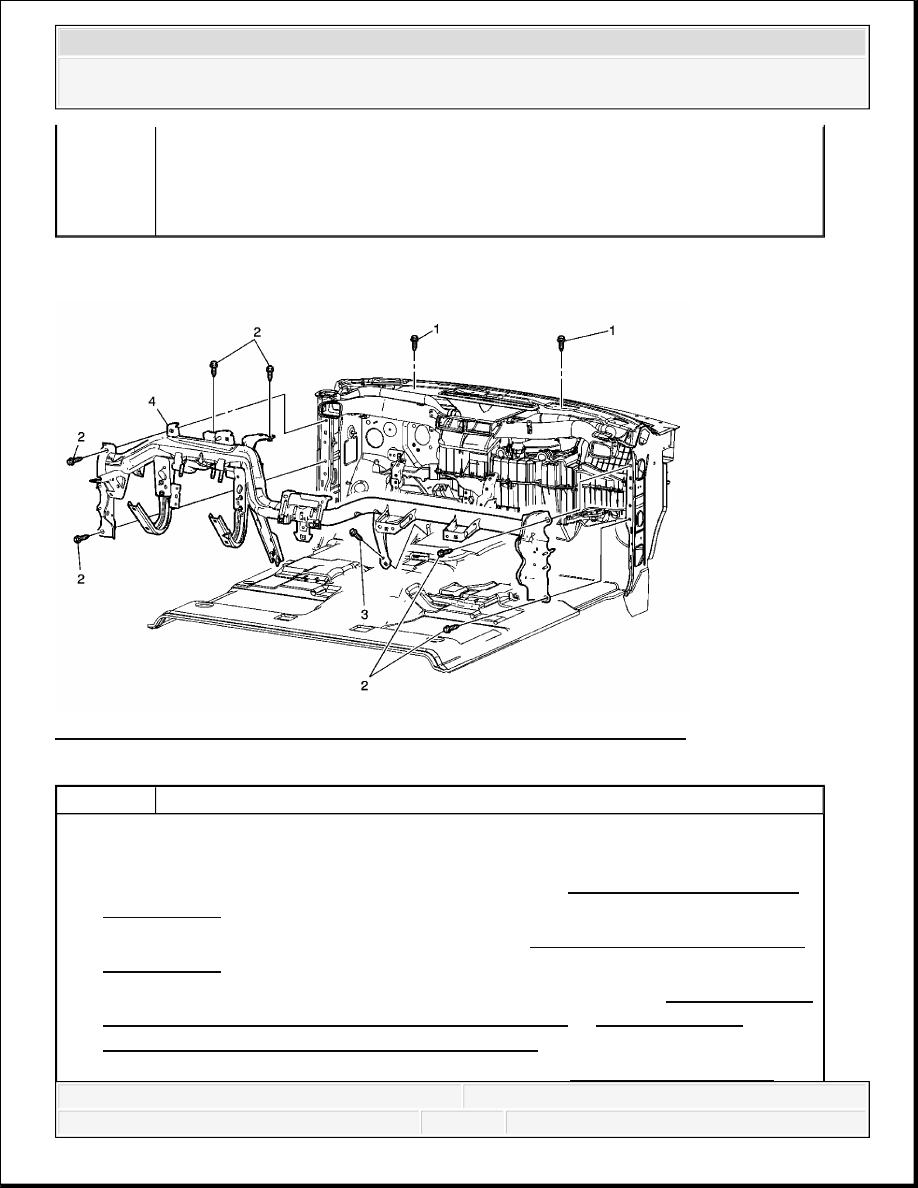

Fig. 68: View Of Instrument Panel Carrier Support Assembly & Bolts
Courtesy of GENERAL MOTORS CORP.

3. With the aid of an assistant, remove the instrument panel carrier assembly

from the vehicle.

4. If replacing the instrument panel carrier assembly, transfer all necessary

components.

Callout

Component Name

Preliminary Procedure

1. Remove the instrument panel carrier assembly. Refer to Instrument Panel Carrier

Replacement.

2. Remove the body control module bracket. Refer to Body Control Module Bracket

Replacement .

3. Remove the communication interface module, if equipped. Refer to Communication

Interface Module Replacement (without RPO SLT) or Communication
Interface Module Replacement (with RPO SLT) .

4. Remove the digital radio receiver, if equipped. Refer to Digital Radio Receiver



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL CARRIER SUPPORT REPLACEMENT (WITHOUT RPO SLT)

Replacement .

1

Instrument Panel Carrier to HVAC Duct Screws (Qty 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Carrier Support Assembly Bolt (Qty: 1)

Tighten: 9 N.m (80 lb in)

3

Instrument Panel Carrier Support Assembly Bolts (Qty: 4)

Tighten: 22 N.m (16 lb ft)

4

Instrument Panel Carrier Support Assembly

Procedure

1. Note location and routing of the instrument panel wiring harness prior to

removal of the instrument panel carrier support assembly to ensure proper
reinstallation.

2. Disconnect the wiring harness from the instrument panel carrier support

assembly.

3. With the aid of an assistant, remove the instrument panel carrier support

assembly from the vehicle.

4. If replacing the instrument panel carrier support assembly, transfer all

necessary components.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



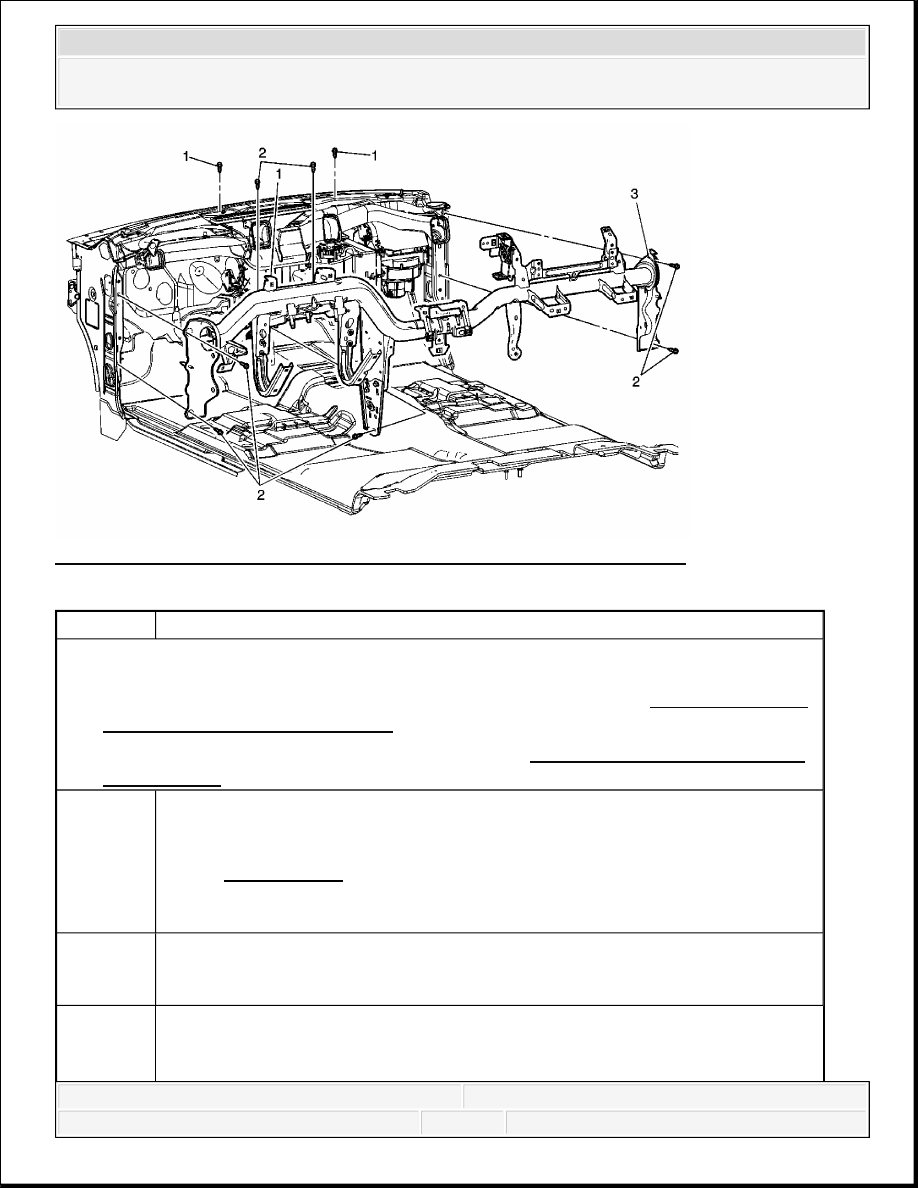

Fig. 69: View Of Instrument Panel Carrier Support Assembly & Bolts
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures

1. Remove the instrument panel lower trim panel assembly. Refer to Instrument Panel

Lower Trim Panel Replacement.

2. Remove the body control module bracket. Refer to Body Control Module Bracket

Replacement .

1

Instrument Panel Carrier to HVAC Duct Screws (Qty 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Carrier Support Bolt (Qty: 7)

Tighten: 22 N.m (16 lb ft)

Instrument Panel Carrier Support Assembly

Procedure
