INSTRUMENT CLUSTER TRIM PANEL REPLACEMENT (WITHOUT RPO SLT)

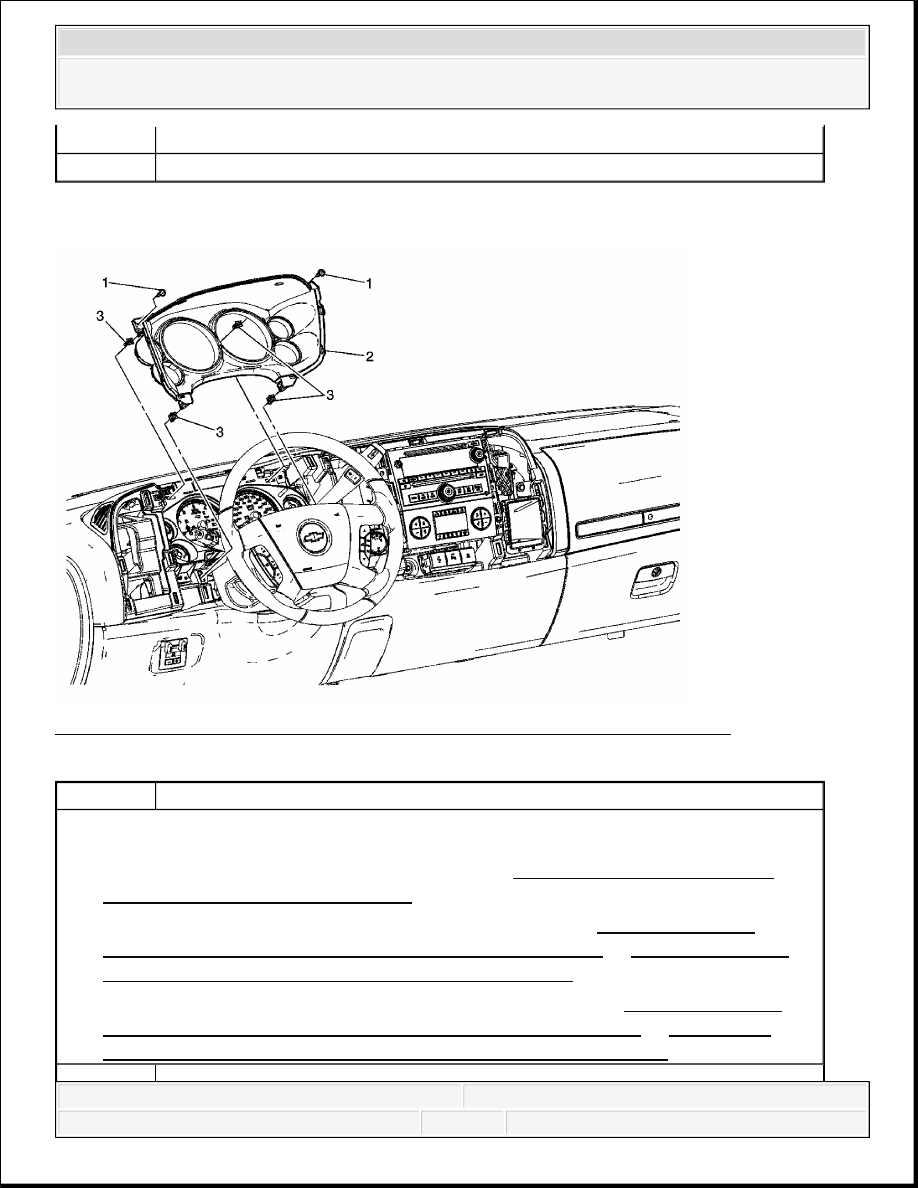

Fig. 19: View Of Instrument Cluster Trim Panel Assembly, Screws & Clips
Courtesy of GENERAL MOTORS CORP.

1

Instrument Panel Cluster Trim Plate

2

Retainer Clips (Qty: 4)

Callout

Component Name

Preliminary Procedure

1. Remove the instrument panel trim plate. Refer to Instrument Panel Trim Plate

Replacement (Without RPO SLT).

2. Remove the instrument panel accessory trim plate. Refer to Instrument Panel

Accessory Trim Plate Replacement (without RPO SLT) or Instrument Panel
Accessory Trim Plate Replacement (with RPO SLT).

3. Remove the instrument panel cluster trim plate cover. Refer to Instrument Panel

Cluster Trim Plate Cover Replacement (without RPO SLT) or Instrument
Panel Cluster Trim Plate Cover Replacement (with RPO SLT).



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL OUTER TRIM COVER REPLACEMENT (WITHOUT RPO SLT)

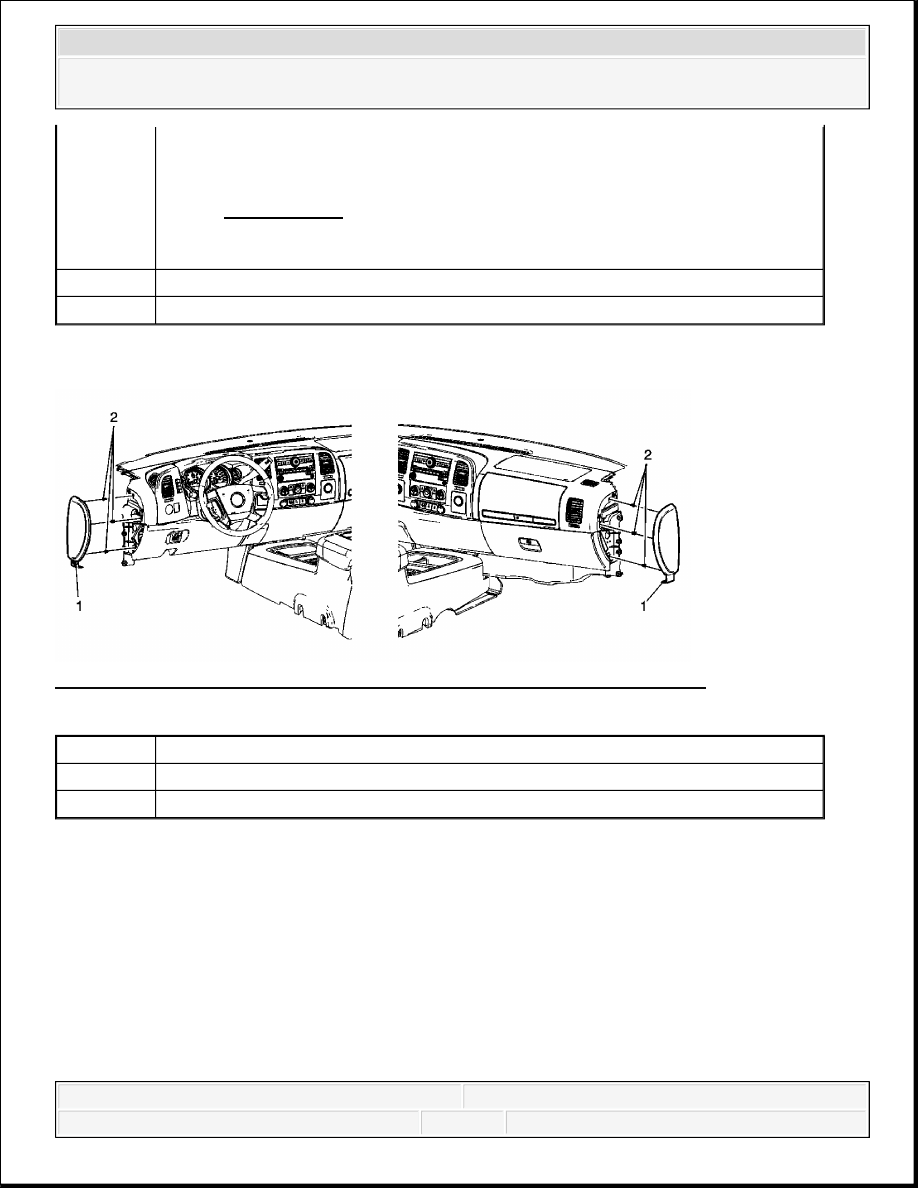

Fig. 20: View Of Instrument Panel Outer Trim Covers & Retainer Clips
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL OUTER TRIM COVER REPLACEMENT (WITH RPO SLT)

1

Instrument Panel Cluster Trim Panel Screw (Qty: 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Cluster Trim Panel Assembly

3

Retainer Clip (Qty: 4)

Callout

Component Name

1

Instrument Panel Outer Trim Covers

2

Retainer Clips (Qty: 6)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



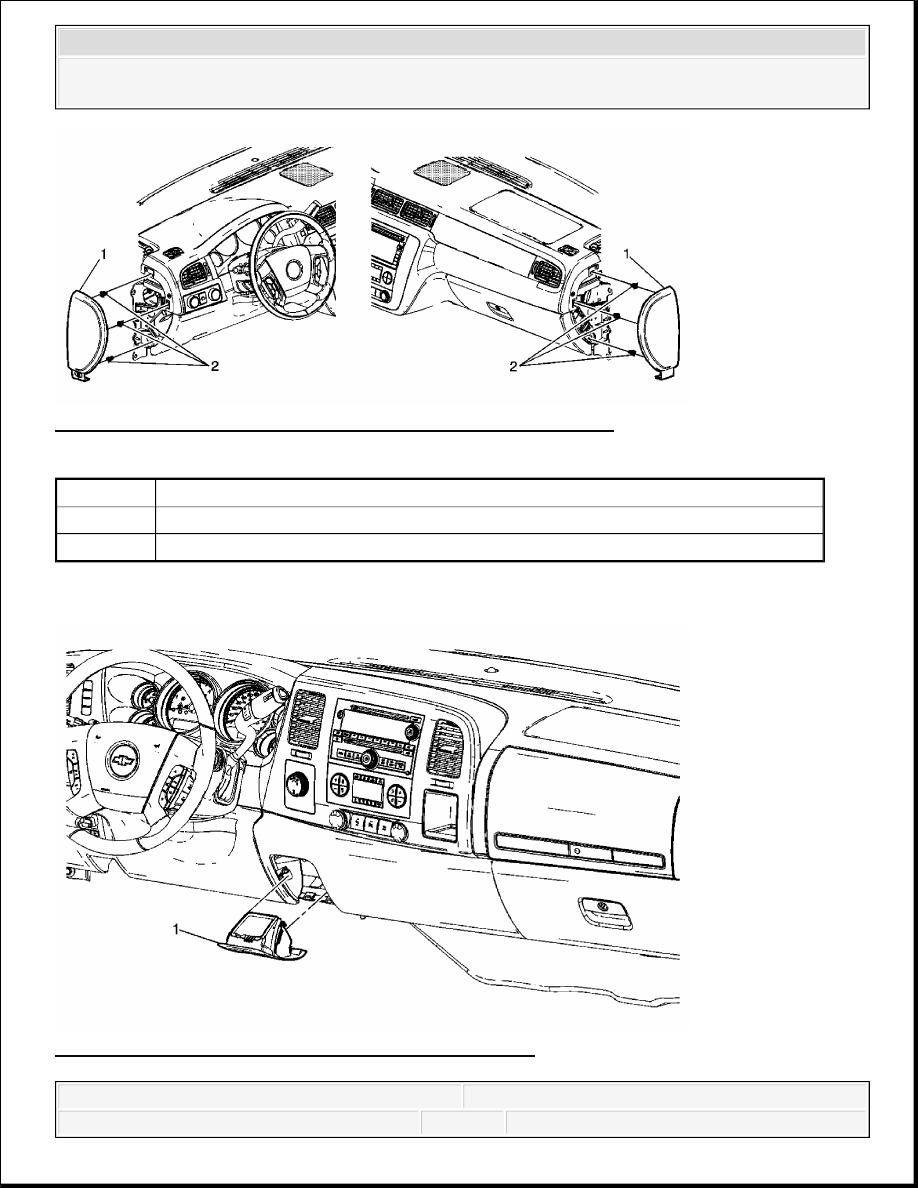

Fig. 21: View Of Instrument Panel Outer Trim Cover & Clips
Courtesy of GENERAL MOTORS CORP.

ASHTRAY REPLACEMENT

Fig. 22: View Of Instrument Panel Ashtray Assembly
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Instrument Panel Outer Trim Cover - Right or Left

2

Retainer Clips (Qty: 3)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL UPPER COMPARTMENT REPLACEMENT

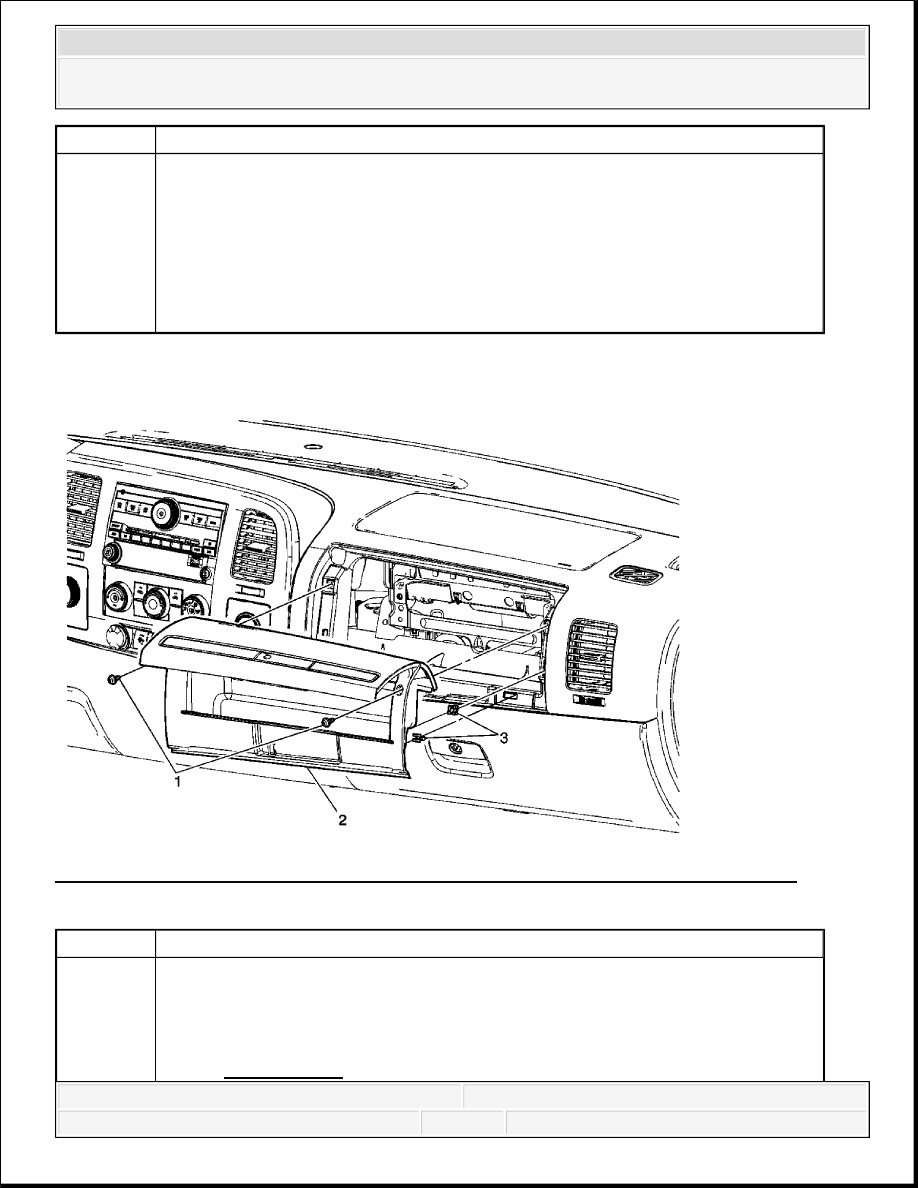

Fig. 23: View Of Instrument Panel Upper Compartment Assembly & Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Instrument Panel Ashtray Assembly
Tip:

1. Open the Ashtray

2. Remove the ash receptacle from the ashtray assembly.

3. Squeeze the sides of the ashtray assembly inward while pulling reward and

remove the ashtray assembly from the instrument panel.

Callout

Component Name

1

Instrument Panel Upper Storage Compartment Screw (Qty: 2)

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis
