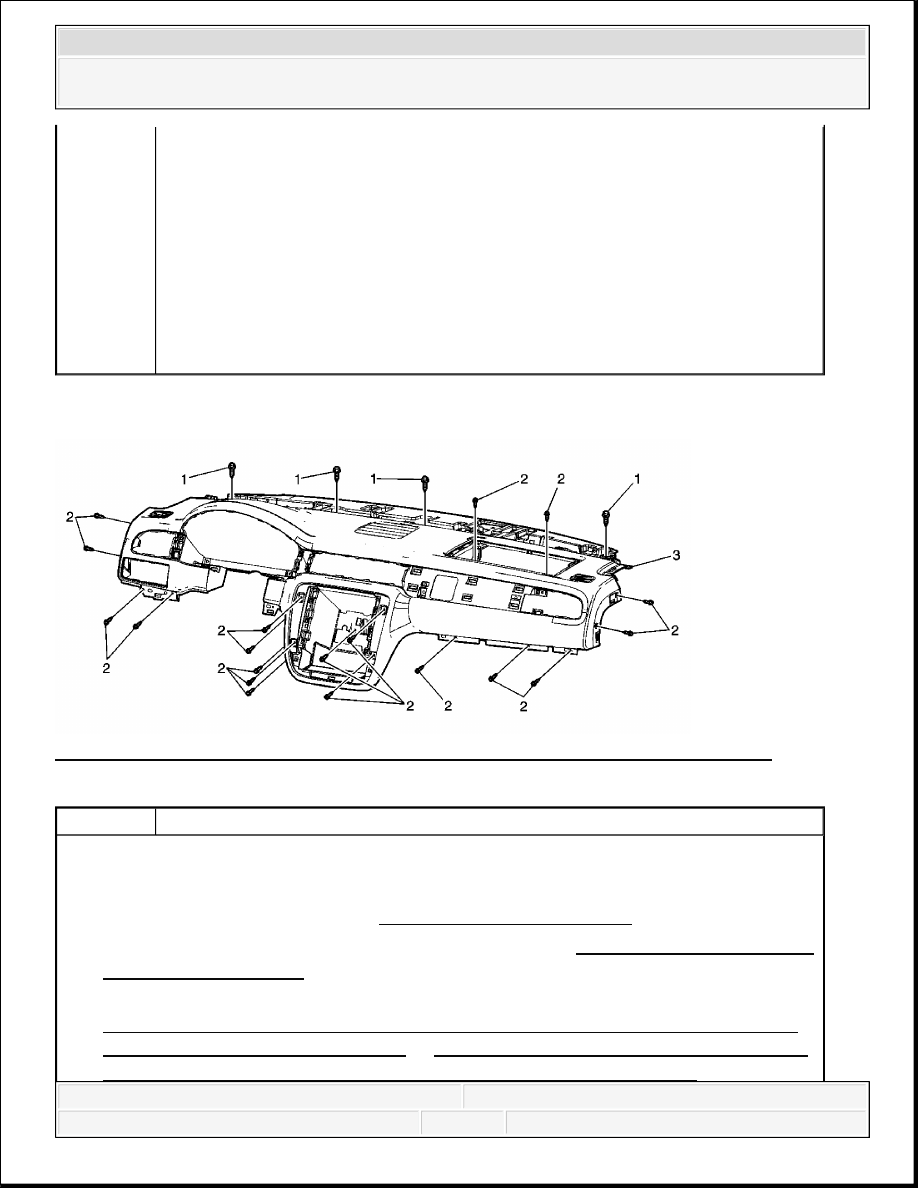

Fig. 13: Instrument Panel Upper Trim Panel & Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures

1. Disable the SIR system. Refer to SIR Disabling and Enabling .

2. If equipped, remove the console assembly. Refer to Front Floor Console

Replacement (with RPO SLT) or Front Floor Console Replacement (without
RPO SLT).

3. Remove the instrument panel insulator panel. Refer to Instrument Panel Insulator

Replacement (with RPO SLT) or Instrument Panel Insulator Replacement
(without RPO SLT).

4. Remove the windshield garnish molding. Refer to Windshield Pillar Garnish

Molding Replacement .

5. Remove the instrument panel upper trim panel. Refer to Instrument Panel Upper

Trim Panel with Windshield Defroster Nozzle Grille Replacement (without
RPO SLT) or

Instrument Panel Upper Trim Panel with Windshield Defroster

Nozzle Grille Replacement (with RPO SLT)

.

6. Remove the instrument panel inflatable restraint module. Refer to Inflatable

Restraint Instrument Panel Module Replacement .

7. Remove the instrument panel outer trim covers. Refer to Instrument Panel Outer

Trim Cover Replacement (without RPO SLT) or Instrument Panel Outer Trim
Cover Replacement (with RPO SLT).



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



8. Remove the instrument panel left and center air outlets. Refer to Instrument Panel

Outer Air Outlet Replacement - Left Side (without RPO SLT) or Instrument
Panel Outer Air Outlet Replacement - Left Side (with RPO SLT) and
Instrument Panel Center Air Outlet Replacement (without RPO SLT) or
Instrument Panel Center Air Outlet Replacement (With RPO SLT) .

9. Remove the instrument panel compartment assembly. Refer to Instrument Panel

Storage Compartment Replacement.

10. Remove the instrument panel compartment closeout. Refer to Instrument Panel

Compartment Access Hole Cover Replacement (without RPO SLT) or
Instrument Panel Compartment Access Hole Cover Replacement (with RPO
SLT).

11. Remove the instrument panel upper storage compartment. Refer to Instrument Panel

Storage Compartment Replacement.

12. Remove the steering column. Refer to Steering Column Replacement (Non

Hybrid) .

13. Remove the instrument panel lower center trim panel. Refer to Instrument Panel

Lower Center Trim Replacement.

14. Remove the instrument panel cluster assembly. Refer to Instrument Cluster

Replacement (without RPO SLT) .

15. Remove the HVAC control module. Refer to HVAC Control Module

Replacement .

16. Remove the radio assembly. Refer to Radio Replacement (without RPO SLT) or

Radio Replacement (with RPO SLT) .

1

Instrument Panel Upper Trim Panel to Defroster Duct Screw (Qty: 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Upper Trim Panel Screw (Qty: 7)

Tighten: 9 N.m (80 lb in)

3

Instrument Panel Upper Trim Panel Screw (Qty: 10)

Tighten: 2.5 N.m (22 lb in)

Instrument Panel Upper Trim Panel Assembly
Tip:



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL UPPER TRIM PANEL REPLACEMENT (WITH RPO SLT)

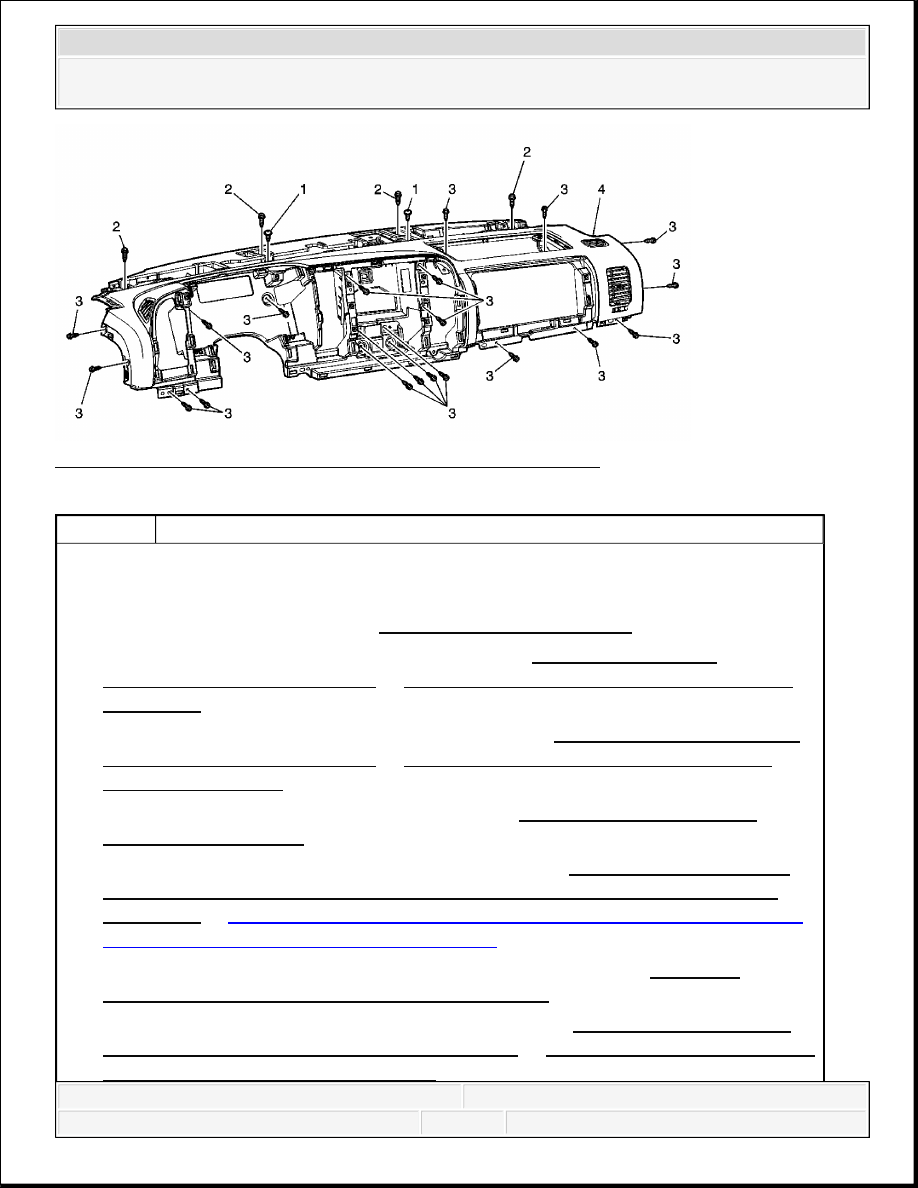

Fig. 14: View Of Instrument Panel Upper Trim Panel Assembly & Components
Courtesy of GENERAL MOTORS CORP.

4

1. Note location and routing of the instrument panel wiring harness prior to

removal of the instrument panel upper trim panel assembly to ensure
proper reinstallation.

2. Disconnect the wiring harness from the instrument panel upper trim panel

assembly.

3. With the aid of an assistant, remove the instrument panel upper trim panel

assembly from the vehicle.

4. If replacing the instrument panel upper trim panel assembly, transfer all

necessary components.

Callout

Component Name

Preliminary Procedures

1. Disable the SIR system. Refer to SIR Disabling and Enabling .

2. Remove the windshield pillar garnish moldings. Refer to Windshield Pillar Garnish

Molding Replacement .

3. Remove the instrument panel upper trim panel with defroster nozzle. Refer to

Instrument Panel Upper Trim Panel with Windshield Defroster Nozzle Grille
Replacement (without RPO SLT) or Instrument Panel Upper Trim Panel with
Windshield Defroster Nozzle Grille Replacement (with RPO SLT).



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



4. Remove the radio front speaker, if equipped. Refer to Radio Front Speaker

Replacement .

5. Remove the instrument panel outer trim covers. Refer to Instrument Panel Outer

Trim Cover Replacement (without RPO SLT) or Instrument Panel Outer Trim
Cover Replacement (with RPO SLT).

6. Remove the left instrument panel air outlet. Refer to Instrument Panel Outer Air

Outlet Replacement - Left Side (without RPO SLT) or Instrument Panel Outer
Air Outlet Replacement - Left Side (with RPO SLT) .

7. Remove the headlamp switch bezel assembly. Refer to Headlamp Switch Bezel

Replacement (with RPO SLT).

8. Remove the instrument panel cluster assembly. Refer to Instrument Cluster

Replacement (without RPO SLT) .

9. Remove the steering column. Refer to Steering Column Replacement (Non

Hybrid) .

10. Remove the instrument panel center trim panel. Refer to Instrument Panel Center

Trim Panel Replacement (with RPO SLT).

11. Remove the instrument panel accessory switch assembly. Refer to Accessory Switch

Replacement (with RPO SLT) or Accessory Switch Replacement (without RPO
SLT) .

12. Remove the HVAC control module. Refer to HVAC Control Module

Replacement .

13. Remove the radio. Refer to Radio Replacement (without RPO SLT) or Radio

Replacement (with RPO SLT) .

14. Remove the instrument panel inflatable restraint. Refer to Inflatable Restraint

Instrument Panel Module Replacement .

15. Remove the right instrument panel air outlet. Refer to Instrument Panel Outer Air

Outlet Replacement - Right Side (without RPO SLT) or Instrument Panel
Outer Air Outlet Replacement - Right Side (with RPO SLT) .

16. Remove the instrument panel compartment door. Refer to Instrument Panel

Compartment Door Replacement (with RPO SLT).

17. Remove the instrument panel access hole cover panel. Refer to Instrument Panel

Compartment Access Hole Cover Replacement (without RPO SLT) or
Instrument Panel Compartment Access Hole Cover Replacement (with RPO
SLT).

1
