HEADLAMP SWITCH BEZEL REPLACEMENT (WITH RPO SLT)

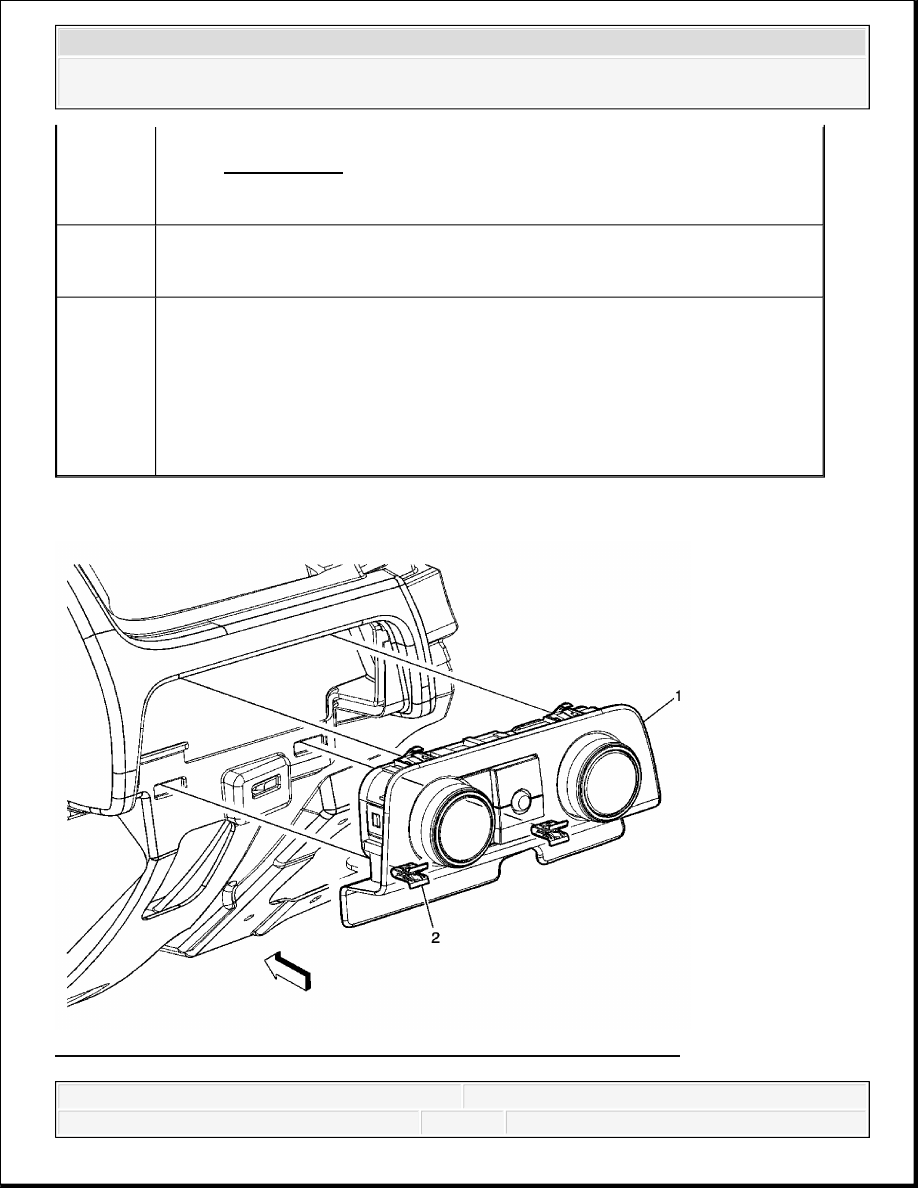

Fig. 15: View Of Headlamp Switch Trim Plate Assembly & Retainers
Courtesy of GENERAL MOTORS CORP.

Tighten: 9 N.m (80 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Upper Trim Panel Screw (Qty: 27)

Tighten: 2 N.m (18 lb in)

3

Instrument Panel Upper Trim Panel Assembly
Tip:

1. Prior to removal of the trim panel from the carrier assembly, note the

routing of the wiring to aid in reassembly.

2. Disconnect electrical connections.

3. With the aid of an assistant, remove the trim panel from the vehicle.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL CLUSTER TRIM PLATE COVER REPLACEMENT (WITHOUT RPO SLT)
SLT)

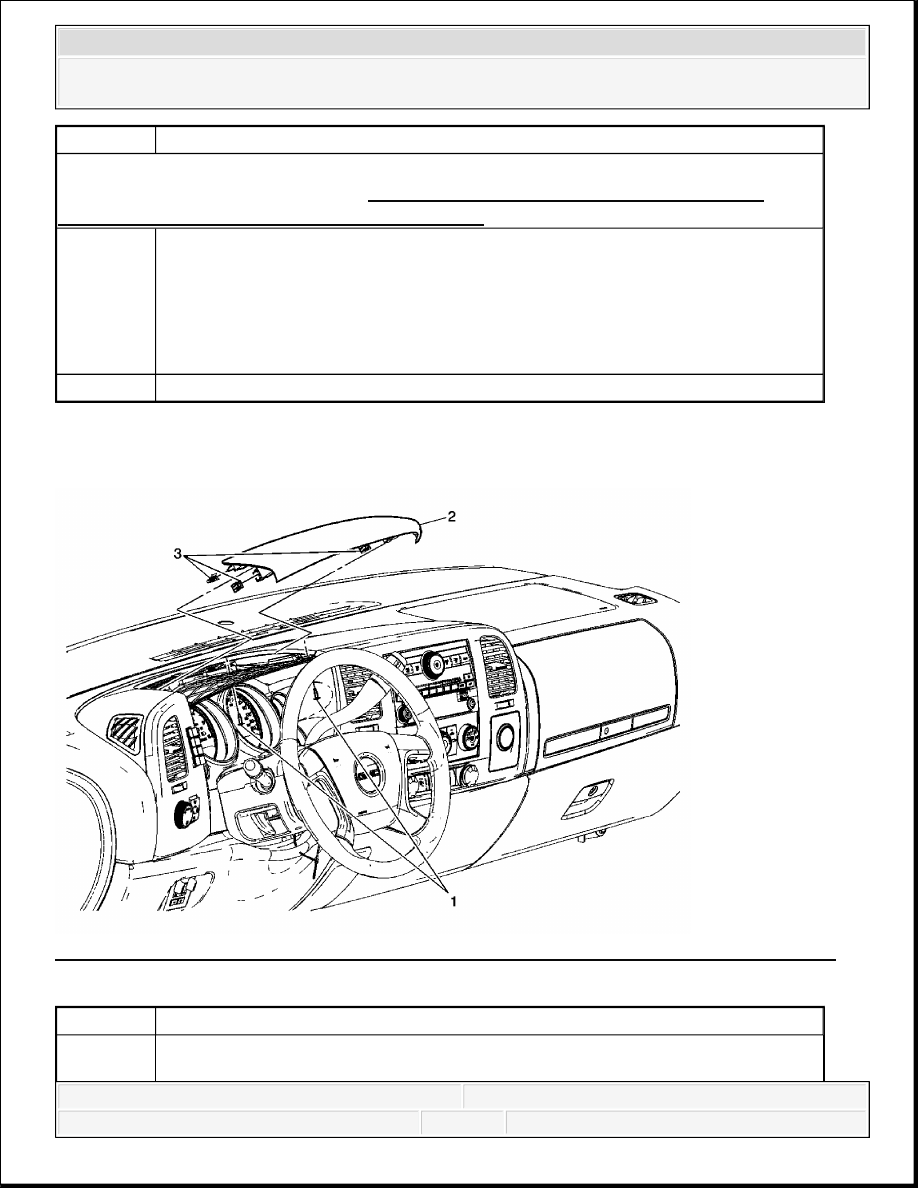

Fig. 16: View Of Instrument Panel Cluster Trim Plate Cover Assembly & Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the knee bolster. Refer to Knee Bolster Replacement (with RPO SLT) or
Knee Bolster Replacement (without RPO SLT).

1

Headlamp Switch Trim Plate Assembly

Procedure

1. Disconnect the electrical connectors.

2. If replacing the trim plate, transfer the switches as needed.

2

Headlamp Switch Plate Retainer (Qty: 4)

Callout

Component Name

Instrument Panel Cluster Trim Plate Cover Screw (Qty: 2)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL CLUSTER TRIM PLATE COVER REPLACEMENT (WITH RPO SLT)

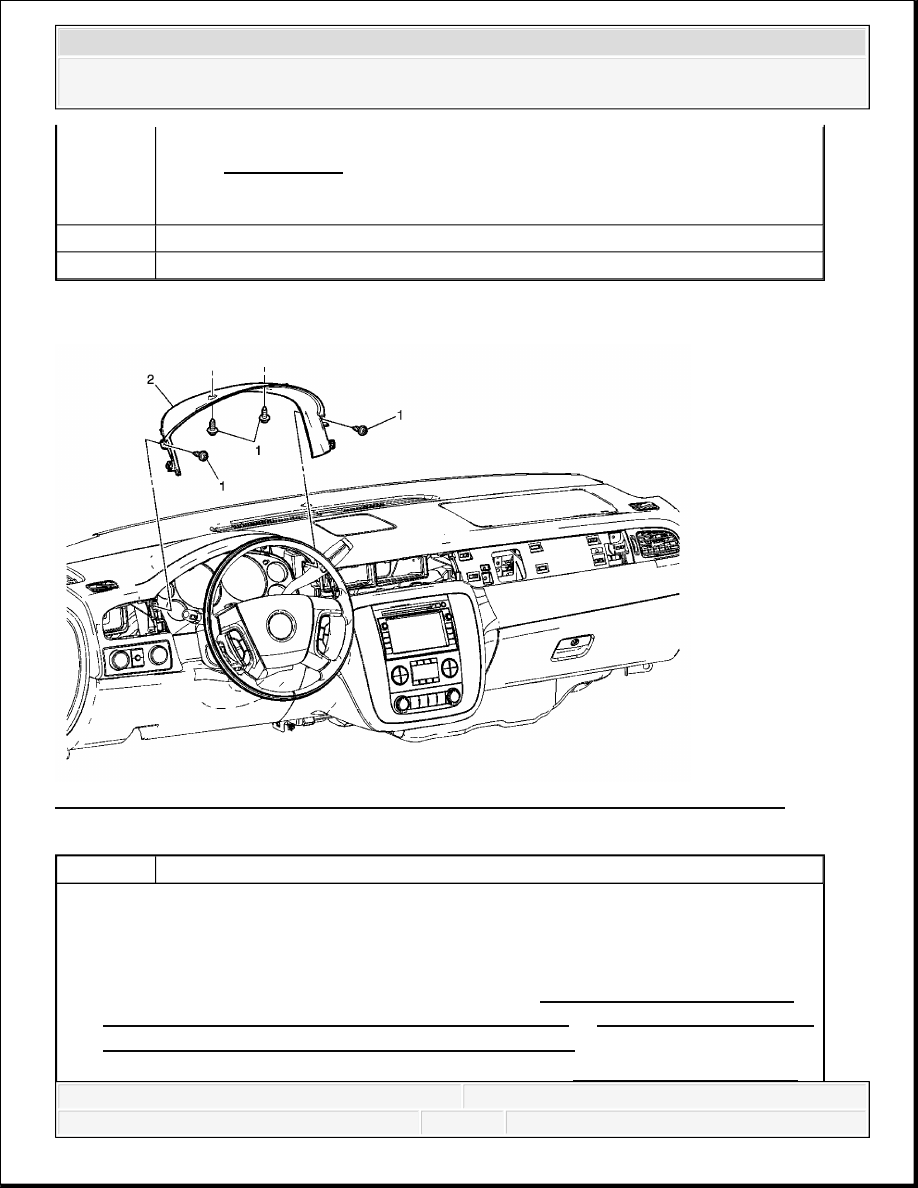

Fig. 17: View Of Instrument Panel Cluster Trim Plate Cover Assembly & Screws
Courtesy of GENERAL MOTORS CORP.

1

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Cluster Trim Plate Cover Assembly

3

Retainer Clip (Qty: 4)

Callout

Component Name

Preliminary Procedures

1. Tilt the steering wheel to its lowest position.

2. Remove the instrument panel left air outlet. Refer to Instrument Panel Outer Air

Outlet Replacement - Left Side (without RPO SLT) or Instrument Panel Outer
Air Outlet Replacement - Left Side (with RPO SLT) .

3. Remove the instrument panel center trim panel. Refer to Instrument Panel Center



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT CLUSTER TRIM PANEL REPLACEMENT (WITH RPO SLT)

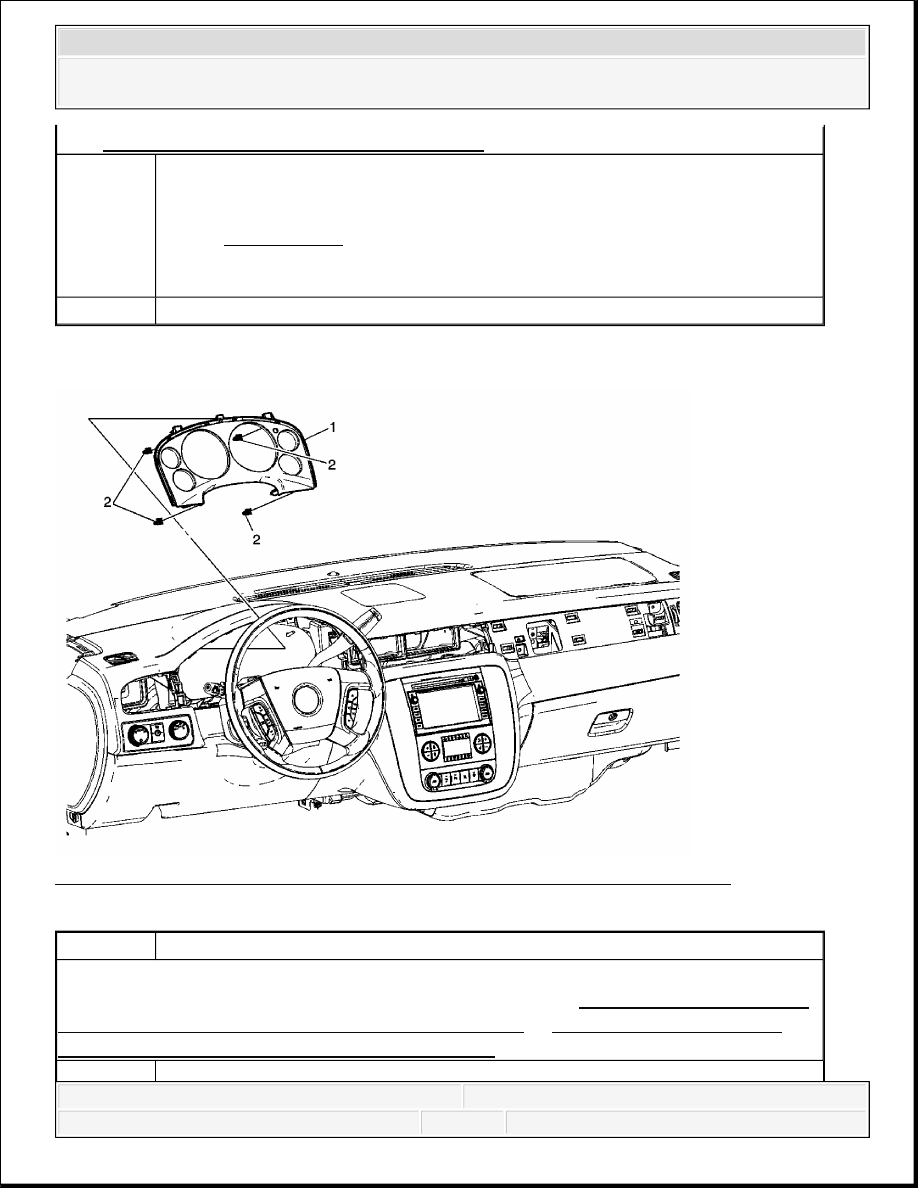

Fig. 18: View Of Instrument Cluster Trim Panel Assembly, Screws & Clips
Courtesy of GENERAL MOTORS CORP.

Trim Panel Replacement (with RPO SLT).

1

Instrument Panel Cluster Trim Plate Cover Assembly Screws (Qty: 4)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Cluster Trim Plate Cover Assembly

Callout

Component Name

Preliminary Procedure:
Remove the instrument panel cluster trim plate cover. Refer to Instrument Panel Cluster
Trim Plate Cover Replacement (without RPO SLT) or Instrument Panel Cluster
Trim Plate Cover Replacement (with RPO SLT).



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
