114



7  Suspension System

7.1  Suspension System Specifications

Application Type

Front Macpherson

Strut

Rear Torsion

Beam



7.2  Component Identification of Suspension System

7.2.1  Front Suspension



1. Front Beam
2. Front Control Arm
3. Front Wheel Hub
4. Front Wheel Bearing
5. Steering Knuckle
6. Front Wheel Bearing Snap Ring

7. Front Shock Strut
8. Front Shock Absorber Self-Locking Nut
9. Stabilizer Bar Connecting Rod
10. Stabilizer Bar Bracket
11. Stabilizer Bar Vibration Isolator
12. Stabilizer Bar





115

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

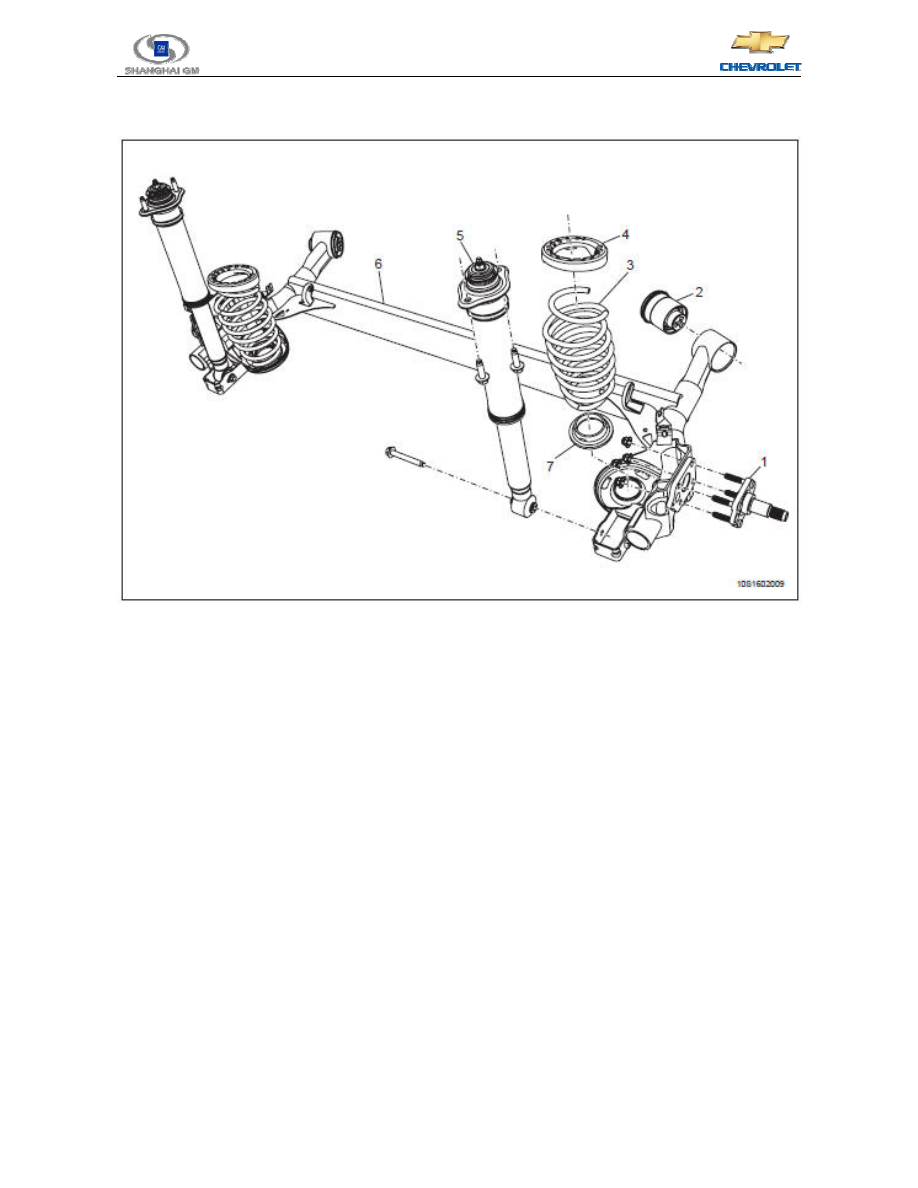

7.2.2  Rear Suspension



1. Rear Wheel Pivot
2. Rear Cross Beam Lining
3. Rear Coil Spring
4. Rear Coil Spring Upper Stopper

5. Rear Vibration Absorber
6. Rear Cross Beam
7. Rear Coil Spring Lower Stopper





116



8  MDI/RDS and Programming

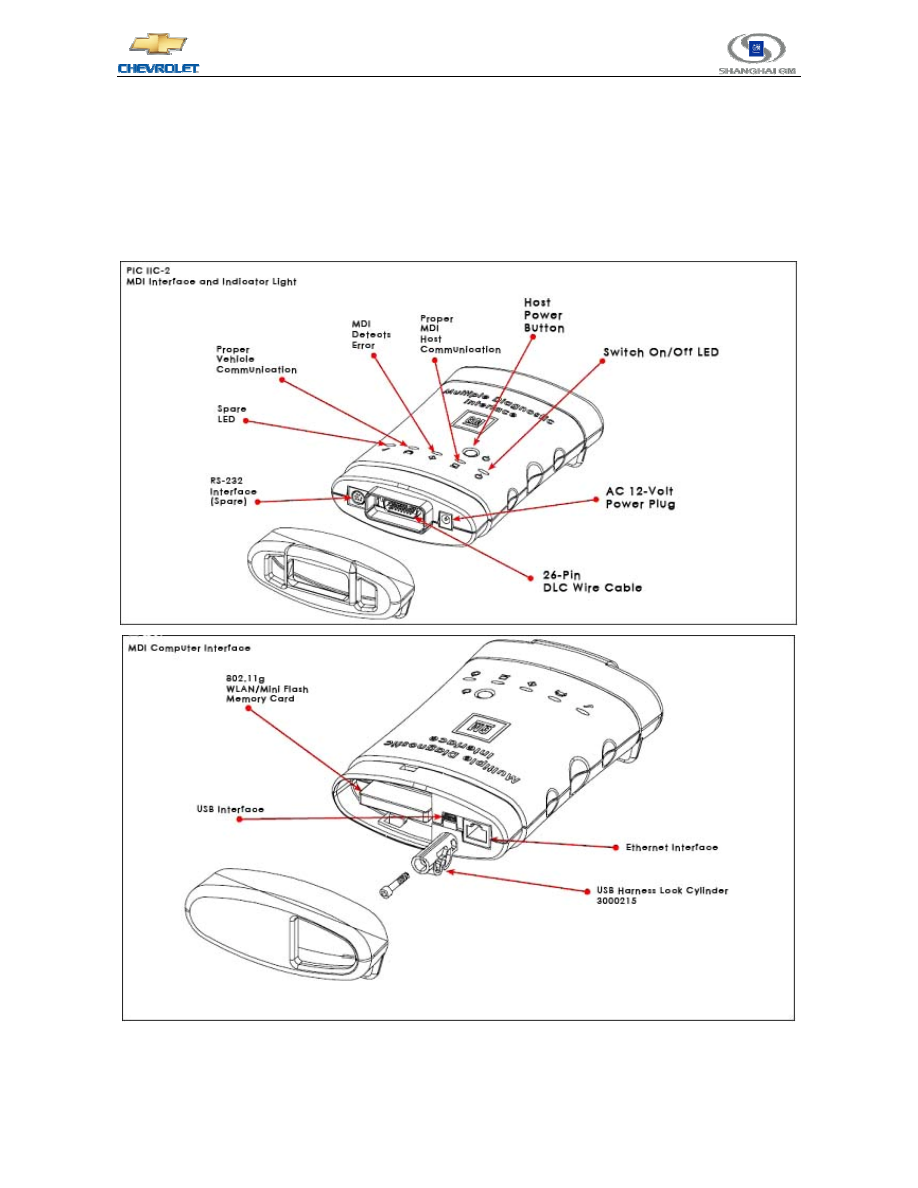

8.1  MDI

8.1.1  MDI Identification
