5.15 Braking System Circuit Diagrams

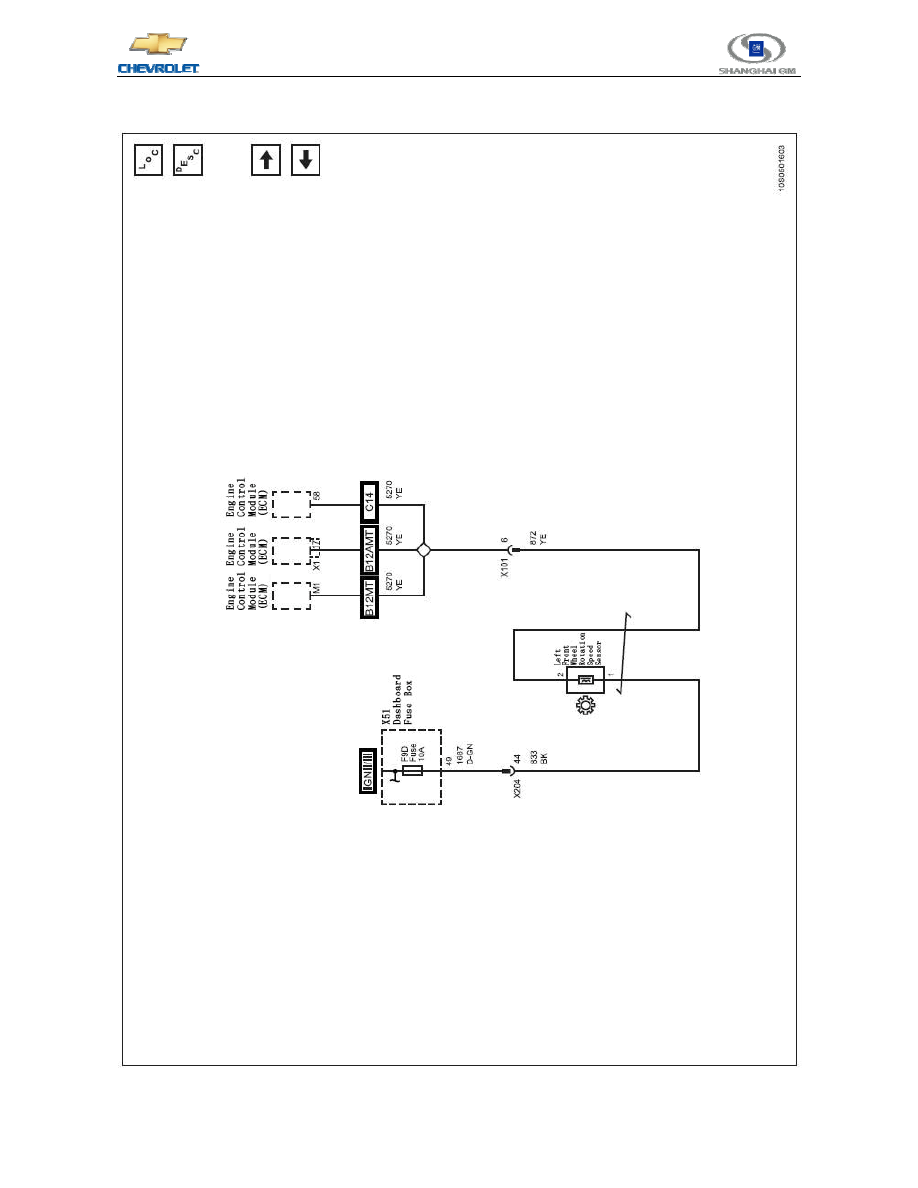

5.15.1  Power and Ground Circuit Diagram of Braking System





107

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

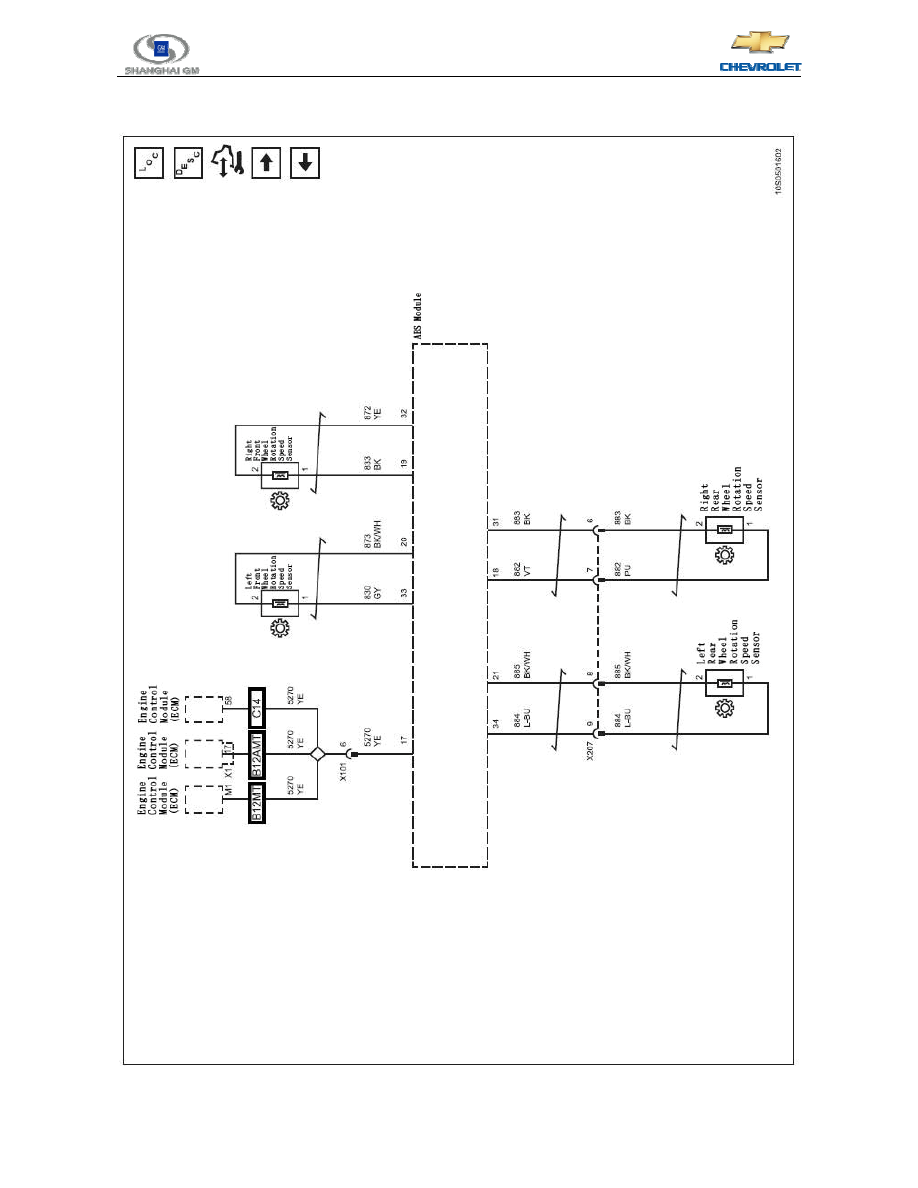

5.15.2  ABS Wheel Speed Sensor Circuit Diagram





108

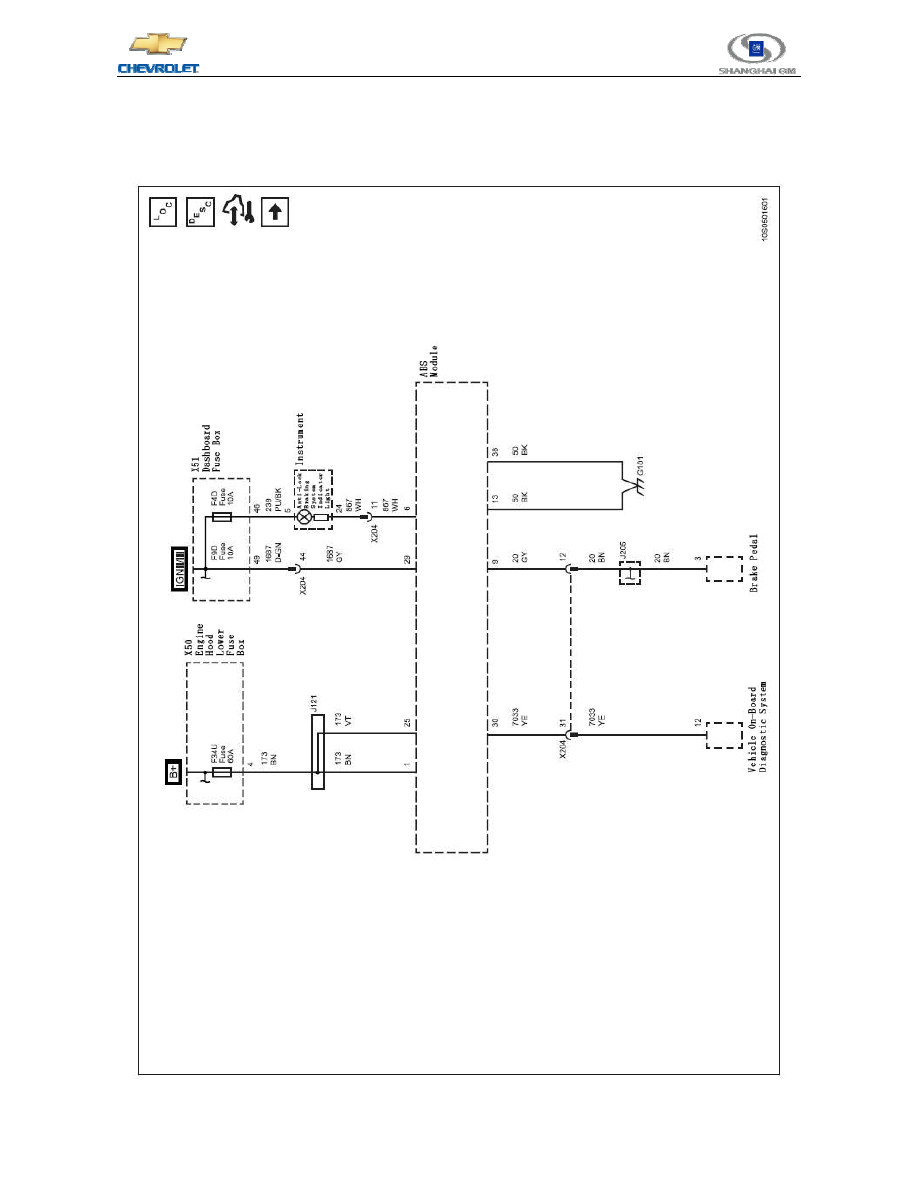

5.15.3  ABS Circuit Diagram





109

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

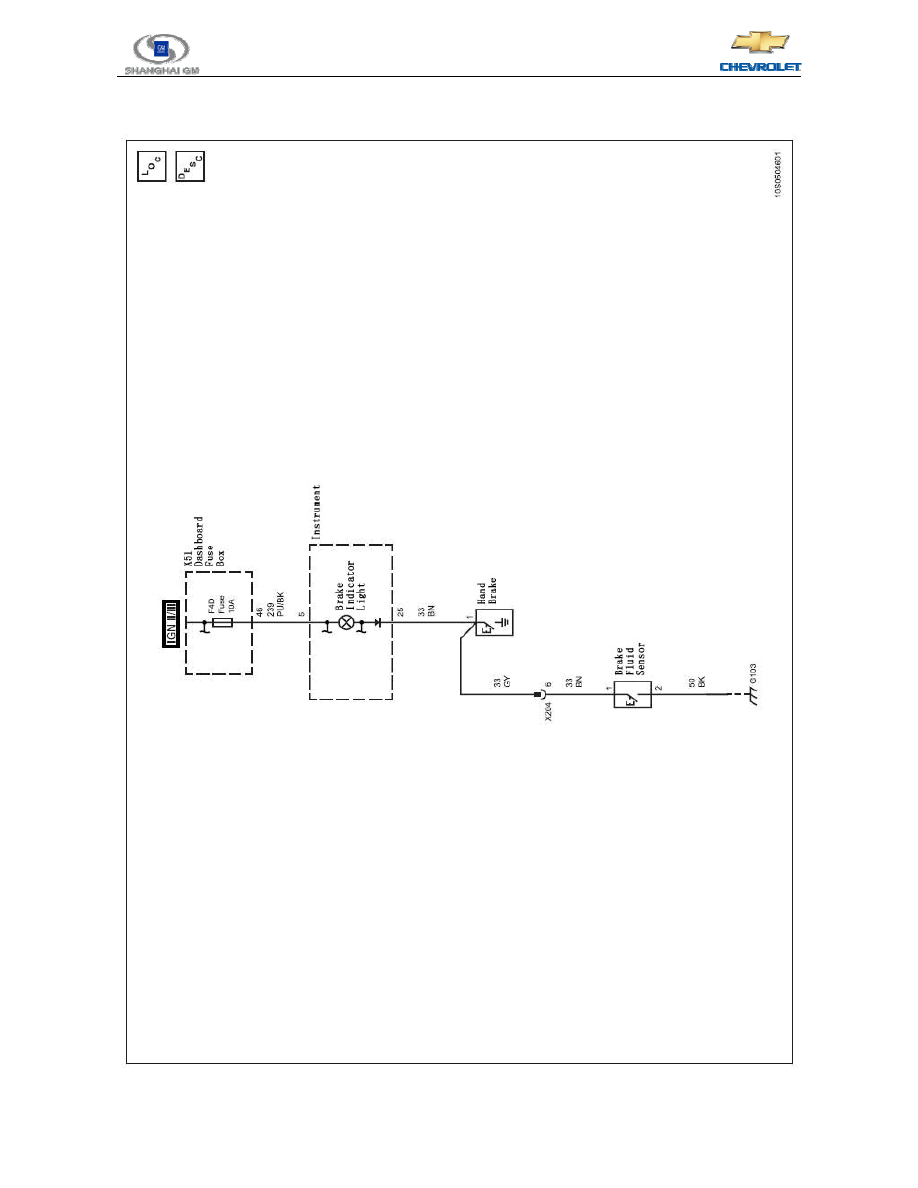

5.15.4  Braking Warning System Circuit Diagram
