6  Steering System

6.1  Power Steering System Specifications

Application

Specifications

Metric Units

English Units

Steering System

Oil Capacity





Oil Type

DEXRON®

Ⅲ



Oil

12378494

（4L）或 12378495（1L）

Steering Gear



Style Rack-And-Pinion
Transmission Ratio

42.3 Mm/Rev

Steering Pump



High Flow Capacity

Pressure of Relief

L/Min Gal/Min  KPa  LBF/

Sq

In

5.5 1.45

6350

～7150 921～1037



111

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual



6.2  Component Identification

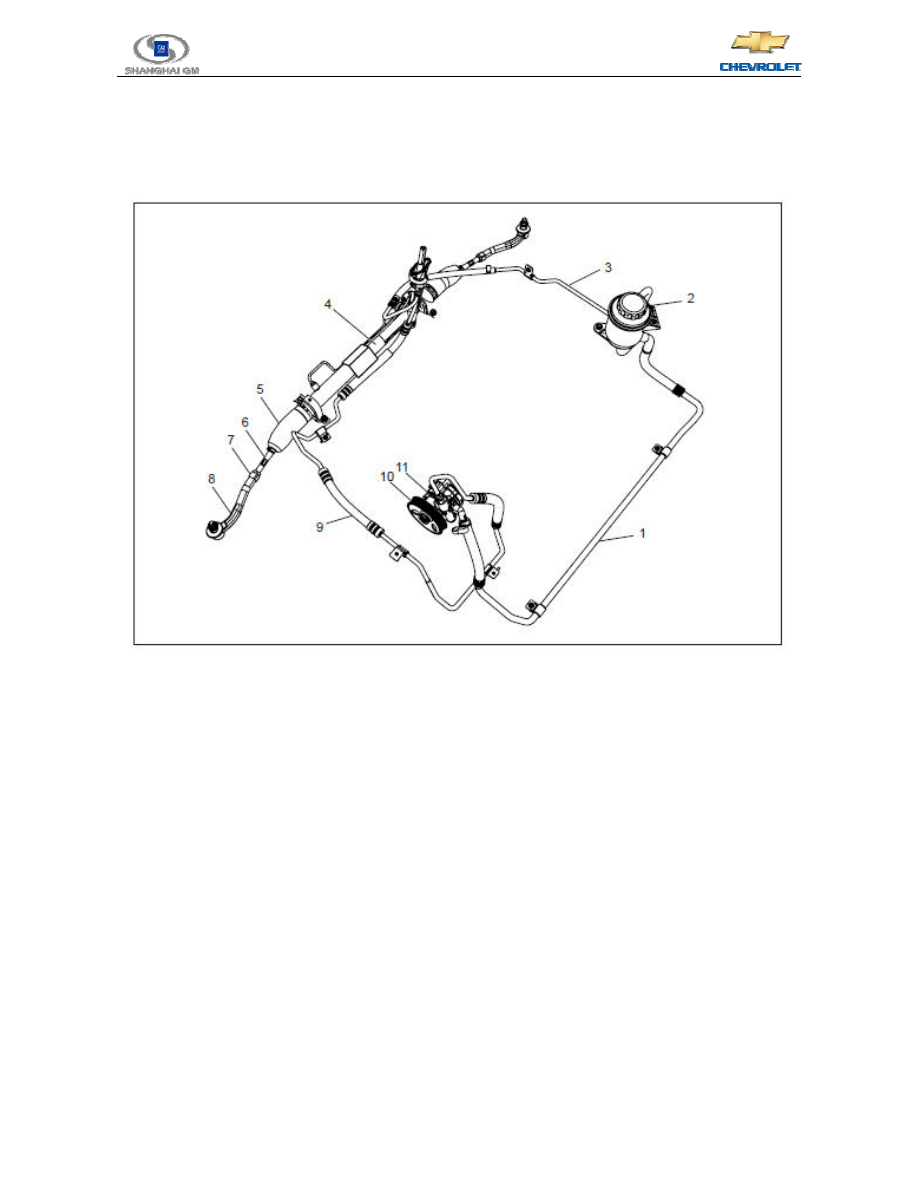

6.2.1  Component Diagram

（1.2L）



1. Power Steering Pump Fluid Storage Tank Outlet

Pipe

2. Power Steering Pump Fluid Storage Tank
3. Power Steering Machine Oil Return Pipe
4. Steering Gear
5. Steering Gear Inner Tie Rod Shield

6. Steering Gear Inner Tie Rod
7. Steering Gear Outside Link Self-Locking Nut
8. Steering Gear Outer Tie Rod
9. Power Steering High Pressure Pipe
10. Steering Pump Belt Pulley
11. Power Steering Pump





112

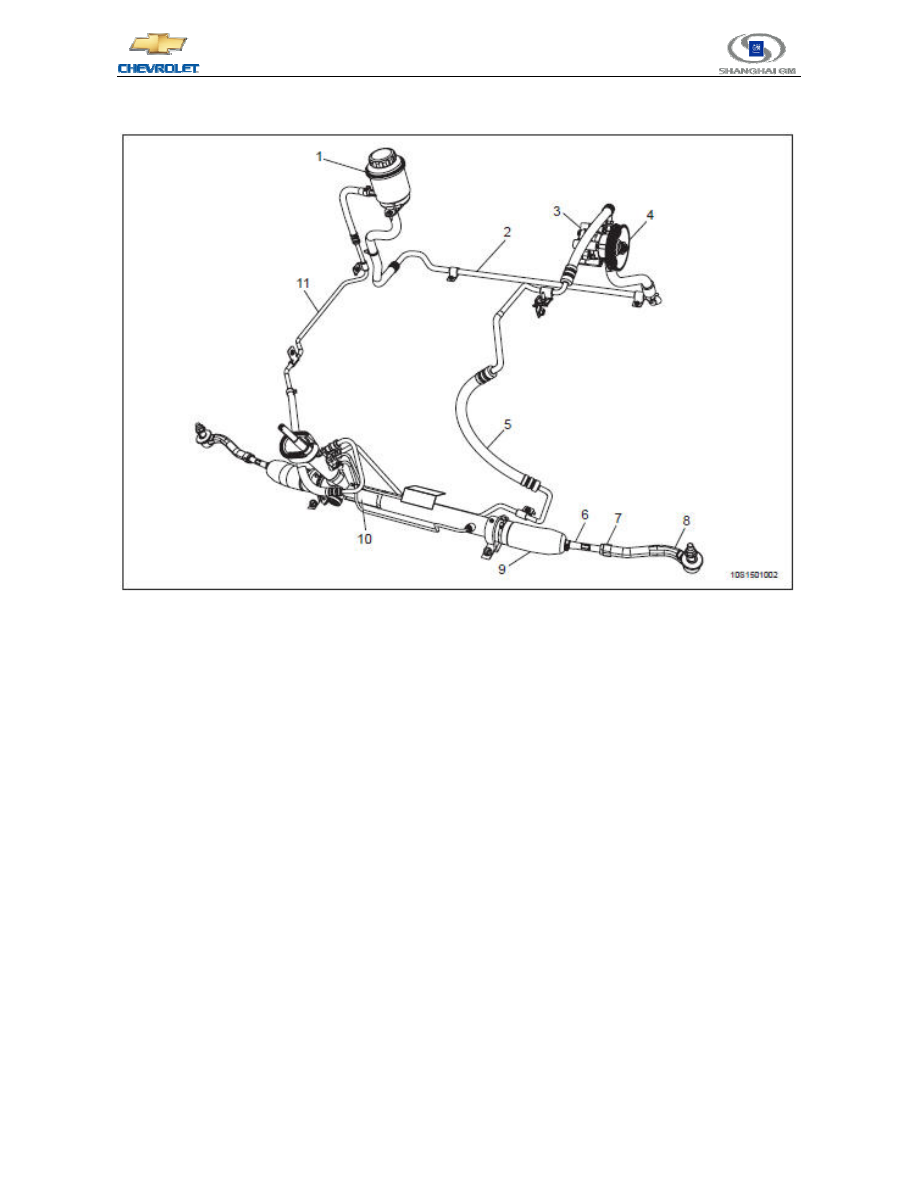

6.2.2  Component Diagram

（1.4L）



1. Power Steering Pump Fluid Storage Tank
2. Power Steering Pump Fluid Storage Tank Outlet

Pipe

3. Power Steering Pump
4. Steering Pump Belt Pulley
5. Power Steering High Pressure Pipe



6. Steering Gear Inner Tie Rod
7. Steering Gear Outside Link Self-Locking Nut
8. Steering Gear Outer Tie Rod
9. Steering Gear Inner Tie Rod Shield
10. Steering Gear
11. Power Steering Oil Return Pipe

6.3  Power Steering System Exhaust

Special Precautions:

z  Please refer to "special precautions of the inlet air in the power steering system" in the "cautions and

precautions" of the maintenance manual.

z  Every time when adding steering fluid or completely replacing it, make sure to use power steering fluid

meeting the SGM specifications or power steering fluid with equivalent quality, and please refer to
"power steering system specifications". If improper power steering fluid is used, the power steering hose
and sealing parts might be damaged, the steering fluid might leak and the steering fluid pump might
undergo malfunction

（s）.

z  Do not fully turn the steering wheel in any direction for a long time, otherwise the steering pump might

be damaged early.

1.  Fully turn the steering wheel to the left without starting the engine. Add the power steering fluid and fill to

the MIN

（minimum）  mark on the fluid level indicator.

2.  Start the engine. Run the engine in fast idle, and recheck the fluid level. If necessary, add more fluid to fill to



113

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual



the MIN

（minimum）  mark on the fluid level indicator.



Please Follow the Steps Below:

z  Do not run the steering fluid pump without steering fluid. Slowly turn the steering wheel to the left and

right by 45 degrees two to three times, and then fully turn it twice. Adjust the liquid level of the steering
fluid in the fluid storage tank.

z  Stop the engine and check the fluid level. Maintain the fluid level at the MIN

（minimum） mark.

z  Do not reuse exhausted steering fluid.

3.  Return the steering wheel to the middle position. Run the engine for 2 - 3 minutes.

4.  Test the vehicle on the road, and make sure that the steering function operates properly without noise.

5.  Recheck the fluid level according to step 1 and step 2. Make sure that the fluid level is at MAX

（maximum）

mark after the system reaches normal working temperature and becomes stable on that temperature. Add
more steering fluid if necessary.
