13.2.11. Обогреватели сидений

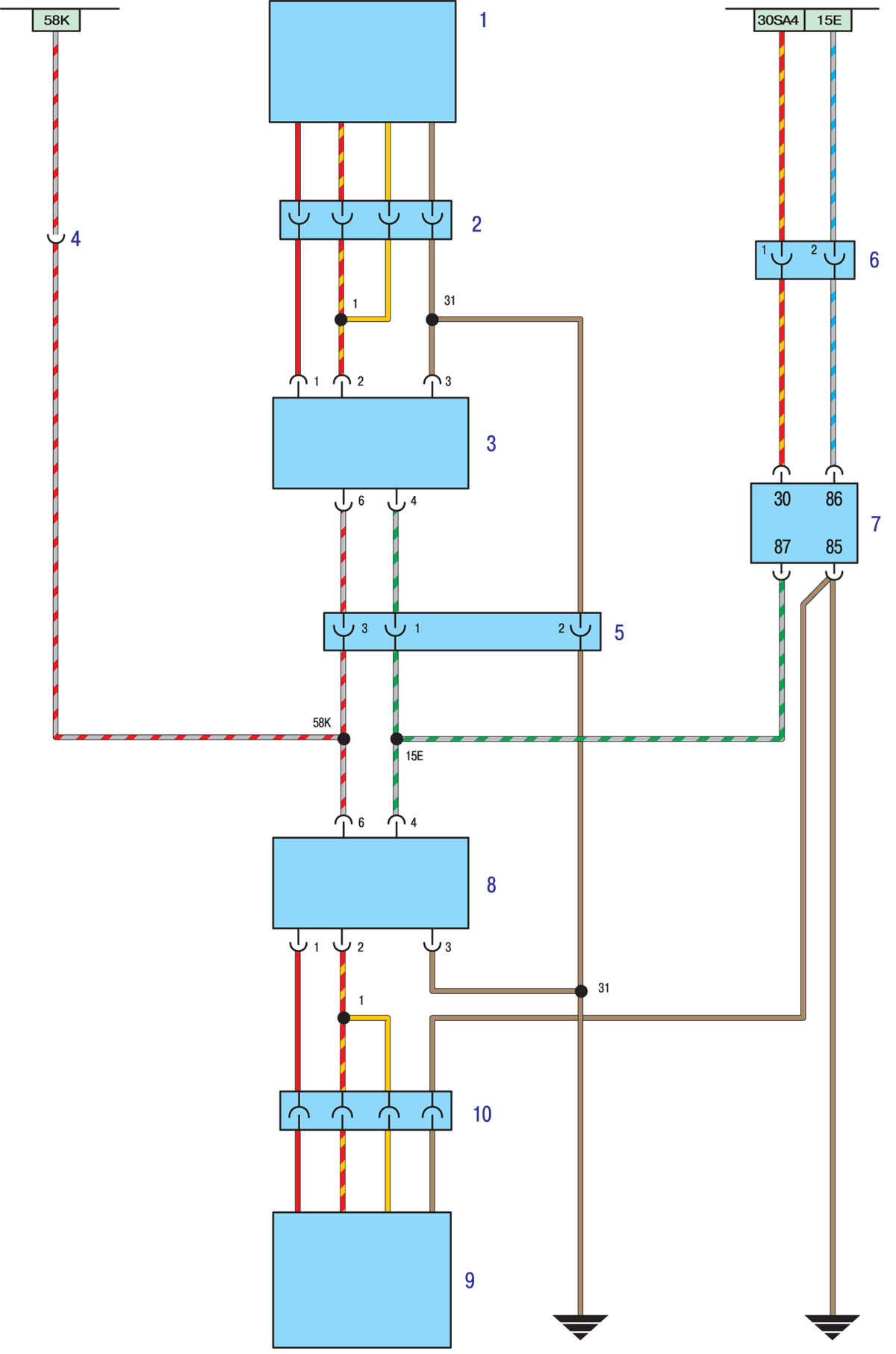

ОБЩИЕ СВЕДЕНИЯ

1. Обогреватель сиденья пассажира
2. Контактный разъем проводки
обогревателя
3. Переключатель обогрева сиденья пассажира
4. Контактный разъем, соединяющий провод обогревателя сиденья водителя с розеткой
для подключения специального оборудования (вывод 58к)
5. Контактный разъем проводки сиденья пассажира

6. Контактный разъем, соединяющий провод обогревателя сиденья водителя с розеткой для подключения спеуиального оборудования (выводы 15Е 30SA4)
7. Реле обогревателя
8. Переключатель обогрева сиденья водителя
9. Обогреватель сиденья водителя
10. Контактный разъем проводки обогревателя
