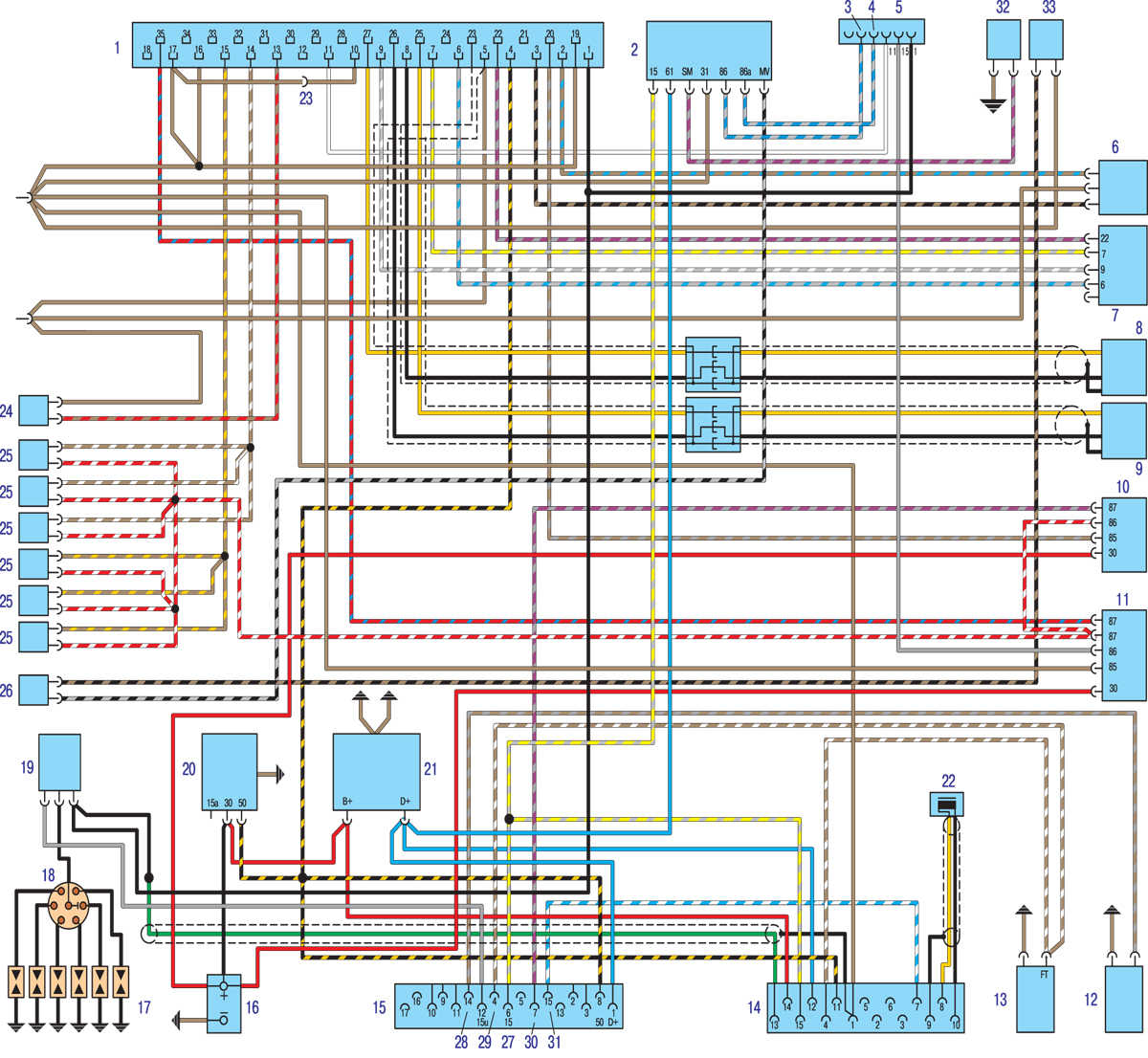

13.2.5. Система управления двигателем Motronic
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1. Электронный блок управления двигателем
2. Блок управления частотой вращения коленчатого вала 3. Разъем датчика температуры 4. Разъем кондиционера 5. Разъем подключения к жгуту проводов трансмиссии 6. Датчик положения дроссельной заслонки 7. Измеритель расхода воздуха 8. Датчик частоты вращения коленчатого вала 9. Датчик момента зажигания 10. Реле 1 11. Реле 2 12. Датчик давления масла 13. Датчик температуры электронного блока управления двигателем 14. Диагностический разъем 15. Распределительная колодка 16. Аккумуляторная батарея 17. Свечи зажигания 18. Распределитель зажигания 19. Катушка зажигания |
20. Стартер 21. Генератор 22. Позиционный датчик 23. Разъем (на автомобилях АКПП отсоединен) 24. Датчик температуры охлаждающей жидкости 25. Топливная форсунка 26. Соленоид 27. Распределительная колодка 28. Разъем подключения датчика давления масла 29. Разъем подключения датчика температуры 30. Разъем подключения топливного насоса 31. Разъем подключения контрольной лампы очередного технического обслуживания 32. Привод 33. Контактный датчик температуры |
