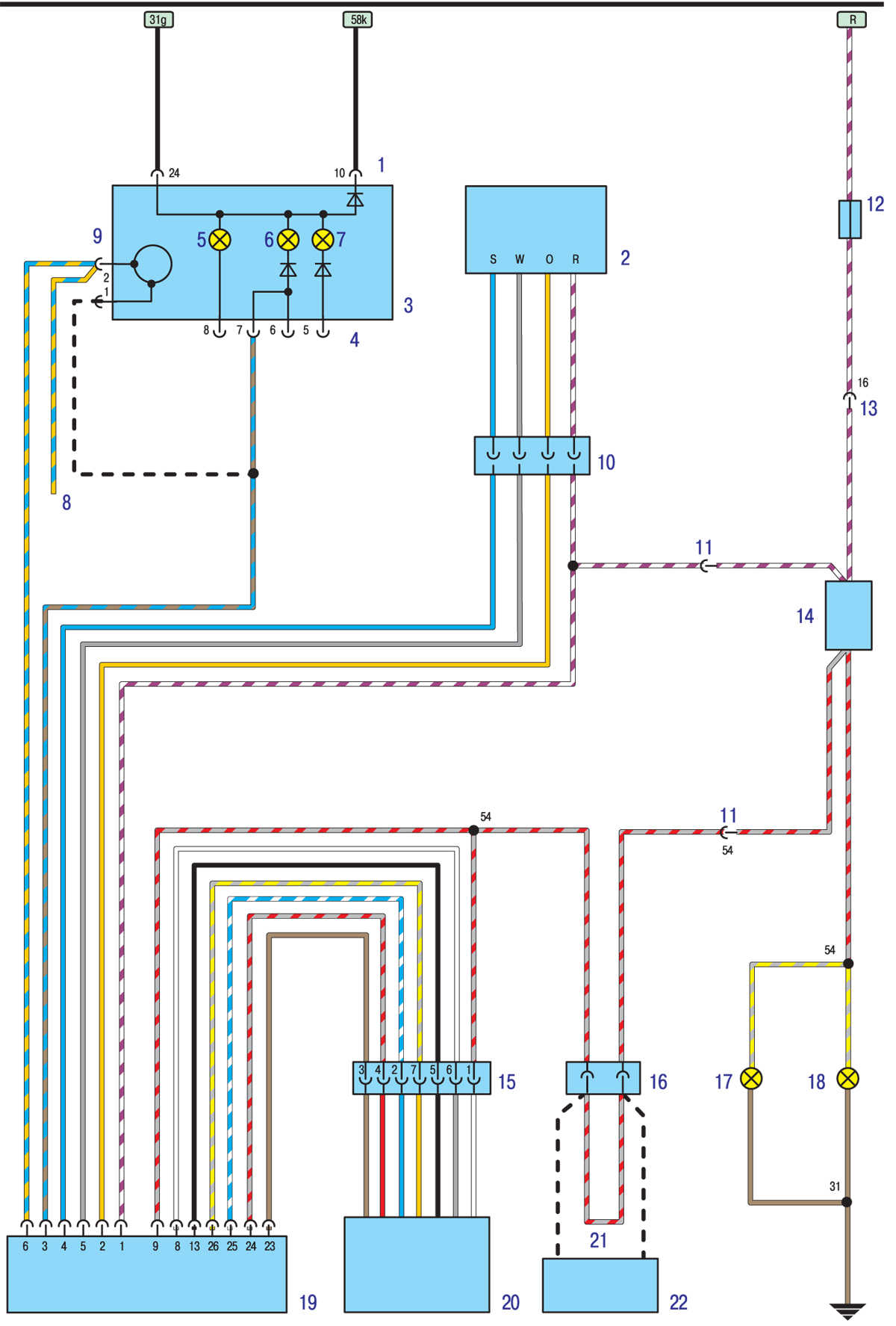

13.2.6. Система круиз-контроля
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1. Контактный разъем
2. Переключатель рулевой колонки 3. Щиток приборов 4. Разъемы указателя положения селектора автоматической коробки передач 5. Контрольная лампа положения D селектора АКПП 6. Контрольная лампа положения N селектора АКПП 7. Контрольная лампа положения R селектора АКПП 8. Разъем спидометра 9. Разъем 2-контактный на щитке приборов 10. Разъем переключателей рулевой колонки 11. Разъем (специальный) 12. Переключатель рулевой колонки |
13. Разъем (задняя часть ведет к центральной чати) 14. Выключатель сигнала торможения 15. Разъем электропривода 16. Разъем блокирующего переключателя сцепления 17. Лампа сигнала торможения левого фонаря 18. Лампа сигнала торможения правого фонаря 19. Блок управления круиз-контролем 20. Электропривод круиз-контроля 21. Перемычка (только на автомобилях с АКПП) 22. Блокирующий переключатель сцепления |
