Ауди А6. Снятие и переборка головки цилиндров

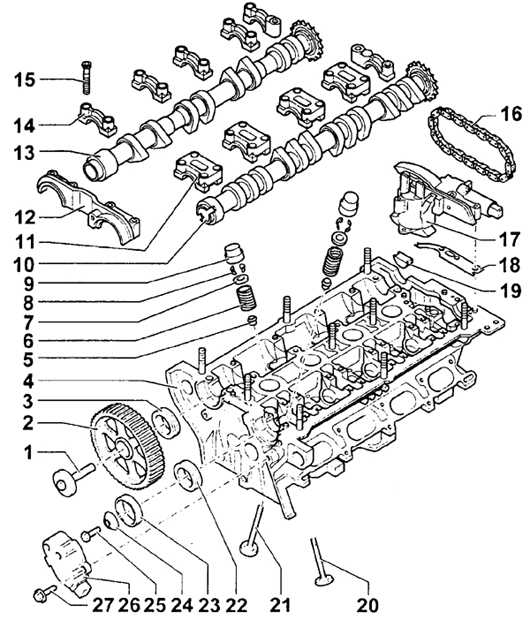

Головка цилиндров (ADR)


1. Болт звездочки распределительного вала
2. Звездочка распределительного вала
3. Сальник
4. Головка
5. Сальник штока клапана
6. Пружина клапана
7. Седло пружины
8. Конусные втулки
9. Гидравлический толкатель
10. Распределительный вал впускных клапанов
11. Крышка подшипника распределительного вала впускных клапанов
12. Передняя комбинированная крышка
13. Распределительный вал выпускных клапанов
 14. Крышка подшипника распределительного вала выпускных клапанов
15. Болт крышки
16. Цепь
17. Автоматический регулятор валов
18. Резиновая прокладка
19. Полукруглая уплотнительная втулка
20. Выпускной клапан
21. Впускной клапан
22. Сальник
23. Кольцо датчика Холла
24. Конусная шайба
25. Болт
26. Датчик Холла
27. Болт датчика

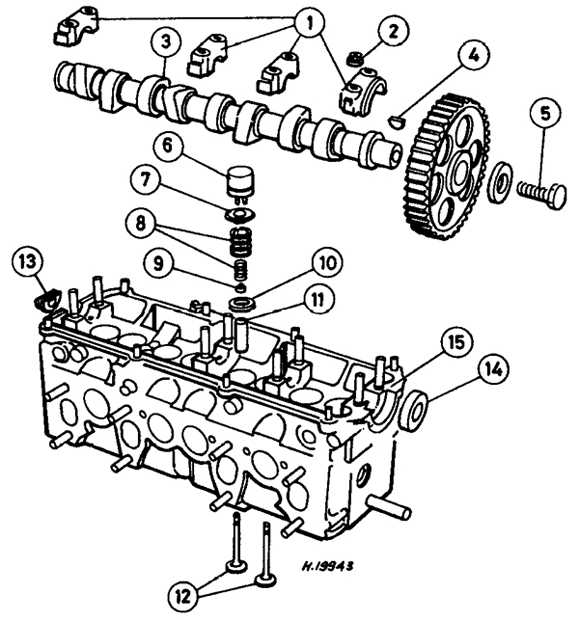

Головка цилиндров (AAE, ABK, AAD, 1Z, AHU)


1. Крышка подшипника распределительного вала
2. Гайка
3. Распределительный вал
4. Сегментная шпонка
5. Болт звездочки распределительного вала
6. Гидравлический толкатель
7. Тарелка пружины
 8. Пружины клапанов
9. Прокладка штоков клапанов
10. Седло пружины
11. Направляющие втулки клапанов
12. Клапаны
13. Заглушка
14. Сальник распределительного вала
15. Головка цилиндров

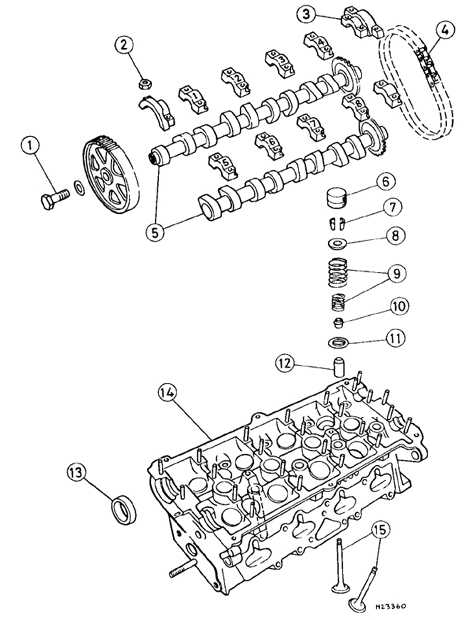

Головка цилиндров (ACE)


1. Болт звездочки распределительного вала
2. Гайка крышки подшипника распределительного вала
3. Крышка подшипника
4. Цепь
5. Распределительный вал
6. Гидравлический толкатель
7. Конусные втулки
 8. Тарелка пружины
9. Пружина клапана
10. Сальник штока клапана
11. Седло пружины
12. Направляющая втулка
13. Сальник распределительного вала
14. Головка цилиндров
15. Клапаны

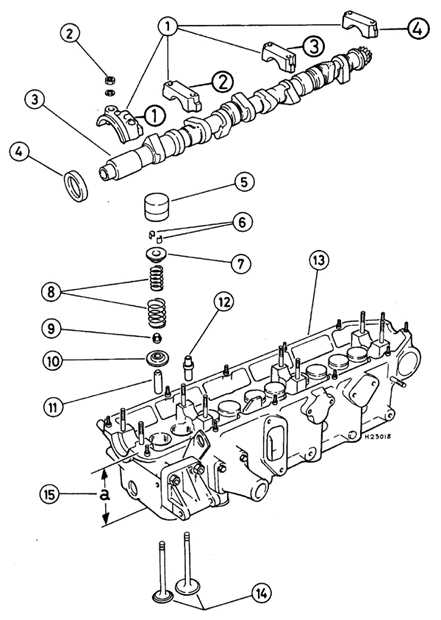

Головка цилиндров (AAR, AAN)


1. Крышка подшипника распределительного вала
2. Гайка
3. Распределительный вал
4. Сальник
5. Гидравлический толкатель
6. Конусные втулки
7. Тарелка пружины
 8. Пружины клапана
9. Сальник штока клапана
10. Седло пружины клапана
11. Направляющая втулка клапана
12. Направлюящая втулка с сальником
13. Головка цилиндров
14. Клапаны
15. Минимальная высота головки

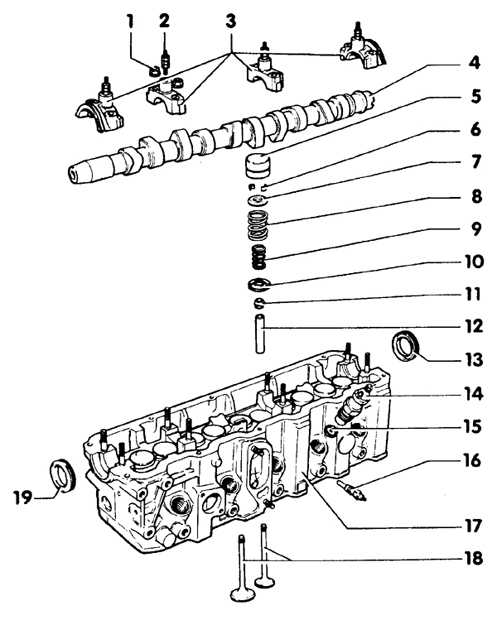

Головка цилиндров (AAS)


1. Гайка
2. Штифт
3. Крышки подшипников
4. Распределительный вал
5. Гидравлический толкатель
6. Конусные втулки
7. Тарелка пружины
8. Внешняя пружина
10. Седло пружин
 11. Сальник штока клапана
12. Направляющая втулка
13. Задний сальник
14. Инжектор
15. Теплоизолирующий щиток
16. Свеча
17. Головка цилиндров
18. Клапаны
19. Передний сальник

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите головку цилиндров.

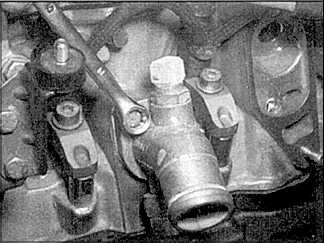

3.6.7 Головка цилиндров Ауди A6 2. Вывинтите патрубок охлаждающей жидкости.

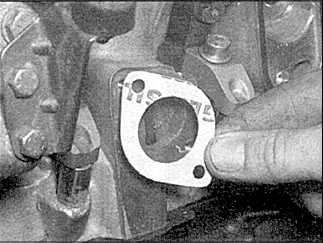

3.6.7 Головка цилиндров Ауди A6 3. Снимите прокладку.
4. Вывинтите датчик охлаждающей жидкости и переключатель давления масла.
3.6.7 Головка цилиндров Ауди A6 5. Складывайте детали в отдельные помеченные мешочки или коробки.

ДВИГАТЕЛИ ADR

ПОРЯДОК ВЫПОЛНЕНИЯ
5. Вывинтите датчик Холла, снимите шайбу и пластину датчика.

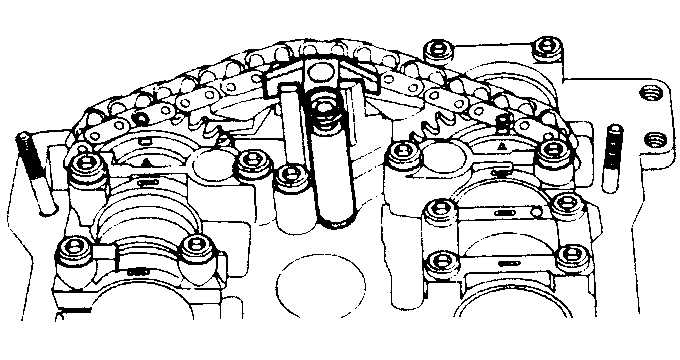

3.6.7 Головка цилиндров Ауди A6 6. При помощи специального инструмента 3366, застопорите автоматический регулятор распределительного вала.
7. Почистите цепь и звездочки.
8. Ослабьте болты крышек подшипников распределительных валов (см. рис. Головка цилиндров (ADR) ).
9. Вывинтите болты автоматического регулятора валов.
10. Снимите оба вала вместе с регулятором и цепью.

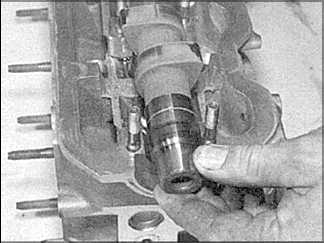

11. Извлеките сальники распределительных валов.

ДВИГАТЕЛИ AAE, ABK, AAD, 1Z, AHU

ПОРЯДОК ВЫПОЛНЕНИЯ
12. Ослабьте гайки крышек подшипников N5,1 и 3, а затем N2 и 4 (см. рис. Головка цилиндров (AAE, ABK, AAD, 1Z, AHU) ).

ДВИГАТЕЛИ ACE

ПОРЯДОК ВЫПОЛНЕНИЯ
13. Снимите распределитель зажигания.
14. Скрутите гайки крышек подшипников вала впускных клапанов N5 и 7, а затем N6 и 8. Скрутите гайки подшипников вала выпускных клапанов N1 и 3, а затем N2 и 4. Снимите все крышки (см. рис. Головка цилиндров (ACE) ).
15. Снимите валы вместе с цепью. Снимите сальник вала выпускных клапанов.

ДВИГАТЕЛИ AAR, AAN, AAS

ПОРЯДОК ВЫПОЛНЕНИЯ
16. Снимите распределитель зажигания (AAS).
17. Ослабьте гайки крышек подшипников N2 и 4, а затем N1 и 3 (см. рис.Головка цилиндров (AAR, AAN) , Головка цилиндров (AAS)). Снимите крышки.

ДВИГАТЕЛИ ABP, AAT, AEL

ПОРЯДОК ВЫПОЛНЕНИЯ
3.6.7 Головка цилиндров Ауди A6 18. Скрутите гайки крышек подшипников N2 и 4, а затем крышек N1 и 3.

3.6.7 Головка цилиндров Ауди A6

 19. Снимите крышки подшипников.
20. Снимите сальники распределительного вала.
3.6.7 Головка цилиндров Ауди A6 21. Снимите распределительный вал.

ВСЕ ТИПЫ ДВИГАТЕЛЕЙ

ПОРЯДОК ВЫПОЛНЕНИЯ

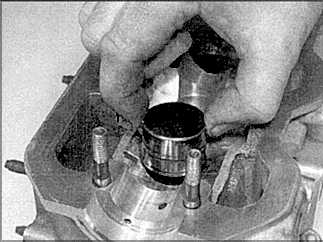

3.6.7 Головка цилиндров Ауди A6 22. Достаньте гидравлические толкатели и запомните их правильное расположение.

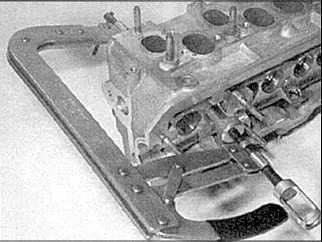

3.6.7 Головка цилиндров Ауди A6 23. Сожмите пружины клапанов специальным инструментом и снимите конусные втулки.
3.6.7 Головка цилиндров Ауди A6

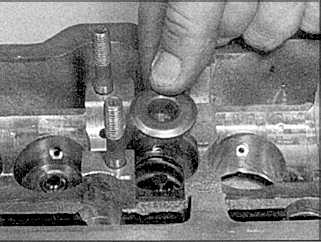

24. Снимите тарелки пружин, пружины и их седла. Используйте специальный инструмент.

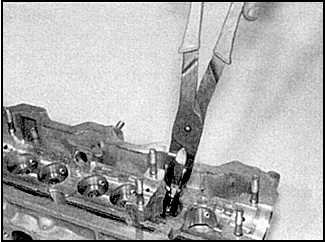

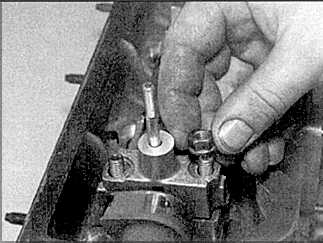

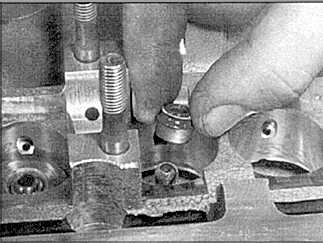

3.6.7 Головка цилиндров Ауди A6 25. Снимите сальники штоков клапанов.

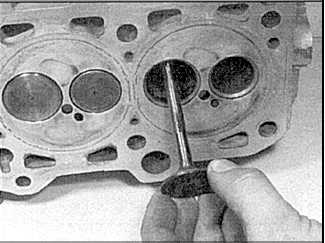

3.6.7 Головка цилиндров Ауди A6 26. Достаньте клапаны.

Чистка

ПОРЯДОК ВЫПОЛНЕНИЯ
Тщательно почистите поверхности и отверстия головки. Почистите клапаны и толкатели.
