Ауди А6. Синхронизационные метки газораспределения
дизельных двигателей
Звездочки коленчатого вала, распределительного вала и промежуточного
вала имеют привод от газораспределительного ремня и вращаются синфазно.
Если синфазность вращения звездочек нарушается, клапаны будут касаться
поршней во время вращения коленчатого вала.
За верхнюю мертвую точку принимается высшая точка, которой достигает
поршень N1 в момент такта сжатия.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Для
того, чтобы установить поршень N1 в ВМТ, снимите
крышку распределительного вала и приводные
ремни. Снимите верхнюю крышку
газораспределительного ремня. Вывинтите свечи
предпускового подогрева.

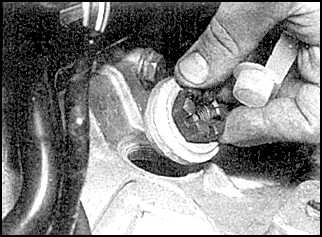

2.Вывинтите
пробку смотрового отверстия в коробке передач.

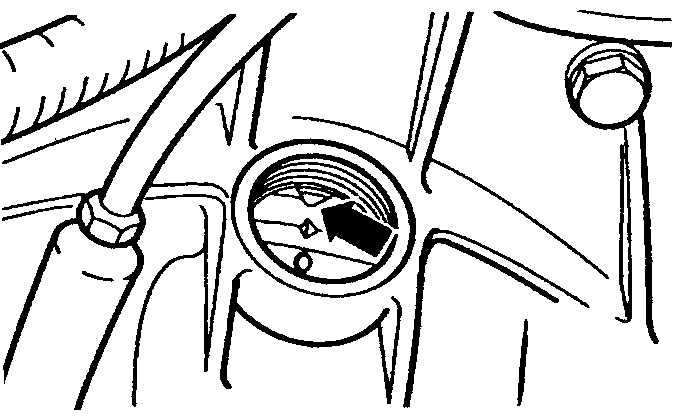

3.Совместите
метки, повернув коленчатый вал.
Синхронизационная метка на маховике (стрелка)
совмещается с выступом на кожухе коробки
передач.

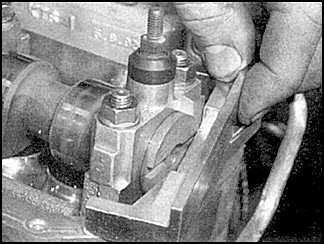

4.При
помощи специальных инструментов заблокируйте
распределительный вал.
5.Отцентрируйте
заблокированный распределительный вал при помощи
измерительных щупов.

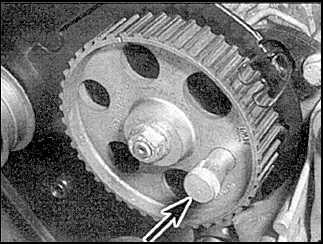

6.Заблокируйте
звездочку топливного насоса. Теперь, поршень N1
находится в ВМТ.
