Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА КОНТАКТНОГО КОЛЬЦА
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите модуль подушки безопасности водителя (см «Снятие и установка подушки безопасности водителя», с 358) и рулевое колесо (см «Снятие и установка рулевого колеса» с. 205), предварительно установив его в положение, соответствующее прямолинейному движению, и зафиксируйте контактное кольцо любым подходящим способом (штифтом).
|
3. Выверните два винта крепления. |
|
|
4. ...и снимите верхний кожух рулевой колонки, преодолевая сопротивление пластиковых фиксаторов.
|
5. Снимите нижний кожух рулевой колонки. |
|
|

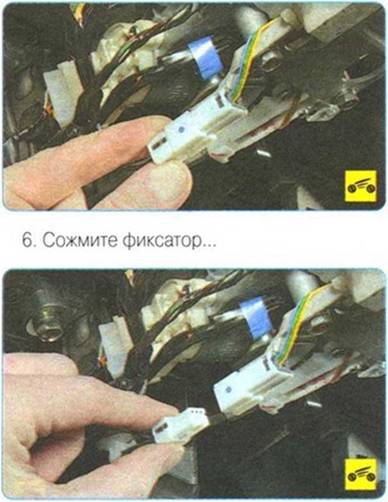

/. ...и разъедините колодку жгута проводив блока подрулевых переключателей управления автоматической коробкой передач.
|
9. ...и два нижних винта крепления. |
|
|
10. ...затем снимите блок подрулевых переключателей управления автоматической коробкой передач.
|
11. Отожмите фиксатор крепления. |
|
|
12. ...и разъедините колодку жгута проводов блока управления аудиосистемой и системой круиз-контроля на рулевом колесе.
|
|
13. Аккуратно поддев край держателя, отведите его в сторону.
|

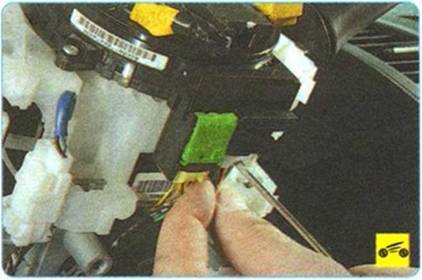

14. Сожмите фиксатор колодки. |
|
|

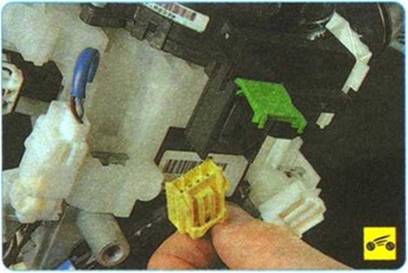

15. ...и отсоедините колодку жгута проводов модуля подушки безопасности водителя от контактного кольца.
|
|

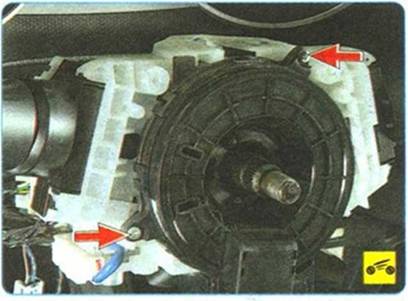

16. Выверните два винта крепления контактного кольца к держателю подрулевых переключателей...
|
17. ...отожмите фиксатор. |
|
|
18. ...и снимите контактное кольцо.
19. Установите контактное кольцо и все детали в порядке, обратном снятию
