Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ДИНАМИКОВ АКУСТИЧЕСКОЙ СИСТЕМЫ





В дверях автомобиля Mitsubishi Outlander XL установлены четыре широкополосных дина­мика (по одному в каждой двери)...





...два высокочастотных динамика разведены в облицовках зеркал заднего вида...





...а в левой (по направлению движения ав­томобиля) части багажного отделения распо­ложен сабвуфер.

Вам потребуются: отвертки с плоским и крестообразным лезвием, торцовая го­ловка «10».

Для снятия динамика передней двери вы­полните следующие операции.

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

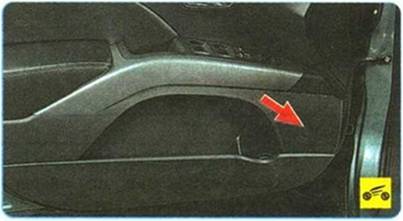

2.        Снимите обивку передней двери (см. «Снятие и установка обивки передней двери», с. 309).

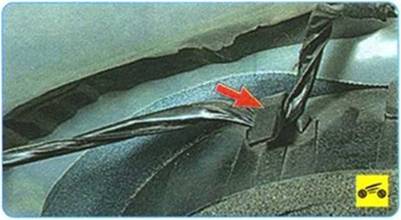

3.        Сожмите фиксатор...

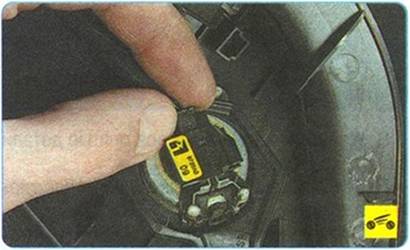

4.      ...и отсоедините колодку жгута проводов от динамика.

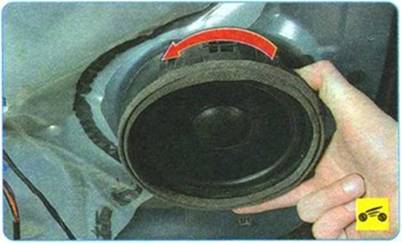

5.         Извлеките жгут проводов из держате­ля на динамике и отведите жгут проводов в сторону.











8.     Установите динамик и все снятые детали в порядке, обратном снятию.

Для снятия динамика задней двери вы­полните следующие операции.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.      Снимите обивку задней двери (см. «Сня­тие и установка обивки задней двери», с. 315).









4.       ...и отсоедините колодку жгута проводов от динамика.

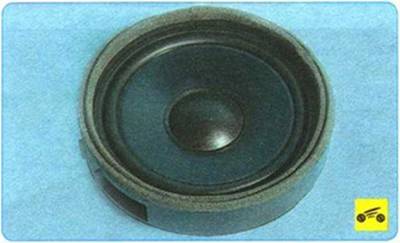

5.       Извлеките жгут проводов из держателя на динамике и отведите жгут проводов в сторону.











8.     Установите динамик и все снятые детали в порядке, обратном снятию.

Для снятия динамика с облицовки зерка­ла заднего вида выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

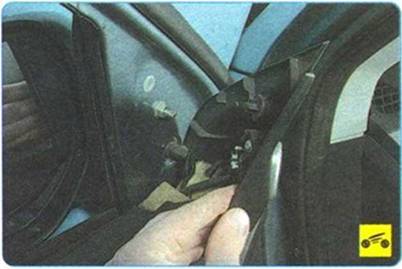

3. ...отведите облицовку зеркала заднего вида в сборе с динамиком от панели двери.







5.      ...и отсоедините колодку жгута проводов от динамика.

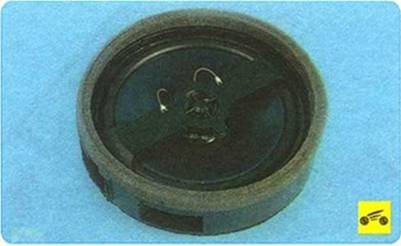

7.      ...и снимите динамик с облицовки зерка­ла заднего вида.



)

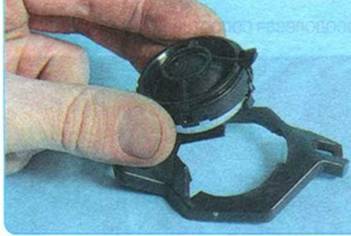

8.       Отожмите фиксаторы и снимите динамик с крепежной рамки.



9.      Установите динамик и все снятые детали в порядке, обратном снятию.

Для снятия сабвуфера выполните следую­щие операции.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

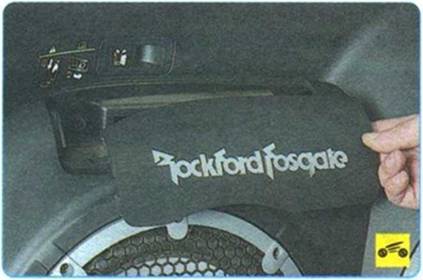

3.          ...и снимите декоративную накладку сабвуфера.

4.         Выверните два верхних..





5.       ...и два нижних болта крепления саб­вуфера.





6.        Отодвиньте край облицовки багажного отделения...





7.        ...и отведите сабвуфер от облицовки ба­гажного отделения.





8.      С обратной стороны сабвуфера сожмите фиксатор...

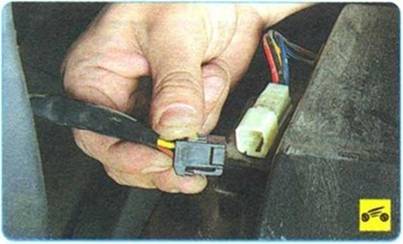

9.       ...отсоедините колодку жгута проводов от выводов сабвуфера...





10.       ...и снимите сабвуфер.

11.       Установите сабвуфер в порядке, обрат­ном снятию
