Mitsubishi Outlander XL. ПРОВЕРКА И ЗАМЕНА ДАТЧИКОВ УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА

Вам потребуются: отвертка с плоским лезвием, ключ «на 8», торцовая головка «на 8», автотестер.

В топливном баке полноприводного авто­мобиля Mitsubishi Outlander XL установлены два датчика указателя уровня топлива:



-        левый (по направлению движения авто­мобиля), встроенный в топливный модуль;





-       и правый, расположенный в правой части топливного бака.

Для снятия левого датчика указателя уровня топлива, встроенного в топливный мо­дуль. выполните следующие операции.

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.       Снимите топливный модуль (см. «Сня­тие. разборка и установка топливного моду­ля», с. 136).

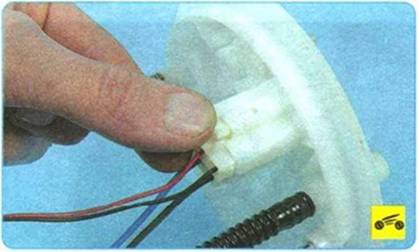

4.       ...и отсоедините колодку проводов датчи­ка уровня топлива от выводов в крышке топ­ливного модуля.





6.        ...снимите датчик уровня топлива с кор­пуса топливного модуля.

7.        Для проверки датчика указателя уровня топлива подсоедините тестер в режиме ом­метра к выводам датчика.

8.        Измерьте сопротивление датчика при нижнем положении рычага с поплавком. Со­противление должно составлять приблизи­тельно 44.7 Ом.

9.          Поднимите рычаг с поплавком в крайнее положение - сопротивление должно снизиться до 6,5 Ом. Если сопротивление датчика не по­падает в интервал приведенных значений, дат­чик неисправен и его необходимо заменить.

10. Установите детали в порядке, обратном снятию.

Для снятия правого датчика указате­ля уровня топлива выполните следующие операции.

1.          Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.          Снимите топливный бак (см «Снятие и установка топливного бака и его наливной трубы», с. 138).





3.          Отверните три гайки крепления датчика к топливному баку...



4.        ...и снимите его.

5.        Для проверки датчика указателя уровня топлива подсоедините тестер в режиме ом­метра к выводам датчика.

6.        Измерьте сопротивление датчика при нижнем положении рычага с поплавком. Со­противление должно составлять приблизи­тельно 75,3 Ом.

7.        Поднимите рычаг с поплавком в крайнее положение - сопротивление должно снизиться до 6,5 Ом. Если сопротивление датчика не по­падает в интервал приведенных значений, дат­чик неисправен и его необходимо заменить.

8.        Установите детали в порядке, обратном снятию
