Mitsubishi Outlander XL. ЗАМЕНА ЛАМП - ЧАСТЬ 2
Конструкция бокового фонаря указателя поворота не предусматривает замену лампы. При необходимости фонарь заменяют с лампой в сборе (см. «Замена бокового фонаря указателя поворота», с 267).
Для замены лампы указателя поворота в заднем фонаре выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте дверь задка.
|
|
3. Выверните верхний и нижний винты крепления заднего фонаря...
|
4. ...после чего извлеките его из панели кузова. |
|
|
5. С обратной стороны фонаря поверните против часовой стрелки патрон лампы указателя поворота...
|
|
|
6. ...и извлеките из фонаря патрон с лампой.
|
7. Выньте бесцокольную лампу из патрона.
8. Установите новую лампу и задний фонарь в порядке, обратном снятию.
ПРИМЕЧАНИЕ
|

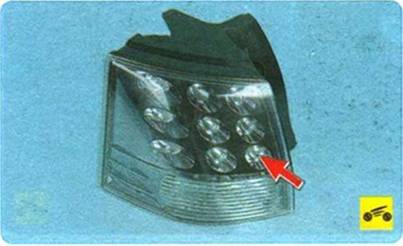

Замена светодиодов стоп-сигналов и габаритных огней не предусмотрена конструкцией, поэтому при выходе диодов из строя требуется замена заднего фонаря в сборе (см. «Замена заднего фонаря», с. 265). |
|
|
Для замены ламп фонарей света заднего хода на двери задка выполните следующее.
1. Отсоедините провод от клеМмы «минус» аккумуляторной батареи.
2. Откройте дверь задка.
|
|
3. Подденьте отверткой крышку люка фонаря на двери задка...
|
4. ...и снимите крышку. |
|

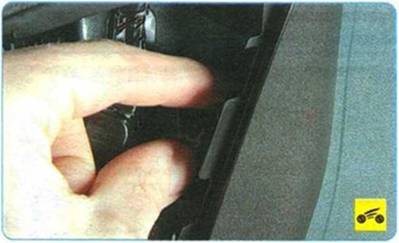

5. Сожмите фиксатор. |
|
|
6. ...и отсоедините колодку жгута проводов от патрона лампы света заднего хода.
|
|
7. Поверните патрон лампы против часовой стрелки и извлеките патрон с лампой в сборе.
8. Извлеките из патрона бесцокольную лампу
Вторую лампу заднего фонаря заменяют аналогично.
9. Установите новую лампу и все детали в порядке, обратном снятию.
