Mitsubishi Outlander XL. ЗАМЕНА КОНТАКТНОЙ ГРУППЫ И МЕХАНИЧЕСКОЙ ЧАСТИ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ
Вам потребуются: отвертка с крестообразным лезвием, сверло, электродрель или зубило с молотком, пассатижи (лучше сварочный зажим), а также весь комплект инструментов, необходимых для снятия и установки рулевого колеса (см. «Снятие и установка рулевого колеса», с. 205).
Выключатель (замок) зажигания, установленный на рулевой колонке, закреплен двумя болтами с самосрезающимися головками, поэтому для его замены необходимо удалить болты зубилом или высверлить электродрелью.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 205).
3. Снимите кожух рулевой колонки (см. «Снятие и установка кожухов рулевой колонки», с. 333).
|
|
4. Отсоедините колодку жгута проводов от контактной группы выключателя (замка) зажигания.
|
|
|

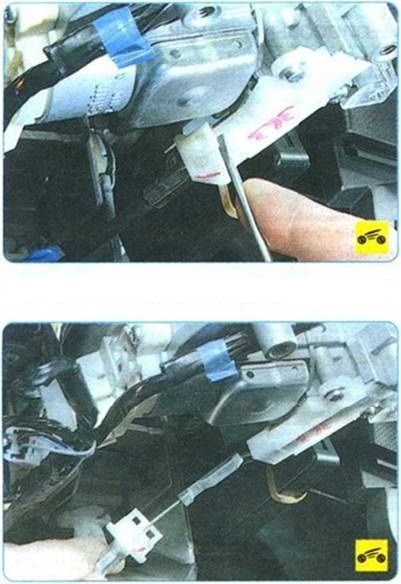

5. Сожмите фиксатор крепления.
|
6. ...и отсоедините колодку жгута проводов от датчика блокировки ключа в выключателе (замке) зажигания.
|
|
7. На автомобиле с автоматической коробкой передач выведите из держателя оплетку троса системы блокировки ключа в выключателе (замке) зажигания.
|
8. Отожмите два фиксатора... |
9. ...и извлеките наконечник троса из держателя на выключателе (замке) зажигания.

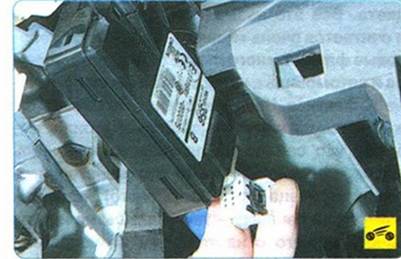

10. Нажмите на фиксатор...

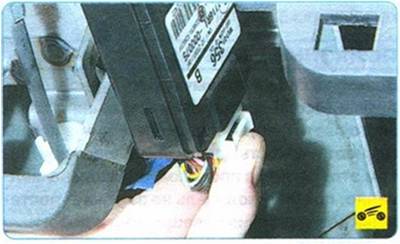

11. ...и отсоедините колодку жгута проводов от модуля антенны системы дистанционного управления замками дверей и пуском двигателя.
|
12. Выверните винт крепления. |
|
|
13. ...и снимите модуль антенны иммобили-
затора...
|
|
14. ...для чего извлеките из модуля патрон с лампой подсветки замка зажигания.
|
|

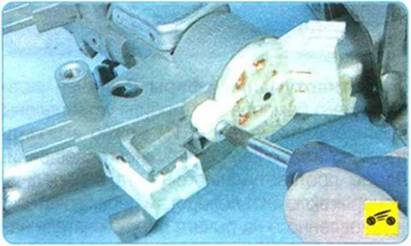

15. Выверните винт крепления контактной группы (для наглядности показано на снятой рулевой колонке)...
|
|
|
16..... и снимите контактную группу.
|
17 Для снятия датчика напоминания об оставленном ключе в замке зажигания выверните два винта (для наглядности показано на снятой рулевой колонке)...
|
|
18. ...и снимите датчик.
ПРИМЕЧАНИЕ
|
Выключатель зажигания удобнее заменять на снятой с автомобиля рулевой колонке (см. «Снятие и установка рулевой колонки», с. 206).
|
19. Высверлите головки болтов крепления выключателя к рулевой колонке и снимите выключатель (замок) зажигания.
Так расположены головки самосрезающихся болтов крепления выключателя зажигания к рулевой колонке.
ПОЛЕЗНЫЙ СОВЕТ
Для выворачивания болтов крепления выключателя можно воспользоваться зубилом и молотком. Нанося удары по головке болта молотком через зубило по касательной против часовой стрелки, выверните болты.
20. Установите все снятые детали в порядке, обратном снятию
